Chaque pixel ou voxel de l’image reconstruite est associé à une valeur représentant le coefficient d’atténuation des rayons X, ce qui permet de différencier les matériaux, détecter des hétérogénéités ou visualiser des défauts internes.
Temps de lecture estimé : 6min
La tomographie est utilisée pour explorer l’intérieur d’un objet de manière non destructive, en révélant sa structure tridimensionnelle avec une grande précision. Elle intervient dans des domaines variés comme l’aéronautique, la recherche biomédicale, l’ingénierie des matériaux ou encore la conservation du patrimoine. La tomographie industrielle s’impose ainsi comme une solution de référence pour analyser des assemblages, évaluer la porosité ou comparer un objet réel à son modèle numérique.
Obtenez des devis pour machines de tomographie
C'est quoi la tomographie ?
Principe général de la tomographie
La tomographie est une technique d’imagerie tridimensionnelle qui repose sur l’interaction entre une inspection à rayons X et la matière. Elle permet de reconstituer des images internes d’un objet sans avoir besoin de le découper ou de l’endommager. Qu’est-ce que la tomographie ? Il s’agit d’un procédé non destructif qui exploite la capacité des rayons X à traverser différents matériaux, en mesurant leur atténuation au passage dans l’objet analysé. Ces données sont ensuite utilisées pour reconstruire numériquement une image 3D en coupe de la structure interne.
Fonctionnement de base de la tomographie
Un tomographe est composé d’une source de rayons X, d’un détecteur et d’un système de rotation de l’objet. L’objet à étudier est placé sur une platine rotative entre la source et le détecteur. Lors de la rotation, plusieurs radiographies sont capturées sous des angles différents. Ces images de projection sont ensuite assemblées par calcul informatique pour former une représentation volumique de l’objet.
Tomographie def technique et scientifique
La tomographie def peut se résumer à une méthode d’analyse volumique fondée sur des principes physiques et mathématiques précis, tels que :
- l’atténuation des rayons X par la matière,
- la détection de ce rayonnement atténué,
- la reconstruction algorithmique d’un volume à partir d’un ensemble de projections 2D.
Elle se distingue par sa capacité à produire des images de haute résolution, révélant des détails invisibles à d'autres techniques d’inspection.
Comment fonctionne la tomographie ?

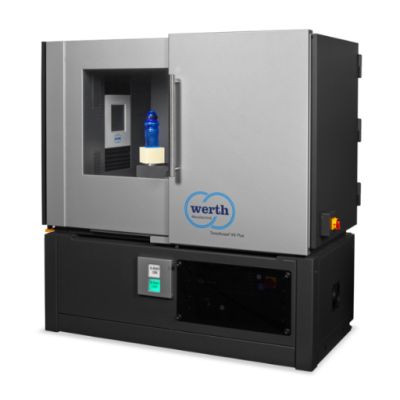

Principe physique de la tomographie
Le principe de la tomographie repose sur l’interaction entre un faisceau de rayons X et la matière. Lorsqu’un objet est exposé à ce rayonnement, une partie de l’intensité est atténuée selon la densité et l’épaisseur traversée. Cette atténuation est mesurée par des détecteurs, ce qui permet d’établir une carte des variations internes de l’échantillon. Chaque mesure traduit une différence d’absorption qui sera exploitée pour reconstruire une image volumique en trois dimensions.

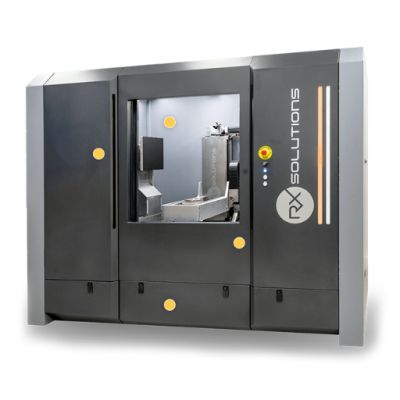

Architecture et composants d'un tomographe
Pour définir le principe de la tomographie, il faut comprendre comment un tomographe fonctionne.
L’équipement est constitué de plusieurs éléments principaux :
L’équipement est constitué de plusieurs éléments principaux :
- Une source de rayons X génère le faisceau qui traverse l’objet.
- Un détecteur capte les rayons ayant traversé l’échantillon et les convertit en signaux numériques.
- Une platine motorisée permet la rotation de l’objet à des angles précis.
- Un système informatique effectue l’enregistrement et la reconstruction de l’image finale à partir de projections 2D multiples.
Acquisition des données et reconstruction
Pendant l’examen, l’objet est positionné entre la source et le détecteur, puis il effectue une rotation progressive. À chaque angle, une image radiographique est capturée. Ces images, appelées projections, sont ensuite combinées grâce à des algorithmes de reconstruction mathématique.
Chaque pixel des projections est analysé pour créer un modèle 3D représentant la structure interne de l’objet. Ce modèle restitue les différences de densité sous forme de niveaux de gris, permettant d’identifier des défauts, des inclusions ou des fissures invisibles en surface.
Interprétation des résultats
La reconstruction finale permet d’analyser les données sous forme d’images tomographiques détaillées. Les systèmes modernes sont capables d’intégrer des corrections automatiques et de produire des résultats très précis, même pour des objets complexes. Ainsi, le fonctionnement tomographie garantit une visualisation fidèle et non destructive de la matière.
Quelles sont les différentes techniques de tomographie ?
Tomographie par émission de positons (TEP)
La tomographie par émission de positons repose sur l’injection d’un traceur radioactif émettant des positons. Lorsque ces particules rencontrent des électrons dans les tissus, elles produisent une annihilation générant deux photons gamma. Ces photons sont détectés simultanément par un système de tomographie d’émission, permettant ainsi de localiser les régions métaboliquement actives dans le corps. Cette technique est utilisée principalement en médecine nucléaire, notamment en cancérologie pour identifier les tumeurs actives. Le principe de la tomographie par émission de positons repose donc sur la détection de ces coïncidences de photons pour reconstruire une image fonctionnelle des tissus biologiques.

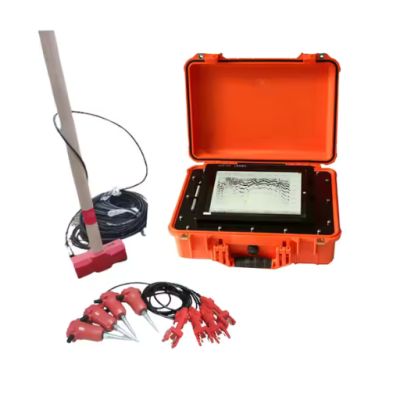

Tomographie sismique
La tomographie sismique est une méthode géophysique utilisée pour visualiser la structure interne de la Terre. Elle repose sur l’analyse de la propagation des ondes sismiques générées naturellement (séismes) ou artificiellement (explosifs ou marteaux). Les variations de vitesse de propagation sont interprétées pour détecter les contrastes de densité ou de composition dans les couches profondes.
La définition de la tomographie sismique renvoie donc à une technique d’imagerie indirecte basée sur l’analyse des temps de parcours des ondes. Le principe de la tomographie sismique est de modéliser les hétérogénéités internes à partir d’un vaste réseau de capteurs. Cela permet une analyse tomographique sismique du sous-sol à différentes échelles.
Tomographie géophysique
La tomographie géophysique englobe l’ensemble des techniques de tomographie utilisées en géologie, incluant la tomographie sismique, la tomographie électrique et la tomographie électromagnétique. Ces méthodes ont pour objectif commun de caractériser la distribution des propriétés physiques (vitesse sismique, résistivité, permittivité) dans le sous-sol. La tomographie géologie est appliquée dans la prospection minière, l’ingénierie civile ou encore l’évaluation des risques naturels.
Quels sont les différents variantes de la tomographie ?

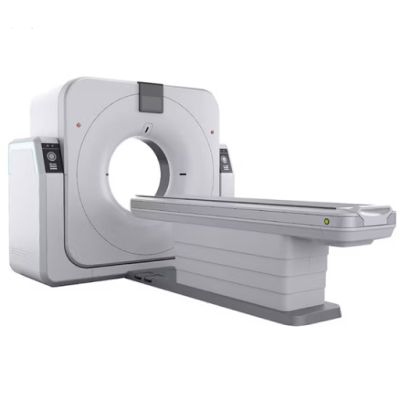

Tomodensitométrie (ou TDM)
La tomodensitométrie, également appelée tomographie axiale informatisée (ou TAI, en anglais CT scan), est une technique d’imagerie qui repose sur l’utilisation de rayons X. Un faisceau est émis autour du patient ou de l’objet, tandis qu’un détecteur capte les signaux transmis. Un traitement informatique permet ensuite de reconstruire une image en coupe. C’est quoi la tomographie axiale informatisée ? Il s'agit d'une méthode permettant d’obtenir des images transversales précises du corps ou d’un objet, souvent utilisée dans les contextes médicaux ou industriels.

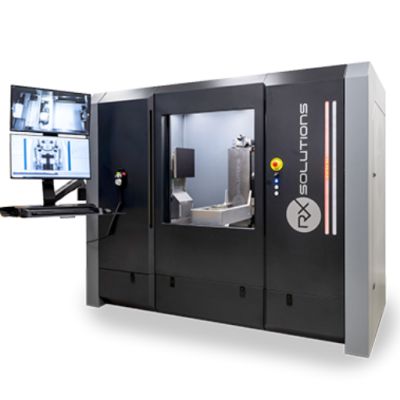

Différence entre tomographie et radiographie
La radiographie fournit une image plane bidimensionnelle. Elle ne permet pas de distinguer les structures internes superposées. En revanche, la tomographie permet une reconstruction tridimensionnelle à partir de multiples images 2D prises sous différents angles. La différence entre tomographie et radiographie repose donc sur la capacité de la première à isoler des coupes internes précises, là où la radiographie est limitée à une seule projection.
Différence entre tomographie et scanner
Le terme scanner est souvent employé comme synonyme de tomodensitométrie dans le domaine médical. Techniquement, il désigne l’appareil permettant de réaliser l’examen. La différence entre tomographie et scanner se situe principalement dans l’usage du mot : tomographie désigne la technique, scanner l’équipement. Sur le plan du principe, il s’agit du même procédé.
Différence entre tomographie et scintigraphie
La scintigraphie est une méthode d’imagerie nucléaire qui nécessite l’injection d’un traceur radioactif. Ce traceur émet un rayonnement gamma capté par une caméra spécifique. Contrairement à la tomographie, qui repose sur l’absorption de rayons X par les tissus, la scintigraphie mesure une émission émise par l’organe lui-même. Ainsi, la différence entre scintigraphie et tomographie repose sur la nature du rayonnement utilisé et sur le fait que la scintigraphie analyse la fonction d’un organe, tandis que la tomographie en observe la structure.
Quelles sont les applications de la tomographie ?
Contrôle des matériaux et ingénierie
La tomographie matériaux permet de visualiser l’intérieur de pièces ou d’assemblages sans destruction. Elle est utilisée pour détecter des défauts internes comme des fissures, des inclusions, des porosités ou des délaminations. Cette technique s’applique dans le contrôle qualité de composants industriels, notamment en aéronautique, automobile, électronique ou fabrication additive. L’analyse volumique offre une inspection précise de la microstructure.
La tomographie mécanique est utilisée pour étudier les déformations internes d’un objet soumis à des efforts mécaniques. Elle permet de suivre l’évolution des zones de contrainte, de rupture ou de déplacement au sein d’un matériau, grâce à des acquisitions avant, pendant et après sollicitation. Cela contribue à la compréhension des comportements mécaniques des matériaux complexes.
Imagerie biomédicale spécialisée
La tomographie de l’œil est une application dédiée à l’ophtalmologie. Elle permet l’imagerie haute résolution de la rétine, de la cornée et des structures internes de l’œil. Cette technique, souvent basée sur l’interférométrie (OCT), offre un diagnostic précoce des pathologies oculaires telles que la dégénérescence maculaire, le glaucome ou les œdèmes rétiniens.
Analyse numérique et traitement d’images
L’analyse tomographique englobe toutes les étapes d’exploitation des données issues de la tomographie. Elle inclut la segmentation des structures, la mesure de porosité, la détection de défauts et la modélisation géométrique. Ces analyses sont utilisées pour la caractérisation des matériaux, l’évaluation de l’intégrité des structures ou la validation de procédés de fabrication.
La reconstruction tomographique est une étape centrale du traitement, consistant à convertir les projections 2D captées pendant l’acquisition en un volume 3D. Elle repose sur des algorithmes mathématiques avancés, capables de restituer des images précises à partir d’un grand nombre de vues angulaires.
Études géométriques et structurales
La stéréographie est une technique complémentaire utilisée pour représenter la distribution spatiale des éléments cristallins ou des orientations de grains dans les matériaux. En association avec la tomographie, elle permet d’étudier des structures internes avec une dimension cristallographique ou morphologique, notamment en science des matériaux ou en métallurgie.
