Quand faut-il choisir une gaine d'emballage antistatique ?

💡 L'essentiel à retenir :

La gaine d'emballage antistatique répond à une question terrain précise : comment protéger des composants électroniques sensibles des charges électrostatiques générées pendant la manutention, le conditionnement ou le stockage ? Le choix entre antistatique, dissipatif, conducteur ou blindage ESD dépend du niveau de sensibilité du produit, du contexte logistique et des étapes de la chaîne de protection.

Une gaine antistatique se justifie dès lors que l'objectif est de limiter la génération de charges électrostatiques sur la surface de l'emballage lors de frottements ou de contacts mécaniques. Elle intervient avant tout à l'intérieur d'une zone EPA (Electrostatic Protected Area), où l'environnement est contrôlé (mise à la terre des postes, ionisation, sol dissipatif, humidité relative maintenue).

La gaine antistatique est surtout pertinente lorsque les produits restent dans une chaîne logistique maîtrisée. C’est le cas pour un conditionnement interne en atelier électronique, un stockage en zone protégée, un regroupement de composants avant assemblage ou une circulation sur convoyeur dans un environnement contrôlé. Elle peut également être utilisée pour des pièces qui ne sont pas forcément très sensibles aux décharges ESD, mais qui attirent facilement la poussière par effet électrostatique. Dans ce cas, le film antistatique améliore la propreté de surface et limite les défauts liés au stockage ou à la manipulation.

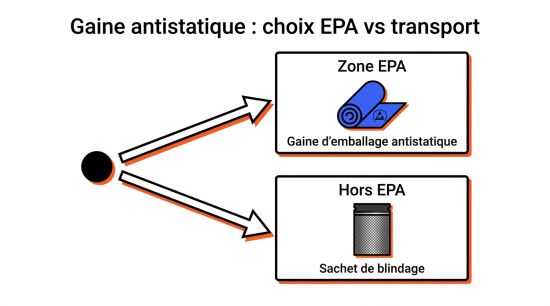

Une gaine antistatique limite la génération et l’accumulation de charges sur l’emballage, mais elle ne protège pas contre les décharges électrostatiques provenant de l’extérieur. Un composant sensible reste donc exposé si l’emballage est manipulé hors zone protégée, touché par un opérateur non relié à la terre ou expédié dans une chaîne logistique non contrôlée. Pour une expédition externe, un transfert intersite ou une livraison vers un client sans zone EPA garantie, il faut généralement prévoir un emballage de blindage ESD, comme un sachet ou une gaine métallisée.

Le choix dépend du niveau de sensibilité des composants, de l’environnement de manipulation et des étapes logistiques prévues. Une gaine d'emballage antistatique peut suffire pour un usage interne en zone protégée, mais elle ne couvre pas les mêmes risques qu’un matériau dissipatif, conducteur ou qu’un emballage de blindage ESD.

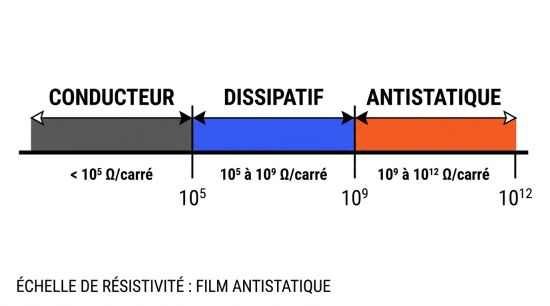

Les trois classes de matériaux utilisés en emballage ESD se distinguent par leur plage de résistivité de surface

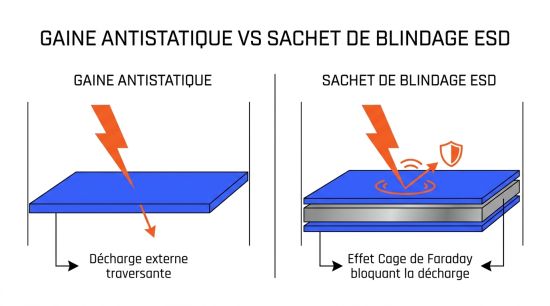

Le passage à un emballage de blindage ESD devient nécessaire dès que le produit quitte une zone protégée ou que la chaîne de manutention n’est plus totalement maîtrisée. C’est le cas lors d’un transport entre sites, d’une expédition client, d’un retour fournisseur ou d’une manipulation en entrepôt non certifié ESD. Le blindage ESD est aussi recommandé pour les composants électroniques très sensibles ou à forte valeur, comme les circuits intégrés, semi-conducteurs, capteurs, modules RF ou cartes électroniques nues. Il devient obligatoire lorsque le client final l’exige dans son cahier des charges qualité.

Le choix d’une gaine antistatique dépend de trois éléments principaux : le type de produit à emballer, l’environnement de manutention et les étapes logistiques prévues. Une gaine utilisée uniquement en zone protégée ne répond pas aux mêmes exigences qu’un emballage destiné à une expédition externe.

La sensibilité ESD du composant conditionne le premier filtre de décision. Les composants de classe 0 (sensibilité inférieure à 250 V HBM) nécessitent un blindage systématique. Les classes 1 et 2 (de 250 V à 2 000 V) tolèrent un emballage dissipatif en zone EPA et requièrent un blindage hors EPA. Au-delà de 2 000 V (classe 3), une gaine antistatique standard suffit en zone contrôlée.Si le composant est livré par le fournisseur dans un emballage de blindage (sachet métallisé scellé), cet emballage doit rester fermé jusqu'à l'utilisation en zone EPA. Le reconditionnement dans une gaine antistatique simple ne constitue pas un niveau de protection équivalent.La valeur unitaire du composant intervient comme facteur économique : un composant à forte valeur justifie systématiquement un emballage de blindage, indépendamment de sa classe ESD officielle, pour limiter le risque financier en cas de défaillance latente indétectable.

L’environnement influence fortement le risque électrostatique. Une atmosphère sèche, des frottements répétés ou des flux automatisés peuvent favoriser l’accumulation de charges sur les emballages plastiques. Les convoyeurs à rouleaux, les tables de tri, les banderoleuses ou les lignes d’ensachage créent des contacts répétés entre le film et les surfaces de transport. Dans ces cas, une gaine antistatique ou dissipative permet de limiter les charges générées pendant la manipulation. L’attraction visible de poussières sur un film standard est aussi un signal d’alerte. Elle indique que l’emballage accumule des charges et qu’un film antistatique peut être nécessaire, même lorsque le produit n’est pas classé comme très sensible ESD.

Le choix d’une gaine antistatique ou d’un autre emballage ESD dépend du risque à couvrir : limitation des charges, dissipation contrôlée, protection contre les décharges externes, maintien mécanique ou réduction de l’attraction de poussières. Le tableau ci-dessous aide à associer chaque situation courante à une solution adaptée.

L'achat d'une gaine antistatique sans vérification documentaire expose à deux risques : recevoir un produit non conforme aux plages de résistivité requises et ne pas pouvoir démontrer la conformité en cas d'audit qualité ou de litige client.

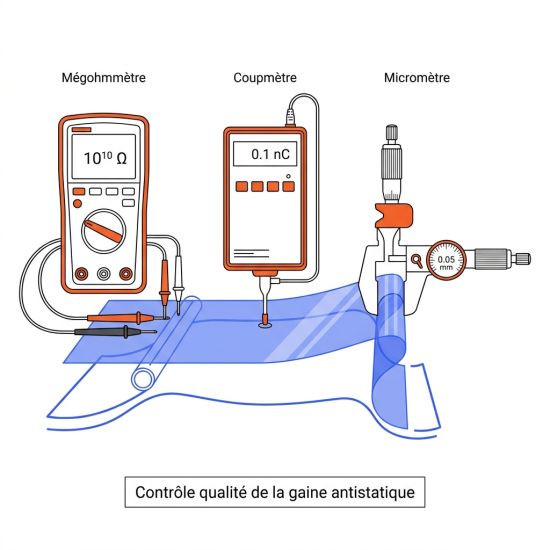

La fiche technique fournisseur doit préciser les caractéristiques principales du film : niveau de résistivité, type de traitement antistatique, épaisseur, compatibilité avec la soudure ou la thermo-rétraction, et durée de vie estimée du traitement. Il est aussi utile de vérifier si le fournisseur mentionne les référentiels ESD applicables, comme IEC 61340 ou ANSI/ESD S20.20. Ces indications permettent de s’assurer que la gaine a été testée selon une méthode reconnue et que ses performances peuvent être comparées à celles d’autres solutions.

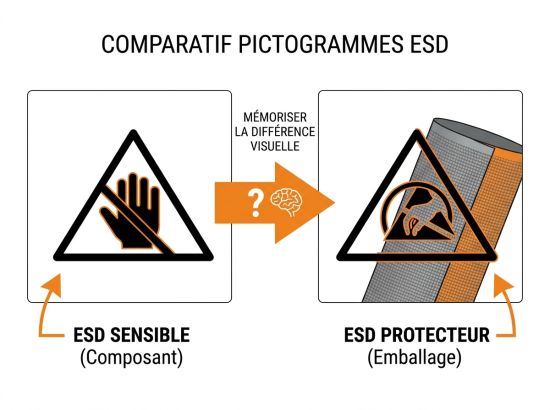

• Le pictogramme ESD susceptible (main stylisée dans un triangle, barrée) signale que le composant est sensible aux décharges. Il ne qualifie pas l'emballage.
• Le pictogramme ESD protecteur (main stylisée dans un triangle, avec arc) apposé sur l'emballage indique que ce dernier est conforme à un programme de protection ESD. Ce marquage, accompagné de la valeur de résistivité, constitue le seul critère objectif d'achat.
• La couleur rose d'un film plastique est un indicateur visuel d'un traitement antistatique, mais elle ne garantit aucune plage de résistivité spécifique. Certains films roses affichent des résistivités supérieures à 10¹² ohms/carré, ce qui les classe hors de toute plage utile pour la protection ESD. Seule la valeur mesurée compte.

Une gaine antistatique ne suffit pas toujours pour protéger des composants électroniques sensibles. Dès que le produit quitte une zone EPA, passe par un environnement non contrôlé ou présente une forte sensibilité ESD, il faut prévoir une protection plus adaptée. Les principales alternatives sont :
