Épaisseur de gaine d’emballage : guide d’achat

Quels critères déterminent l'épaisseur d'une gaine pour charges lourdes ?
Quels repères d’épaisseur utiliser pour choisir une gaine d’emballage ?
Quel type de gaine choisir : PE, thermo/rétractable ou étirable ?
Comment emballer des pièces coupantes sans compter sur l'épaisseur seule ?
Quelles solutions envisager pour des pièces très lourdes ou instables ?
Comment valider l'épaisseur et la tenue avant lancement en série ?
Quelles informations transmettre au fournisseur pour commander la bonne gaine ?

💡 À retenir :

L'épaisseur de gaine d'emballage se choisit par paliers : 60–100 µm pour les pièces légères sans arête vive, 100–150 µm pour les charges intermédiaires avec frottement modéré, 150–200 µm dès qu'il y a des angles saillants ou un poids unitaire élevé, et 200–300+ µm pour les pièces très lourdes ou à arêtes franchement tranchantes.
Ces repères s'entendent comme des points de départ à valider par essais.
Pour les pièces coupantes, augmenter les microns ne suffit pas : l'effet de concentration de contrainte au contact d'une arête perfore le film quelle que soit son épaisseur. Des protections complémentaires (cornières, coins, intercalaires, mousse, double ensachage) sont nécessaires dans tous les cas.
La résistance réelle d'une gaine dépend autant de sa formulation (PEBD souple vs PEHD plus rigide) et de son orientation que de son épaisseur nominale : deux gaines à 150 µm de compositions différentes ne se comportent pas de la même façon face à la perforation.
La qualité de la soudure est souvent le point de rupture en production : une soudure mal réglée, trop étroite ou brûlée casse avant le film lui-même, même sur une gaine surdimensionnée.
Un protocole d'essai en quatre étapes (perforation, chute, frottement, traction sur soudure) permet de valider le choix avant tout lancement en série et d'éviter les sinistres en transport.
Transmettez à votre fournisseur les dimensions exactes de la pièce, la laize requise, la présence de soufflets, l'épaisseur cible en µm, la famille de matière (PE, PEBD, PEHD), les additifs souhaités (anti-UV, antidérapant), le type de soudure et la cadence machine pour obtenir une spécification exploitable.

Choisir une gaine d’emballage pour des pièces lourdes, abrasives ou à arêtes vives nécessite de trouver le bon équilibre entre résistance, coût matière et facilité de mise en œuvre. Une gaine trop fine peut se perforer pendant la manutention, se déchirer au niveau de la soudure ou exposer les opérateurs à des risques lors du conditionnement. À l’inverse, une gaine surdimensionnée augmente le budget d’emballage et peut compliquer le passage sur machine. Le choix dépend donc du poids des pièces, de leur forme, de la présence d’arêtes coupantes, du mode de transport et des conditions de stockage.

Obtenez des devis pour une gaine d'emballage

Quels critères déterminent l'épaisseur d'une gaine pour charges lourdes ?

Poids, forme et points de rupture

Le choix d’une gaine d’emballage ne dépend pas uniquement du poids de la pièce. Une charge compacte, un coin saillant ou une arête vive peut concentrer la pression sur une petite zone et perforer le film pendant la manutention. À poids équivalent, une pièce ronde, une pièce plate et un profilé métallique ne nécessitent donc pas la même épaisseur de gaine.

Voir nos gaines d'emballage

Pression arête vs plat sur film d'emballage

Frottements, transport et manutention

Le transport génère des cycles de frottement répétitifs qui dégradent le film progressivement, même sans perforation initiale. Les scénarios les plus sollicitants sont les suivants :

Le glissement sur palette bois ou métal crée une abrasion continue sur la face inférieure du film.
Le convoyage à rouleaux expose les flancs de la gaine à des contacts répétés à basse fréquence.
Le transport en camion frigorifique ou caissons vibrants fatigue les zones de soudure par micro-flexions.
L'empilement de plusieurs pièces gainées amplifie la pression sur les arêtes des rangs inférieurs.
Le déchargement manuel avec griffes ou crochets peut ponctuer le film si celui-ci n'est pas suffisamment épais ou renforcé.

L'ajout d'un additif antidérapant dans la formulation du film réduit le glissement relatif entre pièces gainées et limite les points d'usure ; ce paramètre est à spécifier à la commande.

Stockage, température et exposition extérieure

Un film polyéthylène standard supporte sans problème les températures courantes d'entrepôt, mais certaines configurations dégradent ses performances. Un stockage extérieur prolongé sans protection UV fragilise la chaîne moléculaire du PEBD et réduit sa résistance à l'impact. À l'inverse, un entrepôt froid inférieur à 0 °C rigidifie le film et augmente le risque de fissuration aux plis ou aux soudures lors de la manutention. Sur quai, l'alternance chaud/froid accentue le phénomène de retrait différentiel. Pour un stockage extérieur de plus de 15 jours ou une exposition à des températures inférieures à –5 °C, spécifier des additifs anti-UV et demander au fournisseur une validation de la tenue à froid de la formulation retenue.

Fermeture et qualité de soudure

La soudure est statistiquement la zone de défaillance la plus fréquente sur une gaine PE, avant même le corps du film. Trois modes de fermeture coexistent en industrie :

La soudure thermique (barre chauffante ou fil chauffant) reste la référence pour les gaines PE ; sa résistance dépend de la température de soudure, du temps de contact et de la largeur du cordon. Un cordon inférieur à 8 mm ou une température trop élevée qui brûle le film réduisent drastiquement la tenue en traction.
La ligature par lien plastique ou adhésif convient aux conditionnements manuels légers mais offre une résistance moindre à l'arrachement sous charge.
La couture thermosoudée sur gaines tissées ou complexes est réservée aux charges très lourdes (voir section dédiée).Pour les pièces lourdes, exiger du fournisseur une fiche de soudabilité précisant la largeur minimale du cordon, la plage de température validée et le résultat du test de traction sur soudure.

Coupe de soudure de film soumise à traction

Quels repères d’épaisseur utiliser pour choisir une gaine d’emballage ?

Les épaisseurs de gaine indiquées ci-dessous servent de repères pour orienter le choix d’une gaine d’emballage selon le poids, la forme des pièces et les contraintes de manutention. La résistance réelle dépend aussi de la matière utilisée, de la qualité de soudure, du mode de transport et de la présence éventuelle d’arêtes coupantes. Ces valeurs doivent donc être confirmées avec le fournisseur avant toute commande en série.

Épaisseur indicative	Type de pièces concernées	Usage typique
60–100 µm	Pièces légères de moins de 5 kg, formes régulières, sans arêtes vives	Petites pièces plastiques, visserie, composants arrondis
100–150 µm	Pièces de 5 à 20 kg, formes allongées ou légèrement abrasives	Profilés aluminium légers, boîtiers métalliques, éléments de menuiserie
150–200 µm	Pièces de 20 à 50 kg, arêtes modérées, manutention répétée ou transport long	Pièces usinées, tubes coupés, portillons, pièces métalliques
200–300+ µm	Pièces de plus de 50 kg, arêtes vives, risque élevé de perforation	Charges lourdes, pièces coupantes, transport multi-points ou longue distance

Passage au palier 100–150 µm

Le passage au palier 100–150 µm se justifie dès qu'au moins un des déclencheurs suivants est présent :

Le poids unitaire dépasse 5 kg avec une géométrie irrégulière ou allongée.
La pièce présente des micro-arêtes ou des bavures de coupe non ébavurées.
La manutention inclut un glissement sur palette bois ou un convoyage à rouleaux.
La hauteur de chute possible dépasse 30 cm lors du conditionnement.
Le transport dure plus de 4 heures ou comporte plusieurs ruptures de charge.
La cadence machine crée des tensions répétées sur la soudure à chaque cycle.

Passage aux paliers 150–200 µm et 200–300+ µm

Le palier 150–200 µm s'impose dès que la combinaison poids + géométrie devient critique :

La pièce pèse plus de 20 kg avec au moins une arête à rayon inférieur à 5 mm.
Le transport comporte du sanglage direct sur le film sans protection interposée.
La pièce subira un ou plusieurs chocs de chute lors de la palettisation manuelle.
Le stockage extérieur dépasse 15 jours avec exposition solaire ou humidité.
L'empilement de plusieurs unités génère une pression cumulée sur les rangs inférieurs.

Le palier 200–300+ µm s'applique aux charges lourdes à arêtes vives non protégées, au transport longue distance ou maritime, et aux pièces dont les coins acérés rendent impraticable toute protection d'arête légère. Si la gaine seule devient difficile à gérer en machine à ces épaisseurs, des alternatives (housses rétractables lourdes, film étirable haute performance) sont à envisager.

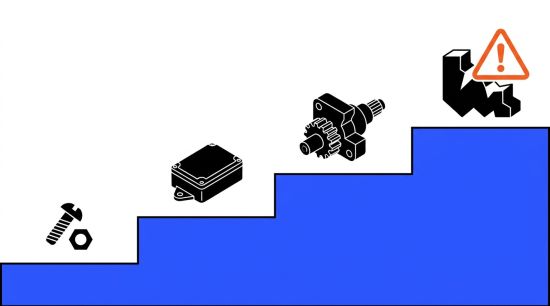

Paliers épaisseur microns selon charge film

Limites de la gaine PE seule

Augmenter l’épaisseur ne suffit pas toujours à sécuriser l’emballage. Pour des charges très lourdes, instables ou fortement abrasives, une gaine trop épaisse peut devenir difficile à souder, à manipuler ou à passer sur machine. Dans ces cas, il peut être plus pertinent d’envisager une housse rétractable lourde, un film étirable haute performance ou une solution combinée avec calage, sanglage et protections d’arêtes. Le bon choix dépend du poids des pièces, de leur forme, du niveau de protection attendu et du mode de transport prévu.

Quel type de gaine choisir : PE, thermo/rétractable ou étirable ?

Le procédé de gainement conditionne la résistance en service autant que l'épaisseur. Ce tableau compare les trois technologies sur les critères décisifs pour les charges lourdes ou coupantes :

Critère	Gaine PE classique	Gaine thermorétractable	Film étirable haute performance
Maintien de la charge	Faible à moyen selon laize	Fort après retrait	Fort par tension appliquée
Résistance à la perforation	Bonne selon µm	Moyenne à bonne selon µm	Moyenne, dépend de l'étirage
Compatibilité machine	Large gamme	Tunnel de rétractation requis	Banderoleuse ou cercleuse
Cadence	Élevée	Moyenne	Élevée
Risque sur arêtes vives	Perforation si non protégé	Retrait aggrave le contact	Perforation aggravée par tension
Usage typique	Pièces unitaires, protection poussière	Groupage, palettisation, stabilisation	Palettisation en masse

Critère : Maintien de la charge
Gaine PE classique	Faible à moyen selon laize
Gaine thermorétractable	Fort après retrait
Film étirable haute performance	Fort par tension appliquée

Critère : Résistance à la perforation
Gaine PE classique	Bonne selon µm
Gaine thermorétractable	Moyenne à bonne selon µm
Film étirable haute performance	Moyenne, dépend de l'étirage

Critère : Compatibilité machine
Gaine PE classique	Large gamme
Gaine thermorétractable	Tunnel de rétractation requis
Film étirable haute performance	Banderoleuse ou cercleuse

Critère : Cadence
Gaine PE classique	Élevée
Gaine thermorétractable	Moyenne
Film étirable haute performance	Élevée

Critère : Risque sur arêtes vives
Gaine PE classique	Perforation si non protégé
Gaine thermorétractable	Retrait aggrave le contact
Film étirable haute performance	Perforation aggravée par tension

Critère : Usage typique
Gaine PE classique	Pièces unitaires, protection poussière
Gaine thermorétractable	Groupage, palettisation, stabilisation
Film étirable haute performance	Palettisation en masse

Sécurisation par gaine thermorétractable

La gaine thermorétractable apporte un maintien ferme après passage en tunnel, ce qui limite le flottement de la pièce dans l'emballage et réduit les micro-chocs pendant le transport. Elle convient au groupage de plusieurs pièces légères, à la stabilisation de lots hétérogènes, et à la protection contre la poussière pour des pièces de stockage longue durée. Ses contraintes sont réelles : l'énergie nécessaire au tunnel, la maîtrise précise de la température pour éviter que le retrait n'aggrave la pression sur les arêtes, et l'obligation d'interposer des coins ou cornières sur toute arête vive avant rétractation.

Optimisation par film étirable haute performance

Pour des charges palettisées, le film étirable haute performance appliqué par banderoleuse avec un taux de pré-étirage élevé (souvent 250 à 300 %) assure un maintien supérieur à celui d'une gaine PE surépaissie. L'avantage est double : consommation de film réduite et tension de maintien plus homogène sur l'ensemble de la palette. Le point de vigilance reste identique : toute arête vive non protégée perfore le film lors de la mise en tension, ce qui annule le bénéfice du gainement et crée un risque de chute de charge.

Comment emballer des pièces coupantes sans compter sur l'épaisseur seule ?

Face à une arête tranchante, le film se comporte comme une membrane soumise à un effet de lame : la contrainte se concentre sur une surface linéaire très réduite, dépassant rapidement la résistance à la perforation quelle que soit l'épaisseur du film. C'est pourquoi la stratégie d'emballage pour pièces coupantes repose sur une combinaison film + protections physiques, jamais sur le film seul.Les protections à associer selon la configuration :

Les cornières en carton ou plastique s'intercalent sur les arêtes longitudinales et répartissent les contraintes sur une surface plus large.
Les coins de protection (plastique rigide ou carton ondulé renforcé) couvrent les angles saillants, points de rupture prioritaires.
Les intercalaires en mousse amortissent les chocs ponctuels et absorbent la vibration en transport ; ils conviennent aux surfaces dentées ou irrégulières.
Le gainage local avant l'enveloppement principal consiste à pré-protéger l'arête critique avec un segment de film épais ou une gaine tissée sur la zone à risque.
Le double ensachage (film intérieur léger + film extérieur résistant) offre une redondance en cas de perforation du premier film, particulièrement utile pour les pièces à bords fraisés ou filetés.
La housse tissée polypropylène gaine les charges à arêtes multiples (fers à béton, profilés IPE, tubes rectangulaires) avec une résistance à l'abrasion nettement supérieure au PE seul.

Choix des protections selon le type d’arête

Type d'arête	Protection recommandée	Impact sur le choix en µm
Arête droite longue (profilé, tube)	Cornière carton ou plastique sur toute la longueur	Permet de rester à 100–150 µm sur le film
Coin saillant ponctuel	Coin de protection rigide collé ou maintenu	Permet d'éviter le palier 200+ µm
Surface dentée ou usinée irrégulière	Intercalaire mousse + gainage local	Film 150–200 µm minimum malgré la protection
Arête fraisée ou filetée	Double ensachage ou housse tissée	Film intérieur 60–100 µm, film extérieur 150+ µm
Arêtes multiples sur pièce complexe	Housse tissée PP + film PE extérieur	Film PE à partir de 100 µm selon le poids

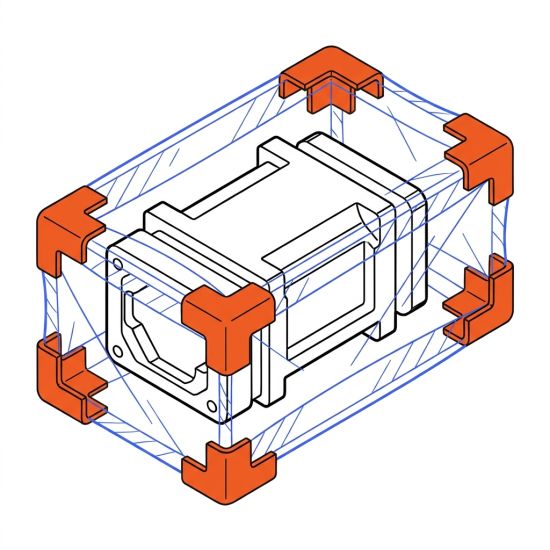

Protections arêtes sous film d'emballage

Quelles solutions envisager pour des pièces très lourdes ou instables ?

Au-delà d’un certain poids ou lorsque la charge manque de stabilité, la gaine PE peut atteindre ses limites. La mise en gaine devient plus difficile, les soudures sont davantage sollicitées et le risque de rupture augmente pendant la manutention ou la palettisation. Plusieurs alternatives peuvent alors être envisagées selon la configuration :

Les housses rétractables lourdes conviennent aux pièces ou lots de forte masse, à condition de prévoir un tunnel adapté et une protection des arêtes.
Le film étirable haute performance, appliqué avec une banderoleuse, permet de stabiliser des palettes complètes tout en limitant la surconsommation de matière.
Le sanglage polypropylène ou acier peut compléter l’emballage pour sécuriser les pièces lourdes, sans remplacer la protection apportée par le film.
Enfin, le calage renforcé, les intercalaires, les cales bois ou les filets de sécurité apportent la stabilité que le film seul ne peut pas garantir.

Comment valider l'épaisseur et la tenue avant lancement en série ?

Avant de commander une gaine en grande quantité, il est recommandé de réaliser quelques essais simples avec les pièces à emballer. Ces tests permettent de vérifier que l’épaisseur choisie résiste aux contraintes réelles de manutention, de transport et de stockage. Les principaux points à contrôler sont la résistance à la perforation sur les arêtes, la tenue de la soudure, le comportement du film en cas de chute ou de frottement, et la stabilité de l’ensemble une fois palettisé. Si le film se perce, si la soudure s’ouvre ou si la charge bouge trop pendant la manipulation, il faut ajuster l’épaisseur, ajouter des protections d’arêtes ou envisager une autre solution d’emballage. Les résultats doivent être partagés avec le fournisseur afin de valider la formulation du film, le type de gaine, les réglages de soudure et les éventuels renforts à prévoir avant le lancement en série.

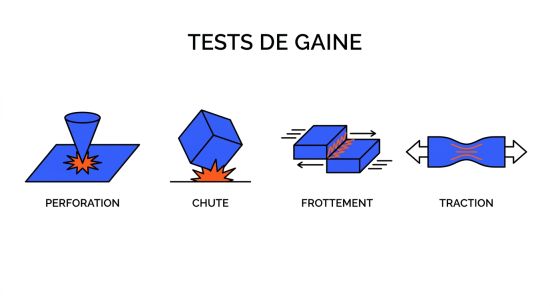

Tests de gaine: perforation chute frottement

Quelles informations transmettre au fournisseur pour commander la bonne gaine ?

Pour obtenir une gaine d’emballage adaptée, la demande doit préciser les caractéristiques de la pièce, les conditions d’utilisation et les contraintes de conditionnement. Une spécification trop vague peut conduire à un film trop fragile, trop épais ou mal adapté à la machine utilisée. Avant de demander une offre, il est utile de transmettre au fournisseur :

les dimensions des pièces à emballer : longueur, largeur, hauteur ;
le poids unitaire et la forme générale des pièces ;
la présence d’arêtes vives, de coins saillants ou de surfaces abrasives ;
l’épaisseur souhaitée en microns, si elle est déjà connue ;
le type de gaine recherché : gaine PE, gaine rétractable, film étirable ou housse renforcée ;
les conditions de stockage : intérieur, extérieur, froid, humidité, exposition UV ;
le mode de fermeture prévu : soudure, ligature, tunnel de rétractation ou autre ;
la cadence de conditionnement et le type de machine utilisée ;
le format attendu : rouleau, gaine tubulaire, laize plate ou découpe ;
les contraintes éventuelles de recyclage ou de matière.

Ces informations permettent au fournisseur de proposer la bonne épaisseur, la bonne formulation de film et les protections complémentaires à prévoir. Elles facilitent aussi la comparaison des offres entre plusieurs fabricants ou distributeurs de gaines d’emballage.
