Nouvelle ligne de production : comment dimensionner votre installation d’air comprimé ?

💡 L'essentiel à retenir :

• Dimensionner une installation d'air comprimé pour une nouvelle ligne de production exige de recenser chaque consommateur, d'appliquer un facteur de simultanéité réaliste et d'ajouter une marge de 20 % pour les fuites et les extensions futures.
• Le débit de dimensionnement s'exprime en FAD (Free Air Delivery, référencé à 1 bar absolu et 20 °C) ; confondre débit aspiré et débit restitué conduit à des erreurs de sélection compresseur.
• Le budget de pertes de charge doit rester entre 0,1 et 0,2 bar au total, réparti sur trois tronçons : 0,03 bar sur la conduite principale, 0,03 bar sur la distribution en boucle, 0,04 bar sur les piquages vers les équipements.
• La vitesse de l'air dans les conduites doit viser 7 m/s et ne jamais dépasser 9 m/s ; chaque bar de pression supplémentaire au compresseur représente environ +10 % de consommation électrique.
• Le volume de la cuve tampon se calcule via V = (Qr × T0) / ΔP et doit respecter les limites de démarrages par heure selon la puissance moteur (de 15/h pour les machines de moins de 7,5 kW jusqu'à 4/h pour celles de moins de 250 kW).
• La qualité d'air à viser se spécifie selon la norme ISO 8573 ; la mise en service se valide par des mesures terrain de pression, de débit, de chute de pression en charge, de cycles compresseur et de point de rosée si applicable.

Créer une nouvelle ligne de production sans dimensionner correctement son installation d’air comprimé expose à plusieurs risques dès la mise en service : chutes de pression, surconsommation électrique, manque de débit ou reprise prématurée du réseau. Ce guide présente une méthode complète pour concevoir une installation autour d’un compresseur d’air, depuis la collecte des besoins jusqu’au protocole de réception. Il détaille le calcul du débit de pointe, les pertes de charge, le choix du compresseur à vis, le dimensionnement de la cuve, l’architecture du réseau et le traitement de l’air. Des repères chiffrés et un exemple concret accompagnent chaque étape pour faciliter l’application sur un projet industriel.

La première étape est de dresser un tableau de tous les équipements pneumatiques de la ligne. Pour chaque consommateur, il faut renseigner : le débit nominal (en l/min ou m³/h, aux conditions de référence), la pression minimale requise au point d'usage, le cycle de fonctionnement (continu ou intermittent), et la simultanéité probable avec les autres équipements.

Au-delà des débits, plusieurs paramètres conditionnent le dimensionnement final.

• La pression la plus élevée requise parmi tous les équipements fixe la pression de service du compresseur.
• La qualité d'air nécessaire (présence d'huile, humidité, particules) détermine le niveau de traitement à prévoir.
• La distance entre la salle compresseurs et les points d'usage les plus éloignés conditionne les pertes de charge.
• Les contraintes de croissance (ajout de postes ou de machines dans les 3 à 5 ans) doivent être intégrées dès la conception pour éviter un redimensionnement prématuré.
• L'altitude du site influence la densité de l'air aspiré et donc la capacité réelle du compresseur.

La pression de service du compresseur se détermine en remontant depuis le point d'usage le plus exigeant, pas en choisissant arbitrairement 7 ou 8 bar. La démarche est la suivante :

• Identifier l'équipement qui requiert la pression la plus élevée (par exemple, 6,5 bar au point d'usage).
• Ajouter le budget de pertes de charge entre compresseur et point d'usage (voir section suivante).
• Ajouter la chute à travers les équipements de traitement (filtre, sécheur : compter 0,1 à 0,3 bar selon les équipements).
• Le total donne la pression minimale de refoulement compresseur.

Pour les équipements à pression inférieure, des détendeurs (régulateurs de pression) installés au point d'usage permettent d'abaisser la pression sans pénaliser l'ensemble de l'installation.

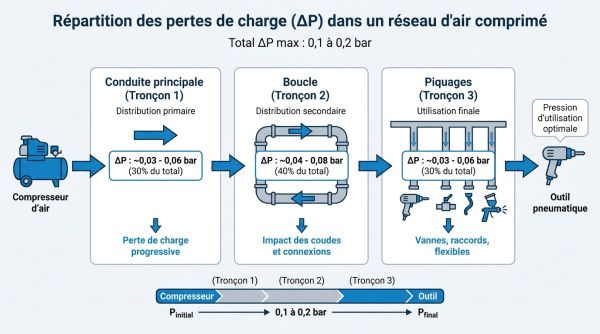

L'objectif est de ne pas dépasser 0,1 à 0,2 bar de perte totale entre la sortie du traitement d'air et le point d'usage le plus éloigné. Ce budget se répartit de la façon suivante (repères issus des pratiques industrielles) :

Les coudes, vannes, tés et raccords génèrent des pertes de charge supplémentaires, qu'il faut traduire en longueurs équivalentes de tuyau droit pour les intégrer au calcul. Quelques repères :

• Un coude à 90° à grand rayon : environ 0,3 à 0,4 m équivalent.
• Un té passage à 90° : environ 1,5 m équivalent.
• Une vanne à soupape : 8 à 12 m équivalent (à éviter sur les réseaux d'air comprimé).
• Une vanne quart de tour pleine ouverture : environ 0,3 m équivalent.

En l'absence de relevé précis des singularités, une approximation courante consiste à majorer la longueur physique de 60 % pour obtenir la longueur hydraulique totale.> ⚠️ Erreur fréquente — oublier les longueurs équivalentes : un réseau de 50 m physiques peut représenter 80 m hydrauliques si les coudes et vannes sont nombreux. Le calcul de ΔP sur la seule longueur physique sous-estime systématiquement les pertes.

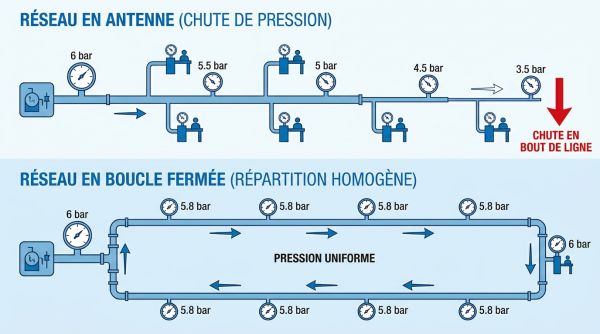

Le réseau en boucle fermée (anneau) est la configuration recommandée pour les installations industrielles de taille significative. L'air peut alimenter chaque point de prise par deux chemins, ce qui homogénéise la pression et réduit les chutes en pointe de consommation. Chaque section peut également être isolée par des vannes de sectionnement sans arrêter toute la production.Le réseau linéaire (en antenne) reste acceptable pour les petites installations ou les lignes avec peu de points de prise, mais il est plus sensible aux chutes de pression en bout de ligne lors des pics de consommation.Pour anticiper les extensions futures, la solution la plus économique consiste à poser une conduite parallèle raccordée à la boucle existante, plutôt que de repartir d'un nouveau réseau.

Le compresseur doit être positionné au plus près des consommateurs les plus importants en débit. Les vannes d'isolement doivent être installées à intervalles réguliers pour permettre les interventions de maintenance sans interrompre l'ensemble de la production.

La vitesse de l'air dans les conduites est le paramètre de dimensionnement principal pour le choix des diamètres. Les repères à respecter sont les suivants : vitesse admissible entre 5 et 20 m/s selon le type de conduite, valeur cible de 7 m/s sur le réseau principal pour limiter les pertes et le bruit, seuil à ne pas dépasser de 9 m/s sur les conduites principales (au-delà, les pertes de charge augmentent fortement et l'entraînement d'humidité vers les points d'usage devient problématique).Des repères de diamètre en fonction du débit :

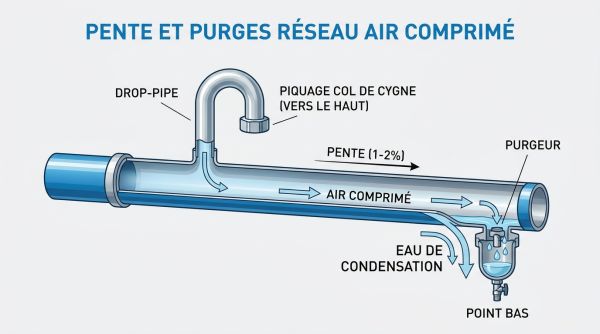

L'eau condensée dans le réseau est une cause majeure de pannes sur les équipements pneumatiques et de contamination des process.

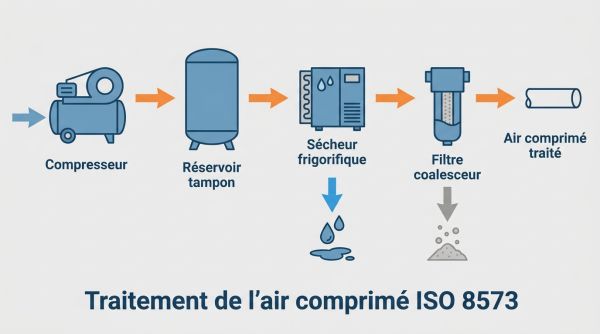

La qualité de l'air comprimé se spécifie selon la norme ISO 8573, qui classe trois familles de contaminants : particules solides, eau (via le point de rosée sous pression) et huile totale. La règle est de viser la classe requise au point d'usage, sans appliquer systématiquement la classe la plus stricte à toute l'installation.

• Pour des outils pneumatiques industriels standards, un sécheur frigorifique (point de rosée +3 °C) et un filtre coalescent sont généralement suffisants.
• Pour les process de peinture ou les équipements de précision, un sécheur à adsorption (point de rosée -20 °C à -40 °C) est nécessaire.
• Pour les secteurs agroalimentaires en contact direct, la classe ISO 8573 constitue une référence fréquente (eau classe 2 à -40 °C de PRP, huile ≤ 0,01 mg/m³).

Un filtre installé en aval du compresseur protège le réseau. Des filtres FRL (Filtre-Régulateur-Lubrificateur) au point d'usage permettent d'adapter localement la qualité et la pression.

Pour les débits inférieurs à 500 Nl/min avec un usage intermittent, un compresseur à piston convient. Au-delà et en usage continu, un compresseur à vis offre une meilleure efficacité et un niveau sonore plus faible.En présence d'un profil de consommation variable (production par équipes, lignes qui démarrent et s'arrêtent), un variateur de vitesse (VSD) permet d'adapter en continu la production de l'air à la demande réelle. Les économies d'énergie observées atteignent 15 à 30 % par rapport à une régulation charge/vide classique, selon le profil de charge.Pour les installations de taille significative, la solution à deux compresseurs (un de base, un de pointe ou de secours) est recommandée. Elle permet de gérer les fluctuations de demande, d'assurer la continuité de production en cas de maintenance, et d'optimiser la régulation selon les plages horaires.
