Comment choisir un compresseur Ă  vis ?

đź’ˇ L'essentiel Ă  retenir :

• Le choix d'un compresseur Ă  vis se dimensionne d'abord sur le dĂ©bit restituĂ© (FAD) Ă  la pression de service, et non sur la puissance moteur affichĂ©e.
• Le calcul du dĂ©bit part des consommations rĂ©elles au point d'usage, applique un coefficient de simultanĂ©itĂ© de l'ordre de 0,6 Ă  0,7, puis intègre une marge de 20 Ă  30 % pour les pertes rĂ©seau et les fuites, qui reprĂ©sentent souvent 20 Ă  30 % du volume produit sur un rĂ©seau mal entretenu.
• La pression compresseur se cale sur la pression la plus exigeante au point d'utilisation, Ă  laquelle s'ajoutent environ 1 Ă  2 bar pour les pertes rĂ©seau et le traitement d'air : fonctionner 1 bar au-dessus du strict nĂ©cessaire augmente la consommation d'environ 7 %.
• Un variateur de vitesse (VSD) devient pertinent dès que la demande fluctue significativement, car la marche Ă  vide en charge/dĂ©charge d'un compresseur Ă  vitesse fixe consomme encore 25 Ă  40 % de la puissance nominale ; les Ă©conomies possibles avec un VSD atteignent 30 Ă  50 % selon le profil de charge.
• La qualitĂ© d'air se dĂ©finit Ă  partir de la classe ISO 8573-1 requise pour le process ; un sĂ©cheur et des filtres adaptĂ©s sont nĂ©cessaires mĂŞme avec un compresseur sans huile, pour traiter condensats et particules.
• L'Ă©nergie reprĂ©sente environ 70 Ă  80 % du coĂ»t total de possession sur 5 Ă  10 ans : comparer les offres sur la consommation spĂ©cifique mesurĂ©e selon ISO 1217 et auditer rĂ©gulièrement fuites et chutes de pression constituent les leviers prioritaires de rĂ©duction du TCO.

La sĂ©lection d'un compresseur Ă  vis engage l'entreprise sur dix Ă  quinze ans de coĂ»ts d'exploitation. Un sous-dimensionnement provoque des chutes de pression et des arrĂŞts de production ; un surdimensionnement gĂ©nère des cycles de dĂ©charge rĂ©pĂ©titifs et une surconsommation d'Ă©nergie. Ce guide propose une mĂ©thode structurĂ©e pour dimensionner et sĂ©lectionner la bonne configuration, du calcul du dĂ©bit jusqu'au coĂ»t total de possession, en passant par le traitement d'air et les contraintes d'installation. Il s'adresse aux acheteurs, responsables maintenance et responsables production qui opèrent des rĂ©seaux industriels en fonctionnement continu ou semi-continu.

Le compresseur à vis convient surtout aux installations qui nécessitent un débit d’air continu, une pression stable et un fonctionnement prolongé. Grâce à ses deux rotors hélicoïdaux, il produit l’air comprimé sans mouvement alternatif, ce qui limite les pulsations, les vibrations et les variations de pression. Cette technologie devient particulièrement pertinente lorsque le facteur de marche dépasse 60 à 70 %, notamment sur les sites organisés en plusieurs équipes ou équipés de lignes automatisées. Pour un usage plus occasionnel, un compresseur à piston peut rester suffisant et représenter un investissement initial plus faible.

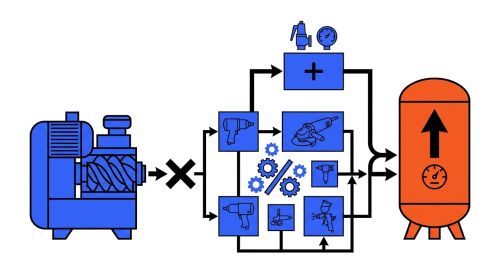

Le dimensionnement d’un compresseur à vis repose sur le débit d’air réellement consommé par l’ensemble des équipements raccordés au réseau. Il ne suffit pas d’additionner les débits nominaux : il faut également tenir compte de la durée d’utilisation de chaque poste, de leur fonctionnement simultané, des fuites du réseau et des besoins futurs. Le résultat doit être exprimé en débit restitué, ou FAD, à la pression de service prévue.

La première étape consiste à relever la consommation nominale de chaque outil ou équipement alimenté en air comprimé : visseuses, vérins, buses de soufflage, robots, portes automatiques ou machines d’emballage. Les débits peuvent être exprimés en litres par minute ou en mètres cubes par heure, avec la conversion suivante : 1 m³/h correspond à environ 16,67 L/min. Chaque consommation doit ensuite être pondérée par un facteur de service, représentant la proportion de temps pendant laquelle l’équipement fonctionne réellement, puis par un coefficient de simultanéité, souvent compris entre 0,6 et 0,7 dans un atelier industriel multiposte. La formule peut être résumée ainsi : débit requis = somme des consommations pondérées × coefficient de simultanéité × marge de sécurité. Une réserve de 20 à 30 % est généralement ajoutée pour couvrir les fuites, les pics de consommation et les évolutions futures de l’installation.

Un atelier comprend quatre visseuses consommant chacune 35 L/min, deux bras robotisés de 120 L/min et trois buses de soufflage de 20 L/min. La consommation nominale totale atteint donc 440 L/min. En appliquant un facteur de service moyen de 0,7 et un coefficient de simultanéité de 0,7, le besoin réel est estimé à environ 216 L/min. Après l’ajout d’une marge de 25 % pour les fuites et les extensions futures, le débit cible atteint près de 270 L/min, soit environ 16 m³/h. C’est cette valeur, mesurée en FAD à la pression de service, qui doit être comparée aux performances annoncées par les fabricants.

Le FAD, ou débit d’air restitué, correspond à la quantité d’air effectivement disponible à la sortie du compresseur, ramenée à des conditions atmosphériques de référence. Le débit aspiré désigne uniquement le volume d’air entrant dans la machine avant compression et ne tient pas compte des pertes internes. Ces deux valeurs peuvent varier selon la température ambiante, l’altitude, l’humidité et la pression de fonctionnement. Pour comparer plusieurs compresseurs de manière fiable, il est donc préférable de demander systématiquement le FAD mesuré à la pression de service prévue.

Le choix entre un compresseur lubrifié et un compresseur sans huile dépend avant tout de la qualité d'air exigée par votre activité. Pour la plupart des applications industrielles, un modèle lubrifié offre un excellent compromis entre performances, coût d'exploitation et durée de vie. En revanche, lorsque l'air comprimé entre directement en contact avec un produit, un procédé ou un patient, les exigences réglementaires et les risques de contamination orientent vers un compresseur sans huile.

Le compresseur Ă  vis lubrifiĂ© Ă  l'huile constitue la solution la plus rĂ©pandue dans l'industrie. L'huile injectĂ©e dans la chambre de compression assure simultanĂ©ment le refroidissement, la lubrification des organes mĂ©caniques et l'Ă©tanchĂ©itĂ© entre les rotors sur les compresseurs Ă  vis. Ă€ la sortie de la machine, un sĂ©parateur air-huile Ă©limine la majeure partie de l'huile, puis un filtre coalescent retient les fines gouttelettes rĂ©siduelles avant la distribution de l'air comprimĂ©. Les performances de cette filtration dĂ©pendent toutefois de l'Ă©tat des cartouches filtrantes et du respect des intervalles de maintenance. Un filtre colmatĂ© ou dĂ©tĂ©riorĂ© peut laisser passer des contaminants sans qu'un dĂ©faut soit immĂ©diatement visible.

Le compresseur Ă  vis sans huile est destinĂ© aux applications oĂą tout risque de contamination doit ĂŞtre Ă©liminĂ© dès la source, notamment dans les secteurs agroalimentaire, pharmaceutique, mĂ©dical, Ă©lectronique ou des laboratoires. Les modèles certifiĂ©s Classe 0 selon la norme ISO 8573-1 garantissent que la compression s'effectue sans injection d'huile dans la chambre de compression. Cette certification rĂ©duit le risque de contamination du produit ou du procĂ©dĂ©, mais elle ne dispense pas du traitement de l'air. Un sĂ©cheur et des filtres restent indispensables pour Ă©liminer l'humiditĂ©, les particules solides et les autres contaminants. La Classe 0 concerne uniquement l'absence de pollution par l'huile issue du processus de compression.

La qualité de l’air comprimé doit être définie en fonction des risques propres au procédé : défaut de peinture, corrosion du réseau, contamination d’un produit, dysfonctionnement d’un équipement ou non-conformité lors d’un audit. La norme ISO 8573-1 permet de formaliser ces exigences en classant séparément les particules solides, l’eau et l’huile. La classe retenue doit donc correspondre au point d’utilisation le plus sensible, et non uniquement aux performances annoncées à la sortie du compresseur.

La norme ISO 8573-1 exprime la qualité de l’air comprimé au moyen de trois classes successives correspondant aux particules solides, à l’eau et à l’huile. Une notation telle que 1.4.2 signifie ainsi que chacun de ces contaminants respecte un seuil distinct. En peinture ou en traitement de surface, la maîtrise de l’humidité et des aérosols d’huile permet d’éviter les défauts d’adhérence, les cratères et les microbulles. En mécanique générale, un sécheur frigorifique et une filtration standard suffisent souvent. En agroalimentaire, en pharmacie, dans le médical ou l’électronique, les exigences deviennent plus strictes, notamment lorsque l’air entre directement en contact avec le produit ou le process. Le choix de la classe doit alors être établi à partir des exigences réglementaires, des recommandations des équipements et d’une analyse des risques de contamination.

Le point de rosée sous pression indique la température à laquelle la vapeur d’eau contenue dans l’air comprimé commence à se condenser. Une valeur insuffisamment basse entraîne la formation d’eau liquide dans les tuyauteries, avec des risques de corrosion, de détérioration des actionneurs pneumatiques, de contamination du produit et d’obstruction des filtres. Dans les zones extérieures, froides ou non chauffées, le point de rosée doit rester inférieur à la température minimale susceptible d’être atteinte dans le réseau. Plus l’environnement ou le process est sensible à l’humidité, plus le niveau de séchage requis doit être élevé.

Le traitement de l’air doit ĂŞtre dimensionnĂ© Ă  partir du dĂ©bit maximal, de la pression de service, de la tempĂ©rature d’entrĂ©e, des conditions ambiantes et de la qualitĂ© exigĂ©e au point d’utilisation. Une chaĂ®ne de traitement trop faible ne garantit pas la classe d’air attendue, tandis qu’un système surdimensionnĂ© ou trop complexe augmente inutilement les pertes de charge, les coĂ»ts d’investissement et la consommation Ă©nergĂ©tique.

Le sĂ©cheur frigorifique refroidit l’air comprimĂ© afin de condenser une partie de la vapeur d’eau, puis Ă©vacue les condensats avant de rĂ©chauffer l’air destinĂ© au rĂ©seau. Il dĂ©livre gĂ©nĂ©ralement un point de rosĂ©e sous pression proche de +3 °C et convient Ă  la majoritĂ© des ateliers, des installations d’assemblage et des procĂ©dĂ©s industriels installĂ©s dans des locaux hors gel. Son dimensionnement doit toutefois tenir compte des conditions les plus dĂ©favorables, notamment de la tempĂ©rature ambiante maximale, de la tempĂ©rature de l’air Ă  l’entrĂ©e et de la pression minimale du rĂ©seau. Lorsque ces paramètres dĂ©passent les conditions nominales du fabricant, la capacitĂ© rĂ©elle du sĂ©cheur diminue et le point de rosĂ©e peut se dĂ©grader.

Le sĂ©cheur Ă  adsorption est utilisĂ© lorsque le procĂ©dĂ© exige un point de rosĂ©e fortement nĂ©gatif, notamment pour les rĂ©seaux extĂ©rieurs, l’instrumentation, l’industrie pharmaceutique ou certaines applications Ă©lectroniques. Il repose gĂ©nĂ©ralement sur deux colonnes contenant un matĂ©riau dessiccant, l’une sĂ©chant l’air pendant que l’autre se rĂ©gĂ©nère. Les modèles Ă  rĂ©gĂ©nĂ©ration sans chaleur utilisent une partie de l’air comprimĂ© produit pour sĂ©cher le dessiccant, ce qui gĂ©nère une consommation d’air de purge significative. Les versions Ă  rĂ©gĂ©nĂ©ration chauffĂ©e rĂ©duisent ces pertes, mais nĂ©cessitent une installation plus complexe. Un prĂ©filtre coalescent est indispensable en amont afin de protĂ©ger le dessiccant contre l’huile, les particules et l’eau liquide.

La filtration doit être organisée par étapes afin de protéger les équipements de traitement et d’atteindre la qualité d’air recherchée. Un préfiltre retient les particules les plus grossières, un filtre coalescent élimine les fines gouttelettes d’eau et les aérosols d’huile, tandis qu’un filtre à charbon actif peut être ajouté pour réduire les vapeurs et les odeurs résiduelles. Chaque élément filtrant crée toutefois une perte de charge qui augmente au fur et à mesure de son colmatage. Un filtre mal entretenu oblige donc le compresseur à fonctionner à une pression plus élevée pour conserver la pression requise au point d’utilisation, ce qui augmente directement la consommation électrique.

Les condensats s’accumulent à plusieurs endroits du réseau, notamment dans le refroidisseur final, le réservoir, le sécheur et les corps de filtre. Leur évacuation doit être automatisée afin d’éviter à la fois l’accumulation d’eau et les pertes inutiles d’air comprimé. Les purgeurs électroniques à détection de niveau ne s’ouvrent que lorsque des condensats sont présents, contrairement aux purges temporisées qui peuvent rejeter de l’air même lorsque le circuit est vide. Lorsque les condensats contiennent de l’huile, ils doivent être dirigés vers un séparateur huile-eau ou une filière de traitement adaptée avant leur évacuation.
