Comment dimensionner un compresseur à vis sans risquer le sous-dimensionnement ?

💡 L'essentiel à retenir :

• Dimensionner un compresseur à vis impose de calculer un débit en m³/h FAD et une pression en bar(g) à partir des consommateurs réels, et non depuis la puissance moteur (kW ou CV).
• Le débit de sélection intègre obligatoirement un coefficient de simultanéité (0,6 à 0,85 selon le parc), une provision fuites réseau de +10 à +30 % et une marge de croissance de +20 à +30 %.
• La consigne compresseur s'obtient en ajoutant à la pression utile au poste les pertes de charge : réseau 0,1 à 0,3 bar, filtres 0,1 à 0,3 bar par étage, sécheur 0,2 à 0,4 bar.
• Chaque bar de pression inutile consomme environ +6 à 7 % d'énergie supplémentaire : corriger les causes de pertes vaut toujours mieux que sur-pressuriser.
• Un compresseur à vis VSD convient aux demandes fluctuantes ; vitesse fixe reste pertinent au-dessus de 80 % de charge stable ; un audit par enregistreur débit/pression sur 7 jours valide le profil réel avant tout achat.
• L'altitude déclasse le débit d'environ 1 % par 100 m et la température d'aspiration dégrade l'efficacité d'environ 1 % par 5,5 °C au-dessus de la valeur de référence.

Un compresseur à vis sous-dimensionné ne provoque pas seulement des chutes de pression ponctuelles. Il fonctionne presque en permanence à pleine charge, s’use plus rapidement et pousse souvent les équipes à augmenter la consigne pour maintenir le niveau de pression, au prix d’une consommation électrique plus élevée. Cet article présente une méthode complète pour dimensionner correctement un compresseur d’air, depuis le recensement des équipements jusqu’au choix du débit et de la pression, en intégrant les conditions réelles d’utilisation et les pertes du réseau. Un exemple chiffré appliqué à un atelier fictif illustre chaque étape.

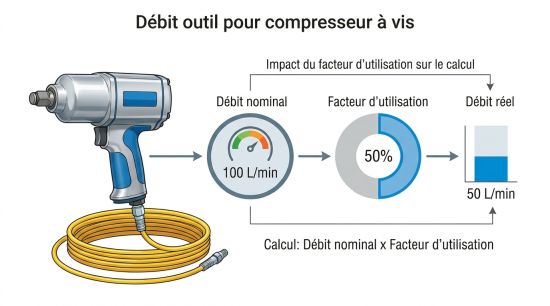

La simultanéité exprime la probabilité que plusieurs consommateurs soient en fonctionnement au même instant. Additionner tous les débits retenus comme si chaque poste tirait simultanément à pleine utilisation conduit à un surdimensionnement important ou, si cette erreur est réalisée à la hausse, à un sous-dimensionnement par refus de budget.
Les facteurs de simultanéité typiques selon le type de parc sont les suivants :

• Poste unique ou procédé continu : 1,00.
• Petit atelier de 3 à 5 outils : 0,80 à 0,90.
• Atelier de 6 à 15 outils variés : 0,65 à 0,80.
• Grand atelier ou ligne de production avec de nombreux petits outils : 0,50 à 0,65.

La méthode la plus rigoureuse consiste à appliquer le coefficient de simultanéité par groupe fonctionnel (zone peinture, zone assemblage, zone nettoyage), puis à additionner les résultats. Un coefficient global unique est acceptable pour un premier calcul, mais il masque les pics inter-zones.

Les fuites représentent en moyenne 20 à 30 % du débit produit dans un atelier industriel établi. Un réseau neuf bien réalisé peut descendre à 10 %. Ces valeurs doivent être ajoutées après application de la simultanéité, car les fuites existent indépendamment du profil d'usage.
Les pics de consommation méritent une attention spécifique. La demande de pointe peut atteindre 2 à 2,5 fois la charge moyenne sur certains procédés pulsés. Si le profil de charge est inconnu, la tentation est de surdimensionner massivement, ce qui dégrade la rentabilité. La bonne pratique consiste à distinguer :

• La charge de base (base load) : débit quasiment permanent, couvert par le débit sélectionné.
• Les pics courts (quelques secondes à quelques dizaines de secondes) : absorbés par la cuve tampon.
• Les pics longs (plusieurs minutes) : seul le débit compresseur peut les couvrir durablement.

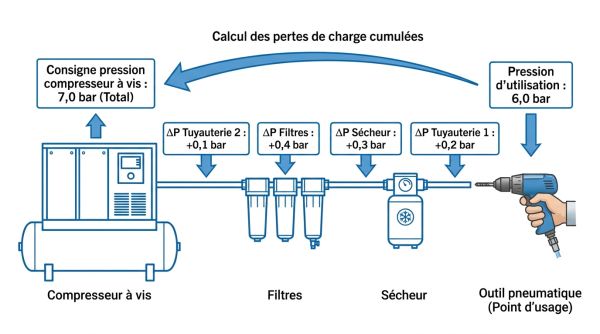

La pression de consigne du compresseur se construit en remontant depuis le point d'usage vers la machine. Le raisonnement est : consigne = pression utile au poste + pertes de charge réseau + pertes traitement d'air.
La pression utile au poste est la pression dynamique minimale requise par le consommateur le plus exigeant en conditions de fonctionnement réelles. Elle doit être mesurée en régime d'utilisation, pas statique à l'arrêt.

Un filtre affichant plus de 0,5 bar de chute est en saturation critique et doit être remplacé immédiatement.

Chaque bar de pression inutilement maintenu consomme environ +6 à 7 % d'énergie électrique supplémentaire. Sur un compresseur de 45 kW fonctionnant 4 000 heures par an, 1 bar inutile représente environ 1 800 kWh supplémentaires par an.
Les causes les plus fréquentes de surpression non nécessaire sont :

• Un réseau sous-dimensionné qui oblige à « pousser » la pression en amont pour tenir la valeur en aval.
• Des filtres colmatés qui créent une perte non détectée.
• Une consigne jamais révisée depuis la mise en service initiale.

La bonne pratique est de réduire les pertes de charge avant toute augmentation de consigne, par paliers de 0,5 bar, en vérifiant la conformité des procédés à chaque palier.

Le choix entre vitesse fixe et variateur de vitesse (VSD) dépend directement du profil de charge identifié lors de l'audit.

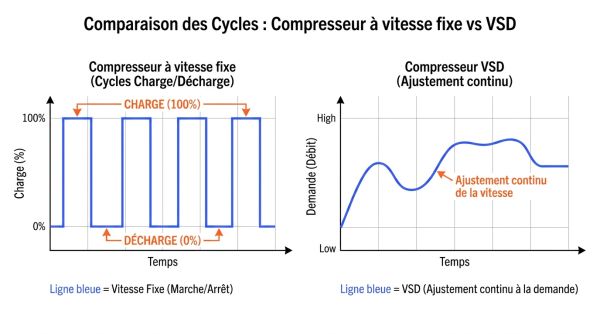

Un compresseur à vitesse fixe fonctionne à régime constant, alternant entre charge et décharge. Il convient aux demandes stables dépassant 80 % du temps de charge. En dessous, les cycles courts charge/décharge se multiplient, accélèrent l'usure des composants et augmentent la consommation à vide. La bande de pression charge/décharge est typiquement de 1 à 2 bar. Un compresseur VSD ajuste en continu sa vitesse de rotation selon la demande. Il maintient une pression quasi-constante (±0,1 bar environ) et consomme uniquement l'énergie nécessaire. Il convient aux demandes fluctuantes entre 40 et 80 % de charge.

La cuve tampon sert à lisser les appels de débit ponctuels, à espacer les cycles charge/décharge pour les compresseurs vitesse fixe et à permettre une légère décantation des condensats. Elle ne remplace pas le débit : à plein débit, 1 000 L s'épuisent en 6 secondes pour un réseau consommant 10 m³/min.
Les règles d'ordre de grandeur à appliquer :

• Compresseur vitesse fixe : 1 à 3 m³ de cuve pour 10 m³/min de débit nominal.
• Compresseur VSD : cuve 2 à 3 fois plus petite possible, car la régulation fine réduit les pics.
• Règle simple de première approximation : V (m³) ≈ débit nominal en m³/min.

La qualité du réseau de distribution conditionne la pression réellement disponible au poste. Un réseau mal conçu peut absorber 0,5 à 1 bar à lui seul, ce qui force à sur-pressuriser le compresseur.
Les règles de conception à appliquer :

• Chute de pression totale cible : ne pas dépasser 0,2 bar entre le réservoir et le poste le plus éloigné (objectif système sain).
• Vitesses d'écoulement : maintenir entre 5 et 20 m/s dans les conduites principales, idéalement autour de 7 m/s pour minimiser les pertes.
• Réseau en boucle fermée : l'alimentation par deux chemins réduit de moitié la chute de pression par rapport à un réseau en antenne à débit égal.

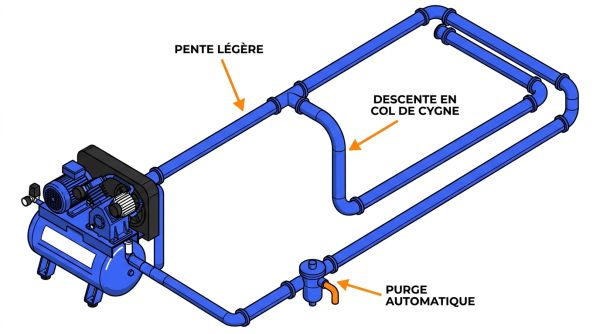

• Pente des canalisations : 1 à 2 % dans le sens d'écoulement, soit 7 mm/m minimum, pour l'évacuation des condensats vers les points bas.
• Piquages : faire partir les dérivations vers le haut depuis la conduite principale, puis descendre vers le consommateur, afin de retenir les condensats dans la conduite principale.
• Purges : installer un purgeur automatique à chaque point bas et à chaque extrémité de conduite. Si la vitesse dépasse 10 m/s au droit d'une purge, prévoir une bouteille de purge avec vidange par le bas.
• Matériaux : acier galvanisé, cuivre, aluminium anodisé. Éviter le PVC : risque d'éclatement sous pression et mauvaise gestion thermique des condensats.
