Guide des différents types de sertisseuses pour flexibles hydrauliques

Quel type de sertisseuse hydraulique recherchez-vous ? * Vous devez sélectionner une réponse avant de valider

Recevoir mes devis gratuits
Déjà 8 500 acheteurs ont trouvé leur fournisseur ce mois-ci
Temps de lecture estimé : 13min
đź’ˇ Ce qu'il faut retenir :
  • Les sertisseuses pour flexibles hydrauliques se rĂ©partissent en six grandes familles : manuelles, portatives, d'atelier compactes, industrielles, automatisĂ©es/CNC et spĂ©cialisĂ©es, chaque famille rĂ©pond Ă  un profil d'usage distinct.
  • Le choix du jeu de mors (dies) conditionne directement la conformitĂ© du sertissage : un mors non adaptĂ© Ă  la sĂ©rie d'embouts utilisĂ©e expose Ă  des fuites, Ă  l'arrachement sous pression ou Ă  l'Ă©crasement du flexible.
  • Le diamètre serti obtenu après sertissage se vĂ©rifie systĂ©matiquement avec une jauge ou un pied Ă  coulisse ; toute valeur hors tolĂ©rance impose le rebut de l'ensemble flexible-embout.
  • Les tables de sertissage fournies par le fabricant de l'embout constituent la rĂ©fĂ©rence obligatoire : elles prĂ©cisent le diamètre serti cible, la profondeur d'insertion et le jeu de mors Ă  utiliser pour chaque combinaison flexible/embout.
  • Un atelier traitant des flexibles de DN 6 Ă  DN 51 sur des chantiers TP, agricoles ou en maintenance industrielle nĂ©cessite a minima une sertisseuse d'atelier compacte monophasĂ©e, avec un parc de mors couvrant l'ensemble des sĂ©ries d'embouts utilisĂ©es.
Le sertissage d'un flexible hydraulique conditionne directement la tenue en pression de l'ensemble montĂ©. Une connexion mal sertie provoque des fuites, un arrachement de l'embout sous pression ou une rupture du flexible, avec des consĂ©quences potentiellement graves en termes de sĂ©curitĂ© des personnes et de perte de production. Pour les professionnels de la maintenance, du TP, de l'agriculture ou de l'hydraulique industrielle, choisir le bon type de sertisseuse hydraulique revient Ă  arbitrer entre mobilitĂ©, capacitĂ© de sertissage, rĂ©pĂ©tabilitĂ© et exigences qualitĂ©.
Obtenez des devis pour sertisseuses hydrauliques

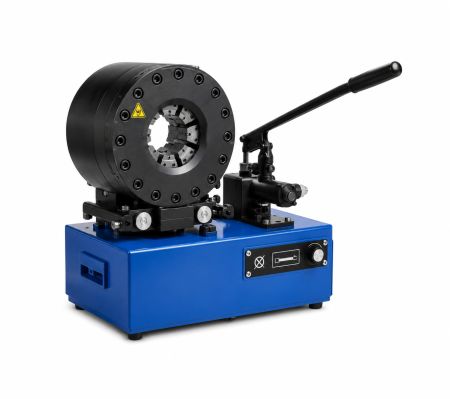

sertisseuse pour flexible hydraulique

Quels paramètres influencent la qualité du sertissage d’un flexible hydraulique ?

Un sertissage hydraulique met en jeu trois composants solidaires :
  • le flexible (tuyau avec son âme, sa ou ses tresses/spirales et sa gaine extĂ©rieure)
  • l'embout (raccord filetĂ© ou bridĂ© fixĂ© Ă  chaque extrĂ©mitĂ©) et la bague de sertissage (ferrule)
  • manchon mĂ©tallique qui vient serrer l'ensemble lors du sertissage
Les mors de la sertisseuse (appelĂ©s aussi dies) forment le cercle de compression qui dĂ©forme la ferrule autour de l'embout et du flexible.
La conformitĂ© du sertissage repose sur deux paramètres clĂ©s : le diamètre serti obtenu après Ă©crasement de la ferrule, et la profondeur d'insertion du flexible dans l'embout avant sertissage. Ces deux valeurs sont fixĂ©es par les tables de sertissage du fabricant de l'embout, pour chaque combinaison diamètre de flexible / sĂ©rie d'embouts / rĂ©fĂ©rence de ferrule.
Un diamètre serti trop grand indique un sertissage insuffisant (risque de glissement sous pression) ; un diamètre trop petit écrase le flexible et réduit sa durée de vie. La référence aux tables fabricant n'est pas optionnelle : c'est la seule garantie d'un sertissage conforme, quels que soient la machine et les mors utilisés.

Les risques d'incompatibilité surviennent fréquemment lorsqu'on associe des embouts d'une série avec des mors prévus pour une autre série, ou lorsqu'on utilise des composants de fabricants différents sans validation croisée. Ce point mérite une attention particulière dans les ateliers multi-fabricants.

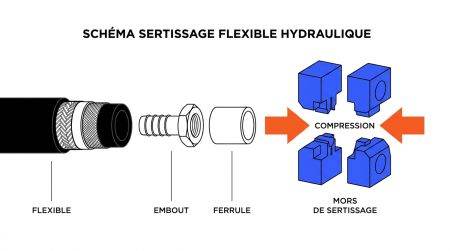

Schéma sertissage flexible hydraulique
Vous ĂŞtes fournisseur de sertisseuse hydraulique ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

Quels sont les différents types de sertisseuses pour flexibles hydrauliques ?

Sertisseuses manuelles

La sertisseuse hydraulique manuelle fonctionne par levier ou par pompe manuelle. Elle n'embarque aucune motorisation et ne nĂ©cessite aucune alimentation Ă©lectrique ou pneumatique. Sa plage de diamètre se limite gĂ©nĂ©ralement aux flexibles de petite section, autour de DN 6 Ă  DN 12, selon les fabricants. La force de sertissage reste modeste comparĂ©e aux machines motorisĂ©es.

Son usage principal est le dépannage d'urgence sur chantier, là où aucune alimentation n'est disponible : en forêt pour des engins forestiers, dans un champ en période de récolte, ou lors d'une intervention isolée en maintenance mobile. La répétabilité est faible : l'effort exercé varie selon l'opérateur, ce qui rend le contrôle du diamètre serti après chaque opération indispensable. La cadence est lente, et la fatigue opérateur limite les volumes possibles. L'investissement reste faible, de l'ordre de quelques centaines d'euros, mais les contraintes de contrôle qualité et les risques d'écarts dimensionnels la réservent à un usage ponctuel et non à une production régulière.

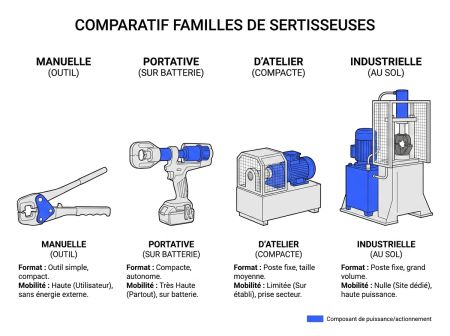

Comparatif familles de sertisseuses

Sertisseuses portatives

La sertisseuse portative embarque un groupe de puissance compact : électro-hydraulique sur batterie lithium-ion, alimentée en 12 V ou 24 V sur la prise de courant d'un véhicule, ou pneumo-hydraulique raccordée à un compresseur mobile. Elle traite généralement des flexibles allant de DN 6 à DN 25/32 selon les modèles. Ce type de machine cible les techniciens itinérants :
  • maintenance de parcs de matĂ©riels TP
  • dĂ©pannage agricole entre les champs
  • interventions sur engins de manutention
La version batterie offre une autonomie de quelques dizaines de sertissages par charge, suffisante pour une tournée de maintenance. La version 12/24 V assure une alimentation continue depuis le véhicule de service. La version pneumo-hydraulique nécessite un compresseur fourni, mais offre un cycle rapide. Le point de vigilance commun à toutes ces variantes porte sur la stabilité de la machine pendant l'opération : un positionnement incorrect du flexible dans les mors fausse le diamètre serti et génère un sertissage non conforme. L'investissement se situe typiquement entre 1 500 et 5 000 € selon les capacités et l'alimentation.

Sertisseuses d'atelier compactes

La sertisseuse d'atelier compacte fonctionne sur secteur monophasĂ© 230 V et s'installe sur un Ă©tabli ou sur un chariot atelier. Elle couvre une plage typique de DN 6 Ă  DN 38/40, avec des jeux de mors adaptĂ©s Ă  plusieurs sĂ©ries d'embouts. La sertisseuse Ă©lectro-hydraulique assure un cycle automatique et reproductible. Elle s'adresse aux petits ateliers de rĂ©paration de flexibles, aux services de maintenance industrielle de taille intermĂ©diaire et aux concessionnaires de matĂ©riels agricoles ou TP.

La répétabilité est nettement supérieure à celle des solutions manuelles ou portatives, grâce à un réglage par butée ou micrométrique. L'encombrement reste contenu : une machine de ce type tient sur 60 à 100 cm de plan de travail. L'investissement se situe généralement entre 3 000 et 8 000 €. La contrainte principale reste la limite de diamètre : les gros flexibles spiralés (4SP, 4SH, R15) dépassent généralement ses capacités maximales.

Sertisseuses d'atelier industrielles

La sertisseuse d'atelier industrielle fonctionne en triphasĂ© 400 V et dĂ©veloppe une force de sertissage nettement supĂ©rieure, gĂ©nĂ©ralement entre 400 et 1 000 kN selon les modèles. Elle traite des flexibles allant jusqu'Ă  DN 51 voire DN 63 pour certaines configurations, incluant les flexibles multi-spirales haute pression. Ce type de machine de sertissage s'intègre dans les ateliers de fabrication de flexibles hydrauliques Ă  volume significatif : fabricants de machines hydrauliques, ateliers de nĂ©goce hydraulique, services maintenance de grands sites industriels.

La cadence peut atteindre plusieurs dizaines de sertissages par heure selon le diamètre traité. La robustesse mécanique et la durabilité des composants sont dimensionnées pour un usage intensif. L'investissement se situe entre 10 000 et 30 000 € ou plus selon la capacité et les options. L'installation requiert une alimentation triphasée, un espace atelier adapté et, dans certains cas, une fixation au sol pour absorber les forces générées.

Sertisseuses automatisées et CNC

La sertisseuse automatisĂ©e ou CNC intègre un rĂ©glage automatique du diamètre cible, des mĂ©moires de programmes (parfois plusieurs centaines de recettes), un contrĂ´le en temps rĂ©el du diamètre serti, et des fonctions de traçabilitĂ© (horodatage, numĂ©ro de pièce, opĂ©rateur). Certains modèles embarquent une mesure directe du diamètre serti par capteur intĂ©grĂ©.
Elle rĂ©pond aux exigences des ateliers multi-opĂ©rateurs et des productions sĂ©riĂ©es : fabrication de circuits hydrauliques pour engins, aĂ©ronautique, marine ou industrie lourde, oĂą chaque ensemble montĂ© doit ĂŞtre traçable et conforme Ă  un dossier qualitĂ©.
Le changement de programme s'effectue en quelques secondes, ce qui réduit les erreurs de réglage entre séries. La limite principale est le coût d'acquisition, souvent au-delà de 20 000 à 50 000 €, et la nécessité de former les opérateurs à l'interface de paramétrage et à la gestion des programmes.

Sertisseuses spécialisées

Plusieurs variantes spécialisées complètent la gamme :
  • La sertisseuse Ă  tĂŞte ouverte (ou tĂŞte Ă  ouverture latĂ©rale) permet de sertir un embout positionnĂ© sur un flexible dĂ©jĂ  montĂ© sur un circuit, sans dĂ©monter l'ensemble. Elle est utilisĂ©e dans les interventions sur site oĂą le remplacement partiel d'un circuit ne permet pas de retirer le flexible du poste. La tĂŞte s'ouvre sur le cĂ´tĂ© pour envelopper l'embout en place.
  • La sertisseuse Ă  changement rapide de tĂŞte accĂ©lère la transition entre deux sĂ©ries de diamètres diffĂ©rents en atelier polyvalent, sans opĂ©ration d'outillage longue.
  • Les sertisseuses pour flexibles interlock (flexibles mĂ©talliques Ă  spirale interverrouillĂ©e) et pour flexibles spiralĂ©s haute pression nĂ©cessitent des gĂ©omĂ©tries de mors spĂ©cifiques, incompatibles avec les mors standards. Utiliser des mors inadaptĂ©s sur ces flexibles gĂ©nère des non-conformitĂ©s systĂ©matiques.
  • La distinction avec les sertisseuses pour tubes rigides mĂ©rite d'ĂŞtre claire : les sertisseuses de raccords Ă  sertir sur tube rigide (type press-fitting) utilisent des mâchoires et des gĂ©omĂ©tries totalement diffĂ©rentes. Elles ne sertissent pas des ferrules sur flexibles textiles ou spiralĂ©s et ne s'interchangent pas avec les machines dĂ©diĂ©es aux flexibles hydrauliques.
Type de sertisseuse Mobilité Capacité (ordre de grandeur) Cadence Investissement relatif Profils utilisateurs typiques
Manuelle (levier/pompe) Totale, sans alimentation Petits diamètres, DN 6 à DN 12 Faible, effort opérateur Faible (quelques centaines d'€) Dépannage chantier isolé, urgences terrain
Portative (batterie/12-24V) Élevée, véhicule de service DN 6 à DN 25/32 selon modèle Moyenne, quelques dizaines/charge Moyen (1 500 à 5 000 €) Technicien itinérant TP, agri, manutention
Atelier compacte (monophasé) Fixe ou sur chariot atelier DN 6 à DN 38/40 Bonne, cycle automatique Moyen-haut (3 000 à 8 000 €) Petit atelier, maintenance usine, concessionnaire
Atelier industrielle (triphasé) Fixe, installation dédiée DN 6 à DN 51 et plus Élevée, usage intensif Élevé (10 000 à 30 000 €) Atelier hydraulique, fabrication, maintenance lourde
Automatisée/CNC Fixe, production Large plage, multi-séries Très élevée, changement auto Très élevé (20 000 à 50 000 €+) Production sériée, multi-opérateurs, traçabilité
Spécialisée (tête ouverte, interlock) Variable selon modèle Selon spécification Variable Variable selon spécialisation Interventions sur circuit monté, flexibles spéciaux
Type de sertisseuse : Manuelle (levier/pompe)
Mobilité Totale, sans alimentation
Capacité (ordre de grandeur) Petits diamètres, DN 6 à DN 12
Cadence Faible, effort opérateur
Investissement relatif Faible (quelques centaines d'€)
Profils utilisateurs typiques Dépannage chantier isolé, urgences terrain
Type de sertisseuse : Portative (batterie/12-24V)
Mobilité Élevée, véhicule de service
Capacité (ordre de grandeur) DN 6 à DN 25/32 selon modèle
Cadence Moyenne, quelques dizaines/charge
Investissement relatif Moyen (1 500 à 5 000 €)
Profils utilisateurs typiques Technicien itinérant TP, agri, manutention
Type de sertisseuse : Atelier compacte (monophasé)
Mobilité Fixe ou sur chariot atelier
Capacité (ordre de grandeur) DN 6 à DN 38/40
Cadence Bonne, cycle automatique
Investissement relatif Moyen-haut (3 000 à 8 000 €)
Profils utilisateurs typiques Petit atelier, maintenance usine, concessionnaire
Type de sertisseuse : Atelier industrielle (triphasé)
Mobilité Fixe, installation dédiée
Capacité (ordre de grandeur) DN 6 à DN 51 et plus
Cadence Élevée, usage intensif
Investissement relatif Élevé (10 000 à 30 000 €)
Profils utilisateurs typiques Atelier hydraulique, fabrication, maintenance lourde
Type de sertisseuse : Automatisée/CNC
Mobilité Fixe, production
Capacité (ordre de grandeur) Large plage, multi-séries
Cadence Très élevée, changement auto
Investissement relatif Très élevé (20 000 à 50 000 €+)
Profils utilisateurs typiques Production sériée, multi-opérateurs, traçabilité
Type de sertisseuse : Spécialisée (tête ouverte, interlock)
Mobilité Variable selon modèle
Capacité (ordre de grandeur) Selon spécification
Cadence Variable
Investissement relatif Variable selon spécialisation
Profils utilisateurs typiques Interventions sur circuit monté, flexibles spéciaux
La lecture de ce tableau confirme que le profil d'usage prime sur tous les autres critères. Un technicien de maintenance agricole en zone rurale n'a pas besoin d'une machine CNC, mais il a besoin d'une portative fiable sur batterie. À l'inverse, un atelier fabricant des circuits hydrauliques pour engins de TP traite des volumes et des diamètres qui imposent une machine industrielle triphasée avec un parc de mors complet.

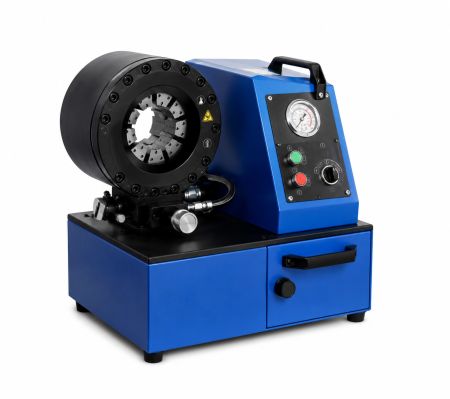

sertisseuse flexible hydraulique

Quels critères pour choisir une sertisseuse hydraulique professionnelle ?

Force, ouverture et plage de sertissage pour dimensionner la capacité utile

La méthode consiste à partir des diamètres extérieurs des flexibles et des embouts effectivement utilisés dans l'atelier ou sur le terrain, puis à vérifier que la machine couvre l'ensemble de la plage avec une marge de sécurité. L'ouverture maximale des mors doit être supérieure au plus grand diamètre de ferrule à sertir. La profondeur utile de la tête doit permettre d'engager la ferrule sans contrainte.
Pour les gros diamètres (au-delĂ  de DN 38), la force de sertissage nĂ©cessaire augmente fortement. Une machine sous-dimensionnĂ©e n'atteint pas le diamètre serti cible malgrĂ© un rĂ©glage en butĂ©e, ce qui conduit Ă  des sertissages non conformes. Il vaut mieux anticiper en sĂ©lectionnant une machine Ă  sertir dont la capacitĂ© nominale dĂ©passe lĂ©gèrement les besoins actuels.

Mors et compatibilités pour garantir un sertissage conforme

Le jeu de mors reprĂ©sente gĂ©nĂ©ralement 10 Ă  30 % du coĂ»t total d'Ă©quipement d'un atelier. Chaque sĂ©rie d'embouts (et chaque diamètre) requiert un mors dĂ©diĂ©, rĂ©fĂ©rencĂ© par le fabricant de la sertisseuse ou de l'embout. Les mors ne sont gĂ©nĂ©ralement pas interchangeables entre fabricants de machines diffĂ©rents. Les principaux points de vigilance sont les suivants :
  • Le stockage et la gestion du parc de mors constituent un coĂ»t indirect significatif (espace, inventaire, remplacement).
  • Le changement rapide de mors (systèmes Ă  baĂŻonnette ou Ă  double cĂ´nes) rĂ©duit le temps de transition entre sĂ©ries dans un atelier polyvalent.
  • L'usage de mors usĂ©s ou de mors d'un autre fabricant que celui recommandĂ© par la table de sertissage gĂ©nère des Ă©carts dimensionnels invisibles Ă  l'Ĺ“il nu, dĂ©tectables uniquement par mesure du diamètre serti.
  • Une politique atelier claire (rĂ©fĂ©rentiel interne des combinaisons flexibles/embouts/mors validĂ©es) rĂ©duit les risques de mĂ©langes non contrĂ´lĂ©s.

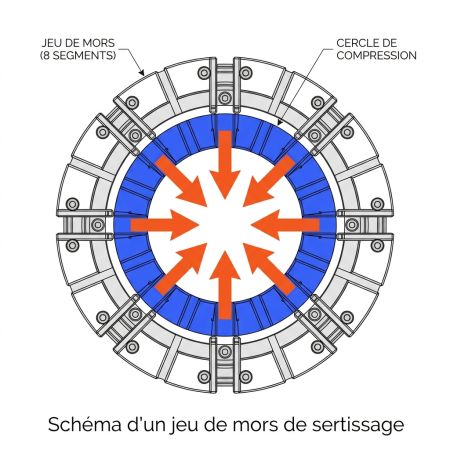

Schéma d'un jeu de mors de sertissage

Réglage et répétabilité pour assurer la précision des sertissages

Trois approches coexistent.
  • Le rĂ©glage par cales ou butĂ©e mĂ©canique est simple et robuste, mais requiert une vĂ©rification du diamètre serti Ă  chaque changement de sĂ©rie.
  • Le rĂ©glage micromĂ©trique permet un ajustement fin en dixièmes de millimètre et amĂ©liore la rĂ©pĂ©tabilitĂ© pour des productions moyennes.
  • Le rĂ©glage par programme mĂ©morisĂ© (machines automatisĂ©es) supprime l'intervention manuelle lors des changements de sĂ©rie et garantit la constance du paramètre entre opĂ©rateurs.
Pour une cadence faible et des séries courtes, la butée mécanique suffit à condition que le contrôle du diamètre serti soit systématique. Pour des volumes importants ou des exigences de traçabilité, le réglage automatique devient le critère différenciant.

Qualité et sécurité pour prévenir les défauts de sertissage

Le contrôle du diamètre serti après chaque sertissage constitue la seule validation fiable de la conformité. Il s'effectue avec un pied à coulisse ou une jauge dédiée, selon la tolérance indiquée dans la table de sertissage. Toute mesure hors tolérance impose le rebut de l'ensemble sans exception : un flexible non conforme ne s'utilise pas, même provisoirement.
Les Ă©lĂ©ments de sĂ©curitĂ© machine Ă  vĂ©rifier Ă  la rĂ©ception d'une sertisseuse incluent :
  • le carter de protection des mors en mouvement
  • le bouton d'arrĂŞt d'urgence accessible par l'opĂ©rateur
  • le retour automatique en position ouverte Ă  la fin du cycle
  • la limitation de force pour Ă©viter l'Ă©crasement accidentel
Un mauvais sertissage non détecté peut provoquer l'arrachement de l'embout sous pression, avec projection du flexible sous haute pression, un risque grave pour les personnes à proximité.

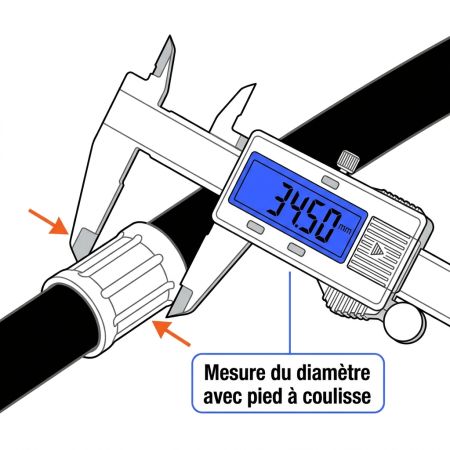

Mesure du diamètre avec pied à coulisse

Énergie, mobilité et environnement pour adapter la machine à l'usage

Le choix de l'alimentation d'une sertisseuse de flexibles hydrauliques dĂ©coule directement du contexte d'utilisation.
  • Sur site sans alimentation fixe, la batterie lithium-ion ou le 12/24 V vĂ©hicule conviennent.
  • En atelier avec prise monophasĂ©e, la machine compacte 230 V offre le meilleur rapport coĂ»t/capacitĂ©.
  • En atelier industriel avec triphasĂ© disponible, la machine industrielle triphasĂ©e s'impose pour les gros diamètres.
L'environnement conditionne également le choix : poussière, humidité, vibrations et températures extrêmes imposent des machines avec indice de protection adapté et des consignes de maintenance renforcées.

Maintenance et calibration pour maintenir des performances constantes

La maintenance prĂ©ventive d'une sertisseuse comprend le graissage rĂ©gulier des mors et des surfaces de glissement (selon les prĂ©conisations fabricant), le nettoyage des mors après chaque sĂ©rie pour Ă©viter les contaminations, la vĂ©rification pĂ©riodique des niveaux hydrauliques, et l'inspection visuelle des joints et flexible hydraulique interne.  La calibration (vĂ©rification de l'exactitude du diamètre produit par rapport au rĂ©glage) doit ĂŞtre planifiĂ©e selon la frĂ©quence d'utilisation et les exigences du système qualitĂ©.

Les signes de dérive à surveiller incluent : des diamètres sertis progressivement supérieurs au réglage (mors usés), des cycles irréguliers (pression hydraulique interne insuffisante) ou des fuites du circuit interne de la machine.

Comment assurer un sertissage hydraulique précis et reproductible ?

La qualité d'un sertissage dépend autant de la machine que du processus opérationnel appliqué. Les étapes suivantes structurent un process conforme et reproductible.
  • La coupe du flexible doit ĂŞtre nette et perpendiculaire Ă  l'axe, sans Ă©crasement de l'âme. Un outil de coupe dĂ©diĂ© (coupe-flexible ou scie Ă  ruban lente) Ă©vite les dĂ©formations qui compromettent l'insertion de l'embout.
  • L'Ă©barbage Ă©limine les bavures en bout de flexible après coupe, et le soufflage Ă  air comprimĂ© nettoie l'intĂ©rieur pour Ă©viter les contaminations de circuit.
  • La profondeur d'insertion de l'embout dans le flexible, avant mise en place de la ferrule, se vĂ©rifie avec un marquage au marqueur ou selon la cote indiquĂ©e dans la table du fabricant. Une insertion insuffisante gĂ©nère un sertissage non conforme mĂŞme si le diamètre serti est correct.
  • Le choix des mors se fait exclusivement Ă  partir de la table de sertissage du fabricant de l'embout, en croisant la rĂ©fĂ©rence de la ferrule, le type de flexible et le diamètre nominal.
  • La vĂ©rification du diamètre serti avec un pied Ă  coulisse ou une jauge calibrĂ©e clĂ´ture chaque opĂ©ration. La valeur mesurĂ©e se compare Ă  la plage de tolĂ©rance de la table fabricant.
  • Le marquage de l'ensemble serti (date, opĂ©rateur, rĂ©fĂ©rence flexible et embout) et son enregistrement dans un registre ou un système de traçabilitĂ© numĂ©rique permettent de retrouver l'historique de fabrication en cas d'incident.
  • La propretĂ© des mors et de la zone de travail conditionne la rĂ©pĂ©tabilitĂ© : des copeaux ou des particules mĂ©talliques coincĂ©s dans les mors faussent le diamètre serti produit.
Étapes de préparation du sertissage

FAQ

Quelle est la différence entre un sertissage skive et no-skive ?

Le sertissage skive (ou avec dénudage) consiste à retirer partiellement la gaine extérieure du flexible avant l'insertion de l'embout. Cette opération permet à l'embout d'agir directement sur les tresses ou spirales de renfort. Le sertissage no-skive ne nécessite pas ce retrait : l'embout est conçu pour s'insérer sous la gaine sans dénudage préalable. Les deux techniques existent et répondent à des gammes d'embouts spécifiques. La table de sertissage du fabricant précise obligatoirement laquelle s'applique pour chaque référence d'embout.

Comment vérifier qu'un sertissage est conforme ?

La vérification s'effectue par mesure du diamètre extérieur de la ferrule après sertissage, à l'aide d'un pied à coulisse ou d'une jauge spécifique. La valeur mesurée doit se situer dans la plage de tolérance indiquée par la table de sertissage du fabricant de l'embout. Le contrôle visuel complète la mesure : absence de fissure sur la ferrule, alignement concentrique entre ferrule et embout, et marquage de profondeur d'insertion visible ou conforme.

Pourquoi ne pas utiliser les tables de sertissage d'un fabricant avec les embouts d'un autre ?

Les tables de sertissage sont établies par chaque fabricant pour des combinaisons spécifiques : leurs propres embouts, ferrules, flexibles et mors. La géométrie interne des embouts, l'épaisseur des ferrules et la dureté des matériaux varient selon les fabricants. Appliquer la table d'un fabricant A à des embouts du fabricant B génère des diamètres sertis non validés, avec des risques de tenue en pression insuffisante ou d'écrasement du flexible.

Qu'est-ce qu'un flexible interlock et pourquoi nécessite-t-il une sertisseuse spécifique ?

Un flexible interlock est constitué d'une spirale métallique dont les spires s'imbriquent mécaniquement. Il transmet la flexibilité tout en résistant à la compression axiale, et s'utilise dans des applications vibratoires ou de protection de câbles. Son profil extérieur ondulé et sa rigidité imposent des mors de géométrie particulière, incompatibles avec les mors conçus pour les flexibles textiles ou spiralés classiques.

Ă€ partir de quel volume de production passer Ă  une machine industrielle ou CNC ?

La transition vers une machine industrielle se justifie dès que les diamètres traités dépassent régulièrement DN 38, que la cadence dépasse les capacités d'une machine compacte monophasée, ou que des exigences de traçabilité imposent une gestion de programmes. Pour une production multi-séries avec plusieurs opérateurs et des exigences qualité documentées, la machine automatisée ou CNC devient le choix adapté dès que le volume d'activité amortit l'investissement sur deux à trois ans.

Peut-on utiliser des mors d'une marque différente de celle de la sertisseuse ?

Techniquement, certains mors sont physiquement interchangeables entre machines de différents fabricants si les cotes d'adaptation correspondent. Cependant, la conformité du sertissage produit dépend de la validation de la combinaison mors/embout/ferrule par le fabricant de l'embout. Utiliser des mors non référencés dans la table de sertissage de l'embout annule toute garantie de conformité. La prudence impose de ne valider que les combinaisons explicitement référencées.

Quels sont les risques concrets d'un mauvais sertissage ?

Un sertissage insuffisant provoque le glissement de l'embout hors du flexible sous pression, avec projection possible du raccord et du fluide sous haute pression. Un sertissage excessif écrase l'âme du flexible, réduit sa section de passage et fragilise les tresses ou spirales, accélérant la rupture par fatigue. Dans les deux cas, les conséquences sont des fuites, des pertes de pression dans le circuit et, dans le pire des cas, des accidents corporels.

Comment gérer la compatibilité quand l'atelier utilise plusieurs séries d'embouts ?

La démarche consiste à établir un référentiel interne documentant chaque combinaison validée : référence flexible, référence embout, référence ferrule, référence mors, diamètre serti cible et tolérance. Ce document prend la forme d'une table de travail affichée au poste de sertissage. Chaque nouvelle combinaison doit faire l'objet d'une validation par mesure du diamètre serti sur plusieurs pièces avant d'être intégrée au référentiel. Cette approche élimine les erreurs de mors et les sertissages non conformes liés aux mélanges de séries.

Comment entretenir les mors pour maintenir la précision de sertissage ?

Les mors doivent être nettoyés après chaque série pour éliminer les résidus métalliques et les traces de lubrifiant contaminé. Un graissage léger des surfaces de contact avec la machine (selon la préconisation du fabricant) évite l'usure prématurée. L'état des mors se contrôle visuellement à la recherche de fissures, de déformations ou d'usure de la surface active. Des mors usés produisent des diamètres sertis progressivement supérieurs à la cible, détectables uniquement par mesure systématique.
