Comment choisir la bonne machine pour le sertissage de flexibles hydrauliques ?

• Choisir la bonne machine pour le sertissage de flexibles hydrauliques implique de croiser trois paramĂštres avant tout achat : le volume quotidien de production, la plage de diamĂštres nominaux (DN) rĂ©ellement traitĂ©e et le type de renfort du flexible (tresse, nappes, spirale acier).
• Une sertisseuse convient Ă  moins de 10 flexibles par jour ; une machine d'atelier Ă©lectrique ou Ă©lectrohydraulique s'impose dĂšs 20 Ă  50 unitĂ©s ; une presse automatisĂ©e avec mĂ©moire de cote devient pertinente au-delĂ  de 100 assemblages quotidiens.
• Le tonnage nĂ©cessaire varie de 80 Ă  120 tonnes pour des applications basse et moyenne pression, et dĂ©passe 200 tonnes pour les flexibles multi-spirales soumis Ă  haute pression.
• La sertisseuse flexible hydraulique 220V alimente un poste fixe en atelier et garantit une rĂ©gularitĂ© de cycle ; sur chantier ou en intervention mobile, une machine portative pneumatique ou Ă  pompe intĂ©grĂ©e offre l'autonomie requise.
• Un Ă©cart supĂ©rieur Ă  0,1 mm sur la cote de sertissage suffit Ă  compromettre l'Ă©tanchĂ©itĂ© du montage ; le contrĂŽle dimensionnel s'effectue entre deux empreintes opposĂ©es, au centre de la douille, avec deux mesures dĂ©calĂ©es de 90°.
• La traçabilitĂ© (enregistrement de la date, de la cote et du DN) devient un critĂšre d'achat dĂšs que la production dĂ©passe 50 flexibles par jour ou que le client exige des preuves de conformitĂ©.

Le choix d’une machine pour le sertissage de flexible hydraulique influence directement la sĂ©curitĂ© du systĂšme dans lequel il est intĂ©grĂ©. Une sertisseuse hydraulique mal dimensionnĂ©e provoque une fuite, une perte de pression de service et une baisse de performance du flexible. Chaque atelier de flexible doit analyser son volume de fabrication, ses contraintes techniques et les exigences de conformitĂ© normative. Une machine de sertissage hydraulique adaptĂ©e garantit une qualitĂ© d’assemblage, une fiabilitĂ© du montage et une longĂ©vitĂ© maĂźtrisĂ©e du flexible.

La machine pour sertissage de flexible hydraulique se dĂ©cline en plusieurs configurations selon l'usage, le mode d'alimentation disponible sur site et la cadence de production attendue. Le choix entre ces familles repose sur trois critĂšres discriminants : la mobilitĂ© requise, la capacitĂ© de puissance nĂ©cessaire et le niveau de traçabilitĂ© attendu.

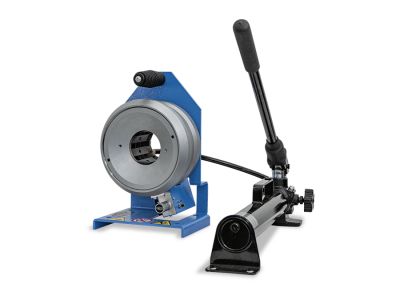

• La sertisseuse hydraulique manuelle fonctionne avec une pompe intĂ©grĂ©e et rĂ©pond aux besoins ponctuels ou au dĂ©pannage sur site. Ce type de presse Ă  sertir pour flexible hydraulique convient aux faibles volumes et aux interventions en agriculture ou en travaux publics.

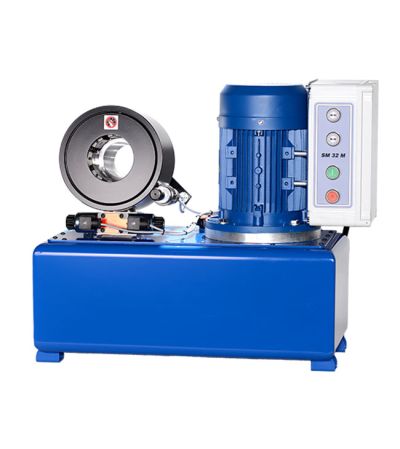

• La sertisseuse Ă©lectrique Ă©quipe gĂ©nĂ©ralement un poste de sertissage fixe. Elle amĂ©liore la rĂ©gularitĂ© du procĂ©dĂ© de pressage et rĂ©duit l'effort opĂ©rateur.

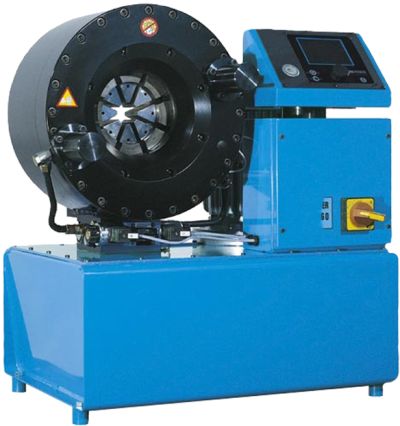

• La sertisseuse Ă©lectrohydraulique dĂ©livre un tonnage plus Ă©levĂ© et optimise la productivitĂ© atelier. Elle convient aux ateliers structurĂ©s traitant des volumes moyens Ă  soutenus.
• La machine portative ou pneumatique privilĂ©gie la compacitĂ© et la mobilitĂ©. Elle s'intĂšgre dans un vĂ©hicule de maintenance hydraulique industrielle et opĂšre sans alimentation secteur fixe.
• La presse Ă  sertir automatisĂ©e s'adresse aux ateliers spĂ©cialisĂ©s dans la fabrication de flexible en moyenne ou grande sĂ©rie. Elle mĂ©morise les paramĂštres du processus de sertissage et sĂ©curise la rĂ©pĂ©tabilitĂ©.

Les machines portatives s'avĂšrent limitĂ©es sur les gros diamĂštres ou les flexibles haute pression multi-spirales, oĂč un tonnage supĂ©rieur Ă  200 tonnes est requis. Ce paramĂštre oriente immĂ©diatement vers une presse d'atelier fixe lorsque le profil de production l'exige.

Le volume quotidien conditionne la puissance et la configuration de la machine de sertissage pour flexible hydraulique.

Un atelier qui assemble moins de 10 flexibles hydrauliques par jour peut utiliser une sertisseuse manuelle. Une production comprise entre 20 et 50 unités nécessite une sertisseuse hydraulique d'atelier capable de supporter des cycles répétés. Au-delà de 100 unités par jour, une machine à sertir avec mémoire de cote de sertissage devient cohérente, car elle évite les ressaisies de paramÚtres à chaque changement de série et réduit les risques d'erreur de réglage.

La cadence agit directement sur l'usure des mors, l'état de la presse et la stabilité de la tolérance de sertissage. Une utilisation intensive impose une organisation structurée incluant :

• un suivi rĂ©gulier de la maintenance prĂ©ventive,
• un contrĂŽle dimensionnel rĂ©alisĂ© Ă  chaque changement de sĂ©rie et aprĂšs tout remplacement de mors,
• un remplacement anticipĂ© des mĂąchoires de sertissage dĂšs que les mesures rĂ©vĂšlent une dĂ©rive de tolĂ©rance,
• un contrĂŽle systĂ©matique de la dimension de pressage sur chaque lot de fabrication.

En production intensive, la frĂ©quence de contrĂŽle dimensionnel doit augmenter proportionnellement Ă  la cadence : les mors s'usent progressivement et la dĂ©rive est rarement perceptible Ă  l'Ɠil nu avant qu'elle n'atteigne le seuil critique de 0,1 mm. Une machine de sertissage tuyau hydraulique sous-dimensionnĂ©e augmente le risque de dĂ©faut et altĂšre la fiabilitĂ© du montage. La traçabilitĂ© des paramĂštres s'avĂšre utile dĂšs que la production dĂ©passe 50 flexibles par jour, car elle permet de reconstituer l'historique d'un assemblage en cas de non-conformitĂ© dĂ©tectĂ©e en exploitation.

L'environnement industriel influence le choix de la sertisseuse hydraulique. Un atelier fixe dispose d'une alimentation électrique stable et peut installer une machine à sertir d'atelier plus volumineuse. Un camion de service privilégie une sertisseuse portative légÚre et autonome.

L'alimentation en Ă©nergie constitue un critĂšre dĂ©cisif selon la localisation du poste de travail. Une sertisseuse flexible hydraulique 220V convient Ă  un poste d'atelier fixe raccordĂ© au rĂ©seau secteur : elle dĂ©livre une puissance stable et garantit une rĂ©gularitĂ© de cycle favorable Ă  la constance de la cote de sertissage. Sur chantier ou en intervention mobile, l'alimentation 220V n'est pas toujours disponible ; une machine pneumatique alimentĂ©e par compresseur ou une sertisseuse Ă  pompe hydraulique intĂ©grĂ©e rĂ©pond Ă  cette contrainte d'autonomie. Le fonctionnement des sertisseuses hydrauliques portatives se fait Ă©galement sur alimentation 12V ou 24V depuis une prise vĂ©hicule, ce qui Ă©largit leur compatibilitĂ© avec les interventions terrain.

Les secteurs comme l'industrie lourde, l'agriculture et les travaux publics exposent les équipements aux poussiÚres, aux vibrations et aux coups de bélier. La presse à sertir pour tuyau hydraulique doit protéger efficacement le porte-mors et la cloche de sertissage. Le choix entre alimentation électrique et actionnement pneumatique dépend des ressources disponibles sur site, mais aussi de la plage de DN traitée : les machines portatives restent généralement limitées aux diamÚtres inférieurs à 50 mm, tandis que les presses d'atelier couvrent jusqu'à 90 mm voire 120 mm selon les modÚles.

La capacité de sertissage définit le diamÚtre maximal admissible par la machine. Le diamÚtre nominal (DN), le diamÚtre intérieur et le diamÚtre extérieur du tuyau hydraulique déterminent la sélection du jeu de mors.

Avant de définir la plage utile, l'atelier doit recenser l'ensemble des DN traités au quotidien, en ajoutant une marge pour anticiper les évolutions de production. Une plage de sertissage standard couvre généralement de 6 mm à 70 mm en atelier classique ; certaines machines d'atelier structuré atteignent 90 mm voire 120 mm. La rÚgle pratique consiste à retenir la machine dont la plage couvre le plus grand diamÚtre traité, augmenté d'au moins 10 % pour conserver une marge de capacité.

Le type de renfort du flexible dĂ©termine directement le tonnage requis. Les flexibles Ă  tresse acier, nappes acier ou spirale acier destinĂ©s Ă  la haute pression ou Ă  la trĂšs haute pression exigent un tonnage supĂ©rieur. Une machine pour sertissage de flexible hydraulique de 80 Ă  120 tonnes convient aux applications basse et moyenne pression. Une machine dĂ©passant 200 tonnes s'impose pour des flexibles multi-spirales soumis Ă  forte rĂ©sistance Ă  la pression ; certaines presses d'atelier spĂ©cialisĂ©es atteignent 280 tonnes pour des applications Ă  contraintes extrĂȘmes. Les flexibles thermoplastiques basse pression nĂ©cessitent un effort nettement infĂ©rieur et peuvent ĂȘtre traitĂ©s par des machines de tonnage modĂ©rĂ©, ce qui oriente vers un dimensionnement prĂ©cis plutĂŽt que vers la surpuissance systĂ©matique.

L'adĂ©quation entre les mĂąchoires de sertissage et les composants utilisĂ©s conditionne la conformitĂ© normative de l'assemblage. Chaque Ă©lĂ©ment montĂ© sur le flexible hydraulique doit ĂȘtre cohĂ©rent avec sa structure interne, notamment son renforcement acier.

Les composants concernés sont :

• l'embout Ă  sertir
• l'insert Ă  sertir
• la douille Ă  sertir
• la jupe de sertissage

Chaque configuration doit respecter les rĂ©fĂ©rentiels en vigueur comme la norme EN, la norme SAE ou la norme DIN. Pour sĂ©curiser la conformitĂ©, l'atelier doit exiger du fournisseur de raccords les tableaux de sertissage associĂ©s Ă  chaque rĂ©fĂ©rence : ces documents indiquent, pour chaque combinaison flexible/embout/douille, la cote de sertissage cible et la tolĂ©rance admise. L'absence de ces tableaux expose Ă  des rĂ©glages hasardeux qui ne peuvent pas ĂȘtre justifiĂ©s en cas de non-conformitĂ© ou d'incident.

L'Ă©quipement choisi doit permettre l'utilisation de plusieurs jeux de mors interchangeables afin de s'adapter aux diffĂ©rentes combinaisons de raccord hydraulique, de filetage, de joint torique ou de bride. La cohĂ©rence flexible/embout/mors se vĂ©rifie Ă©galement par le contrĂŽle de l'insertion du raccord avant sertissage : un raccord insuffisamment enfoncĂ© dans la douille produit une fuite au niveau de la jupe, mĂȘme avec une cote de sertissage conforme.

Une variation supérieure à 0,1 mm sur la cote de sertissage altÚre la sécurité hydraulique. Cet écart peut entraßner une perte d'étanchéité et générer une fuite hydraulique dans le circuit. La vérification de la compatibilité entre tableaux de sertissage du fabricant de raccords et les mors disponibles sur la machine constitue donc un préalable à tout démarrage de production.

La précision dépend du réglage précis de la sertisseuse flexible hydraulique. La vis micrométrique et le vernier permettent d'ajuster la dimension de pressage. Le contrÎle s'effectue à l'aide d'un pied à coulisse, de piges de contrÎle ou d'un mandrin de contrÎle.

La mesure doit ĂȘtre rĂ©alisĂ©e entre deux empreintes opposĂ©es de la bague de sertissage, au centre de la douille. Pour garantir la fiabilitĂ© du rĂ©sultat, deux mesures dĂ©calĂ©es de 90° doivent ĂȘtre rĂ©alisĂ©es et leur valeur moyenne retenue comme dimension rĂ©elle. Cette mĂ©thode permet de dĂ©tecter une conicitĂ© ou un dĂ©faut de rondeur, signaux prĂ©coces d'une usure des mors ou d'une dĂ©rive de rĂ©glage.

Une compression excessive réduit le passage interne du flexible hydraulique. Une compression insuffisante compromet l'étanchéité et augmente le risque d'arrachement sous pression de service. Une machine de sertissage tuyau hydraulique performante assure une répétabilité constante du procédé de pressage et sécurise chaque assemblage. En production série, un contrÎle visuel complémentaire (empreintes lisses, absence d'ouverture du bord avant de la douille, raccord non de travers) accompagne systématiquement le contrÎle dimensionnel.

La force de sertissage doit correspondre aux caractéristiques du flexible utilisé. Un flexible en thermoplastique basse pression demande moins d'effort qu'un flexible en caoutchouc renforcé multi-spirales destiné à un systÚme hydraulique soumis à forte contrainte.

• Un flexible en thermoplastique destinĂ© Ă  la basse pression nĂ©cessite un effort de sertissage modĂ©rĂ©.
• Un flexible en caoutchouc renforcĂ© avec spirale acier ou multi-nappes, utilisĂ© dans un systĂšme hydraulique fortement sollicitĂ©, exige un tonnage plus Ă©levĂ©.

L'ouverture des mors, la longueur du porte-mors et la rigiditĂ© de la structure influencent la prĂ©cision du sertissage tuyau hydraulique. Sur une fiche technique fabricant de sertisseuses hydrauliques, les Ă©lĂ©ments Ă  comparer sont la force maximale exprimĂ©e en tonnes, la plage de diamĂštres couverte par les mors livrĂ©s en standard, le tonnage disponible Ă  diamĂštre maximal (qui peut ĂȘtre infĂ©rieur au tonnage nominal), et la rigiditĂ© annoncĂ©e de la structure. Un contrĂŽle dimensionnel rĂ©gulier permet d'Ă©valuer la constance de la tolĂ©rance de sertissage et d'anticiper l'usure des mors. Deux machines affichant le mĂȘme tonnage nominal peuvent produire des rĂ©sultats diffĂ©rents si leur rigiditĂ© de structure ou leur qualitĂ© de guidage des mors diffĂšrent : ce paramĂštre mĂ©rite une attention particuliĂšre lors de la comparaison.

Les presse à sertir modernes intÚgrent des systÚmes numériques qui améliorent la gestion du processus de sertissage. Elles proposent :

• l'affichage de la cote de sertissage,
• la programmation par diamĂštre nominal (DN),
• la mĂ©morisation des rĂ©glages.

La pertinence de ces fonctions varie selon le contexte de production. Pour un atelier traitant moins de 10 flexibles par jour sur des rĂ©fĂ©rences stables, l'affichage numĂ©rique de la cote apporte un confort de rĂ©glage sans ĂȘtre dĂ©cisif. Pour une production de 20 Ă  50 flexibles par jour sur plusieurs rĂ©fĂ©rences de DN, la mĂ©morisation des rĂ©glages rĂ©duit les temps de changement de sĂ©rie et limite les erreurs de paramĂ©trage. Au-delĂ  de 100 flexibles par jour, la traçabilitĂ© avec enregistrement de la date, de la cote et du DN devient un critĂšre d'achat Ă  part entiĂšre : elle permet de rĂ©pondre rapidement Ă  une rĂ©clamation et de justifier la conformitĂ© d'un assemblage en cas de contrĂŽle qualitĂ©.

Certaines versions incluent des fonctions de calibrage automatique qui compensent la dĂ©rive des mors sans intervention manuelle. Ces fonctionnalitĂ©s amĂ©liorent l'organisation d'un atelier de flexible et simplifient le suivi des interventions sur pompe, vĂ©rin ou moteur intĂ©grĂ©s au systĂšme hydraulique. Les dispositifs de sĂ©curitĂ© actifs (blocage de cycle Ă  vide, arrĂȘt automatique en cas d'anomalie de pression) constituent Ă©galement un critĂšre de comparaison objectif entre presses de gamme Ă©quivalente.

L'analyse financiĂšre dĂ©passe le prix d'achat d'une sertisseuse hydraulique. Le coĂ»t total de possession (TCO) inclut notamment le coĂ»t des mĂąchoires de sertissage et des jeux de mors, la maintenance prĂ©ventive (graissage, contrĂŽle hydraulique, rĂ©glages), les opĂ©rations de calibrage et de contrĂŽle dimensionnel, ainsi que les temps d'arrĂȘt et l'immobilisation en cas de panne.

• Outillage : mors/matrices, porte-mors, kits de conversion selon les familles de raccords.
• QualitĂ© et conformitĂ© : piges/mandrins de contrĂŽle, pied Ă  coulisse, consommables et temps passĂ© au contrĂŽle des cotes.
• Maintenance : frĂ©quence d'intervention, disponibilitĂ© des piĂšces, durĂ©e de remise en service.
• Organisation : formation opĂ©rateur, traçabilitĂ©, documentation associĂ©e aux sĂ©ries.

La rentabilitĂ© dĂ©pend du volume annuel de fabrication de flexible, du temps gagnĂ© sur chaque assemblage hydraulique et de la baisse des reprises (fuites, dĂ©rives de cote) par amĂ©lioration de la rĂ©pĂ©tabilitĂ©. Une mĂ©thode simple consiste Ă  estimer : (temps gagnĂ© par sertissage × nombre d'assemblages/an) + (coĂ»t Ă©vitĂ© des interventions externes et non-conformitĂ©s) − (coĂ»ts annuels de maintenance et d'outillage). Une presse Ă  sertir adaptĂ©e amĂ©liore la rĂ©sistance thermique, la rĂ©sistance Ă  l'abrasion et la durabilitĂ© du flexible hydraulique dans chaque circuit, ce qui rĂ©duit aussi les coĂ»ts liĂ©s aux arrĂȘts machine en exploitation.

La sertisseuse flexible hydraulique 220v est adaptĂ©e dĂšs que vous disposez d’un poste fixe en atelier, avec une alimentation secteur stable et une cadence rĂ©guliĂšre. Elle facilite la rĂ©pĂ©tabilitĂ© des cycles et l’usage d’accessoires (affichage de cote, mĂ©moire, Ă©ventuellement traçabilitĂ©) utiles quand plusieurs DN sont traitĂ©s. En intervention mobile, le 220V peut devenir un point bloquant : une solution portative (pompe intĂ©grĂ©e, pneumatique ou alimentation vĂ©hicule selon les configurations) est alors plus pertinente.

Une sertisseuse portative doit d’abord ĂȘtre choisie selon la mobilitĂ© (poids, encombrement, transport en vĂ©hicule), puis selon l’énergie rĂ©ellement disponible (pneumatique avec compresseur, pompe intĂ©grĂ©e, ou alimentation depuis le vĂ©hicule). En environnement terrain (poussiĂšre, vibrations, chocs), privilĂ©giez une conception protĂ©gĂ©e du porte-mors et un rĂ©glage qui reste stable malgrĂ© les manipulations. Ces machines sont gĂ©nĂ©ralement moins adaptĂ©es aux gros DN et aux flexibles haute pression multi-spirales qui exigent un tonnage d’atelier plus Ă©levĂ©.

Pour sĂ©curiser un sertissage en sĂ©rie, la prioritĂ© est d’utiliser les tableaux de sertissage du fabricant (combinaison flexible/embout/douille/mors) et de documenter la cote visĂ©e. Le contrĂŽle dimensionnel aprĂšs sertissage (mesures opposĂ©es, et Ă  plusieurs points pour dĂ©tecter une ovalisation) permet de vĂ©rifier la rĂ©pĂ©tabilitĂ© et de dĂ©tecter une dĂ©rive liĂ©e Ă  l’usure des mors. En parallĂšle, l’enregistrement des paramĂštres (cote, DN, date) facilite la traçabilitĂ© et la gestion des non-conformitĂ©s.

La prĂ©cision attendue dĂ©pend de la combinaison flexible/raccord, mais un Ă©cart supĂ©rieur Ă  0,1 mm sur la cote est un ordre de grandeur couramment considĂ©rĂ© comme critique. La mesure se fait entre deux empreintes opposĂ©es, idĂ©alement au centre de la douille, et il est recommandĂ© de mesurer Ă  plusieurs points (par exemple deux mesures dĂ©calĂ©es de 90°) pour dĂ©tecter un dĂ©faut de rondeur. L’objectif est de garantir la rĂ©pĂ©tabilitĂ© d’un lot et de repĂ©rer rapidement une dĂ©rive liĂ©e au rĂ©glage ou Ă  l’usure des mors.

La traçabilitĂ© devient utile dĂšs que la production augmente, que plusieurs opĂ©rateurs interviennent, ou que des clients demandent des preuves de conformitĂ© : pouvoir retrouver la date, le DN et la cote appliquĂ©e accĂ©lĂšre les analyses en cas de fuite ou de rĂ©clamation. Elle prend aussi de la valeur quand l’atelier change souvent de sĂ©ries, car elle limite les erreurs de ressaisie et standardise les rĂ©glages. En pratique, au-delĂ  d’un volume rĂ©gulier (par exemple plusieurs dizaines de flexibles par jour), la traçabilitĂ© peut devenir un critĂšre d’achat au mĂȘme titre que la puissance et la plage de diamĂštres.
