Comment fonctionne un homogénéisateur ?

💡 À retenir :

• Un homogénéisateur réduit la taille des particules et des gouttelettes pour obtenir un mélange uniforme et stable : émulsion, suspension ou dispersion.
• Trois grandes familles de technologies couvrent l'essentiel des usages industriels : la haute pression (HPH), le rotor/stator à haut cisaillement et les ultrasons.
• En HPH, le produit traverse une vanne à 1 000–3 500 bar ; les mécanismes de cisaillement, turbulence et cavitation brisent les particules.
• En ultrasons, la sonotrode génère une cavitation acoustique ; l'amplitude pilote l'intensité du traitement.
• En rotor/stator, le produit passe dans un jeu étroit entre rotor et stator ; le cisaillement mécanique réduit la taille.
• Les réglages clés sont : la pression, le débit, le nombre de passes, la température et, pour les ultrasons, l'amplitude.
• Points de vigilance terrain : colmatage de la vanne (HPH avec solides), échauffement (HPH et ultrasons à haute intensité), et nettoyage adapté selon le contexte (CIP/SIP en agroalimentaire et pharmaceutique).

Dans les industries agroalimentaires, pharmaceutiques, chimiques et cosmétiques, l'homogénéisateur répond à une exigence précise : obtenir des produits homogènes stables, avec une distribution fine et reproductible des particules ou des gouttelettes. La stabilité d'une émulsion, la texture d'une crème ou la biodisponibilité d'un actif pharmaceutique dépendent directement de la qualité de l'homogénéisation. Un homogénéisateur industriel traite des volumes importants en continu pour la fabrication de boissons, d'aliments, de lotions ou de médicaments, tandis que le homogénéiseur de laboratoire sert à la mise au point de formulations et à la recherche scientifique.

Le fonctionnement d'un homogénéisateur repose sur des étapes communes  alimentation, traitement, récupération  mais les mécanismes physiques mis en jeu varient selon la technologie utilisée. Les trois familles dominantes sont la haute pression, le rotor/stator et les ultrasons, chacune agissant différemment sur les particules ou les gouttelettes pour produire un mélange stable. Un traitement peut s'effectuer par lots ou en ligne selon le volume à traiter et les contraintes de production. Un homogénéiseur de laboratoire fonctionnera sur le même principe qu'un modèle industriel, avec des spécificités propres à l'échelle et à l'application.

La substance à traiter est introduite dans la chambre d'homogénéisation via une pompe, une pipette ou un système d'alimentation intégré. Plusieurs points de préparation conditionnent la qualité du traitement et limitent les risques d'incident :

• Un prémélange préalable — réalisé avec un homogénéiseur rotor/stator ou un agitateur — réduit la taille initiale des particules et facilite le passage dans la vanne d'un HPH, en diminuant le risque de colmatage.
• La température du produit à l'entrée influence la viscosité et l'efficacité du traitement ; un produit trop froid peut augmenter la résistance à l'écoulement.
• La présence d'air ou de gaz dissous perturbe la cavitation en ultrasons et peut créer des turbulences indésirables en HPH ; un dégazage préalable améliore la régularité du traitement.
• Une filtration en amont s'impose lorsque le produit contient des solides grossiers susceptibles d'obstruer les buses ou la vanne d'un homogénéisateur haute pression.

Pour un homogénéiseur de laboratoire, l'échantillon est inséré dans un récipient approprié avant d'être placé dans l'appareil. En production industrielle, l'alimentation s'effectue en continu via une pompe calibrée au débit souhaité. Un mélangeur de laboratoire peut préparer le prémélange avant l'étape d'homogénéisation proprement dite.

Dès lors où l'échantillon est correctement introduit, l'opérateur active l'homogénéisateur via un bouton-poussoir ou une commande. Selon la technologie utilisée, le processus d'homogénéisation se déroule comme suit :

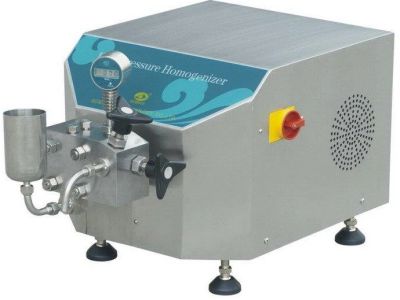

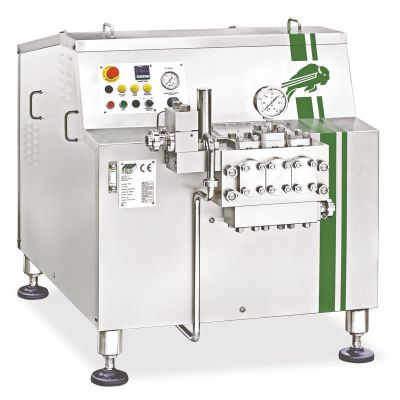

• L'homogénéisateur à haute pression utilise une pompe qui génère une pression de 1 000 à 3 500 bar pour forcer le produit à travers une vanne ou un orifice étroit. Le passage brutal crée trois effets mécaniques combinés : un cisaillement intense, une turbulence et une cavitation hydraulique. Ces forces brisent les particules et les gouttelettes en fragments plus fins qui se dispersent uniformément dans le milieu. Sur certains équipements, un deuxième étage de valve — réglé à 15–25 % de la pression totale — améliore la distribution des tailles et limite la réagglomération.

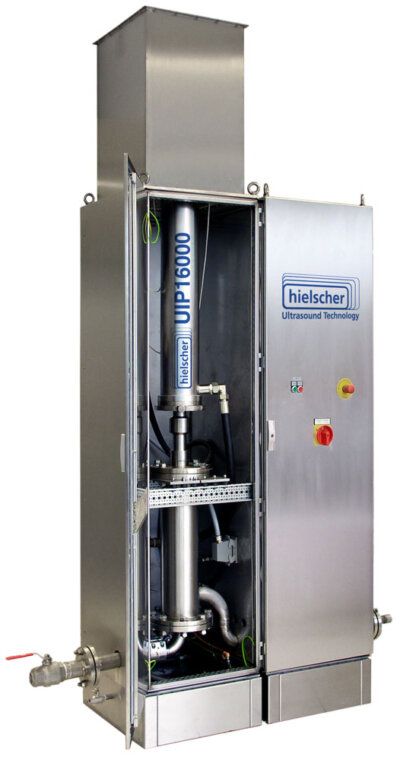

• L'homogénéisateur à ultrasons transmet des vibrations ultrasoniques de 20 à 40 kHz au produit via une sonotrode. Le générateur convertit l'énergie électrique en oscillations mécaniques via un transducteur piézoélectrique ; la sonotrode amplifie et transmet ces vibrations au liquide. La cavitation acoustique qui en résulte forme et détruit des microbulles en cycles rapides de basse et haute pression, libérant des micro-jets pouvant atteindre 280 m/s. Ce cisaillement local intense réduit la taille des gouttelettes et disperse les particules de manière homogène.
• L'homogénéisateur rotor/stator fait passer le produit dans un jeu étroit entre un rotor tournant à grande vitesse et un stator fixe. Le cisaillement mécanique intense généré dans cet entrefer fragmente les agglomérats et réduit la taille des particules. Cette technologie s'utilise aussi bien en mode batch (plongé dans une cuve) qu'en ligne dans une tuyauterie, et constitue souvent l'étape de prémélange avant un HPH.

Le produit homogénéisé se collecte à la sortie de l'homogénéisateur dans un contenant propre et adapté au contexte de production. Plusieurs points conditionnent la conformité du lot et la sécurité du procédé :

• Le contenant de collecte doit être propre, stérile et hermétique pour éviter toute contamination externe entre la sortie de l'appareil et la suite du process.
• La traçabilité du lot implique d'identifier le contenant avec les paramètres de traitement (pression, débit, nombre de passes, température) pour garantir la reproductibilité et faciliter les contrôles qualité.
• Le rinçage de l'équipement après traitement s'effectue avec le solvant ou le diluant compatible avec le produit traité, afin d'éviter les contaminations croisées entre deux lots successifs.
• En environnement agroalimentaire ou pharmaceutique, le nettoyage suit un protocole CIP (nettoyage en place) ou SIP (stérilisation en place) : les solutions de nettoyage circulent dans le circuit sans démontage de l'équipement, à une vitesse de 1,5 à 3 m/s et à des températures pouvant atteindre 100 °C pour un CIP standard.

Avant utilisation, l'homogénéisateur doit être réglé afin d'obtenir le niveau de dispersion et de désintégration désiré. Cinq paramètres de fonctionnement pilotent directement la taille des particules, la stabilité du mélange et la cadence de production : la pression, le débit, le nombre de passes, la température et, pour les appareils à ultrasons, l'amplitude.

Elle définit la force avec laquelle l'échantillon est poussé à travers la valve ou les buses d'homogénéisation. La pression créée par l'homogénéisateur provoque la désintégration des particules présentes dans l'échantillon. Plusieurs impacts opérationnels résultent du niveau de pression sélectionné :

• Une pression élevée produit une désintégration plus fine et une distribution plus étroite des tailles de gouttelettes, ce qui améliore la stabilité de l'émulsion ou de la suspension.
• Une pression réduite permet de maintenir une taille déterminée des particules et convient aux produits sensibles aux forces mécaniques intenses (protéines fragiles, actifs biotechnologiques).
• L'augmentation de la pression génère un échauffement du produit par conversion de l'énergie mécanique en chaleur ; pour chaque augmentation de 100 bar, la température du produit monte d'environ 2 à 3 °C, ce qui peut nécessiter un refroidissement intermédiaire.
• Un niveau de pression élevé accélère l'usure de la vanne et des joints d'homogénéisation ; il convient de surveiller ces pièces d'usure selon les recommandations du fabricant.

Ce paramètre doit être réglé selon les besoins de l'application. Le débit influe directement sur le temps de séjour du produit dans la zone de traitement et donc sur l'intensité du cisaillement effectivement reçu. Un débit élevé augmente la cadence de production mais réduit le temps de contact avec la valve d'homogénéisation ou la sonotrode, ce qui peut limiter l'efficacité de la réduction de taille sur certaines formulations. Un débit faible allonge le temps de résidence et favorise une désintégration plus complète des agglomérats :

• Un débit élevé implique un passage rapide de l'échantillon à travers les buses ou la valve d'homogénéisation, ce qui convient aux applications nécessitant une vitesse de production accélérée avec des formulations peu exigeantes.
• Un débit faible signifie un processus de désintégration et de mélange plus complet, principalement privilégié dans les applications qui exigent un niveau de désintégration élevé ou une distribution granulométrique très fine.
• L'ajustement du débit s'effectue conjointement avec le nombre de passes pour trouver le meilleur équilibre entre qualité du produit et rendement de production.

Le nombre de passes désigne le nombre de fois où le produit traverse la zone active de l'homogénéisateur. Ce levier influence directement la distribution granulométrique finale, la stabilité et l'énergie totale apportée au produit :

• Une seule passe suffit pour de nombreuses émulsions en HPH lorsque la pression et le prémélange sont bien ajustés ; elle minimise l'échauffement et le temps de cycle.
• Deux passes ou plus permettent d'affiner la distribution des tailles et de réduire la proportion de gouttelettes résiduelles grossières ; elles s'emploient sur des formulations exigeantes comme les nanoémulsions pharmaceutiques ou les émulsions stables à longue durée de conservation.
• Chaque passe supplémentaire augmente l'énergie transmise au produit et donc la température ; au-delà de trois à quatre passes, le rendement marginal diminue et le risque de dégradation thermique des actifs sensibles (arômes, protéines, vitamines) augmente.
• En recirculation, le produit repasse en boucle dans l'appareil jusqu'à atteindre la taille cible ; cette approche est fréquente en mode batch sur les équipements de laboratoire et de pilote.

L'homogénéisation génère de la chaleur dans toutes les technologies, par conversion de l'énergie mécanique ou acoustique. La maîtrise de la température conditionne la qualité du produit final et la sécurité du procédé :

• En HPH, l'échauffement provient de la chute de pression à la vanne et des frottements dans l'orifice ; pour chaque augmentation de 100 bar, la température du produit monte d'environ 2 à 3 °C, ce qui peut atteindre 30 à 50 °C de plus à des pressions élevées sur plusieurs passes.
• En ultrasons, la cavitation acoustique génère localement des points chauds et augmente la température globale du bain ; le mode pulsé (cycles ON/OFF) et le refroidissement par bain de glace ou circulation d'eau froide limitent cet échauffement.
• En rotor/stator, l'échauffement par cisaillement reste en général plus modéré qu'en HPH mais s'accumule sur plusieurs passages à grande vitesse.
• Pour les produits sensibles (arômes, actifs biologiques, protéines, émulsions cosmétiques), un échangeur de chaleur intercalé entre deux passes ou une double enveloppe refroidie sur la chambre de traitement permettent de maintenir la température dans la plage souhaitée.
• La viscosité du produit varie avec la température ; une dérive thermique non maîtrisée modifie le comportement rhéologique et peut fausser le réglage du débit et de la pression.

Pour les homogénéisateurs à ultrasons, l'amplitude constitue le paramètre de réglage central. Elle détermine le déplacement mécanique de la sonotrode et, en conséquence, l'intensité de la cavitation acoustique dans le milieu :

• Une amplitude élevée génère une cavitation plus intense, des micro-jets plus puissants et une réduction de taille plus rapide ; elle s'emploie sur des matrices solides ou des formulations à forte viscosité nécessitant une énergie de désintégration élevée.
• Une amplitude faible produit un traitement plus doux, adapté aux échantillons biologiques fragiles, aux émulsions sensibles à la dénaturation ou aux actifs dont la structure doit être préservée.
• Le temps de traitement s'ajuste en fonction de l'énergie spécifique à apporter ; l'efficacité dépend du couple amplitude × durée × volume traité.
• La sonotrode constitue la pièce d'usure principale de ces appareils ; elle se remplace selon l'intensité et la fréquence d'utilisation, et son état conditionne l'homogénéité de la cavitation dans le réacteur.
• L'efficacité de la sonication est conditionnée par la présence d'un milieu liquide ; l'incorporation de poudres sèches doit précéder un mouillage suffisant avant toute sonication.

Le choix de la technologie repose sur plusieurs critères liés au produit à traiter, aux objectifs de taille et de stabilité, et aux contraintes d'exploitation. Aucune technologie ne couvre tous les cas de figure : chacune présente des points forts et des limites spécifiques. Les critères déterminants à examiner avant de sélectionner un homogénéisateur sont les suivants :

• La taille de particules ou de gouttelettes cible : la HPH et les ultrasons atteignent les distributions les plus fines, jusqu'au domaine nanométrique pour certaines formulations pharmaceutiques ou alimentaires.
• La viscosité et la teneur en solides : un produit très visqueux ou chargé en solides grossiers contre-indique la HPH sans prémélange adapté, en raison du risque de colmatage de la vanne.
• Le mode de production batch ou en ligne : le rotor/stator s'intègre facilement en ligne dans une tuyauterie pour un procédé continu ; la HPH convient également au continu à fort débit ; les ultrasons s'utilisent en batch ou en ligne avec des réacteurs dédiés.
• La sensibilité thermique du produit : les produits riches en arômes volatils, en protéines actives ou en vitamines thermolabiles requièrent un contrôle strict de la température, ce qui oriente vers les ultrasons en mode pulsé ou la HPH avec refroidissement intermédiaire.
• Les exigences de nettoyage : en agroalimentaire et en pharmaceutique, les équipements doivent être compatibles CIP/SIP ; le rotor/stator et les réacteurs ultrasoniques à géométrie simple facilitent le nettoyage en place.
