Temps de lecture estimé : 8min
đź’ˇ L'essentiel Ă retenir :
- L'usinage CNC du bois pilote une fraise rotative par commande numérique sur les axes X, Y et Z pour découper, graver et percer le bois avec une précision millimétrique.
- Une CNC 3 axes couvre la découpe de panneaux et le mobilier courant, alors qu'une CNC bois 4 axes ou une CNC 5 axes vise les formes complexes à coût nettement supérieur.
- La chaîne CAO puis FAO puis G-code transforme un dessin en trajectoires d'usinage avec des logiciels comme Fusion 360, VCarve ou Aspire.
- Les paramètres se règlent autour de 14 000 à 18 000 tr/min, d'une avance de 800 à 2 000 mm/min et d'une profondeur de passe de 1,5 à 5 mm selon l'essence.
- Le pin tendre s'usine Ă 18 000 tr/min et 1 500 mm/min, tandis que le chĂŞne dur exige 16 000 tr/min, 1 000 mm/min et une passe de 2 mm.
L'usinage commande numérique bois pilote une fraise rotative par commande numérique sur les axes X, Y et Z pour découper, graver et percer le bois avec précision. Comprendre le fonctionnement, les machines 3, 4 et 5 axes, les paramètres de coupe et le budget aide à choisir une CNC pour le bois adaptée. Ce contenu détaille le processus complet pour usiner du bois efficacement, que vous fassiez appel à un service d'usinage de pièces sur mesure ou à une machine en interne.
Obtenez un devis pour un service d'usinage de pièces sur mesure
Comment fonctionne l’usinage du bois CNC ?
Principe de la commande numérique pour le bois
La machine lit des instructions numériques en G-code puis déplace une fraise rotative sur les axes X, Y et Z pour enlever de la matière. L'usinage du bois reste un procédé soustractif, à l'inverse de l'impression 3D additive. Cette soustraction offre une précision millimétrique et une répétabilité parfaite sur chaque pièce.
- Le G-code décrit les mouvements, les vitesses et les profondeurs de coupe.
- L'axe X déplace l'outil de gauche à droite.
- L'axe Y déplace l'outil vers l'avant et vers l'arrière.
- L'axe Z règle la profondeur de coupe ou remonte l'outil.

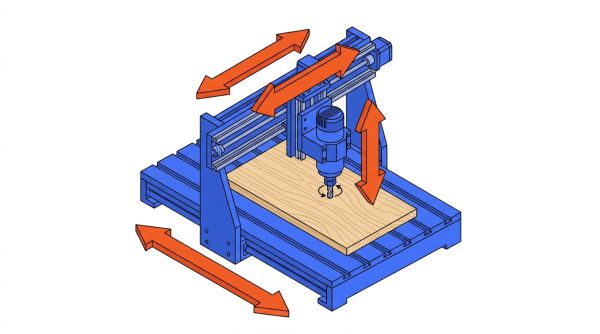

RĂ´le de la broche et des axes X Y Z
La broche rotationne généralement entre 8 000 et 24 000 tr/min. Elle porte la fraise et imprime la vitesse de coupe nécessaire au fraisage CNC bois. Les axes X, Y et Z positionnent l'outil par rapport à la pièce fixée sur la table. Ce contrôle simultané assure des trajectoires précises et des profondeurs stables.
Vous êtes fournisseur de service d'usinage de pièces sur mesure ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quelles machines CNC pour usiner du bois choisir ?
Routeur CNC et centre d'usinage Ă 3 axes
La machine 3 axes X, Y et Z suffit pour la découpe de panneaux, la gravure, le perçage et le mobilier. Les zones de travail courantes vont de 600 x 900 mm à 1 200 x 2 400 mm. Les budgets associés s'échelonnent de 1 500 € à 25 000 €. Cette configuration reste la plus répandue en menuiserie et en agencement.
- 600 x 900 mm pour un atelier compact, autour de 1 500 € à 5 000 €.
- 1 200 x 2 400 mm pour les feuilles entières, autour de 8 000 € à 25 000 €.
Machines CNC bois Ă 4 axes et 5 axes
Le 4e axe ajoute une rotation pour usiner plusieurs faces sans démontage. Le 5e axe permet les formes 3D complexes et les contre-dépouilles, avec un coût nettement supérieur. Les machines 3 axes restent souvent plus rigides et adaptées à la majorité du travail du bois. Une CNC bois 4 axes convient aux pièces tournées ou aux sculptures indexées.
Critères de choix d'une machine CNC pour le bois
Un achat pertinent repose sur des critères mesurables.
- La zone de travail utile doit couvrir 90 % des pièces produites.
- La puissance de broche varie de 0,5 kW à 6 kW selon les matériaux.
- La rigidité du châssis limite les vibrations et les imprécisions.
- Un changeur d'outils automatique augmente la cadence en production.
- La compatibilité G-code et les licences CAO/FAO conditionnent l'usage.
- Le coût total inclut l'aspiration, les fraises et la maintenance annuelle.
Comment se déroule l’usinage du bois par fraisage ?

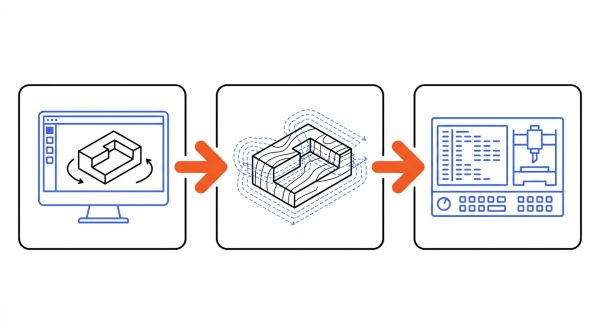

Étapes de conception CAO et programmation FAO du G-code
La conception CAO dessine la pièce en 2D ou 3D. La programmation FAO génère les trajectoires d'outil et produit le G-code. Les formats DXF, STL et OBJ circulent entre les logiciels.
- CAO : Fusion 360, SketchUp.
- FAO : VCarve, Aspire, Easel.
- G-code : langage machine interprété par le contrôleur.
Préparation du bois et fixation sur la table
Le bois doit présenter un taux d'humidité optimal de 6 à 8 % et une surface préalablement surfacée. La fixation solide sur le plateau martyre évite les déplacements pendant l'usinage sur bois.
- Fixation par brides pour les panneaux et les pièces épaisses.
- Fixation par vis Ă travers le plateau martyre.
- Table à vide pour les grandes feuilles de MDF ou de contreplaqué.
- Toujours tester les réglages sur une chute avant la pièce finale.

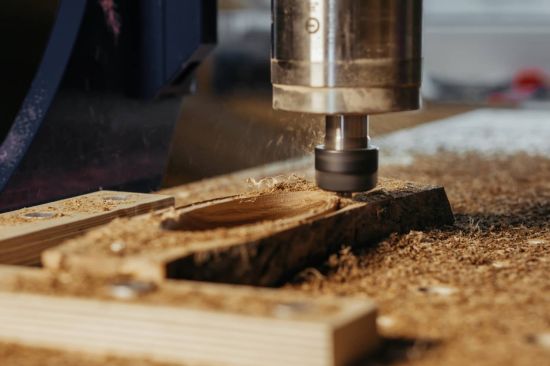

Étapes d'usinage, de finition et de ponçage des pièces
L'usinage combine plusieurs passes. La passe d'ébauche retire rapidement la matière avec une fraise à bout plat. La passe de finition restitue la géométrie finale avec une fraise sphérique. L'usinage 3D du bois impose des profondeurs croissantes et un pas latéral de 8 à 10 % du diamètre de fraise. Le ponçage final suit une progression de grains de 80 à 220, selon la finition prévue.
Quels paramètres régler pour réussir l’usinage du bois CNC ?
Vitesse de broche, avance et profondeur de passe
Les grandeurs clés se calculent avec trois formules simples. La vitesse de rotation n se calcule avec n = (1000 × Vc) / (π × D). La vitesse d'avance Vf se calcule avec Vf = n × fz × Z. La profondeur de passe ap se calcule avec ap = K × D. Vc représente la vitesse de coupe en m/min, D le diamètre de fraise en mm, fz l'avance par dent en mm/dent et Z le nombre de dents.
Pour un contreplaqué usiné avec une fraise carbure 3 mm à 2 dents, Vc vaut 500 m/min et fz vaut 0,06 mm/dent. Le calcul théorique donne n = 53 051 tr/min et Vf = 3 000 mm/min. Une machine limitée à 25 000 tr/min et 2 500 mm/min applique un ratio de réduction de 0,83. Le résultat final est n = 20 750 tr/min, Vf = 2 500 mm/min et ap = 1,5 mm.
Pour un contreplaqué usiné avec une fraise carbure 3 mm à 2 dents, Vc vaut 500 m/min et fz vaut 0,06 mm/dent. Le calcul théorique donne n = 53 051 tr/min et Vf = 3 000 mm/min. Une machine limitée à 25 000 tr/min et 2 500 mm/min applique un ratio de réduction de 0,83. Le résultat final est n = 20 750 tr/min, Vf = 2 500 mm/min et ap = 1,5 mm.

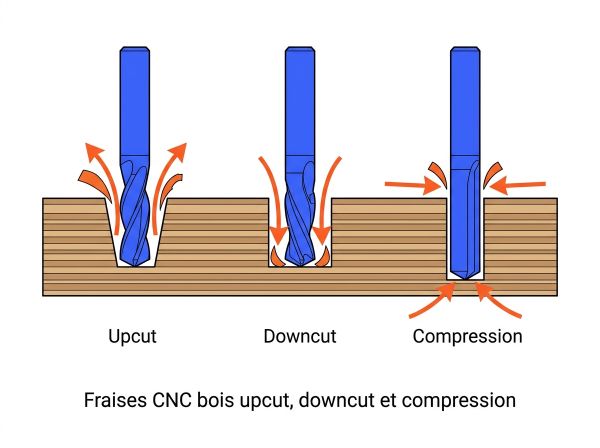

Choix des fraises pour bois massif et panneaux
Les fraises carbure de tungstène à 2 dents couvrent l'essentiel du bois usinage. Trois géométries répondent aux besoins.
- L'upcut évacue vite les copeaux, adaptée aux rainures profondes.
- La downcut protège la face supérieure, adaptée au MDF et aux faces visibles.
- La compression évite les éclats sur les deux faces, adaptée au mélaminé et au contreplaqué.
Diagnostic des copeaux et correction des défauts d'usinage
Des copeaux trop fins signalent une vitesse de coupe trop rapide ou une avance trop faible. Des copeaux trop gros indiquent une avance excessive ou une rotation lente.
| Problème | Cause probable | Correction |
|---|---|---|
| Brûlures du bois | Rotation trop lente ou avance trop faible | Réduire la rotation, augmenter l'avance, nettoyer l'outil |
| Éclats ou arrachements | Fraise mal affûtée ou fixation insuffisante | Affûter la fraise, renforcer la fixation, tester sur chute |
| Coupes inexactes | Paramètres inadaptés au bois | Revérifier les paramètres, renforcer la fixation |
| Vibrations anormales | Profondeur de passe excessive | RĂ©duire la profondeur de passe avant l'avance |
Quelles essences choisir pour l’usinage du bois avec une machine CNC ?
Bois massifs tendres et durs en usinage CNC
Les bois tendres comme le pin, le sapin et le peuplier s'usinent autour de 18 000 tr/min avec une avance de 1 500 à 1 800 mm/min. Les bois durs comme le chêne, l'érable et le noyer exigent 14 000 à 16 000 tr/min, une avance réduite et des passes plus faibles.
| Essence | Catégorie | Rotation (tr/min) | Avance (mm/min) | Passe (mm) | Fraise recommandée |
|---|---|---|---|---|---|
| Pin | Tendre | 18 000 | 1 500 | 3 | 2 dents upcut carbure |
| Sapin | Tendre | 18 000 | 1 800 | 3 | 2 dents upcut carbure |
| Peuplier | Tendre | 18 000 | 1 700 | 3 | 2 dents upcut carbure |
| ChĂŞne | Dur | 16 000 | 1 000 | 2 | 2 dents compression |
| Érable | Dur | 15 000 | 900 | 2 | 2 dents compression |
| Noyer | Dur | 16 000 | 1 000 | 2 | 2 dents compression |
| Essence : Pin | |
|---|---|
| Catégorie | Tendre |
| Rotation (tr/min) | 18 000 |
| Avance (mm/min) | 1 500 |
| Passe (mm) | 3 |
| Fraise recommandée | 2 dents upcut carbure |
| Essence : Sapin | |
|---|---|
| Catégorie | Tendre |
| Rotation (tr/min) | 18 000 |
| Avance (mm/min) | 1 800 |
| Passe (mm) | 3 |
| Fraise recommandée | 2 dents upcut carbure |
| Essence : Peuplier | |
|---|---|
| Catégorie | Tendre |
| Rotation (tr/min) | 18 000 |
| Avance (mm/min) | 1 700 |
| Passe (mm) | 3 |
| Fraise recommandée | 2 dents upcut carbure |
| Essence : ChĂŞne | |
|---|---|
| Catégorie | Dur |
| Rotation (tr/min) | 16 000 |
| Avance (mm/min) | 1 000 |
| Passe (mm) | 2 |
| Fraise recommandée | 2 dents compression |
| Essence : Érable | |
|---|---|
| Catégorie | Dur |
| Rotation (tr/min) | 15 000 |
| Avance (mm/min) | 900 |
| Passe (mm) | 2 |
| Fraise recommandée | 2 dents compression |
| Essence : Noyer | |
|---|---|
| Catégorie | Dur |
| Rotation (tr/min) | 16 000 |
| Avance (mm/min) | 1 000 |
| Passe (mm) | 2 |
| Fraise recommandée | 2 dents compression |
Usinage CNC des panneaux MDF, contreplaqué et mélaminé
Les panneaux dérivés autorisent des passes plus profondes et des avances élevées. La fraise compression convient au contreplaqué et au mélaminé, la downcut au MDF.
| Panneau | Rotation (tr/min) | Avance (mm/min) | Passe (mm) | Fraise recommandée |
|---|---|---|---|---|
| MDF | 18 000 | 2 000 | 5 | 2 dents downcut |
| Contreplaqué | 18 000 | 1 800 | 4 | 2 dents compression |
| OSB | 18 000 | 1 800 | 5 | 2 dents downcut |
| Mélaminé | 18 000 | 1 500 | 3 | 2 dents compression |
| Panneau : MDF | |
|---|---|
| Rotation (tr/min) | 18 000 |
| Avance (mm/min) | 2 000 |
| Passe (mm) | 5 |
| Fraise recommandée | 2 dents downcut |
| Panneau : Contreplaqué | |
|---|---|
| Rotation (tr/min) | 18 000 |
| Avance (mm/min) | 1 800 |
| Passe (mm) | 4 |
| Fraise recommandée | 2 dents compression |
| Panneau : OSB | |
|---|---|
| Rotation (tr/min) | 18 000 |
| Avance (mm/min) | 1 800 |
| Passe (mm) | 5 |
| Fraise recommandée | 2 dents downcut |
| Panneau : Mélaminé | |
|---|---|
| Rotation (tr/min) | 18 000 |
| Avance (mm/min) | 1 500 |
| Passe (mm) | 3 |
| Fraise recommandée | 2 dents compression |
Quels avantages concrets offre l’usinage du bois par CNC ?
Précision, répétabilité et gain de temps en production
La découpe bois CNC réduit le temps de travail manuel. Une découpe et un alésage passent d'environ 45 minutes à 8 à 12 minutes. Une machine 4x8 traite 40 à 60 feuilles par poste de 8 heures. La répétabilité parfaite garantit des séries identiques.
- Précision millimétrique sur chaque pièce.
- Répétabilité sans écart entre deux productions.
- Gain de temps de 400 % sur la découpe et l'alésage.

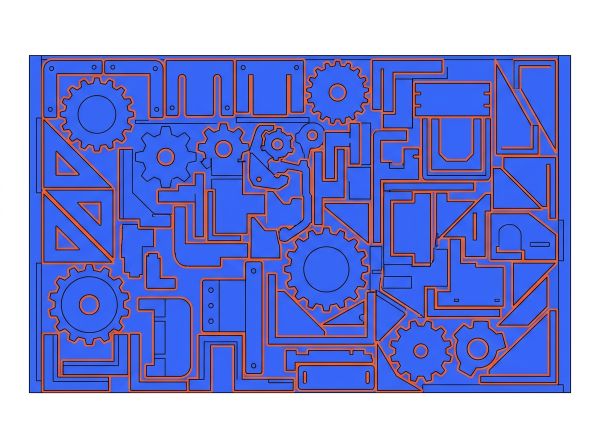

- Réduction des déchets grâce au pré-perçage précis.
Personnalisation et production en série de pièces bois
L'usinage bois sur mesure permet des formes complexes, des gravures 3D et des séries répétitives. Le rendement matière passe de 80 % à 90 à 95 % grâce à l'imbrication logicielle des pièces. Cette optimisation couvre souvent le coût de la machine sur la durée.
Quelles limites présente l'usinage sur bois en CNC ?
Gestion des éclats, poussières et usure des fraises
Les bois massifs et les panneaux peuvent arracher des fibres selon la fraise choisie. Le MDF dégage des poussières fines qui exigent une aspiration puissante. Une fraise carbure usine environ 80 à 100 feuilles avant affûtage. Un système d'aspiration de classe M et des EPI adaptés réduisent les risques respiratoires.
- Choisir une fraise downcut ou compression pour limiter les Ă©clats.
- Installer une chaussure d'aspiration reliée à un dépoussiéreur.
- Remplacer ou affûter les fraises dès les premiers signes d'usure.
- Respecter les normes de sécurité machine et porter lunettes et masque FFP2.
Coût total d'exploitation et courbe d'apprentissage
Le coût total intègre la machine, le logiciel, l'outillage, l'aspiration et la maintenance annuelle. La maintenance représente 5 à 10 % du prix de base par an. La maîtrise complète de la CAO, de la FAO et des réglages demande plusieurs mois de pratique. Un opérateur formé réduit le taux de rebut et les casses d'outils.
Quand faire appel à une entreprise de sous-traitance d’usinage ?
Faire appel à une entreprise de sous-traitance d’usinage permet de répondre à des besoins ponctuels ou réguliers de production tout en bénéficiant de compétences techniques et d’équipements spécialisés. Cette solution est particulièrement pertinente lorsque l’entreprise souhaite gagner en flexibilité, maîtriser ses délais ou produire des pièces complexes sans investir dans de nouveaux moyens de production.
La sous-traitance d’usinage peut notamment être envisagée dans les situations suivantes :
- Un manque de capacité de production interne : en période de forte activité, un sous-traitant permet d’absorber les pics de charge sans augmenter durablement les ressources internes.
- Le besoin de compétences ou de technologies spécifiques : certaines pièces nécessitent des machines CNC, des procédés d’usinage ou un savoir-faire qui ne sont pas disponibles en interne.
- La fabrication de pièces complexes ou de haute précision : une entreprise spécialisée dispose des équipements et des méthodes de contrôle adaptés aux tolérances exigeantes.
- La réalisation de prototypes ou de petites séries : externaliser l’usinage évite d’immobiliser les équipements internes pour des productions ponctuelles.
- La volonté de réduire les investissements industriels : la sous-traitance permet d’accéder à des équipements performants sans supporter leur coût d’achat, d’entretien et de renouvellement.
- Des contraintes de délais : un partenaire disposant des capacités nécessaires peut contribuer à accélérer la fabrication et à respecter les échéances de production.
- Le besoin de sécuriser la chaîne d’approvisionnement : disposer d’un sous-traitant qualifié offre une solution complémentaire pour limiter les risques liés à une panne, une surcharge ou une indisponibilité des moyens internes.
Quelles sont les questions fréquentes sur l'usinage bois CNC ?
Différence entre usinage CNC et impression 3D
L'usinage CNC enlève de la matière par fraisage soustractif sur un panneau ou une pièce de bois. L'imprimante 3D ajoute de la matière couche par couche. La CNC convient aux pièces en bois massif et panneaux, l'imprimante 3D aux prototypes en plastique.
Logiciels CAO FAO pour usiner du bois
Fusion 360 et SketchUp couvrent la CAO. VCarve, Aspire et Easel gèrent la FAO et la génération du G-code. Les licences gratuites suffisent pour débuter, les versions payantes débloquent la 3D avancée et le multi-axes.
Budget pour une machine CNC bois
Compter 1 500 € à 5 000 € pour une machine d'établi. Compter 8 000 € à 25 000 € pour une semi-professionnelle 4x8. Les machines industrielles avec changeur d'outils automatique démarrent autour de 25 000 € et dépassent 150 000 €.
SĂ©lection des fraises pour le bois
Privilégier le carbure de tungstène à 2 dents. Choisir l'upcut pour une évacuation rapide, la downcut pour protéger la face supérieure et la compression pour les panneaux mélaminés et contreplaqués.
Éviter les brûlures lors du fraisage bois
Les brûlures viennent d'une rotation trop lente ou d'une avance trop faible qui fait chauffer la fraise. Réduire la rotation, augmenter l'avance et nettoyer l'outil pour corriger le défaut. Comparer les configurations, les logiciels et les fraises selon les pièces à produire aide à réussir un projet d'usinage CNC du bois rentable.
