Dimensionner un bassin de rétention d'eau de pluie

Quel est le rôle d'un bassin de rétention ?
Quel cadre réglementaire s'applique au dimensionnement d'un bassin de rétention ?
Quelles données d'entrée sont nécessaires pour dimensionner le bassin ?
Quelles méthodes utiliser pour calculer le volume de rétention ?
Quelle typologie d'ouvrage de rétention choisir ?
Quelles vérifications effectuer après le calcul du volume ?
Quelle est la démarche de validation à transmettre au bureau d'études ?
FAQ

💡Ce qu'il faut retenir

Un bassin de rétention stocke temporairement les eaux pluviales pour limiter le débit de rejet vers le réseau ou le milieu naturel.
Le dimensionnement repose sur quatre entrées clés : surface contributive (m²), coefficient de ruissellement, intensité pluviométrique (données IDF locales) et débit de fuite autorisé (L/s).
La méthode rationnelle donne le débit de pointe entrant ; la méthode des pluies (hydrogramme) calcule le volume à stocker par différence entre entrées et sorties cumulées.
Le débit de fuite est fixé par la collectivité (PLU/PLUi, gestionnaire de réseau) ou calculé pour ne pas aggraver la situation aval (condition pré/post-développement).
Le volume final se détermine par la valeur maximale du cumul (Volume entrant – Volume sortant) sur la durée de l'événement pluvieux retenu.
Les dispositifs de régulation (orifice, régulateur vortex) assurent un rejet constant et maîtrisé ; un débit paramétrable de 1 à 25 L/s couvre la plupart des projets courants.
Le changement climatique peut justifier une majoration préventive du volume calculé (ordre de grandeur : +20 % à +23 % selon certaines études).
Ce guide permet un pré-dimensionnement : la conception définitive doit être validée par un bureau d'études hydraulique ou un ingénieur spécialisé, selon les données IDF locales et les prescriptions du gestionnaire du réseau.

Obtenez des devis pour un bassin de rétention

Le dimensionnement d'un bassin de rétention des eaux pluviales est une étape structurante de tout projet d'aménagement VRD, qu'il s'agisse d'un lotissement, d'une zone d'activités ou d'un parking. Face à la pression croissante sur les réseaux d'assainissement et à l'augmentation des épisodes pluvieux intenses, les collectivités renforcent leurs exigences de gestion à la parcelle. Calculer le bon volume de rétention et le bon débit de fuite n'est pas une formalité : un sous-dimensionnement expose à des inondations, un surdimensionnement représente un surcoût inutile.

Découvrez nos bassins de rétention

Quel est le rôle d'un bassin de rétention ?

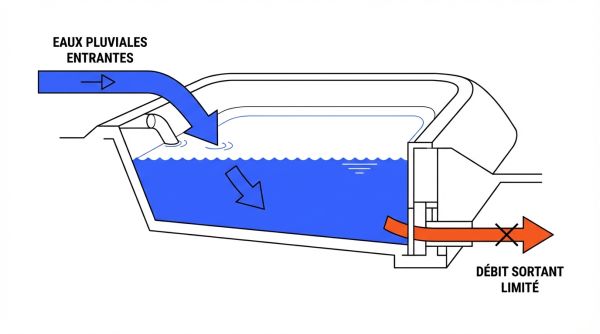

Un bassin de rétention (ou bassin d'orage, ouvrage de temporisation) a pour seul objectif de stocker temporairement les eaux pluviales afin de restituer un débit régulé et maîtrisé vers l'aval. L'eau n'est pas réutilisée : elle est retardée. La récupération d'eau de pluie vise à collecter et stocker l'eau pour un usage ultérieur (arrosage, usages industriels, sanitaires). Les deux approches sont compatibles et parfois combinées dans un même ouvrage, avec un volume de récupération et un volume de tamponnement distincts. L'infiltration, quant à elle, renvoie l'eau directement dans le sol, vers la nappe. Elle s'applique lorsque la perméabilité du sol est suffisante et que les contraintes géotechniques l'autorisent. Le principe de fonctionnement d'un bassin de rétention se résume en trois flux :

Entrant : ruissellement des surfaces imperméables vers le bassin.
Stocké : volume accumulé pendant la montée de la pluie.
Sortant régulé : rejet à débit limité via un dispositif de régulation.

Un bassin de rétention peut être conçu comme un ouvrage étanche (rejet régulé vers réseau ou milieu récepteur) ou comme un ouvrage infiltrant ou semi-infiltrant (partie du volume percole dans le sol, rechargeant la nappe). Cette distinction conditionne les calculs d'infiltration et les études géotechniques à conduire.

Quel cadre réglementaire s'applique au dimensionnement d'un bassin de rétention ?

Les documents à consulter avant tout calcul

Le dimensionnement d'un bassin de rétention ne peut pas s'effectuer sans consultation des documents locaux. Les exigences varient d'une collectivité à l'autre. Il faut consulter ces documents à consulter en priorité :

PLU / PLUi (Plan Local d'Urbanisme intercommunal) : impose souvent un débit maximal de rejet, une obligation de rétention à la parcelle, et des ratios de surfaces perméables.
Règlement d'assainissement du gestionnaire de réseau (syndicat, régie, métropole) : précise le débit de fuite autorisé et les conditions de raccordement.
Dossier Loi sur l'eau : selon la superficie imperméabilisée et l'impact sur le milieu récepteur, une déclaration ou autorisation préalable peut être requise (Code de l'environnement, LEMA 2006).
Zonage pluvial de la commune, s'il existe.

Objectifs calculables issus du cadre réglementaire

Le cadre réglementaire se traduit concrètement en trois objectifs de dimensionnement :

Débit maximal de rejet (Qfuite, en L/s) à ne pas dépasser en sortie d'ouvrage.
Pas d'aggravation aval : le débit de pointe post-aménagement ne doit pas excéder le débit de pointe pré-aménagement.
Volume de stockage suffisant pour absorber l'excès de ruissellement sur la durée critique, pour une période de retour donnée (T = 10 ans, 20 ans, 30 ans selon les exigences locales).

Quelles données d'entrée sont nécessaires pour dimensionner le bassin ?

Surface contributive et coefficients de ruissellement

La surface contributive (A, en ha ou m²) regroupe toutes les surfaces dont le ruissellement se dirige vers le bassin : toitures, parkings, voiries, espaces verts partiellement imperméabilisés. Les surfaces déconnectées (espaces verts drainant ailleurs) ne sont pas comptabilisées. Le coefficient de ruissellement (C, sans unité, compris entre 0 et 1) traduit la fraction de la pluie qui ruisselle effectivement.

Type de surface	C indicatif
Toiture, asphalte	0,85 – 0,95
Pavé béton classique	0,75 – 0,90
Pavé perméable	0,00 – 0,40
Gazon, espaces verts	0,05 – 0,40
Terre, sol nu	0,10 – 0,40

Sur une surface composite, on calcule un coefficient moyen pondéré : Cmoy = Σ(Ci × Ai) / ΣAi.

Pluie de projet : période de retour, courbes IDF et hyétogramme

La période de retour (T, en années) exprime la fréquence statistique de l'événement pluvieux retenu pour le dimensionnement. T = 10 ans signifie qu'un tel épisode a une probabilité de 10 % de survenir chaque année. Les collectivités imposent généralement T = 10 à 30 ans pour les bassins courants.
Les courbes IDF (Intensité – Durée – Fréquence) donnent l'intensité pluviométrique i (en mm/h) en fonction de la durée de la pluie et de la période de retour, pour un lieu donné. Ces données sont fournies par Météo-France et les services techniques locaux.
L'hyétogramme décrit la répartition de la pluie dans le temps (averse synthétique). Il est utilisé dans les méthodes hydrogramme pour modéliser la montée et la décrue du débit entrant.

Temps de concentration (Tc)

Le temps de concentration (Tc, en minutes) est le temps nécessaire à l'eau de ruissellement pour parcourir le chemin hydraulique le plus long depuis le point le plus éloigné du bassin versant jusqu'à l'exutoire. Tc conditionne l'intensité pluviométrique retenue dans la méthode rationnelle (durée de pluie = Tc pour le débit de pointe maximum). Il existe plusieurs formules d'estimation selon la morphologie du bassin versant ; pour les projets courants, Tc varie généralement entre 5 et 30 minutes.

Débit de fuite et exutoire aval

Le débit de fuite (Qf, en L/s) est la valeur maximale autorisée de rejet en sortie du bassin. Il est soit imposé directement par la collectivité (ex. 2 L/s/ha, 5 L/s, etc.), soit déterminé par la condition de non-aggravation aval (Qf = débit de pointe pré-aménagement pour T donné). Des dispositifs de régulation paramètrables de 1 à 25 L/s couvrent la grande majorité des projets courants.

Quelles méthodes utiliser pour calculer le volume de rétention ?

Méthode	Entrées principales	Sorties	Cas d'usage	Limites
Méthode rationnelle	A, C, i(Tc), Qf	Débit de pointe, volume approché	Pré-dimensionnement, petits BV	Ne donne pas un hydrogramme complet
Méthode des pluies (hydrogramme)	A, C, hyétogramme, Tc, Qf	Volume de stockage précis	Dimensionnement courant	Nécessite des données IDF fiables
SCS-CN	Occupation sols, type sol, CN	Volume de ruissellement, Qp	BV ruraux, sols variables	Données CN parfois difficiles à obtenir

Méthode : Méthode rationnelle
Entrées principales	A, C, i(Tc), Qf
Sorties	Débit de pointe, volume approché
Cas d'usage	Pré-dimensionnement, petits BV
Limites	Ne donne pas un hydrogramme complet

Méthode : Méthode des pluies (hydrogramme)
Entrées principales	A, C, hyétogramme, Tc, Qf
Sorties	Volume de stockage précis
Cas d'usage	Dimensionnement courant
Limites	Nécessite des données IDF fiables

Méthode : SCS-CN
Entrées principales	Occupation sols, type sol, CN
Sorties	Volume de ruissellement, Qp
Cas d'usage	BV ruraux, sols variables
Limites	Données CN parfois difficiles à obtenir

Méthode rationnelle : débit de pointe

La formule rationnelle calcule le débit de pointe entrant :
Qp = C × i × A / 360
Avec :

Qp = débit de pointe (m³/s)
C = coefficient de ruissellement (sans unité)
i = intensité pluviométrique pour la durée Tc et la période de retour T (mm/h)
A = surface contributive (ha)

Ce débit constitue le débit entrant de pointe dans le bassin. Le volume stocké s'estime alors par :
Vstockage ≈ (Qp – Qf) × Tc
Attention : cette approximation triangulaire sous-estime souvent le volume réel. Elle convient uniquement pour une première estimation avant calcul hydrogramme.

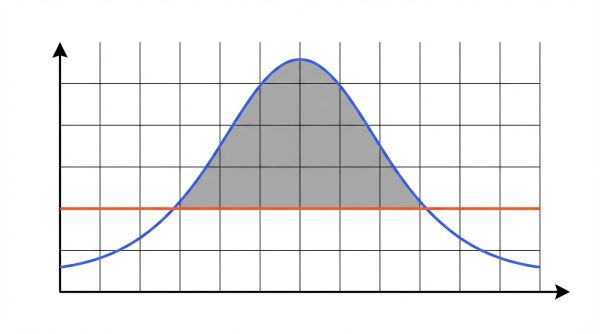

Méthode des pluies : calcul du volume par hydrogramme

La méthode des pluies construit l'hydrogramme entrant à partir du hyétogramme et calcule le volume maximal stocké par intégration :
V(t) = ∫[Qin(t) – Qout(t)] dt
Le volume de rétention à retenir correspond au maximum de V(t) sur la durée de l'averse. Qout(t) représente le débit de fuite (supposé constant si l'orifice est bien dimensionné). Cette méthode est la référence pour les projets soumis à instruction réglementaire.
Étapes opérationnelles :

Choisir la pluie de projet (T, durée critique, données IDF locales).
Construire le hyétogramme synthétique.
Calculer le débit entrant Qin(t) à chaque pas de temps.
Fixer le débit de fuite Qf (constant).
Calculer V(t) = cumul entrant – cumul sortant à chaque pas de temps.
Relever le maximum de V(t) : c'est le volume de rétention.
Appliquer un coefficient de sécurité (typiquement +10 % à +20 %) pour tenir compte des incertitudes.

Méthode SCS-CN

La méthode SCS-CN (Soil Conservation Service – Curve Number) est adaptée aux bassins versants à occupation du sol hétérogène ou à dominante rurale. Elle calcule le volume de ruissellement direct en fonction d'un paramètre CN (Curve Number), qui dépend du type de sol, de l'occupation du sol et de l'état d'humidité antécédente. Elle reste moins courante pour des projets urbains denses ; le BET la choisit selon le contexte du projet.

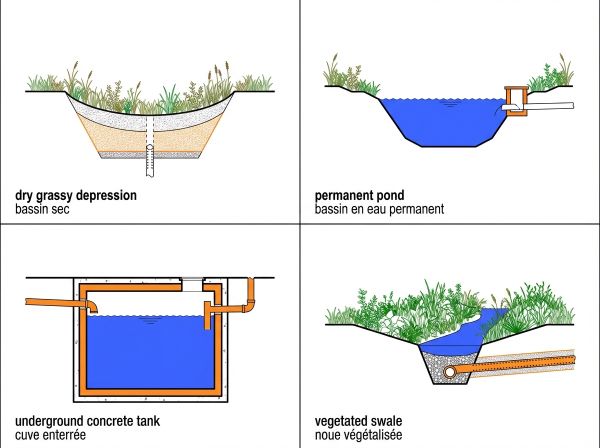

Quelle typologie d'ouvrage de rétention choisir ?

Le choix de la solution dépend des contraintes de site.

Typologie	Principe	Avantages	Inconvénients	Cas d'usage typique
Bassin sec (à ciel ouvert)	Excavation étanche, vide hors pluie	Faible coût, entretien facile	Foncier important, contrainte paysagère	Zones péri-urbaines, zones d'activités
Bassin en eau permanent	Stockage avec lame d'eau permanente	Intégration paysagère	Risque sanitaire, gestion sédiments	Projets avec contrainte paysagère

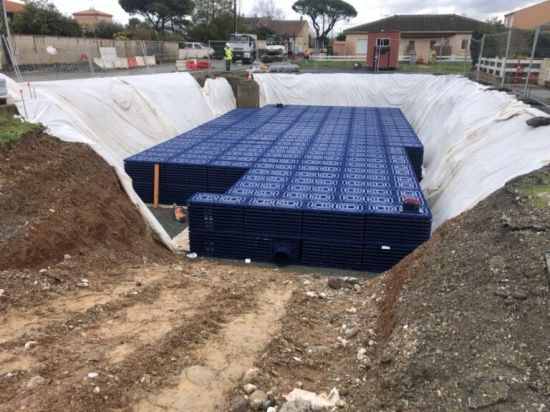

Bassin enterré (génie civil, alvéolaire)	Cuve béton ou modules plastiques	Économie de foncier	Coût de génie civil élevé, entretien complexe	Zones urbaines denses, parking
Noue / fossé enherbé	Cheminement aérien avec stockage temporaire	Infiltration possible, biodiversité	Surface linéaire requise	Lotissements, interfaces voirie/espaces verts
Structure alvéolaire (modules)	Modules plastiques, 400 L/m²	Mise en œuvre rapide, charges légères	Sensibilité au colmatage	Parkings, zones imperméabilisées

Typologie : Bassin sec (à ciel ouvert)
Principe	Excavation étanche, vide hors pluie
Avantages	Faible coût, entretien facile
Inconvénients	Foncier important, contrainte paysagère
Cas d'usage typique	Zones péri-urbaines, zones d'activités

Typologie : Bassin en eau permanent
Principe	Stockage avec lame d'eau permanente
Avantages	Intégration paysagère
Inconvénients	Risque sanitaire, gestion sédiments
Cas d'usage typique	Projets avec contrainte paysagère

Typologie : Bassin enterré (génie civil, alvéolaire)
Principe	Cuve béton ou modules plastiques
Avantages	Économie de foncier
Inconvénients	Coût de génie civil élevé, entretien complexe
Cas d'usage typique	Zones urbaines denses, parking

Typologie : Noue / fossé enherbé
Principe	Cheminement aérien avec stockage temporaire
Avantages	Infiltration possible, biodiversité
Inconvénients	Surface linéaire requise
Cas d'usage typique	Lotissements, interfaces voirie/espaces verts

Typologie : Structure alvéolaire (modules)
Principe	Modules plastiques, 400 L/m²
Avantages	Mise en œuvre rapide, charges légères
Inconvénients	Sensibilité au colmatage
Cas d'usage typique	Parkings, zones imperméabilisées

La présence d'une nappe phréatique haute contre-indique les bassins infiltrants et impose une étude géotechnique préalable. La qualité de l'eau (hydrocarbures, métaux lourds sur parkings) peut imposer un traitement préalable (décanteur-déshuileur) avant rejet ou infiltration.

Quelles vérifications effectuer après le calcul du volume ?

Surverse et trop-plein

La surverse (trop-plein) assure la sécurité de l'ouvrage en cas de pluie dépassant la pluie de projet. Elle doit être dimensionnée pour évacuer le débit de pointe d'une pluie de forte période de retour (ex. T = 100 ans) sans mettre en danger les structures ou les personnes. Le raccordement vers un exutoire sûr (réseau ou milieu naturel) doit être vérifié.

Sédimentation et entretien

Les dépôts solides s'accumulent dans les bassins et réduisent progressivement la capacité de stockage. Un bassin de décantation (piège à sédiments) en amont de l'ouvrage de stockage limite l'envasement. Le curage se réalise généralement une fois par an selon le contexte, ou selon constatation visuelle lors des inspections.
Points de maintenance à intégrer dès la conception :

Accès pour engins de curage (bassin ouvert) ou regard visitables (bassin enterré).
Zone de sédimentation en amont du régulateur.
Crépine ou dégrillage sur l'entrée du dispositif de régulation.
Possibilité d'autocurage par chasse hydraulique pour les ouvrages enterrés.

Instrumentation possible

Des bassins peuvent être équipés de capteurs pour un suivi en continu : pluviomètres, sondes de niveau piézométrique, débitmètres en sortie. Cette instrumentation facilite la détection des anomalies (bouchage du régulateur, envasement prématuré) et améliore la connaissance du fonctionnement hydraulique.

Quelle est la démarche de validation à transmettre au bureau d'études ?

Avant de soumettre le projet à validation, les éléments suivants doivent être réunis et documentés :
Livrables à produire :

Délimitation du bassin versant et surfaces contributives (plans géoréférencés).
Hypothèses de calcul explicitées : coefficients de ruissellement retenus, données IDF utilisées (source, station de référence), période de retour choisie, débit de fuite imposé.
Notes de calcul (méthode rationnelle + méthode des pluies).
Plan de masse de l'ouvrage avec cotes, raccordements (entrée, sortie, trop-plein).
Justification du choix du dispositif de régulation.
Plan de maintenance et d'exploitation prévu.
Extrait du PLU ou règlement d'assainissement justifiant les exigences retenues.

La conception définitive, les plans d'exécution et la validation réglementaire relèvent d'un bureau d'études hydraulique ou d'un ingénieur VRD qualifié, en lien avec le gestionnaire du réseau et les services de l'État si une procédure Loi sur l'eau s'applique.

FAQ

Quelle période de retour choisir pour dimensionner un bassin de rétention ?

La période de retour est fixée par la collectivité ou le gestionnaire de réseau. Elle varie généralement entre T = 10 ans (projets courants) et T = 30 ans (zones sensibles ou à fort enjeu). En l'absence de prescription explicite, T = 10 ans constitue un minimum courant pour un lotissement.

Quelle est la différence entre rétention et détention ?

La rétention stocke l'eau jusqu'à vidange complète entre deux épisodes pluvieux (bassin sec entre les pluies). La détention maintient un volume d'eau permanent (bassin en eau). Le dimensionnement reste similaire, mais les contraintes d'exploitation et de sécurité diffèrent.

Que faire si l'infiltration dans le sol est impossible ?

Un sol peu perméable ou une nappe haute impose un ouvrage de rétention étanche avec rejet régulé vers le réseau ou le milieu récepteur. Le débit de fuite est alors le seul exutoire : il doit être validé par le gestionnaire du réseau récepteur.

Comment gérer un débit de fuite très faible (inférieur à 2 L/s) ?

Un débit de fuite très faible augmente fortement le volume de rétention nécessaire et accroît le risque de colmatage de l'orifice. Un régulateur vortex est préférable à un simple orifice, car il présente une section d'admission plus grande et un risque de bouchage moindre.

Comment estimer le débit de fuite si la collectivité n'en impose pas ?

La condition de non-aggravation aval s'applique : le débit de pointe post-aménagement doit être inférieur ou égal au débit de pointe pré-aménagement pour la même période de retour. On calcule donc le débit de pointe naturel du terrain avant urbanisation et on l'adopte comme Qf.

Peut-on combiner rétention et récupération d'eau dans le même ouvrage ?

Oui, certains ouvrages combinent un volume de récupération (réutilisation) et un volume de tamponnement (régulation vers réseau). Les deux volumes doivent être dimensionnés indépendamment et clairement séparés hydrauliquement dans l'ouvrage.

Faut-il majorer le volume calculé pour le changement climatique ?

Certaines études et collectivités recommandent une majoration préventive de l'ordre de +20 % à +23 % du volume calculé, pour anticiper l'intensification des pluies liée au changement climatique. Cette majoration doit être discutée avec le BET et validée par le gestionnaire local.

Quand une procédure Loi sur l'eau est-elle obligatoire ?

Elle dépend de la superficie totale du projet et de l'impact sur le milieu. Au-delà de certains seuils (surfaces imperméabilisées, impact sur un cours d'eau), une déclaration ou une autorisation préfectorale est requise. Le BET détermine le régime applicable selon les articles R. 214-1 et suivants du Code de l'environnement.
