Surveillance de fissures : choisir un data logger

À quoi sert un data logger dans une surveillance de fissures ?
Dans quels cas un data logger devient-il pertinent pour surveiller une fissure ?
Quand un data logger n’est-il pas nécessaire pour surveiller une fissure ?
Quels paramètres mesurer pour interpréter correctement une fissure ?
Quels critères techniques comparer pour choisir un data logger ?
Comment se déroule la mise en place d’un data logger de surveillance ?

💡 Ce qu'il faut retenir :

La surveillance de fissures par data logger devient pertinente dès qu'une cinétique est incertaine ou que la fissure évolue : elle produit des mesures horodatées continues là où une jauge manuelle ne donne qu'un cliché ponctuel.
Un data logger en mode suivi renforcé génère des mesures toutes les 2 à 30 minutes avec une transmission configurable toutes les 1 à 4 heures — ce n'est pas un système d'alarme instantanée, mais un outil d'observation de tendances.
Les contextes qui justifient son déploiement sont : fissure évolutive, phases de chantier, bâtiment occupé ou ERP, post-sinistre, sol argileux en période de sécheresse/réhydratation, et litiges assurantiels.
À l'inverse, une fissure stabilisée et identifiée (retrait de joint, enduit) ne nécessite qu'un suivi visuel mensuel ou une jauge mécanique simple.
Les paramètres à mesurer combinent des grandeurs structurelles (ouverture 1D/2D, inclinaison, vibrations) et environnementales (température, humidité), seule la mesure multicanal permet d'interpréter correctement les variations.
La valeur probatoire des données repose sur quatre éléments : étalonnage traçable, horodatage fiable, intégrité des fichiers exportés et journal de pose — sans cela, les courbes ne sont pas opposables en litige.

Face à une fissure, l’observation visuelle ou la photo ponctuelle ne suffit pas toujours à comprendre si le désordre est stable, évolutif ou lié à un événement extérieur. Un data logger, ou enregistreur de données, permet de mesurer automatiquement l’évolution d’une fissure dans le temps à l’aide de capteurs adaptés. Il peut suivre l’ouverture de la fissure, mais aussi la température, l’humidité, l’inclinaison ou les vibrations selon le contexte du bâtiment. Les données horodatées aident à repérer une tendance, à documenter la situation et à orienter les décisions d’un propriétaire, d’un syndic, d’un gestionnaire ou d’un bureau d’études. Ce dispositif ne remplace toutefois pas l’avis d’un ingénieur structure lorsque la fissure présente un risque manifeste pour la sécurité.

Obtenez des devis pour un data logger

À quoi sert un data logger dans une surveillance de fissures ?

Un data logger est un dispositif électronique autonome qui mesure, horodate et stocke des données en continu à l’aide de capteurs. Utilisé ici dans le cadre d’une surveillance de fissures, il permet d’enregistrer automatiquement l’évolution d’un désordre à intervalles réguliers, sans déplacement à chaque relevé. Selon le contexte, les données peuvent être récupérées localement par USB ou Bluetooth, ou transmises à distance via Wi-Fi, LoRaWAN ou autre réseau de communication, puis exploitées sous forme de courbes et de tableaux.

Cette mesure continue apporte deux avantages majeurs. D’une part, elle met en évidence des évolutions lentes ou irrégulières que l’œil nu ne permet pas d’objectiver. D’autre part, elle aide à relier chaque variation à un événement daté, comme un épisode de gel, des travaux voisins ou une période de fortes pluies. Là où une photo ponctuelle montre un état à un instant donné, le data logger permet de suivre une évolution dans le temps.

Voir tous nos modèles de data logger

Méthode	Fréquence	Traçabilité	Interprétation
Observation visuelle	Ponctuelle, irrégulière	Aucune automatique	Subjective, non chiffrée
Jauge mécanique ou numérique	Manuelle, mensuelle à hebdomadaire	Relevés manuels, discontinus	Quantifiée mais sans contexte temporel dense
Data logger	Continue, 2 min à 1 h selon paramétrage	Automatique, horodatée, exportable	Tendances, cycles, corrélations, valeur probatoire

Méthode : Observation visuelle
Fréquence	Ponctuelle, irrégulière
Traçabilité	Aucune automatique
Interprétation	Subjective, non chiffrée

Méthode : Jauge mécanique ou numérique
Fréquence	Manuelle, mensuelle à hebdomadaire
Traçabilité	Relevés manuels, discontinus
Interprétation	Quantifiée mais sans contexte temporel dense

Méthode : Data logger
Fréquence	Continue, 2 min à 1 h selon paramétrage
Traçabilité	Automatique, horodatée, exportable
Interprétation	Tendances, cycles, corrélations, valeur probatoire

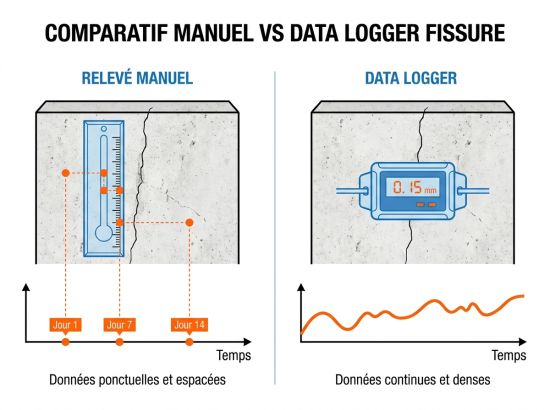

Comparatif manuel vs data logger fissure

Vous êtes fournisseur de data logger ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Dans quels cas un data logger devient-il pertinent pour surveiller une fissure ?

Le recours à un data logger devient pertinent lorsque l’observation visuelle ou le relevé manuel ne suffit plus à orienter une décision. Il permet de suivre l’évolution d’une fissure dans le temps, de détecter une accélération et de relier les variations mesurées à des événements extérieurs comme des travaux, des intempéries ou des changements de température.

Suivre une cinétique incertaine et détecter une accélération

Lorsqu’une fissure est visible mais que son rythme d’évolution reste inconnu, un relevé ponctuel peut donner une impression trompeuse de stabilité. Une fissure peut s’ouvrir rapidement sur quelques jours, puis se refermer partiellement sous l’effet des variations de température ou d’humidité. En enregistrant des mesures à intervalles réguliers, le data logger permet de distinguer une variation temporaire d’une tendance plus préoccupante. Ces données ne remplacent pas l’avis d’un ingénieur structure, mais elles lui donnent une base objective pour analyser l’évolution du désordre.

Corréler la fissure avec l'environnement, les charges et les vibrations

Une fissure peut réagir à plusieurs facteurs : température, humidité, retrait-gonflement des sols argileux, vibrations liées à des travaux voisins ou variations de charges dans le bâtiment. Un data logger multicanal peut mesurer simultanément l’ouverture de la fissure, la température, l’humidité et, si nécessaire, les vibrations. Cette corrélation évite de confondre une variation liée au climat avec une aggravation structurelle réelle.

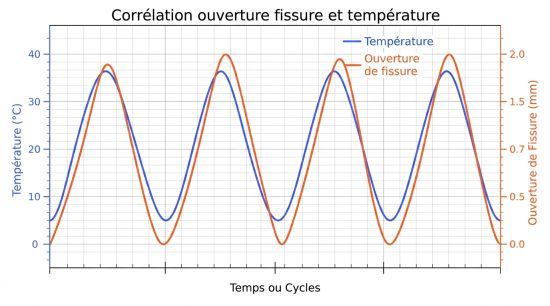

Corrélation ouverture fissure et température

Surveiller un bâtiment occupé, un ERP ou un patrimoine sensible

Dans un immeuble en copropriété, un établissement recevant du public ou un bâtiment patrimonial, le suivi d’une fissure doit souvent être documenté. Le data logger réduit les déplacements de contrôle tout en assurant une surveillance régulière. Les données exportées peuvent ensuite être partagées avec un gestionnaire, un bureau d’études, une compagnie d’assurance ou un intervenant chargé du diagnostic.

Renforcer la surveillance pendant une période sensible

Certaines situations justifient une surveillance temporaire plus précise : après un sinistre, après des travaux de reprise en sous-œuvre, pendant des travaux sur un bâtiment voisin, après une période de sécheresse suivie d’une réhydratation des sols, ou lors de cycles de gel-dégel sur des structures exposées. Dans ces cas, le data logger permet de suivre l’évolution de la fissure pendant la période critique et de conserver un historique exploitable.

Constituer un dossier en cas de litige ou d’assurance

En cas de désaccord entre propriétaires, avec une entreprise de travaux ou dans le cadre d’un dossier d’assurance, les données horodatées apportent une traçabilité utile. Les éléments les plus importants à conserver sont les courbes de mesure, l’export brut des données, le certificat d’étalonnage du capteur, le compte-rendu de pose et les paramètres de configuration du data logger.

Quand un data logger n’est-il pas nécessaire pour surveiller une fissure ?

Tous les désordres visibles ne justifient pas une surveillance instrumentée en continu. Un data logger représente un coût de matériel, de pose et d’exploitation. Il devient donc surtout pertinent lorsque l’évolution de la fissure est incertaine, que les relevés doivent être horodatés ou qu’un historique exploitable est nécessaire. Dans certains cas, un suivi manuel peut suffire :

la fissure est stable depuis plusieurs mois et a été identifiée comme esthétique ;
le désordre a déjà été diagnostiqué et ne présente pas d’évolution lors des relevés successifs ;
le bâtiment ne présente pas d’enjeu d’exploitation immédiat et un contrôle ponctuel reste suffisant ;
la fissure est en cours de traitement et un protocole de suivi manuel a été défini après intervention.

Dans ces situations, une jauge mécanique ou numérique, associée à des photos datées et à un tableau de suivi, peut constituer une solution plus simple et moins coûteuse. Si une évolution est constatée au fil des relevés, le passage à un data logger ou la consultation d’un ingénieur structure devient alors pertinent.

Quels paramètres mesurer pour interpréter correctement une fissure ?

Pour interpréter correctement l’évolution d’une fissure, il ne suffit pas toujours de mesurer son ouverture. Les données utiles dépendent du type de désordre observé, de l’environnement du bâtiment et du niveau de précision attendu. Le choix des capteurs doit donc permettre de distinguer une évolution réelle de la fissure d’une variation liée à la température, à l’humidité ou à des vibrations ponctuelles.

Mesure de l’ouverture de la fissure

L’ouverture de la fissure reste le paramètre principal à suivre. Elle permet de mesurer l’écartement entre les deux lèvres de la fissure dans le temps et d’identifier une stabilisation, une progression lente ou une accélération. Dans les cas simples, un capteur de déplacement associé à un data logger peut suffire pour obtenir un historique horodaté des variations.

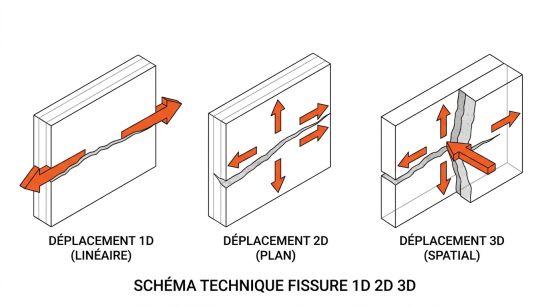

Suivi des déplacements latéraux ou verticaux

Certaines fissures ne s’ouvrent pas seulement en largeur. Les deux parties de l’ouvrage peuvent aussi se décaler latéralement ou verticalement. Dans ce cas, une mesure sur plusieurs axes peut être nécessaire afin de suivre le glissement, le désalignement ou le désaffleurement entre les deux zones concernées. Ce choix dépend de la géométrie du désordre et doit être validé par un professionnel avant la pose.

Contrôle de l’inclinaison

Lorsque la fissure s’accompagne d’un basculement, d’une déformation progressive ou d’un mouvement d’ensemble, la mesure de l’inclinaison peut compléter le suivi. Elle permet de vérifier si une partie de l’ouvrage évolue dans le temps, notamment sur un mur, un poteau, une façade ou une structure exposée à des mouvements de sol.

Analyse des vibrations

Les vibrations peuvent influencer l’évolution d’une fissure, notamment en présence de travaux voisins, de machines, de trafic routier ou d’activités industrielles. L’utilisation d’un enregistreur de vibration permet de rapprocher une variation brutale de la fissure d’un événement extérieur identifié. Cette mesure devient surtout utile lorsque le site est exposé à des sollicitations ponctuelles ou répétées.

Relevé de la température

La température est un paramètre important, car les matériaux se dilatent et se contractent selon les conditions climatiques. Une variation d’ouverture peut donc être liée à un effet thermique plutôt qu’à une aggravation structurelle. En enregistrant la température en parallèle de l’ouverture, un enregistreur de température associé au data logger aide à mieux interpréter les cycles observés.

Suivi de l’humidité

L’humidité peut jouer un rôle dans l’évolution d’une fissure, en particulier sur les bâtiments exposés aux infiltrations, aux variations saisonnières ou aux mouvements de sols argileux. L’utilisation d’un enregistreur d’humidité permet de suivre ces variations dans le temps et de mieux comprendre les effets liés à la réhydratation des sols, au retrait-gonflement ou à l’état des matériaux.

Intérêt d’un data logger multicanal

Un data logger multicanal devient pertinent lorsque plusieurs grandeurs doivent être enregistrées en même temps : ouverture de fissure, température, humidité, inclinaison ou vibrations. Cette approche permet de croiser les données et d’éviter une interprétation trop rapide. Le data logger ne remplace pas le diagnostic d’un ingénieur structure, mais il fournit une base de mesure objective pour analyser l’évolution du désordre.

Quels critères techniques comparer pour choisir un data logger ?

Le choix d’un data logger dépend du type de mesure à réaliser, de la fréquence de suivi souhaitée, de l’accessibilité du site et du niveau de traçabilité attendu. Pour la surveillance d’une fissure, l’objectif est de disposer de données fiables, horodatées et exploitables, sans multiplier les interventions sur site.

Critère	Question à poser	Impact opérationnel
Précision et résolution	Quelle est la plus petite variation détectable ?	Une résolution de 0,01 mm distingue les variations réelles du bruit de mesure
Plage de mesure	La fissure peut-elle atteindre plusieurs centimètres ?	Prévoir une plage suffisante (25, 50 ou 100 mm selon le désordre)
Fréquence d'échantillonnage	L'intervalle est-il paramétrable de 2 min à 1 h ?	Détermine la densité d'information et l'autonomie
Mémoire interne	Quelle capacité avant écrasement ou saturation ?	Un stockage insuffisant entraîne des pertes en cas de déconnexion
Autonomie batterie	Combien de temps sans intervention sur site ?	À 10 min d'intervalle : environ 20 jours ; à 30 min : environ 60 jours
Connectivité	USB, Bluetooth, Wi-Fi, LoRaWAN ou NB-IoT ?	Conditionne l'accès aux données selon la couverture réseau du site
Protection IP	Le site est-il exposé à l'humidité ou aux intempéries ?	IP67 minimum pour une pose en façade ou en sous-sol
Étalonnage	Le capteur dispose-t-il d'un certificat traçable ?	Indispensable pour la valeur probatoire et la conformité
Intégrité des données	Les données sont-elles conservées en cas de coupure ?	La mémoire non volatile évite les ruptures d'enregistrement
Nombre de voies	Faut-il mesurer plusieurs grandeurs simultanément ?	Le multicanal est nécessaire pour les corrélations T°/humidité

Fréquence d'échantillonnage

Un data logger bien paramétré distingue deux régimes :

En mode standard, une mesure toutes les 30 à 60 minutes suffit pour détecter des évolutions lentes sur plusieurs mois, avec une transmission quotidienne.
En mode renforcé (lors d'une phase de chantier ou d'un épisode évolutif), les mesures peuvent être programmées toutes les 2 à 30 minutes avec une transmission toutes les 1 à 4 heures.

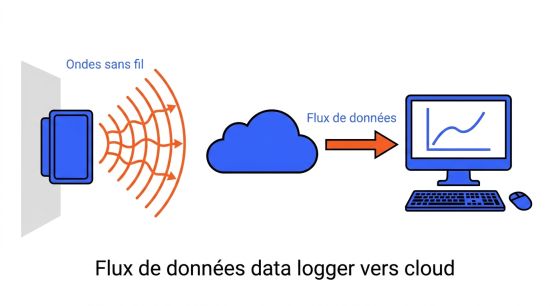

Connectivité et récupération des données

Le mode de récupération dépend de l’accessibilité du site. Une récupération par USB, carte SD ou Bluetooth peut suffire lorsque le capteur est facilement accessible. Pour un site éloigné, difficile d’accès ou nécessitant un suivi régulier, une transmission à distance via Wi-Fi, LoRaWAN, NB-IoT ou 4G peut être préférable. Le choix dépend aussi de la couverture réseau disponible sur le site.

Autonomie et mémoire interne

Plusieurs facteurs réduisent l'autonomie d'un data logger en conditions réelles : une fréquence de mesure élevée, des transmissions fréquentes, des températures basses (qui dégradent les batteries), et un boîtier inadapté à l'humidité. Les points de vigilance à vérifier avant toute pose sont les suivants :

la capacité de la mémoire interne non volatile (conservation des données en cas de coupure d'alimentation),
le comportement à saturation (écrasement des anciennes données ou arrêt de l'enregistrement),
la plage de température de fonctionnement (certains capteurs ne fonctionnent pas en dessous de -10 °C),
l'indice de protection IP (IP67 pour les environnements humides), la durée d'autonomie selon le mode d'acquisition choisi, et la possibilité de remplacement de batterie sans dépose du capteur.

Fréquence d’échantillonnage

La fréquence d’échantillonnage correspond à l’intervalle entre deux mesures. Un relevé espacé peut suffire pour suivre une évolution lente sur plusieurs semaines ou plusieurs mois. En revanche, une fréquence plus élevée devient utile pendant une phase sensible, par exemple lors de travaux voisins, après un sinistre ou en cas d’évolution rapide suspectée. Plus la fréquence est élevée, plus la consommation d’énergie et le volume de données augmentent.

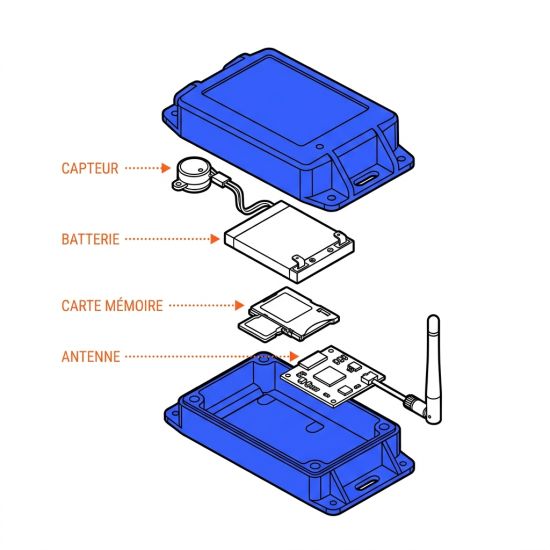

Vue éclatée composants data logger fissure

Comment se déroule la mise en place d’un data logger de surveillance ?

La mise en place d’un suivi instrumenté suit une méthode simple : définir le besoin, choisir les capteurs, installer le matériel, collecter les données et les archiver. L’objectif est d’obtenir des mesures fiables pour comprendre l’évolution de la fissure et décider des actions à mener. Les étapes principales sont les suivantes :

Définir l’objectif du suivi : vérifier la stabilisation d’une fissure, détecter une accélération, suivre l’effet de travaux voisins, surveiller une période après sinistre ou constituer un dossier d’assurance. Cet objectif détermine le choix du data logger, des capteurs, de la fréquence de mesure et de la durée de surveillance.
Examiner la fissure : repérer sa localisation, son ouverture, sa forme et son contexte. Selon la situation, l’avis d’un ingénieur structure, d’un bureau d’études ou d’un professionnel de l’instrumentation peut être nécessaire.
Choisir les mesures à suivre : ouverture de fissure, température, humidité, inclinaison ou vibrations. Le choix dépend du comportement de la fissure et des facteurs susceptibles de l’influencer.
Définir le mode de récupération des données : USB ou Bluetooth si le capteur est facilement accessible ; transmission à distance si le site est difficile d’accès ou si un suivi régulier est nécessaire.
Installer et paramétrer le matériel : poser les capteurs, identifier le point de mesure, définir la fréquence d’acquisition et vérifier le bon fonctionnement du système après installation.
Exploiter les données : analyser les mesures sous forme de courbes, de tableaux ou de rapports. L’objectif est de repérer une stabilisation, une accélération ou une variation liée à un événement extérieur.
Archiver les éléments de suivi : conserver les données brutes, les rapports, les paramètres de configuration et les informations de pose. Ces éléments peuvent être utiles en cas d’expertise, d’assurance ou de litige.

Les rôles doivent être clarifiés dès le départ. Le propriétaire, le syndic ou le gestionnaire exprime le besoin et commande la prestation. Le bureau d’études ou l’ingénieur structure définit les points de mesure et interprète les résultats. L’instrumentiste installe le matériel, le paramètre et assure l’extraction des données.
