Comment fonctionne un capteur de niveau capacitif ?

Dans un process industriel, la mesure de niveau conditionne directement la continuité de production, le contrôle de remplissage ou la sécurité des cuves. Qu’il s’agisse de liquides, de poudres ou de vrac, une mesure fiable permet d’éviter des arrêts de ligne ou des débordements pouvant générer des pertes de plusieurs centaines à plusieurs milliers d’euros par incident.

Le fonctionnement d’un capteur de niveau capacitif repose sur un principe simple : détecter une variation de capacité électrique liée à la présence ou à la hauteur d’un matériau. Concrètement, le capteur agit comme un condensateur dont les propriétés changent selon le milieu (air, liquide, solide).

Dans cette page, vous allez comprendre le principe de fonctionnement d’un capteur de niveau capacitif, identifier les paramètres qui influencent la mesure et déterminer dans quels cas cette technologie est adaptée à votre application industrielle.

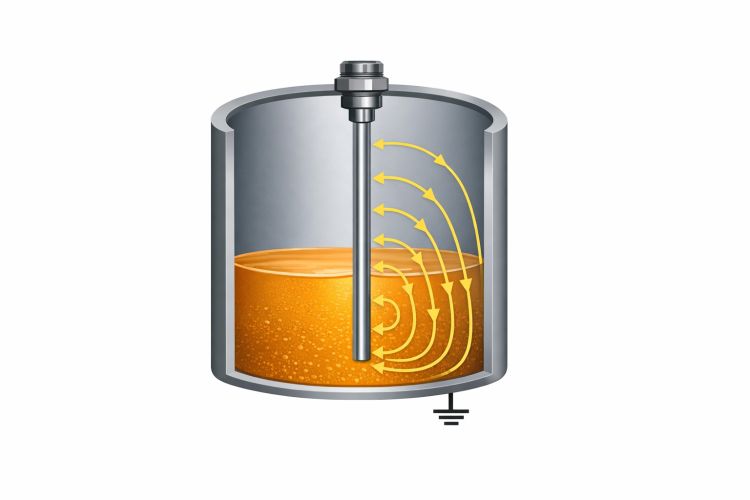

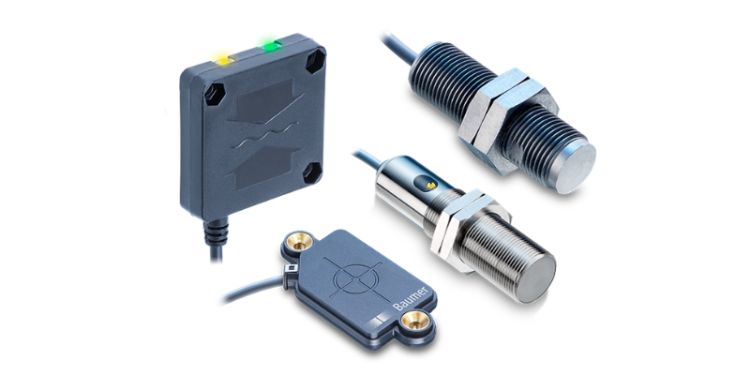

Le fonctionnement d’un capteur de niveau capacitif repose sur un condensateur formé entre une électrode active (sonde) et une référence (cuve conductrice ou masse). La capacité dépend de la surface, de la distance et du diélectrique. Dans une cuve, le produit remplace l’air autour de la sonde, modifiant la capacité mesurée.

Sonde (électrode) || Produit (diélectrique) || Cuve (GND)

→ Champ électrique

Ce qui signifie concrètement : une variation de quelques pF suffit pour détecter un niveau avec une précision de ±1 à 3 mm.

Dans le fonctionnement d’un capteur capacitif dans une cuve, la sonde génère un champ électrique local qui constitue la zone de détection. Ce champ varie selon la géométrie et la sensibilité réglée.

• Zone de détection de quelques mm à plusieurs cm
• Interaction avec liquides, poudres ou vrac
• Réglage via potentiomètre ou électronique
• Influence de l’humidité ou des dépôts

Exemple : détection à travers une cuve plastique sans perçage.
→ Réduction des coûts d’installation de 20 à 40 %.

👉 À retenir

• Principe basé sur un condensateur
• Champ électrique = zone de mesure
• Interaction directe avec le produit

Le principe de mesure d’un capteur de niveau capacitif repose sur la variation de capacité lorsque le niveau change. L’air autour de la sonde est progressivement remplacé par le produit, ce qui augmente la capacité électrique mesurée. Cette variation peut être proportionnelle à la hauteur dans une cuve homogène.

Dans le fonctionnement d’un capteur capacitif pour liquide, la constante diélectrique (εr) influence directement la sensibilité. Plus εr est élevée, plus la variation de capacité est importante et détectable.

👉 Si εr faible → réglage fin requis
👉 Si εr élevé → mesure stable

Le fonctionnement d’un capteur capacitif en milieu industriel varie selon la conductivité. Les fluides conducteurs participent au champ électrique, améliorant la détection.

Exemple : eau → mesure fiable, hydrocarbure → réglage nécessaire.
👉 Impact direct sur la précision et la stabilité.

👉 À retenir

• Variation de capacité liée au niveau
• εr = critère déterminant
• Conductivité influence la mesure

Le fonctionnement d’une sonde de niveau capacitive repose sur un circuit électronique qui mesure en continu la capacité via un signal haute fréquence. Toute variation du champ électrique modifie l’impédance du circuit, détectée instantanément par l’électronique.

• Mesure en temps réel (<100 ms)
• Détection de variations de quelques pF
• Comparaison à un seuil interne
• Compensation des parasites capacitifs

Ce qui signifie concrètement : un capteur peut prévenir un débordement en moins de 0,1 seconde.

Dans le fonctionnement d’un capteur capacitif pour mesurer le niveau, la variation capacitive est convertie en signal exploitable par un automate. L’électronique embarquée adapte le signal selon le mode de fonctionnement.

Ce qui signifie concrètement : une régulation automatique peut réduire les pertes de matière de 5 à 15 %.

Le fonctionnement d’un capteur capacitif de mesure de niveau implique une compatibilité avec les standards industriels pour une intégration rapide.

• Sortie PNP / NPN
• NO / NC (logique de commutation)
• Signal analogique 4-20 mA ou 0-10 V
• Interface IO-Link pour diagnostic
• Connecteur M12 pour câblage rapide

Exemple : pilotage automatique d’une pompe via automate programmable.

👉 À retenir

• Conversion en signal industriel standard
• Choix de sortie selon application
• Intégration directe dans un système automatisé

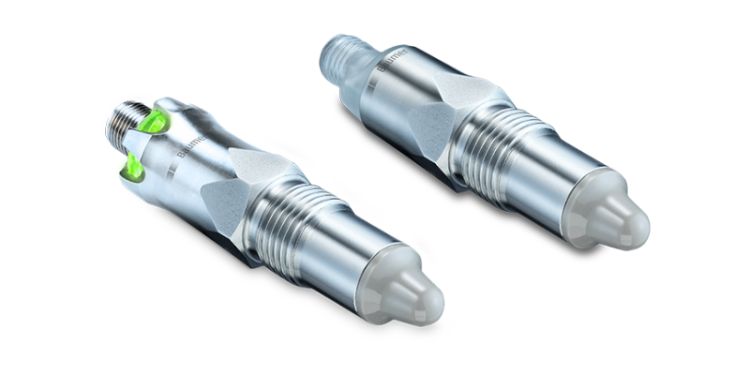

Le principe de détection d’un capteur de niveau capacitif en mode TOR repose sur un seuil : lorsque le produit atteint la zone du champ électrique, le capteur commute. Ce mode est utilisé pour sécuriser un niveau haut ou bas dans une cuve.

• Détection niveau haut (anti-débordement)
• Détection niveau bas (protection pompe)
• Temps de réponse <100 ms
• Installation simple

Exemple : arrêt automatique d’une pompe sur cuve de 1 000 L.
Ce qui signifie concrètement : éviter une perte de production pouvant dépasser 500 € par incident.

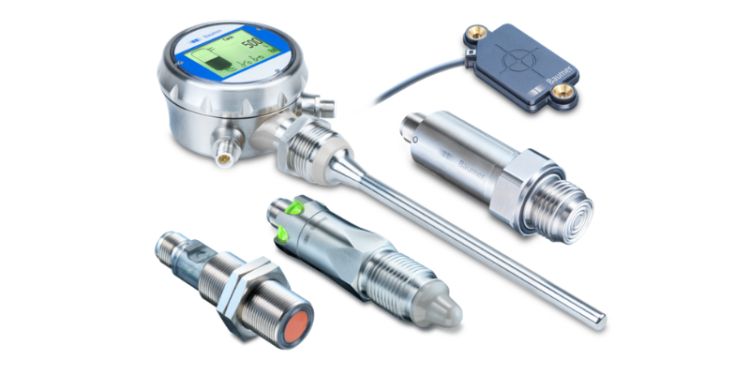

Le fonctionnement de la mesure de niveau capacitive permet un suivi continu grâce à une variation progressive de capacité le long de la sonde. Le signal analogique est proportionnel à la hauteur du produit.

Capacité ↑ → Signal analogique ↑ → Niveau ↑

Ce mode est adapté aux cuves de 1 à 5 m pour un pilotage précis.

Ce qui signifie concrètement : régulation automatique du remplissage avec une précision de 1 à 2 %, limitant les surdosages.

Le fonctionnement d’un capteur capacitif pour liquide permet une détection à travers des matériaux non conducteurs comme le plastique ou le verre. Le champ électrique traverse la paroi et détecte le produit sans contact.

• Installation externe sans perçage
• Compatible cuves plastiques
• Limité par l’épaisseur (≤10 mm)
• Sensible à la constante diélectrique

Exemple : cuve agroalimentaire → pas de contamination produit.
Ce qui signifie concrètement : réduction des coûts de maintenance de 15 à 30 %.

👉 À retenir

• Mode seuil pour sécurité
• Mode continu pour pilotage
• Détection possible sans contact

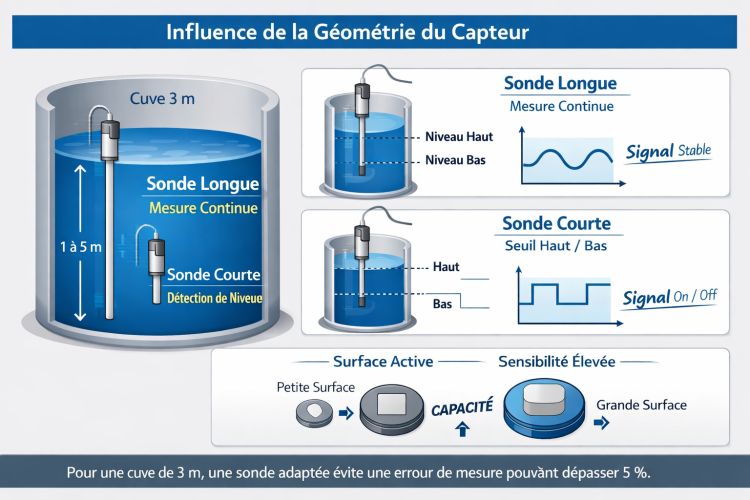

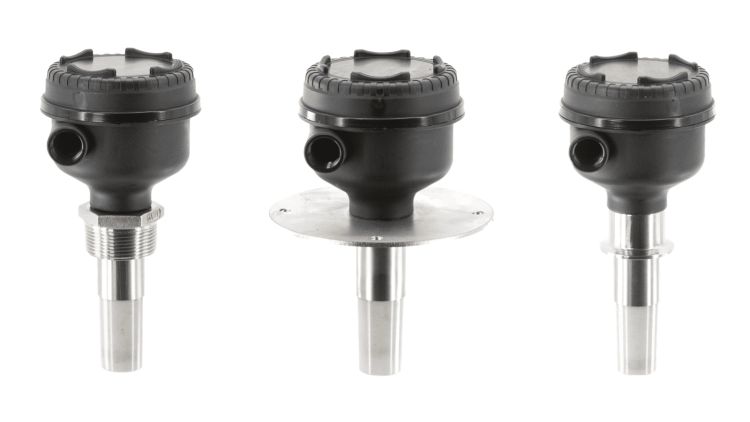

Le fonctionnement d’un capteur capacitif pour mesurer le niveau dépend de la géométrie de la sonde : longueur, forme et surface active influencent directement la capacité mesurée. Une sonde longue permet une mesure continue, tandis qu’une électrode courte est utilisée pour une détection ponctuelle.

Sonde longue → mesure continue (cuve 1 à 5 m)

Sonde courte → seuil (niveau haut/bas)

Surface ↑ → sensibilité ↑

Ce qui signifie concrètement : pour une cuve de 3 m, une sonde adaptée évite une erreur de mesure pouvant dépasser 5 %.

Dans le fonctionnement d’un capteur capacitif en milieu industriel, les paramètres électriques comme la fréquence ou l’impédance influencent la stabilité du signal. Un fluide conducteur améliore la réponse, alors qu’un fluide résistif peut introduire des variations.

• Fréquence de mesure du circuit
• Impédance du système
• Effets résistifs du fluide
• Stabilité du signal électrique

Exemple : dans un liquide conducteur, le signal reste stable même en présence de turbulence.

Le fonctionnement d’un capteur capacitif de mesure de niveau peut être perturbé par des phénomènes externes qui modifient le champ électrique autour de la sonde.

• Dépôts ou encrassement
• Humidité et condensation
• Charges électrostatiques
• Interférences capacitives

Ce qui signifie concrètement : un encrassement non compensé peut générer des fausses détections et des arrêts de production.

👉 À retenir

• Géométrie adaptée = mesure fiable
• Conditions électriques influencent la précision
• Parasites impactent la stabilité

Le fonctionnement d’un capteur capacitif pour liquide dépend directement de la constante diélectrique. Toute variation de composition modifie la capacité mesurée, ce qui impacte la précision.

• Mélange de produits (ex : eau + huile)
• Variation de densité ou température
• Changement de matière en cours de process
• Hétérogénéité du vrac

Ce qui signifie concrètement : une variation non anticipée peut générer jusqu’à 10 % d’écart de mesure.

Le fonctionnement d’un capteur capacitif en milieu industriel est influencé par les conditions physiques du process. Température, pression ou viscosité modifient le comportement électrique du milieu.

• Température élevée → dérive thermique
• Pression → modification du diélectrique
• Produits visqueux → dépôt sur sonde
• Colmatage → fausse détection

Exemple : en agroalimentaire, un dépôt peut simuler un niveau constant.
→ Impact direct sur la fiabilité de production.

Le fonctionnement d’une sonde capacitive de niveau nécessite un calibrage précis selon le produit et l’application. Chaque changement de fluide impose un ajustement.

• Calibration initiale sur site
• Réglage de sensibilité
• Recalibrage en cas de changement produit
• Dérive liée au temps ou température

Ce qui signifie concrètement : mise en service de 1 à 2 heures et nécessité de maintenance périodique.

👉 À retenir

• Sensibilité forte aux variations produit
• Conditions process influencent la mesure
• Calibration indispensable pour fiabilité
