Quelles conditions IP68 faut-il préciser pour un regard inondable ?
Quels sous-ensembles doivent être IP68 sur un débitmètre électromagnétique ?
Faut-il choisir un montage compact ou un convertisseur déporté hors du regard ?
Quelles contraintes d’un regard inondable dégradent l’étanchéité dans le temps ?
Quelles exigences demander au fabricant pour sécuriser la conformité et la garantie ?
Comment installer le débitmètre pour limiter les infiltrations et les pannes électriques ?

💡 L'essentiel à retenir :

Un débitmètre électromagnétique installé en regard inondable exige une protection IP68 contractualisée : la désignation seule ne suffit pas, les conditions d'immersion (profondeur en mètres, durée en heures ou jours, température, nature du fluide) doivent être explicitement définies et vérifiées sur la fiche technique du fabricant.
L'IP68 doit couvrir l'ensemble du système livré : boîtier capteur, boîtier convertisseur si compact, connecteurs, presse-étoupes et câble de liaison, chaque sous-ensemble constitue un point de défaillance potentiel indépendant.
En montage compact, le convertisseur électronique reste directement sur le capteur dans le regard et subit toutes les agressions ; en montage déporté, le convertisseur est placé hors du regard, éliminant le risque d'immersion de l'électronique au prix d'un câblage plus long à sécuriser.
Les regards en réseau d'assainissement exposent le matériel à la condensation, aux cycles gel/dégel, aux atmosphères H2S et aux hydrocarbures : ces agressions dégradent les joints et les câbles sur le long terme, même sur un appareil annoncé submersible.
Avant commande, exiger du fabricant les conditions exactes d'essai d'immersion déclarées (profondeur et durée testées), les limites de garantie en cas d'immersion répétée et la documentation des essais réalisés.
À l'installation, la boucle de goutte sur chaque câble, la mise à la terre conforme et la présence d'un parafoudre sur la ligne de transmetteur réduisent les retours SAV liés aux entrées d'eau et aux surtensions.

Un regard susceptible d’être inondé expose le débitmètre électromagnétique à des contraintes que la seule mention « IP68 » sur une fiche produit ne couvre pas toujours. Profondeur d’immersion, durée d’exposition, nature du fluide, atmosphère corrosive et cycles thermiques doivent être clairement spécifiés pour sécuriser la disponibilité de la mesure, la garantie fabricant et la fiabilité de la mesure de débit. Ce guide aide les exploitants eau/assainissement, les intégrateurs et les bureaux d’études à définir correctement l’indice de protection, à choisir l’architecture adaptée, compacte ou déportée, et à réussir l’installation en regard.

Devis pour un débitmètre électromagnétique

Quelles conditions IP68 faut-il préciser pour un regard inondable ?

L’indice de protection IP68 indique qu’un équipement peut supporter une immersion prolongée, dans des conditions définies par le fabricant. C’est précisément ce point qui doit être clarifié avant l’installation d’un débitmètre électromagnétique en regard inondable. Contrairement à l’IP67, généralement associé à une immersion temporaire jusqu’à 1 m pendant 30 minutes, l’IP68 ne correspond pas à une condition unique et universelle. Deux appareils affichant la même mention IP68 peuvent donc présenter des niveaux de résistance très différents selon les essais réellement réalisés.

Pour éviter toute ambiguïté technique ou contractuelle, plusieurs paramètres doivent être précisés dès la consultation :

La profondeur maximale d’immersion : elle s’exprime en mètres de hauteur d’eau ou en pression équivalente. Un regard de 3 m totalement immergé exerce environ 0,3 bar de pression sur le boîtier. La fiche technique doit donc confirmer que l’essai IP68 couvre bien cette contrainte.
La durée d’immersion continue : un épisode de crue de quelques heures ne sollicite pas l’équipement de la même manière qu’une submersion de plusieurs jours. Certains essais fabricants couvrent 24 h ou 48 h, mais une immersion plus longue doit être validée explicitement.
La température du fluide et de l’environnement : les variations thermiques influencent la dilatation des joints, le comportement des presse-étoupes et l’étanchéité globale du boîtier. Un regard urbain peut dépasser 30 °C en été et descendre près de 0 °C en hiver.
La nature du fluide d’immersion : une eau claire n’a pas le même impact qu’une eau chargée en boues, hydrocarbures, solvants ou effluents industriels. Les matériaux d’étanchéité, comme les joints EPDM, doivent être compatibles avec les substances présentes dans le regard.

À vérifier impérativement sur la fiche technique fabricant : la profondeur testée, la durée exacte d’immersion, la nature du fluide utilisé pendant l’essai et la résistance aux cycles répétés d’inondation.

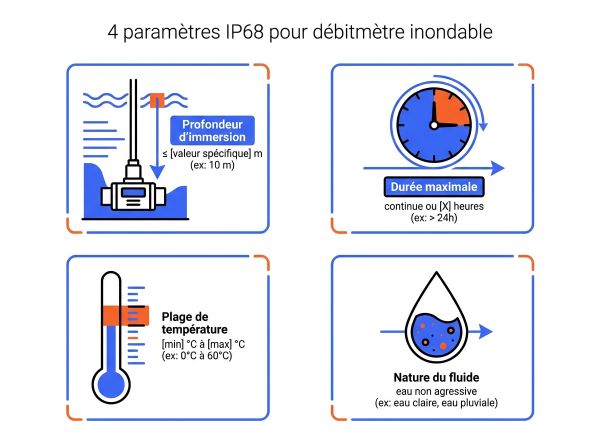

4 paramètres IP68 pour débitmètre inondable

Voir nos débitmètres électromagnétiques

Quels sous-ensembles doivent être IP68 sur un débitmètre électromagnétique ?

Une erreur fréquente consiste à vérifier uniquement l'indice du boîtier principal sans examiner les autres éléments de la chaîne. Un capteur IP68 couplé à un connecteur ou un presse-étoupe de classe inférieure crée un point d'entrée d'eau direct dans l'électronique. Les sous-ensembles à spécifier et vérifier individuellement sont les suivants :

Le boîtier du capteur (corps de mesure, électrodes, bobines) doit afficher un IP68 avec les conditions d'immersion adaptées au site. C'est généralement le sous-ensemble le mieux couvert dans les fiches produits fabricants.
Le boîtier du convertisseur/transmetteur en configuration compacte subit la même immersion que le capteur. Son IP68 doit être vérifié séparément car certains fabricants livrent un capteur IP68 avec un convertisseur compact IP67 seulement.
Les connecteurs et fiches de raccordement entre capteur et convertisseur déporté constituent le point le plus vulnérable. Leur indice IP doit être celui de la configuration assemblée et non de chaque pièce isolée. Un connecteur non verrouillé ou incorrectement serré perd son étanchéité après immersion.
Les presse-étoupes sur chaque entrée de câble doivent être adaptés au diamètre du câble effectivement utilisé. Un presse-étoupe surdimensionné ou utilisé avec un câble de diamètre hors plage perd toute étanchéité déclarée.
Le câble de liaison capteur/convertisseur en configuration déportée traverse souvent une zone immergée puis remonte vers une armoire hors d'eau. Ce câble doit lui-même être résistant à l'immersion prolongée sur toute la longueur en zone noyée.

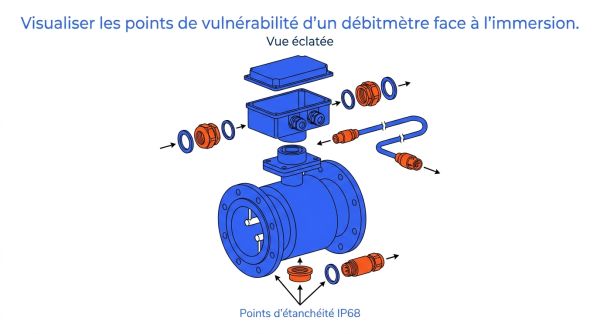

Points d'étanchéité IP68 d'un débitmètre

Faut-il choisir un montage compact ou un convertisseur déporté hors du regard ?

Critère	Montage compact	Convertisseur déporté
Niveau d'exposition du convertisseur	Identique au capteur, soumis à toute immersion	Placé hors du regard, non soumis à l'immersion
Exigence IP sur l'électronique	IP68 complet requis pour tout le boîtier	IP65 ou IP66 suffisant pour le convertisseur en armoire
Longueur du câble de liaison	Nulle (intégration directe)	Jusqu'à plusieurs dizaines de mètres (selon fabricant)
Risque lié aux connecteurs	Connecteurs en zone noyée à spécifier IP68	Connecteurs en zone noyée, puis câble remontant en zone sèche
Accessibilité pour maintenance	Accès au regard requis pour intervenir	Convertisseur accessible sans descendre dans le regard
Coût de la solution	Généralement inférieur à l'achat	Câble spécial et armoire supplémentaire à prévoir
Risque de condensation dans le boîtier	Élevé lors des cycles thermiques	Faible si le convertisseur est en armoire ventilée

Le choix entre montage compact et montage déporté représente la décision architecturale la plus structurante pour un regard inondable. Le montage compact convient aux regards où l'immersion reste occasionnelle (crue centennale, épisode pluvieux court), à condition que le fabricant certifie l'IP68 pour la durée et la profondeur réelles du site. Il impose cependant une vigilance accrue sur le vieillissement des joints et nécessite un accès régulier pour inspection. Le convertisseur déporté s'impose dès que le regard est susceptible d'être inondé plusieurs jours, que l'atmosphère est corrosive (H2S, hydrocarbures) ou que la maintenance doit être réalisable sans entrée dans le regard. Le câble de liaison spécial représente un surcoût, mais le convertisseur en armoire hors d'eau offre une durée de vie électronique sensiblement plus longue.

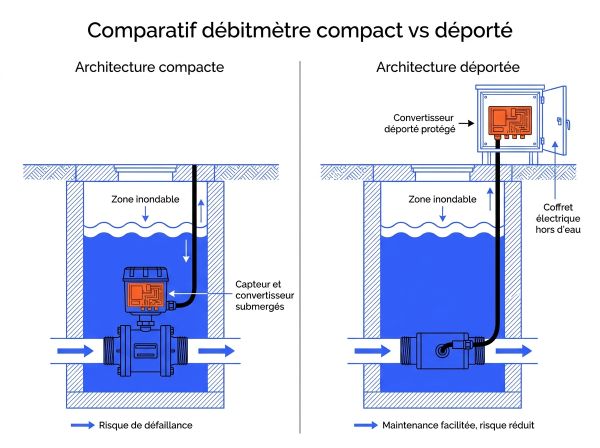

Comparatif débitmètre compact vs déporté

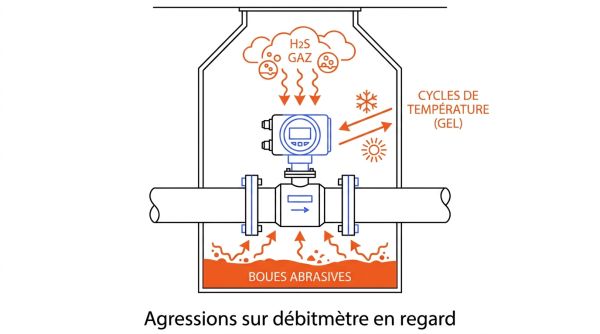

Quelles contraintes d’un regard inondable dégradent l’étanchéité dans le temps ?

Un regard installé sur un réseau d’assainissement ou d’eau potable cumule plusieurs agressions qui peuvent dégrader l’étanchéité d’un débitmètre, même lorsque le matériel est annoncé comme submersible. L’enjeu ne se limite donc pas à l’indice IP68 initial : il faut aussi anticiper le vieillissement des joints, des connecteurs, des presse-étoupes et du boîtier dans les conditions réelles d’exploitation.

Les principales contraintes à surveiller sont les suivantes :

La condensation interne : les cycles thermiques entre le jour et la nuit créent des variations de pression dans le boîtier. Ces variations peuvent aspirer l’humidité par les moindres défauts d’étanchéité. À terme, cette condensation attaque les contacts électriques et favorise la corrosion des circuits.
Les cycles gel/dégel : le froid durcit temporairement les joints toriques et les presse-étoupes, ce qui réduit leur élasticité. Si le regard est immergé pendant la phase de dégel, une infiltration peut se produire au moment où les matériaux reprennent leur volume.
Les boues, sables et abrasifs : les eaux chargées colmatent les joints de capots, encrassent les surfaces d’appui et peuvent créer des microfuites après maintenance. Un joint mal nettoyé ou repositionné ne retrouve pas toujours son niveau d’étanchéité initial.
Les hydrocarbures et produits chimiques : graisses, solvants, détergents industriels ou effluents agressifs peuvent gonfler, durcir ou fragiliser certains élastomères. Les joints NBR résistent mieux aux huiles minérales, tandis que les joints EPDM sont plus adaptés aux milieux aqueux, mais moins tolérants aux solvants aromatiques.
Le H2S : présent dans les stations de relevage et les collecteurs à faible vitesse, le sulfure d’hydrogène attaque les connecteurs en cuivre et les boîtiers aluminium insuffisamment protégés. Même à faible concentration, il peut accélérer la corrosion des connexions électriques.
Les contraintes mécaniques : nettoyage haute pression, chocs lors de la maintenance, vibrations, passages de véhicules ou dilatations différentielles entre le tube et le boîtier peuvent fatiguer les assemblages vissés et fragiliser les capots supposés étanches.

Pour un regard inondable, la durabilité de l’étanchéité dépend donc autant de la conception du débitmètre que des conditions d’exploitation, de la compatibilité chimique des joints et de la qualité des opérations de maintenance.

Quelles exigences demander au fabricant pour sécuriser la conformité et la garantie ?

La mention IP68 affichée sur une fiche produit ne constitue pas une garantie contractuelle suffisante. Avant toute commande, le fabricant des débitmètres électromagnétiques doit confirmer par écrit les conditions exactes couvertes par ses essais : profondeur maximale d’immersion, durée continue testée, température admissible, nature du fluide, indice IP du capteur, du convertisseur, des connecteurs et des presse-étoupes dans la configuration réellement livrée.

Les points à intégrer au cahier des charges sont les suivants :

Profondeur maximale d’immersion couverte par l’essai fabricant, exprimée en mètres de hauteur d’eau ou en pression équivalente.
Durée continue d’immersion couverte, en distinguant immersion ponctuelle et submersion prolongée.
Température minimale et maximale du fluide et de l’environnement pendant l’immersion.
Nature du fluide présent dans le regard : eau claire, eaux usées chargées, hydrocarbures, solvants ou présence de H2S.
Indice IP du boîtier capteur et du boîtier convertisseur, vérifiés séparément.
Indice IP des connecteurs et presse-étoupes dans la configuration assemblée finale.
Résistance du câble de liaison en montage déporté : immersion, longueur maximale garantie et gaine adaptée au milieu.
Matière des joints, compatibilité chimique et périodicité de remplacement recommandée.
Rapport d’essai d’immersion ou déclaration de conformité disponible sur demande.
Conditions de garantie en cas d’immersion : durée couverte, exclusions et procédure de déclaration.

Exemple de formulation à intégrer dans un CCTP :

« Le débitmètre électromagnétique installé en regard inondable doit présenter un indice de protection IP68 pour le capteur, le convertisseur, les connecteurs et les presse-étoupes dans la configuration livrée. Cette protection doit couvrir une immersion continue à [X] m de hauteur d’eau pendant [Y] heures, dans un fluide de type [eau usée chargée / eau potable / effluent industriel], à une température comprise entre [T°min] et [T°max]. Le titulaire fournit un rapport d’essai ou une déclaration de conformité fabricant précisant les conditions d’immersion couvertes et les limites de garantie. »

Les valeurs entre crochets doivent être complétées selon les caractéristiques du site et validées sur les fiches techniques fabricant avant signature.

Comment installer le débitmètre pour limiter les infiltrations et les pannes électriques ?

Une installation correcte d’un débitmètre IP68 limite les infiltrations d’eau, les défauts de signal et les pannes électriques. Le capteur doit respecter les longueurs droites recommandées par le fabricant, rester noyé pendant la mesure et être orienté de manière à éviter les poches d’air.

Les points essentiels à vérifier sont :

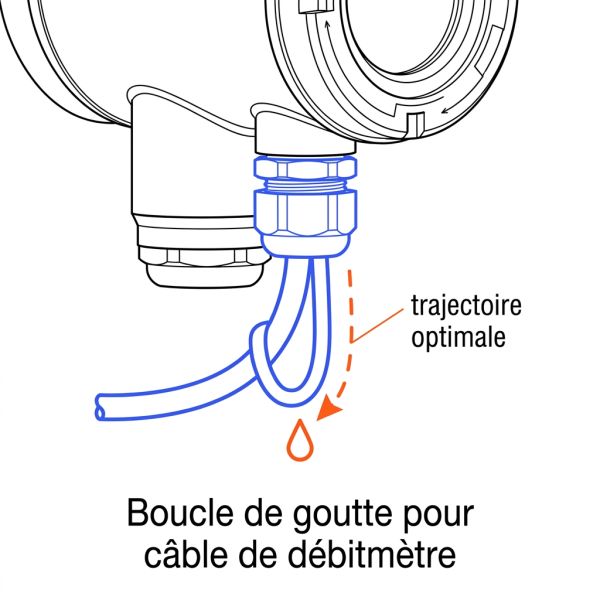

Prévoir une boucle de goutte sur chaque câble pour empêcher l’eau de ruisseler vers le boîtier.
Séparer les câbles de puissance et les câbles de signal, idéalement dans des fourreaux distincts.
Serrer les presse-étoupes au couple recommandé, sans écraser les joints.
Réaliser la mise à la terre selon la nature de la conduite : acier, fonte ou plastique.
Ajouter un parafoudre sur l’alimentation et la ligne de signal si le site est exposé aux surtensions.
Contrôler à la réception les connecteurs, les presse-étoupes, la continuité de terre, les boucles de goutte et le bon fonctionnement en eau.
