Débitmètre électromagnétique | Conduite jamais pleine

Pourquoi la loi de Faraday impose-t-elle absolument un tube plein ?
Quelles configurations hydrauliques provoquent une conduite non pleine ?
Comment diagnostiquer la dérive sur site en suivant la méthode symptôme-cause-test-action ?
Quels sont les correctifs de montage et de paramétrage à appliquer ?
Trois cas pratiques pour appliquer le diagnostic sur le terrain

💡 L'essentiel à retenir :

Un débitmètre électromagnétique (magmètre) conçu pour tube plein dérive ou affiche des valeurs erronées dès que la conduite n'est jamais pleine, car la loi de Faraday exige un contact permanent et homogène du liquide avec les deux électrodes.
Lorsqu'une électrode se retrouve partiellement ou totalement à l'air, la tension induite chute, se bruite ou s'annule : le débitmètre affiche un faux débit, un zéro instable ou un offset persistant.
Les causes hydrauliques les plus fréquentes sont le montage en point haut (accumulation d'air), l'absence de contre-pression en sortie, le dégazage en aval de pompe et la contre-pente de canalisation.
Le remède de montage prioritaire consiste à installer le capteur en tronçon vertical montant ou en point bas garanti, avec au minimum 5 diamètres droits en amont et 2 en aval, et une vanne de contre-pression en aval.
La détection de conduite vide (empty pipe detection, EPD) est le paramètre logiciel à activer en complément : il coupe la sortie analogique dès que la conductivité détectée entre les électrodes tombe sous le seuil configuré, généralement 20 µS/cm.
Un ajustage du zéro à conduite pleine et à l'arrêt (zero point adjustment) reste indispensable après tout changement d'installation ou de fluide, sous peine d'un offset résiduel pouvant représenter 0,5 à 2 % de la pleine échelle.

Un signal instable, des mesures aberrantes ou un débit non nul alors que la vanne est fermée indiquent souvent un problème hydraulique simple : la conduite n’est pas pleine. Ce scénario constitue l’une des principales causes de dérive non diagnostiquée sur un débitmètre électromagnétique, que ce soit en réseau d’eau, en process chimique ou en traitement des eaux usées. Comprendre le mécanisme physique en jeu, repérer les configurations à risque et appliquer les bons correctifs de montage ou de paramétrage permet de fiabiliser durablement la mesure de débit.

Devis pour un débitmètre électromagnétique

Pourquoi la loi de Faraday impose-t-elle absolument un tube plein ?

Le principe de mesure repose sur un contact liquide-électrodes continu

Le débitmètre électromagnétique mesure la vitesse du fluide en appliquant la loi de Faraday : un champ magnétique perpendiculaire à l'axe de la conduite génère, dans le fluide conducteur en mouvement, une tension électrique proportionnelle à la vitesse moyenne du fluide. Cette tension est captée par deux électrodes placées diamétralement opposées, perpendiculairement au champ et à l'écoulement. Pour que cette tension soit représentative, le fluide conducteur doit remplir entièrement la section entre les électrodes. Dès que le niveau de liquide descend en dessous de l'axe des électrodes, une partie de la section de passage n'est plus occupée par le liquide. L'électrode supérieure se retrouve en contact avec de l'air ou de la mousse, la résistance de contact monte brutalement, et la tension mesurée devient incohérente avec le débit réel.

Voir nos débitmètres électromagnétiques

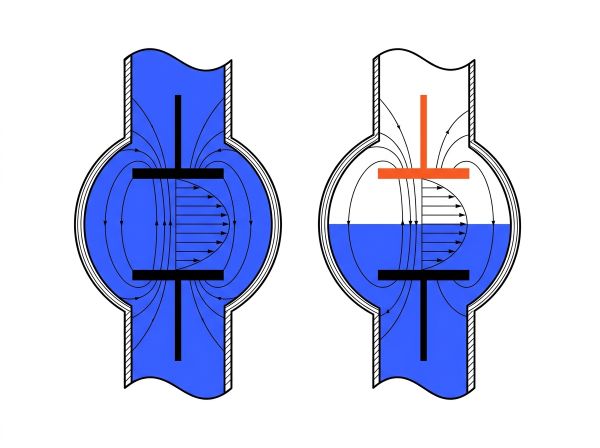

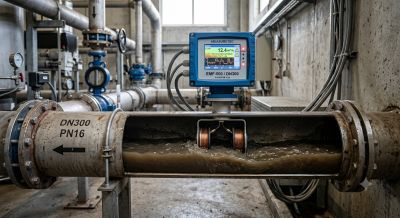

Ce que produit une section partiellement remplie sur le signal

Quand la conduite est à moitié remplie, la vitesse mesurée par les électrodes ne correspond plus à la vitesse moyenne sur la section totale. Le profil de vitesse est asymétrique : le fluide s'écoule plus vite en partie basse et l'interface air-liquide génère des turbulences. La tension induite fluctue rapidement, ce qui se traduit par un signal bruité, des oscillations de la valeur affichée et une dérive progressive du zéro.Si la conduite est totalement vide (purge, aspiration de pompe, siphon rompu), les électrodes mesurent uniquement la résistance de l'air ou des dépôts secs sur le revêtement. La valeur affichée peut alors saturer positivement ou négativement, ou rester bloquée sur la dernière valeur mémorisée selon la configuration du transmetteur.

Quelles configurations hydrauliques provoquent une conduite non pleine ?

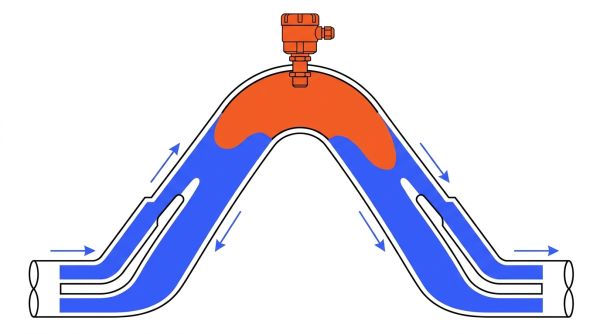

Les points hauts et l'accumulation d'air en tête de boucle

Le montage en point haut est la cause la plus fréquente de conduite jamais pleine. L'air dissous dans le fluide se dégage naturellement aux points les plus élevés du circuit, en particulier après une pompe centrifuge ou lors d'une mise en service incomplète. Une poche d'air stable se forme au sommet de la conduite, au droit du capteur, et maintient les électrodes supérieures hors du liquide de façon permanente ou cyclique. Ce phénomène s'intensifie dans les réseaux d'eau potable pressurisés lorsque la pression chute localement (effet venturi, pompe en cavitation, vanne papillon partiellement fermée). Il se retrouve aussi dans les circuits de refroidissement ouverts et les colonnes de traitement où le remplissage n'est jamais complet.

Les siphons rompus, les aspirations de pompe et la contre-pente

Un siphon peut se rompre à l'arrêt d'une pompe si aucune contre-pression n'est maintenue en aval. Lors du redémarrage, la conduite se remplit progressivement et un front d'air traverse le capteur pendant plusieurs secondes. Cette phase génère des impulsions de débit erronées qui s'intègrent dans le totalisateur si l'EPD n'est pas actif. La contre-pente en aval du capteur est un autre piège fréquent dans les installations industrielles modifiées après la mise en service initiale. Si la tuyauterie descend après le magmètre, le liquide se vide par gravité à chaque arrêt de pompe et la conduite reste vide jusqu'au prochain démarrage.

Bulles, mousse et dégazage chimique

Dans les process chimiques impliquant des réactions acide-base, des fluides chargés en matières organiques (brasseries, papeteries) ou des eaux usées urbaines, le dégazage produit des bulles de taille millimétrique à centimétrique qui passent en continu devant les électrodes. Ces bulles ne vident pas complètement la conduite mais interrompent momentanément le contact liquide-électrode. Le résultat est une valeur de débit pulsée, avec des pics vers le haut ou le bas selon la conductivité du fluide. La mousse produite par agitation ou par des agents tensioactifs se comporte différemment : sa conductivité est plus faible que le liquide pur, elle isole partiellement les électrodes et produit un débit systématiquement sous-estimé, sans oscillation visible.

Comment diagnostiquer la dérive sur site en suivant la méthode symptôme-cause-test-action ?

Lire les symptômes pour orienter le diagnostic

Symptôme observé	Cause probable	Test terrain	Action corrective
Zéro instable à pompe arrêtée	Conduite partiellement vide, siphon rompu	Ouvrir un purgeur en point haut, vérifier le niveau visuel	Créer une contre-pression aval, activer EPD
Débit affiché alors que la vanne amont est fermée	Offset électrique ou électrode à l'air avec dépôts	Court-circuiter les électrodes, mesurer la tension à zéro vitesse	Ajustage zéro à conduite pleine, nettoyage électrodes
Signal bruité en oscillation rapide	Bulles ou mousse dans le flux	Augmenter temporairement la pression de service, observer disparition du bruit	Revoir le montage hydraulique, activer le filtre amortissement
Faux débit à la mise en service	Front d'air lors du remplissage	Surveiller la valeur pendant le remplissage progressif	Activer EPD avec seuil de conductivité adapté

Symptôme observé : Zéro instable à pompe arrêtée
Cause probable	Conduite partiellement vide, siphon rompu
Test terrain	Ouvrir un purgeur en point haut, vérifier le niveau visuel
Action corrective	Créer une contre-pression aval, activer EPD

Symptôme observé : Débit affiché alors que la vanne amont est fermée
Cause probable	Offset électrique ou électrode à l'air avec dépôts
Test terrain	Court-circuiter les électrodes, mesurer la tension à zéro vitesse
Action corrective	Ajustage zéro à conduite pleine, nettoyage électrodes

Symptôme observé : Signal bruité en oscillation rapide
Cause probable	Bulles ou mousse dans le flux
Test terrain	Augmenter temporairement la pression de service, observer disparition du bruit
Action corrective	Revoir le montage hydraulique, activer le filtre amortissement

Symptôme observé : Faux débit à la mise en service
Cause probable	Front d'air lors du remplissage
Test terrain	Surveiller la valeur pendant le remplissage progressif
Action corrective	Activer EPD avec seuil de conductivité adapté

Tester l'installation électrique et la mise à la terre

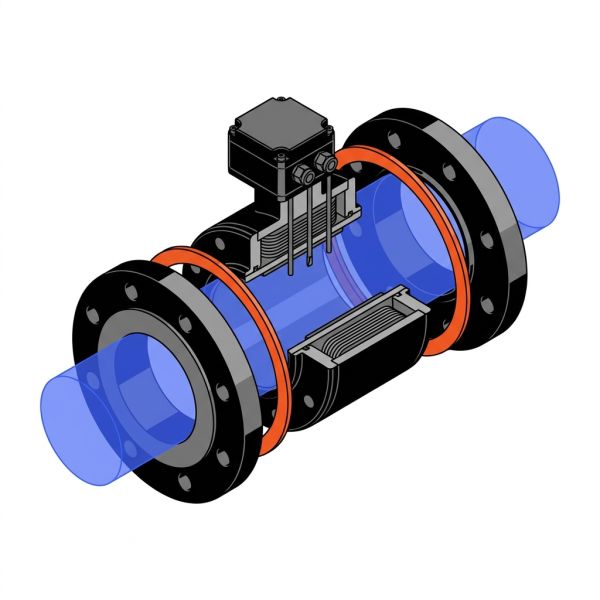

Un bruit de mesure persistant ne signifie pas forcément une conduite vide. Les bagues de mise à la terre (bagues de terre) jouent un rôle de premier plan : elles assurent l'équipotentialité entre le fluide et le transmetteur, en particulier sur les tuyauteries plastique ou revêtues. Une bague mal serrée, oxydée ou absente génère un bruit basse fréquence et une dérive lente du signal.Le test consiste à mesurer la résistance entre la borne de terre du transmetteur et une prise de terre indépendante. La valeur doit rester inférieure à 10 Ω sur une installation standard. Au-delà, la mise à la terre est à reprendre avant tout autre diagnostic.

Quels sont les correctifs de montage et de paramétrage à appliquer ?

Montage en vertical ascendant ou en point bas garanti

Le montage en tronçon vertical montant est la solution de référence : la gravité maintient le liquide en contact permanent avec les deux électrodes et chasse naturellement les bulles vers l'aval. La longueur droite minimale est de 5 diamètres en amont (DN) et 2 DN en aval, sans coude, réduction ni vanne dans cette zone.Lorsque le montage vertical est impossible, le capteur doit être placé au point le plus bas du circuit horizontal, avec une légère pente montante en aval. Une vanne de contre-pression ou un diaphragme en aval maintient la conduite en charge à l'arrêt.

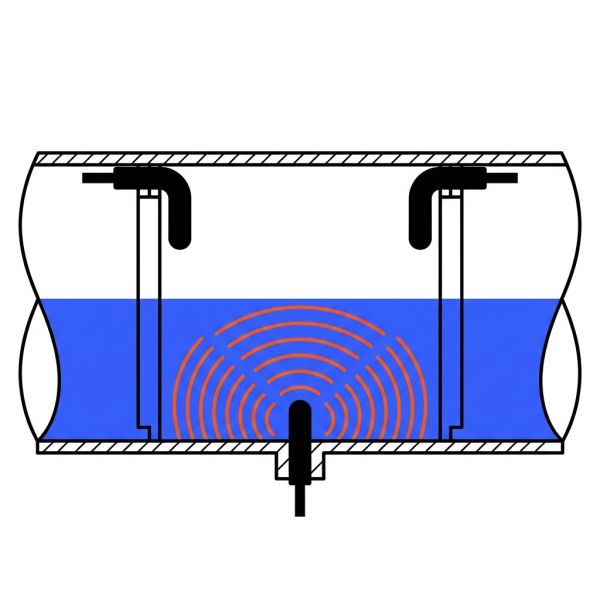

Activer et régler l'empty pipe detection (EPD)

La fonction EPD mesure en continu la conductivité ou l'impédance entre les électrodes (ou via une électrode dédiée de référence). Dès que la valeur descend sous le seuil configuré, le transmetteur gèle la sortie analogique sur 0 mA ou 3,6 mA (selon la configuration NAMUR) et active une alarme. Le seuil typique est réglé à 20 µS/cm pour l'eau potable, à 50 µS/cm pour les eaux usées. Sur les versions équipées d'une électrode de référence (troisième électrode centrée), la détection est plus rapide et plus fiable : elle surveille le potentiel du fluide en temps réel, sans dépendre uniquement de la mesure principale.

Réaliser l'ajustage du zéro à conduite pleine et à l'arrêt

L'ajustage du zéro doit impérativement être réalisé à conduite pleine, à débit nul : toutes vannes fermées, pompe arrêtée, pression de service maintenue. Cette opération compense les tensions parasites résiduelles dues aux asymétries mécaniques des électrodes, aux variations de conductivité et aux effets thermoélectriques. Un zéro ajusté dans de mauvaises conditions (conduite partiellement vide ou débit résiduel) introduit un offset permanent de 0,5 à 2 % de la pleine échelle, soit plusieurs m³/h sur de grands diamètres.

Trois cas pratiques pour appliquer le diagnostic sur le terrain

Réseau d'eau potable : zéro instable la nuit

Un magmètre DN 200 sur un refoulement de station de pompage affiche un débit résiduel de 3 à 8 m³/h la nuit alors que toutes les pompes sont arrêtées. L'ajustage du zéro avait été réalisé pendant la phase de remplissage. À l'arrêt nocturne, la pression chute en tête de refoulement et une poche d'air se forme au niveau du capteur, installé en point haut de la boucle. Le diagnostic confirme une absence de contre-pression aval et une mise à la terre insuffisante. La solution retenue est le déplacement du capteur sur le tronçon descendant avant le réservoir, en vertical montant, avec ajustage du zéro à conduite pleine et activation de l'EPD à 30 µS/cm.

Eaux usées chargées : débit pulsé et dérive du totalisateur

Un capteur DN 150 en collecteur d'eaux usées industrielles chargées en graisses présente une valeur de débit oscillant ±15 % autour de la valeur nominale, avec une dérive positive du totalisateur journalier de 8 %. Le fluide contient des matières en suspension et génère de la mousse en sortie de dégraisseur. Les électrodes présentent un début d'encrassement lipidique qui réduit la conductivité apparente. Le montage est en horizontal sans contre-pression. L'action corrective comprend un nettoyage des électrodes, le réglage de l'amortissement à 8 secondes (au lieu de 2 secondes), et l'installation d'une vanne de contre-pression en aval. La conductivité du fluide étant supérieure à 500 µS/cm, l'EPD est réglé à 100 µS/cm pour détecter les phases de vidange partielle.

Process chimique : faux débit lors des cycles de rinçage

Un magmètre DN 50 sur une ligne de dosage d'acide chlorhydrique affiche des pics de débit négatif lors des cycles de rinçage à l'eau déminéralisée. La conductivité de l'eau déminéralisée est inférieure à 5 µS/cm, en dessous du seuil minimal de fonctionnement du débitmètre électromagnétique fixé à 20 µS/cm. La conduite se retrouve partiellement remplie d'eau non conductrice pendant la transition acide-rinçage. La solution passe par le remplacement du capteur par un modèle dont le seuil minimal de conductivité est de 1 µS/cm (électrodes en platine ou tantale) et par l'activation de l'EPD à 2 µS/cm pour les phases de transition.
