Comment un bilan DMA devient-il incohérent en exploitation ?
Quelles conditions rendent un débitmètre électromagnétique fiable sur réseau ?
Quelles erreurs d'installation créent des volumes « fantômes » en sectorisation ?
Quels paramètres vérifier quand la totalisation ne colle pas ?
Comment diagnostiquer : problème hydraulique ou problème métrologique ?
Comment estimer l'incertitude globale et son impact sur le NRW ?
Comment concevoir un point de comptage DMA robuste dès la phase projet ?

💡 L'essentiel à retenir :

Le débitmètre électromagnétique constitue le point de comptage d'entrée d'une DMA : une erreur de 3 % sur le volume mesuré génère directement 3 % de NRW artificiel, soit plusieurs dizaines de m³/jour sur un secteur moyen.
La conduite pleine est la première condition à vérifier sur site : tout capteur posé en point haut ou en contre-pente sous-compte systématiquement dès qu'une bulle d'air se glisse devant les électrodes.
La mise à la terre du débitmètre et les liaisons équipotentielles sont obligatoires sur canalisation plastique ou revêtue : leur absence provoque un bruit de signal qui se traduit par une instabilité de débit, surtout aux faibles débits nocturnes.
Un paramétrage incorrect du sens de mesure ou l'absence de gestion des inversions de flux fausse la totalisation : le SCADA cumule alors des volumes positifs et négatifs non compensés sur le pas de temps.
Le MNF (débit de nuit minimum) entre 2h00 et 4h00 constitue le premier test de cohérence de bilan : un MNF supérieur à 1,5–2 L/h par branchement ou impossible à expliquer par les consommations connues signale d'abord un problème métrologique avant de conclure à une fuite.
La recette du point de comptage réclame un rapport documenté avec les paramètres enregistrés, des photos de l'installation, un test de stabilité sur 15 minutes et un contrôle de totalisation sur période connue avant toute mise en service officielle.

Un bilan de sectorisation en DMA repose entièrement sur la fiabilité du point de comptage d'entrée. Lorsque ce volume d'entrée est faussé, même de quelques pourcents, l'ensemble des indicateurs de performance s'en trouve altéré : taux de pertes réelles surestimé, fausses alertes fuite, décisions d'investissement mal orientées. Le débitmètre électromagnétique est le capteur le plus déployé pour la mesure de débit sur ces points stratégiques, mais son bon fonctionnement dépend de conditions d’installation, de paramétrage et d’exploitation régulièrement sous-estimées sur le terrain. Cet article présente les causes typiques d'incohérence de bilan liées au capteur EM, la méthodologie de diagnostic associée et les règles de conception d'un point de comptage fiable, avec un mini-cas chiffré pour illustrer l'impact concret sur le NRW.

Devis pour un débitmètre électromagnétique

Comment un bilan DMA devient-il incohérent en exploitation ?

Ce que compare réellement un bilan de sectorisation

Le bilan d'une DMA confronte le volume entré dans le secteur (mesuré au point de comptage principal) avec la somme des volumes autorisés facturés aux abonnés, des volumes non facturés autorisés (purges, lavages réseau, défense incendie) et des volumes non autorisés (branchements non déclarés, fraudes). Ce qui reste une fois toutes ces consommations déduites constitue les pertes d'eau, que l'on décompose en pertes réelles (fuites physiques) et en pertes apparentes (erreurs de comptage, sous-relevé des compteurs abonnés). La mesure d'entrée porte donc tout le poids de l'équation : une dérive de 2 % sur un volume journalier de 500 m³ produit 10 m³/j d'écart fictif, soit 3 650 m³/an qui s'imputent en NRW sans qu'il existe la moindre fuite.

Voir nos débitmètres électromagnétiques

Les trois familles d'incohérence à distinguer dès le diagnostic

Avant d'intervenir sur le capteur, il convient de classer l'anomalie dans l'une de ces trois familles :

Les incohérences hydrauliques résultent d'un réseau qui ne se comporte pas comme prévu : vannes mal fermées en limite de secteur, by-pass ouvert, apport externe non comptabilisé. Elles se détectent par une vérification terrain des vannes de secteur et une comparaison des niveaux de réservoir.
Les incohérences métrologiques proviennent directement du capteur ou de ses conditions d'installation : conduite non pleine, profil d'écoulement perturbé, câblage défectueux, paramétrage erroné. Elles produisent une erreur systématique ou aléatoire sur la totalisation.
Les incohérences données naissent du traitement SCADA : décalage d'horodatage, agrégation sur un pas de temps non aligné avec la journée de bilan, pertes de trames, valeurs manquantes. Un bilan calculé sur une fenêtre 00h00–00h00 alors que le SCADA enregistre sur une fenêtre 06h00–06h00 fabrique un écart purement algorithmique, sans lien avec la réalité hydraulique.

Quelles conditions rendent un débitmètre électromagnétique fiable sur réseau ?

Conduite pleine, absence d'air et positionnement correct

Le débitmètre électromagnétique mesure la vitesse d'un fluide conducteur en conduite pleine en appliquant la loi de Faraday : le fluide en mouvement génère une tension proportionnelle à sa vitesse dans le champ magnétique créé par le capteur. Cette mesure n'est valide que si la section de mesure est entièrement remplie de liquide. La présence d'air, même partielle, provoque un signal parasite ou une chute brutale de la mesure.
Les règles de positionnement à respecter sur site :

La pose en point bas de la canalisation est recommandée afin de garantir la conduite pleine en toutes circonstances.
Une contre-pente sur le tronçon de mesure crée des accumulations d'air lors des phases de remplissage ou de faible débit nocturne.
La pose en vertical ascendant constitue une alternative acceptable lorsque la pose horizontale est impossible.
Les purges d'air automatiques situées à l'amont du capteur éliminent les poches d'air résiduelles avant qu'elles atteignent la section de mesure.

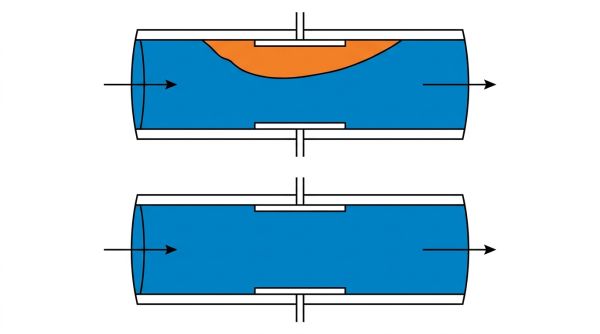

Débitmètre électromagnétique en conduite pleine

Mise à la terre et liaisons équipotentielles

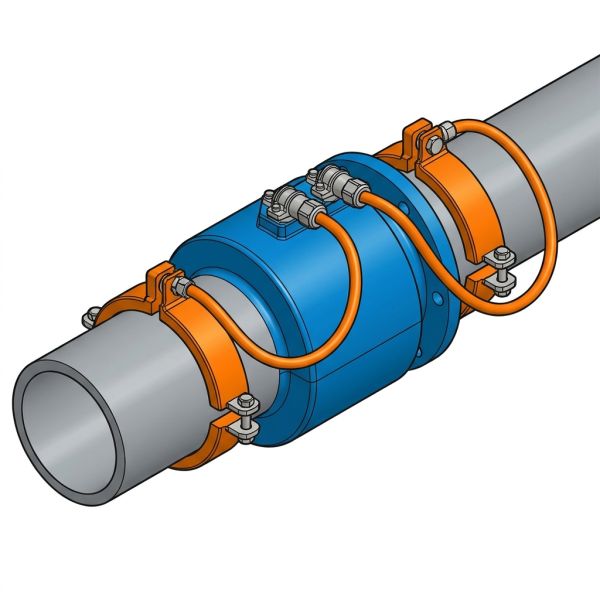

La mise à la terre du débitmètre est une exigence électrique, pas une recommandation optionnelle. Sur une canalisation en PVC, PER ou béton revêtu, le circuit électrique entre les deux demi-corps du capteur ne se ferme pas par la tuyauterie elle-même : il faut installer des électrodes de terre ou des anneaux de mise à la terre en amont et en aval du capteur, conformément aux instructions du fabricant (les spécifications précises varient selon les constructeurs et doivent être vérifiées dans les notices).
Les joints isolants placés de part et d'autre du capteur sur des canalisations métalliques perturbent également la continuité électrique : ils requièrent un câble de pontage équipotentiel. L'absence de cette liaison se manifeste sur le signal par une oscillation basse fréquence qui se traduit en dérive de la mesure de débit, particulièrement perceptible la nuit lorsque les vitesses d'écoulement sont faibles.

Câbles, perturbations électromagnétiques et indice de protection

Le câble de signal entre le capteur et le transmetteur doit être séparé des câbles d'alimentation et de puissance, avec une distance minimale généralement comprise entre 20 et 30 cm (à vérifier selon le fabricant). Sur les sites avec variateurs de vitesse ou pompes à proximité, un câblage blindé relié à la masse aux deux extrémités réduit les perturbations par rayonnement électromagnétique. L'indice IP du transmetteur doit être adapté à l'environnement de la chambre de comptage : un indice insuffisant conduit à une condensation interne source de faux signaux ou de pertes de données.

Quelles erreurs d'installation créent des volumes « fantômes » en sectorisation ?

Longueurs droites amont/aval et perturbations hydrauliques

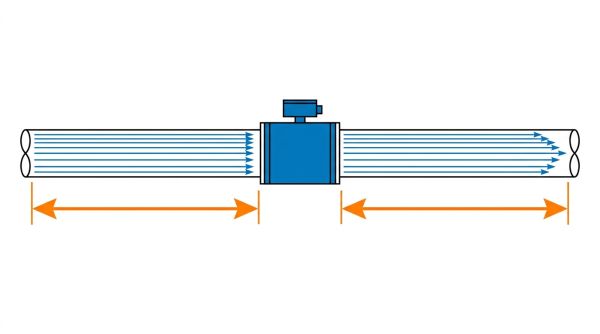

Le profil d'écoulement devant les électrodes conditionne directement la justesse de la mesure. Un coude à 90° situé à moins de 5 diamètres en amont introduit une dissymétrie du profil de vitesse qui biaise la mesure vers le haut ou vers le bas selon l'orientation. Une vanne partiellement fermée génère une zone de recirculation qui perturbe la mesure sur plusieurs dizaines de diamètres en aval.
Les longueurs droites minimales généralement recommandées se situent entre 5 et 10 DN en amont et 3 à 5 DN en aval, mais ces valeurs varient selon le fabricant et le type de perturbation en présence. Lorsque ces longueurs ne sont pas disponibles dans la chambre de comptage, un redresseur d'écoulement (conditionneur de flux) installé en amont ramène l'incertitude à un niveau acceptable.

Régimes transitoires, cavitation et filtrage/damping

Les réseaux de sectorisation subissent des régimes transitoires lors des manœuvres de vannes, des démarrages de pompes ou des chasses. Ces régimes produisent des inversions de flux brèves ou des pics de débit qui, mal filtrés, se cumulent dans la totalisation.
Le paramètre de damping (constante de temps de filtrage) du transmetteur doit être réglé en cohérence avec la dynamique du réseau : un damping trop faible amplifie les bruits hydrauliques dans le total journalier, un damping trop élevé lisse les variations de débit réelles et retarde les alarmes. Sur un point de sectorisation en réseau gravitaire stable, une constante de temps de 5 à 10 secondes constitue un point de départ raisonnable, à affiner selon les conditions observées.

Quels paramètres vérifier quand la totalisation ne colle pas ?

DN, unités, sens de mesure et gestion des inversions de flux

Le premier paramètre à contrôler est le diamètre nominal renseigné dans le transmetteur : un DN 100 configuré en DN 80 produit une erreur systématique de l'ordre de 56 % sur le débit volumique. Les unités de totalisation (m³, litres, gallons) doivent correspondre à celles attendues par le SCADA, faute de quoi le bilan intègre des volumes sans dimension correcte.
Le sens de mesure positif doit être aligné avec le sens d'entrée dans la DMA. Sur les réseaux maillés ou en alimentation bouclée, des inversions de flux temporaires peuvent survenir : le transmetteur doit être configuré pour comptabiliser les volumes négatifs séparément (totalisateur inverse) afin de permettre un bilan net correct.

Seuil bas débit, filtrage et totalisateurs partiels

Le seuil de coupure bas débit (low-flow cutoff) est la vitesse minimale en dessous de laquelle le transmetteur force la sortie à zéro. Si ce seuil est réglé trop haut, les débits nocturnes réels sous ce seuil ne sont pas comptabilisés : le bilan sous-estime les entrées DMA et le NRW apparent diminue artificiellement. Inversement, un seuil à zéro sans filtrage laisse passer du bruit de signal qui se cumule dans le totalisateur.
Les totalisateurs partiels (journalier, hebdomadaire) doivent être remis à zéro de manière synchronisée avec la période de bilan. Un totalisateur qui repart à zéro à 06h00 alors que le bilan se calcule sur 00h00–00h00 produit un écart structurel qui ne correspond à aucune perte physique.

Horodatage, synchronisation SCADA et agrégation temporelle

L'horodatage des mesures transmises au SCADA doit être synchronisé par NTP (Network Time Protocol) ou protocole équivalent. Un décalage de 15 minutes entre l'horloge du transmetteur et celle du serveur SCADA déplace les volumes d'une période d'agrégation à l'autre et fausse le calcul du MNF débit de nuit.
Erreurs fréquentes :

Configurer le totalisateur en litres et l'entrée SCADA en m³ sans facteur de conversion.
Oublier de vérifier le sens positif après remplacement du capteur.
Régler le damping à la valeur d'usine sans l'adapter aux conditions du réseau.
Ne pas synchroniser l'horloge du transmetteur lors de la mise en service.
Utiliser le totalisateur absolu sans détecter les remises à zéro involontaires (perte d'alimentation, cycle froid).

Comment diagnostiquer : problème hydraulique ou problème métrologique ?

Symptôme observé	Cause probable	Test de confirmation
Totalisation instable la nuit malgré débit stable	Bruit EM sur câble de signal ou défaut de mise à la terre	Vérifier liaisons équipotentielles et blindage câble
Débit négatif intermittent	Inversion de flux non gérée ou sens de mesure inversé	Comparer avec sens hydraulique réel et paramétrage transmetteur
MNF anormalement élevé	Seuil bas débit trop bas ou conduite non pleine	Vérifier signal diagnostic conduite pleine et régler le cutoff
Débit nul en période d'alimentation connue	Conduite non pleine (poche d'air)	Purger le tronçon et vérifier positionnement du capteur
Surcomptage en régime de faible débit	Bruit de signal non filtré, damping insuffisant	Augmenter le damping et relever la valeur du cutoff
Écart de bilan stable et non nul	DN mal renseigné ou facteur K incorrect	Comparer mesure avec compteur temporaire ou pompage étalon

Contrôles rapides de cohérence avant toute intervention

Avant de démonter le capteur, plusieurs contrôles de terrain permettent d'orienter le diagnostic en moins d'une heure :

La comparaison du volume entré DMA avec la variation de niveau du réservoir amont sur une nuit à débit stable (vannes abonnés fermées) constitue le test le plus direct.
La fermeture temporaire d'une vanne de secteur et l'observation du débit résiduel sur le capteur vérifie que le signal tombe bien à zéro (test d'étanchéité secteur).
La lecture du signal de diagnostic du transmetteur (conduite non pleine, dépassement de gamme, défaut électrode) fournit souvent la cause directement.

Exploiter le MNF et les bilans horaires

Le MNF (Minimum Night Flow) mesuré entre 2h00 et 4h00, là où la consommation domestique est minimale, reflète principalement les fuites réelles et les consommations permanentes. Un MNF supérieur à ce que les compteurs abonnés nocturnes peuvent expliquer indique soit une fuite, soit une surestimation de la mesure d'entrée.
L'analyse horaire du débit sur 7 jours consécutifs révèle des anomalies que le bilan journalier masque : un pic systématique à 00h00 ou une chute à 06h00 signale un problème d'agrégation SCADA. Une totalisation nocturne instable alors que le débit affiché est stable pointe vers un problème de câblage ou de mise à la terre.

Comment estimer l'incertitude globale et son impact sur le NRW ?

Composer un budget d'incertitude du point de mesure DMA

L'incertitude globale d'un point de comptage de sectorisation résulte de la combinaison de plusieurs sources indépendantes. Les ordres de grandeur ci-dessous sont indicatifs et dépendent des équipements, des conditions d'installation et des fabricants ; il convient de se référer aux fiches techniques et standards en vigueur :

Le capteur EM en conditions nominales présente une incertitude de ± 0,2 à ± 0,5 % sur le débit, selon la classe métrologique et le constructeur.
Les effets d'installation (longueurs droites insuffisantes, profil perturbé) ajoutent une incertitude additionnelle de 0,5 à 2 % selon la sévérité de la perturbation.
La chaîne d'acquisition (conversion signal, résolution SCADA, pertes de trames) contribue pour 0,1 à 0,5 %.
Les compteurs abonnés, souvent en classe B ou C et vieillissants, présentent des erreurs pouvant atteindre 3 à 5 % en régime de faible débit.
La combinaison quadratique de ces composantes donne une incertitude globale sur le bilan DMA qui peut dépasser 5 à 8 % dans les configurations défavorables.

Mini-cas chiffré : une erreur de mesure qui fabrique du NRW

Hypothèses : DMA de 400 branchements, débit moyen d'entrée de 25 m³/h, volume journalier entré de 600 m³/j, consommations facturées de 480 m³/j, pertes réelles estimées à 20 m³/j, soit un NRW réel attendu de 100 m³/j (16,7 %).
Scénario d'erreur : Le capteur est posé en légère contre-pente avec une poche d'air récurrente la nuit. Cette configuration produit un surcomptage de 3 % sur le volume entré, soit +18 m³/j. Parallèlement, le pas de temps SCADA est décalé de 30 minutes par rapport à la période de bilan, ajoutant un écart structurel de 5 m³/j.
Résultat observé : Le bilan calcule une entrée de 600 + 18 + 5 = 623 m³/j. Le NRW calculé monte à 123 m³/j, soit 19,7 %. La collectivité déclenche une campagne de recherche de fuites. Aucune fuite n'est localisée. Le diagnostic métrologique, réalisé après six semaines de recherche infructueuse, identifie la poche d'air et le décalage SCADA. La correction ramène le NRW à sa valeur réelle de 16,7 %.
Bonnes pratiques :
Fixer un seuil d'investigation fuite uniquement lorsque l'écart de bilan dépasse l'incertitude globale estimée du point de comptage.
Comparer systématiquement le bilan calculé avec une mesure indépendante (point de comptage temporaire) avant de conclure à une fuite.
Documenter le budget d'incertitude dans le dossier de mise en service et le réévaluer lors de chaque vérification périodique.

Comment concevoir un point de comptage DMA robuste dès la phase projet ?

Choix du DN, gamme de mesure et vitesse cible

Le dimensionnement du capteur doit tenir compte de la plage de débit réelle du secteur, et non du seul débit de pointe. Un débitmètre électromagnétique dimensionné sur le diamètre de la canalisation principale atteint fréquemment des vitesses inférieures à 0,1 m/s la nuit, en dehors de la plage optimale de précision (généralement 0,3 à 3 m/s selon le fabricant). Il convient d'évaluer la possibilité d'adopter un DN inférieur avec by-pass ou d'un capteur à gamme étendue (turndown élevé).
Le turndown d'un débitmètre EM de qualité métrologique atteint généralement 100:1 voire 1000:1 selon les modèles, ce qui le rend adapté aux points de sectorisation à débit très variable. Ces valeurs sont à confirmer dans les spécifications du fabricant retenu.

Accessoires, génie civil et accessibilité

Un point de comptage de sectorisation fiable intègre les éléments suivants :

Un by-pass de maintenance pour permettre la vérification ou le remplacement du capteur sans interruption de service.
Des vannes d'isolement de part et d'autre du capteur, accessibles et étiquetées.
Des prises de pression en amont et en aval pour le suivi hydraulique et la détection de colmatage.
Un purgeur d'air automatique en amont sur les points hauts de la chambre.
Un ouvrage dimensionné pour permettre les longueurs droites, avec une accessibilité suffisante pour les opérations de maintenance et de vérification sans travaux de génie civil supplémentaires.
