Conteneur enterré : quels travaux de génie civil ?

Quelles études préalables réaliser avant d'ouvrir la fouille ?
Quelles sont les étapes du terrassement et de la fouille ?
Comment se déroulent la mise en place et le calage de la cuve ?
Comment réaliser le remblaiement et la reprise des abords ?
Enterré, semi-enterré ou aérien : quelle solution pour quel site ?
Cas particulier : quels travaux prévoir pour un conteneur maritime enterré ?

💡 Ce qu'il faut retenir :

Les travaux de génie civil pour installer un conteneur enterré de type PAV (point d'apport volontaire pour déchets) suivent une séquence fixe : DT/DICT → terrassement avec blindage → lit de pose → pose/grutage → remblaiement compacté → reprise de voirie et accessibilité PMR.
La fouille atteint généralement plus de 2 m de profondeur, ce qui impose un blindage des parois et une gestion rigoureuse de la nappe phréatique (pompage temporaire, ancrage anti-flottaison).
Une station de 3 à 4 colonnes enterrées mobilise une équipe pendant 1 à 2 semaines ; prévoir un délai supplémentaire si du béton est coulé sur place.
Les coûts se répartissent entre les colonnes elles-mêmes (8 000 à 16 000 € par colonne fournie et posée), le génie civil complémentaire (2 000 à 8 000 € par point) et la reprise des abords (1 000 à 5 000 €), selon la complexité du site.
L'accès d'un camion-grue au point de collecte doit être vérifié dès l'implantation : aire stable, hauteur libre, débattement des stabilisateurs.
L'investissement est peu réversible une fois le génie civil réalisé : l'étude préalable de sol et la déclaration auprès des exploitants de réseaux sont des étapes non négociables avant toute ouverture de fouille.

L’installation d’un conteneur enterré nécessite des travaux de génie civil précis afin de garantir la stabilité de la cuve, la conformité du point d’apport volontaire et la compatibilité avec les opérations de collecte. Avant le terrassement, la collectivité ou le maître d’ouvrage doit notamment vérifier la nature du sol, la présence de réseaux enterrés, le niveau de la nappe phréatique et les conditions d’accès du camion-grue. Terrassement, réalisation du fond de fouille, grutage, remblaiement et reprise de voirie doivent ensuite être coordonnés pour limiter les surcoûts et les reprises de chantier. Ce guide présente les principaux travaux de génie civil pour conteneur enterré à prévoir afin de mieux dimensionner le projet et comparer les solutions adaptées au site.

Obtenez un devis pour un point d'apport volontaire

Quelles études préalables réaliser avant d'ouvrir la fouille ?

Reconnaissance géotechnique et vérification du niveau de nappe

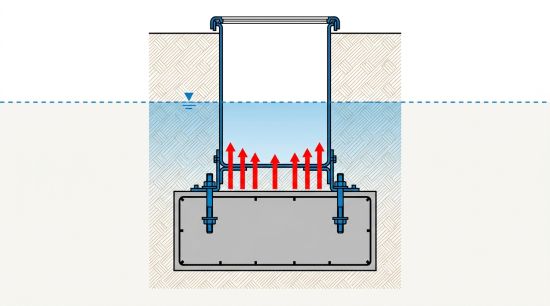

Avant toute décision d'implantation, une reconnaissance de sol s'impose. Elle permet de connaître la portance du terrain, d'identifier les zones de remblai instable et, surtout, de localiser le niveau de la nappe phréatique. Ce dernier point est déterminant : une cuve enterrée placée dans une zone de nappe affleurante subit une poussée hydrostatique verticale vers le haut, susceptible de soulever la cuve si elle est vide ou partiellement remplie. La réponse technique passe alors par un ancrage ou un lestage béton dimensionné en conséquence, ou par un rabattement temporaire de nappe pendant les travaux. Négliger cette étape transforme régulièrement un chantier standard en opération de pompage et d'ancrage non prévus au marché.

Voir nos points d'apport volontaire

DT/DICT : déclaration auprès des exploitants de réseaux

Toute ouverture de fouille à plus de quelques centimètres exige une Déclaration de projet de Travaux (DT), déposée par le responsable de projet, et une Déclaration d'Intention de Commencement de Travaux (DICT), déposée par l'entreprise exécutante, via le guichet unique « Réseaux et canalisations ». En centre-bourg notamment, le sous-sol concentre gaz, eau, électricité, télécom, éclairage public et parfois des réseaux anciens non cartographiés. Les exploitants disposent de 7 à 9 jours calendaires pour répondre à la DICT ; les travaux ne démarrent qu'à réception de tous les récépissés. Prévoir ce délai dans le planning d'opération.

Points de contrôle avant ouverture de fouille

Avant de lancer le terrassement, s'assurer que les éléments suivants sont validés :

Récépissés DT et DICT reçus de tous les exploitants concernés.
Plans de réseaux annotés transmis à l'équipe chantier et marquage-piquetage réalisé sur site.
Étude géotechnique ou sondage réalisé, avec niveau de nappe identifié.
Accessibilité du camion-grue vérifiée (aire stable, hauteur libre, débattement des stabilisateurs).
Arrêté municipal de voirie obtenu si neutralisation de stationnement ou modification de circulation.
Information des riverains et commerçants programmée.

Vous êtes fournisseur de point d'apport volontaire ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelles sont les étapes du terrassement et de la fouille ?

Implantation et piquetage du chantier

L'implantation géoréférencée de chaque colonne s'effectue à partir du plan d'exécution validé. Elle intègre les contraintes de cheminement PMR, les distances aux réseaux identifiés et les exigences d'accès collecte. Un repli de quelques centimètres en phase d'implantation évite bien des reprises coûteuses en phase de finition.

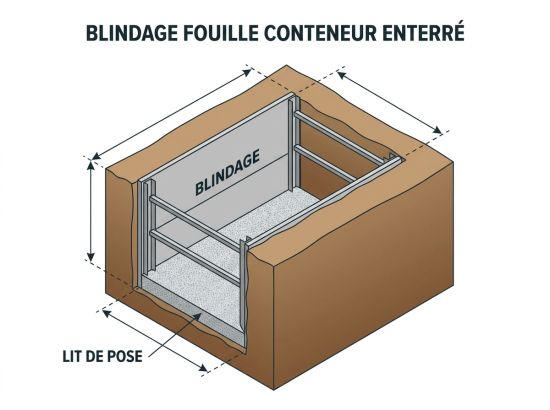

Terrassement, fouille et blindage des parois

La fouille pour une cuve enterrée dépasse fréquemment 2 m de profondeur et peut atteindre 3 à 3,5 m selon les dimensions du point d’apport volontaire et le gabarit de la cuve. Au-delà de 1,30 m, la réglementation impose un blindage des parois pour garantir la sécurité des travailleurs et prévenir l'effondrement des berges, en particulier en sol argileux ou sableux. Les déblais extraits sont gérés selon leur nature : stockage sur site si réutilisables en remblai, évacuation en décharge agréée dans le cas contraire. Une fouille pour station de 3 à 4 colonnes génère de l'ordre de 15 à 50 m³ de déblais selon les dimensions de la cuve.

Lit de pose et fond de fouille

Le fond de fouille nivelé reçoit un lit de pose en matériaux drainants (gravillon 10/20 ou sable propre), d'une épaisseur de 15 à 20 cm. Ce lit assure la mise en niveau de la cuve et favorise le drainage naturel des eaux d'infiltration sous l'ouvrage. En zone de nappe, une couche de béton maigre (radier) ou un ancrage béton peut être coulé en fond de fouille pour lester la cuve et résister à la poussée hydrostatique.

Comment se déroulent la mise en place et le calage de la cuve ?

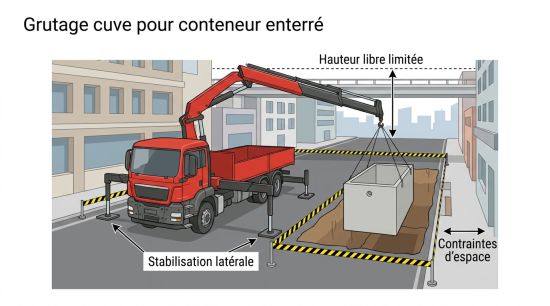

Grutage et descente de la cuve

La cuve (béton préfabriqué ou polyéthylène) est descendue dans la fouille à l'aide d'un camion-grue ou d'une grue auxiliaire. Cette opération est l'une des plus contraignantes du chantier : l'engin doit stationner sur une zone stable, disposer d'une hauteur libre suffisante (branches, lignes aériennes) et pouvoir déployer ses stabilisateurs sans interférer avec la circulation ou le réseau de bordures. Sur voirie urbaine, la neutralisation de 2 à 3 places de stationnement est généralement nécessaire, ce qui implique un arrêté municipal anticipé.

Calage, nivellement et contrôle des cotes

Une fois la cuve posée sur le lit de pose, le calage s'effectue au niveau laser. La tolérance admise est généralement de l'ordre de ±5 mm en altimétrie pour garantir le fonctionnement correct du dispositif d'apport et l'égouttage interne. Les cotes de la plateforme émergente sont ensuite vérifiées par rapport au niveau fini de voirie ou de trottoir.

Tableau des phases, livrables et points de contrôle

Phase	Livrables attendus	Points de contrôle	Responsable
Études préalables	Rapport géotechnique, récépissés DT/DICT, plan d'implantation	Niveau de nappe, classes de précision réseaux	MOA / AMO
Terrassement	PV de blindage, bordereau d'évacuation déblais	Profondeur, stabilité des parois, présence d'eau	Entreprise VRD
Lit de pose / radier	Fiche de contrôle matériaux, cote fond de fouille	Nivellement, compactage, drainage	Entreprise VRD
Pose / grutage	PV de réception de pose, cotes calage	Cotes altimétrie, verticalité, étanchéité raccordements	Entreprise / fabricant
Remblaiement	Résultats essais Proctor ou densité en place	Compactage par couches, absence d'affaissement	Entreprise VRD
Finitions voirie / PMR	PV de réception voirie, rapport accessibilité	Nivellement enrobés, cheminement PMR, signalétique	MOA / AMO

Phase : Études préalables
Livrables attendus	Rapport géotechnique, récépissés DT/DICT, plan d'implantation
Points de contrôle	Niveau de nappe, classes de précision réseaux
Responsable	MOA / AMO

Phase : Terrassement
Livrables attendus	PV de blindage, bordereau d'évacuation déblais
Points de contrôle	Profondeur, stabilité des parois, présence d'eau
Responsable	Entreprise VRD

Phase : Lit de pose / radier
Livrables attendus	Fiche de contrôle matériaux, cote fond de fouille
Points de contrôle	Nivellement, compactage, drainage
Responsable	Entreprise VRD

Phase : Pose / grutage
Livrables attendus	PV de réception de pose, cotes calage
Points de contrôle	Cotes altimétrie, verticalité, étanchéité raccordements
Responsable	Entreprise / fabricant

Phase : Remblaiement
Livrables attendus	Résultats essais Proctor ou densité en place
Points de contrôle	Compactage par couches, absence d'affaissement
Responsable	Entreprise VRD

Phase : Finitions voirie / PMR
Livrables attendus	PV de réception voirie, rapport accessibilité
Points de contrôle	Nivellement enrobés, cheminement PMR, signalétique
Responsable	MOA / AMO

Comment réaliser le remblaiement et la reprise des abords ?

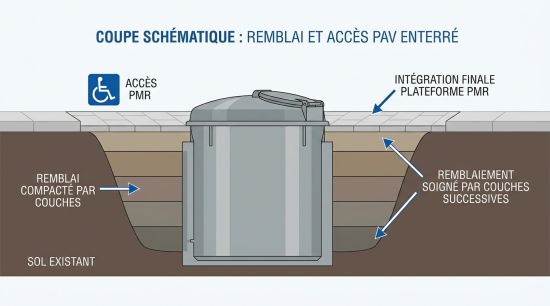

Remblaiement compacté par couches successives

Une fois la cuve calée et les raccordements vérifiés, le remblaiement s'effectue en couches successives de 20 à 30 cm, compactées mécaniquement à chaque passe. Ce remblaiement compacté est un point critique : un remblai trop lâche provoque des tassements différentiels qui déforment la plateforme émergente et génèrent des reprises de voirie prématurées. Les matériaux utilisés sont des granulats propres ou du sable non gélif ; les matériaux argileux ou les terres végétales sont exclus du remblai de structure.

Gestion des eaux en cours de chantier

En présence d'une nappe ou d'eaux d'infiltration, une pompe de relevage temporaire maintient la fouille hors d'eau pendant toute la durée du remblaiement et jusqu'à la stabilisation de l'ouvrage. Le système de drainage définitif (drain périphérique + exutoire) est mis en place avant remblaiement, pour évacuer durablement les eaux vers le réseau pluvial existant.

Reprise de voirie, abords et accessibilité PMR

La reprise de voirie constitue l'un des postes les plus visibles et les plus coûteux des finitions. Elle comprend la repose de bordures, la mise en place d'enrobés (bicouche ou enrobé à chaud selon le contexte), et l'aménagement de la plateforme piétonne antidérapante. Le cheminement vers la borne d'apport doit respecter les exigences d'accessibilité PMR : largeur minimale de passage, absence de dénivelé supérieur à 2 cm, signalétique lisible. La programmation de la collecte du verre en dehors des créneaux sensibles (nuit, tôt le matin) limite les nuisances sonores auprès des riverains proches.

Points de contrôle à la réception et mise en service

Avant remise en service, vérifier :

Compactage du remblai conforme (essai Proctor ou mesure de densité en place).
Cotes de voirie finie conformes au plan d'exécution.
Plateforme piétonne stable, antidérapante, sans dénivelé supérieur à 2 cm côté trottoir.
Cheminement PMR continu et sans obstacle depuis le trottoir.
Système de levage (sangles ou crochet selon modèle) compatible avec le véhicule de collecte.
Dispositifs d'apport fonctionnels (trappe, tambour anti-chute, éventuellement badge ou sonde).
Signalétique de tri posée et lisible.

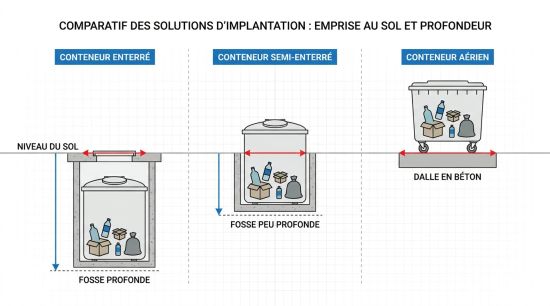

Enterré, semi-enterré ou aérien : quelle solution pour quel site ?

L’installation d’un conteneur enterré nécessite des travaux de génie civil précis afin de garantir la stabilité de la cuve, la conformité du point d’apport volontaire et la compatibilité avec les opérations de collecte. Avant le terrassement, la collectivité ou le maître d’ouvrage doit notamment vérifier la nature du sol, la présence de réseaux enterrés, le niveau de la nappe phréatique et les conditions d’accès du camion-grue. Selon les contraintes du site, une solution en conteneur semi-enterré ou en colonne aérienne peut également être envisagée afin de réduire l’ampleur des travaux. Terrassement, réalisation du fond de fouille, grutage, remblaiement et reprise de voirie doivent ensuite être coordonnés pour limiter les surcoûts et les reprises de chantier.

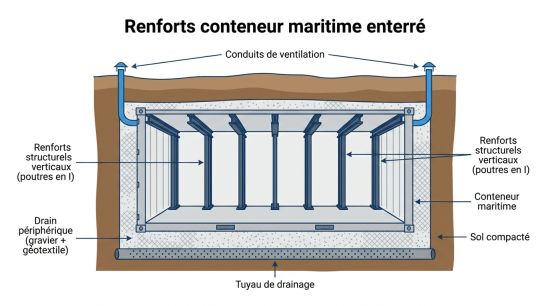

Cas particulier : quels travaux prévoir pour un conteneur maritime enterré ?

Un conteneur maritime en acier n'est pas conçu pour subir des pressions latérales de sol ni une charge répartie sur le toit. Enterré sans renforcement structurel, il s'expose à une déformation progressive des parois, voire à un effondrement au-delà de 2 m de recouvrement. Les travaux de génie civil spécifiques à ce cas sont les suivants :

Renforcement structurel interne (poutres en I ou profilés soudés sur parois et toit) ou encasement béton externe de 20 à 30 cm, à dimensionner par un bureau d'études selon la profondeur et la nature du sol.
Traitement anticorrosion complet (décapage, primaire époxy, membrane bitumineuse ou polyuréthane) avant mise en fouille, car le milieu enterré accélère fortement la corrosion de l'acier.
Lit de gravier drainant de 20 à 30 cm en fond de fouille, drain périphérique avec géotextile, et exutoire vers le réseau pluvial ou pompe de relevage si risque de nappe.
Ventilation forcée ou passive (deux conduits en coins opposés) pour éviter condensation et moisissures à l'intérieur.
Remblaiement compacté par couches de 30 à 40 cm pour limiter les contraintes mécaniques sur les parois pendant la mise en remblai.

La durée de vie d'un conteneur maritime enterré est estimée à 20 à 30 ans avec un traitement et un entretien rigoureux. Une inspection annuelle de l'étanchéité, des renforts et de l'hygrométrie intérieure est recommandée.
