Quelles sont les dimensions d'un point d'apport volontaire ?

💡 L'essentiel à retenir :

• Les dimensions d'un point d'apport volontaire (PAV) varient selon la typologie : colonne aérienne, semi-enterrée ou enterrée, et se mesurent d'abord en capacité volumique (m³) plutôt qu'en cotes universelles en cm.
• Les colonnes aériennes couvrent une plage de 2 à 5 m³, les semi-enterrées de 1,5 à 5 m³ (avec focus sur 3 et 5 m³), et les enterrées de 3 à 5 m³ selon le flux et la fréquence de collecte.
• Aucune dimension physique standard (hauteur hors-sol, emprise au sol, profondeur d'excavation) n'est normalisée : ces cotes varient selon le fabricant, le système de préhension et la configuration de cuve choisie.

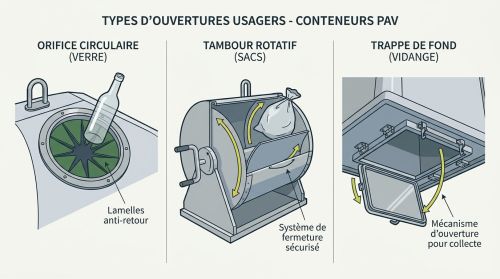

• Pour la collecte du verre, les orifices mesurent couramment Ø 150 mm (4 orifices sur certains modèles) ; certains couvercles intègrent un tambour d'environ 80 à 90 L.
• Le système de préhension (simple crochet, double crochet, Kinshofer) conditionne la configuration du conteneur et les contraintes d'accès camion à anticiper lors de l'implantation.
• Pour obtenir des dimensions exactes, il faut préciser au fournisseur : type de PAV, flux, capacité cible, contraintes d'implantation, accessibilité PMR et mode de collecte.

Les dimensions d'un point d'apport volontaire ne se résument pas à une valeur unique. Un PAV peut être aérien, semi-enterré ou enterré, mono-flux ou multi-flux, avec des capacités allant de 1,5 à 5 m³ selon les besoins de la collectivité. Avant d'interroger un fournisseur sur des cotes précises en centimètres, il faut d'abord raisonner en volume utile, puis identifier les informations techniques à exiger sur fiche produit. Cet article couvre les trois angles clés : la capacité en m³ par type, les dimensions physiques à obtenir auprès du fabricant, et les caractéristiques des ouvertures usager.

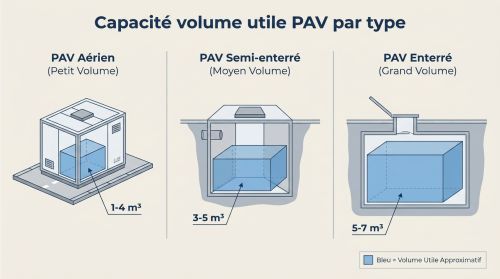

La première dimension à retenir pour un PAV est sa capacité en m³. C'est la donnée la plus comparable d'un fabricant à l'autre, et celle qui pilote le choix en fonction du flux, de la densité de population et de la fréquence de collecte.

Les colonnes aériennes (conteneurs de surface) couvrent une plage de 2 à 5 m³ selon le flux et le modèle. Les capacités les plus couramment observées dans les gammes disponibles sont 3 m³ pour le verre et les emballages, 4 m³ (parfois exprimé comme 3,9 m³ selon volume réel de la cuve) et 5 m³ pour le papier-carton ou les ordures ménagères résiduelles. Ces conteneurs acceptent les flux suivants selon leur configuration : verre, papier, carton, emballages, ordures ménagères (OM), et ponctuellement les métaux. Le choix de la capacité dépend directement du flux et de la fréquence de collecte visée. Un conteneur à verre de 3 m³ sur un site à forte fréquentation sera collecté plus souvent qu'un modèle 5 m³ sur un secteur résidentiel moins dense. Un exemple illustratif : une colonne de 4 m³ affiche des dimensions de corps d'environ 2 178 × 1 438 × 1 970 mm, mais cette cote reste propre au modèle concerné et ne se généralise pas à l'ensemble de la gamme.

Les point d'apport volontaire semi-enterrés sont disponibles en 1,5 m³, 3 m³ et 5 m³, les deux dernières capacités étant les plus déployées en collectivité. Des gammes étendues proposent une plage de 2 à 5 m³, avec des versions divisibles ou modulables sur certains modèles.

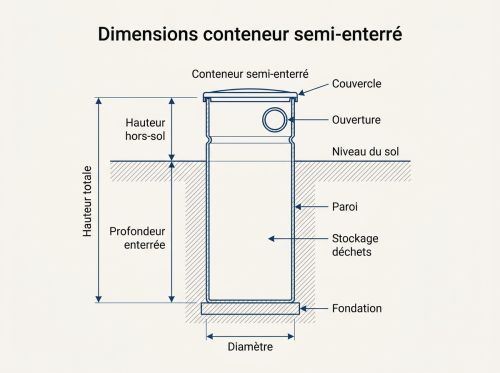

Pour le modèle 1,5 m³, la hauteur totale atteint environ 2 675 mm avec un diamètre de 1 090 mm et une hauteur de cuve enterrée de 1 600 mm. En 3 m³, la hauteur totale passe à 2 800 mm pour un diamètre de 1 300 mm. En 5 m³, le diamètre monte à 1 700 mm pour une hauteur totale d'environ 2 850 mm. Dans tous les cas, la profondeur de fouille est de l'ordre de 1 600 mm. Ces données sont propres à certaines gammes de cuves PEHD rotomoulées : il convient de les vérifier sur la fiche technique du produit sélectionné, car elles varient selon le fabricant et la configuration de couvercle choisie.

Les point d'apport volontaire enterrés sont concentrés sur les capacités 3, 4 et 5 m³, qui constituent la plage de référence pour la plupart des gammes du marché. Cette standardisation s'explique par les contraintes de génie civil : au-delà d'une certaine profondeur, augmenter la capacité demande des travaux disproportionnés ; en deçà de 3 m³, les conteneurs de surface restent souvent plus économiques à installer. Ces systèmes acceptent les mêmes flux que les aériens (emballages, papier, verre, OM) et intègrent des systèmes de levage adaptés à la collecte mécanisée. Ils conviennent aux zones urbaines denses où la visibilité des conteneurs en surface doit être limitée. Les matériaux courants sont l'acier galvanisé, l'inox ou le PEHD, selon les versions et le budget.

• La hauteur hors-sol totale (couvercle compris), qui détermine la visibilité et les contraintes de voisinage.
• Le diamètre ou la largeur en surface, pour calculer l'emprise au sol et les distances de sécurité.
• La hauteur de la partie émergente (pour les semi-enterrés), distincte de la hauteur totale.

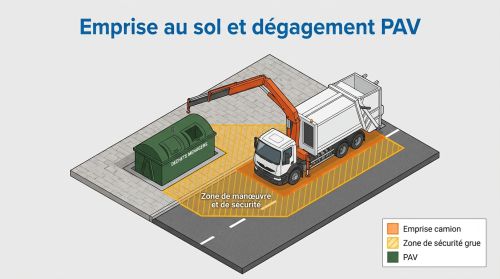

• Les dégagements nécessaires autour du conteneur pour la manœuvre du bras de collecte.
• La largeur de voirie requise pour l'accès du véhicule de collecte (rayon de giration, hauteur libre).

Pour les PAV semi-enterrés et enterrés, la profondeur de fouille est un paramètre structurant. Pour les conteneurs semi-enterrés avec cuve PEHD, la profondeur de fouille est typiquement de 1 600 mm, mais ce chiffre doit être confirmé par le fabricant selon la cuve retenue. Les informations à demander au fournisseur pour préparer le génie civil sont les suivantes :

• La profondeur d'excavation requise et le diamètre de la fosse.
• La nature et les dimensions de la cuve (PEHD rotomoulé, acier galvanisé ou béton selon les systèmes).
• Les conditions de remblaiement et de compactage autour de la cuve.
• Les réservations à prévoir en surface (dalles, grilles, anneaux de couplage).
• Les points d'ancrage ou de stabilisation selon la nature du sol.

La norme NF EN 13071 est parfois citée comme référence pour les conteneurs aériens de collecte, sans qu'elle fixe de dimensions universelles sur l'ensemble de la gamme PAV.

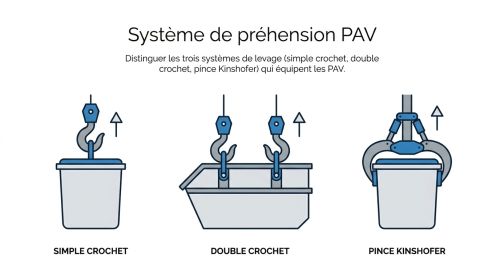

Le système de préhension détermine la manière dont le conteneur est levé lors de la collecte. Il influence les dimensions utiles du PAV, les dégagements nécessaires et la compatibilité avec les véhicules d'exploitation. Les principaux systèmes utilisés sont :

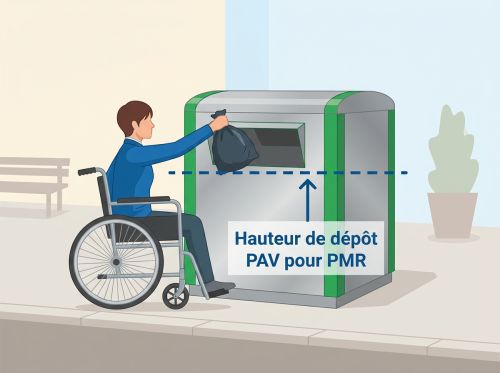

L'accessibilité PMR est traitée différemment selon les fabricants : certains modèles intègrent un opercule PMR en standard, d'autres le proposent en option, et certains n'en disposent pas. La hauteur de dépôt (distance entre le sol et le centre de l'orifice) est la cote déterminante pour valider la conformité à un usage PMR.

Les dispositifs d’insonorisation sont principalement utilisés sur les colonnes à verre installées à proximité des habitations. Ils peuvent comprendre des revêtements intérieurs en caoutchouc, des tapis amortissants ou un habillage de trémie. Ces équipements modifient peu les dimensions extérieures, mais peuvent augmenter le poids du conteneur. La charge totale doit donc rester compatible avec le système de levage et le véhicule de collecte. Le PEHD, l’acier galvanisé et l’inox sont les principaux matériaux utilisés pour les cuves et les structures. Les habillages en bois, en aluminium ou en plastique recyclé peuvent légèrement augmenter l’encombrement extérieur. Pour obtenir des dimensions fiables, il faut communiquer au fournisseur :
