Temps de lecture estimé : 10min
💡 L'essentiel à retenir :
- Les types de mezzanine industrielle couvrent six familles principales — stockage, bureaux, mixte, sur rack, picking multi-niveaux et plateforme technique — chacune répondant à des flux, des charges et des contraintes de site distincts.
- La mezzanine sur rack s'impose quand le projet exige une forte densité de stockage : le rayonnage palettier constitue lui-même la structure porteuse, mais son dimensionnement doit intégrer dès l'origine la charge totale des deux niveaux.
- Une plateforme de picking multi-niveaux convient aux flux de colis et de pièces de taille moyenne : elle multiplie les emplacements de prélèvement sur 2 à 4 niveaux et nécessite des accès dédiés (convoyeurs, monte-charges, escaliers élargis).
- En termes de charges admissibles, une mezzanine de bureaux se dimensionne couramment entre 2,5 et 3,5 kN/m², une mezzanine de stockage léger entre 5 et 10 kN/m², et une plateforme de stockage lourd au-delà selon étude de charge spécifique : la distinction entre charge répartie et charge ponctuelle conditionne toujours le dimensionnement.
- La mezzanine modulaire boulonnée offre la possibilité de reconfigurer ou déplacer la structure ; la version soudée répond aux contraintes de géométrie complexe ou de charges ponctuelles élevées, mais rend toute modification ultérieure plus lourde.
- La sécurité doit être intégrée dès la conception : garde-corps, plinthes, portillons à fermeture automatique, séparation des flux piétons et engins. La structure acier se calcule selon les Eurocodes ; un usage bureaux avec accueil de personnel déclenche des exigences incendie/ERP à valider avec un bureau d'études compétent.
Une mezzanine industrielle crée un niveau supplémentaire au sein d'un bâtiment existant pour exploiter la hauteur disponible sous charpente. Elle peut servir à stocker, produire, préparer des commandes, accueillir des bureaux ou donner accès à des machines. Il n'existe pas un seul modèle : les types de mezzanine industrielle se différencient selon l'usage visé, le mode de reprise des charges, le matériau de platelage et le procédé d'assemblage.
Obtenez un devis pour une mezzanine industrielle
Quels usages couvrent les principales mezzanines industrielles ?
Le choix dépend avant tout de l’usage d’une mezzanine industrielle. Chaque configuration répond à un besoin précis : stockage, bureaux, préparation de commandes, maintenance ou optimisation des rayonnages. La charge à supporter, le type d’accès et les flux de circulation orientent ensuite le projet.
Mezzanine de stockage : pour les palettes, cartons et réserves
La mezzanine de stockage est la configuration la plus courante en entrepôt et en atelier. Elle crée une surface supplémentaire au-dessus d’une zone existante. Elle peut servir de réserve, de zone tampon ou de stockage saisonnier. La charge d’exploitation se situe généralement entre 5 et 10 kN/m² pour du stockage léger. Elle peut dépasser 10 à 15 kN/m² pour du stockage dense ou des palettes lourdes. Les principaux éléments à prévoir sont :
- un escalier adapté à la circulation des opérateurs ;
- un portillon à palettes ou un monte-charges pour les produits ;
- un plancher dimensionné pour les charges réparties et ponctuelles ;
- des protections adaptées au risque de chute et aux contraintes incendie.
Mezzanine de bureaux : pour créer des espaces de travail
La mezzanine de bureaux accueille des postes de travail, des salles de réunion ou des espaces d’encadrement. Elle s’installe souvent au-dessus d’un atelier ou d’une zone logistique. Elle libère ainsi la surface productive au sol. La charge d’exploitation se situe généralement entre 2,5 et 3,5 kN/m². La conception doit aussi prendre en compte le confort des occupants. Les points à prévoir concernent notamment :
- l’isolation acoustique et thermique ;
- l’éclairage et la ventilation ;
- les réseaux électriques et informatiques ;
- les accès et les conditions d’évacuation.
Les règles applicables aux locaux de travail doivent être vérifiées. Des exigences supplémentaires peuvent s’ajouter si les espaces reçoivent du public
Mezzanine mixte : pour associer bureaux et stockage
La mezzanine mixte combine plusieurs fonctions sur une même structure. Elle peut accueillir des bureaux sur une partie de la plateforme et du stockage léger sur une autre. Cette solution convient aux entreprises qui souhaitent rapprocher les fonctions administratives et logistiques. Elle demande toutefois une séparation claire entre les différents flux. La conception doit intégrer :
- des accès distincts lorsque cela est nécessaire ;
- un zonage précis des espaces ;
- des cloisons et réseaux adaptés à chaque usage ;
- un calcul de charge spécifique pour chaque zone.

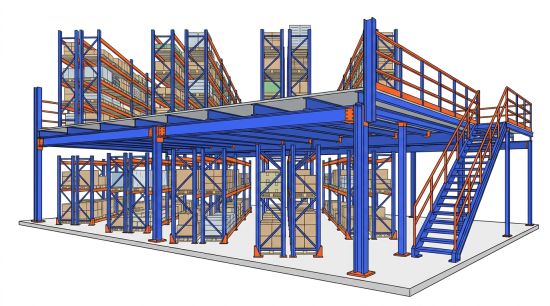

Mezzanine sur rack : pour densifier le stockage
La mezzanine sur rack utilise les montants des rayonnages comme structure porteuse. Elle associe le stockage dans les racks et un niveau supplémentaire au-dessus des allées. Cette configuration convient surtout aux bâtiments disposant d’une hauteur libre de 7 à 8 m ou plus. Elle permet d’augmenter fortement la capacité de stockage sans ajouter une structure indépendante. Le fabricant de plateforme mezzanine industrielle doit vérifier que les racks peuvent assurer deux fonctions :
- supporter les produits stockés ;
- reprendre les charges du plancher supérieur.
La stabilité de l’ensemble, les protections en rive et la compatibilité avec le système incendie doivent être étudiées dès la conception.
Plateforme de picking : pour préparer les commandes
La plateforme de picking est conçue pour les activités de préparation de commandes. Elle peut comporter 2 à 4 niveaux reliés par des escaliers, des convoyeurs ou des monte-charges. Elle est fréquente dans l’e-commerce, la distribution de pièces détachées et la logistique pharmaceutique. Elle permet de multiplier les emplacements de prélèvement dans un même volume. Sa conception doit faciliter plusieurs flux :
- la circulation des préparateurs ;
- le réapprovisionnement des rayonnages ;
- l’évacuation des colis ;
- l’accès aux différents niveaux.
La largeur des allées, l’ergonomie des postes et les protections contre les chutes doivent être étudiées avec soin.
Plateforme technique et de maintenance : pour accéder aux équipements
La plateforme technique permet d’accéder à des machines ou à des installations situées en hauteur. Elle peut prendre la forme d’une passerelle, d’un palier ou d’une plateforme d’intervention. Elle est utilisée autour des compresseurs, des lignes de production, des centrales de traitement d’air ou des équipements de process. Les charges sont souvent ponctuelles. Elles correspondent au poids des équipements, des outils et des opérateurs. Le dimensionnement doit aussi tenir compte des efforts générés pendant les interventions. La plateforme doit prévoir :
- un accès simple aux équipements ;
- un sol adapté aux conditions du site ;
- des garde-corps et des plinthes ;
- une protection contre les chutes d’outils ou de pièces.
Dans une zone ATEX, les matériaux et les finitions doivent être adaptés aux risques du site.
Vous êtes fournisseur de mezzanine industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

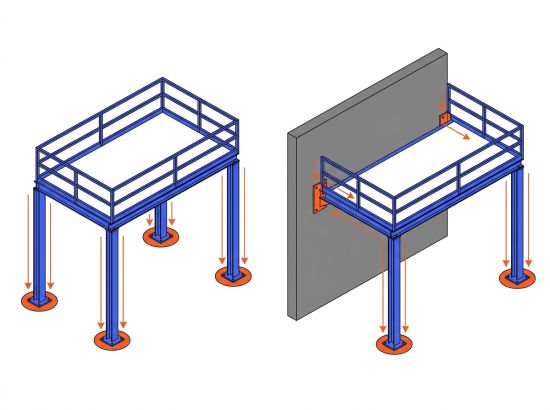

Quelles différences de structure : autoportante, adossée ou suspendue ?
Mezzanine autoportante : structure reposant sur ses propres poteaux
La mezzanine autoportante transfère toutes ses charges vers la dalle au travers de ses propres poteaux, sans solliciter les murs ou la charpente du bâtiment. Elle offre une grande liberté d'implantation et convient aux bâtiments dont la structure existante n'est pas disponible pour reprendre des efforts supplémentaires. Les poteaux occupent de la surface au sol et créent des contraintes de flux en dessous de la plateforme. Les descentes de charges transmises à la dalle doivent être vérifiées : une dalle industrielle courante supporte des charges ponctuelles significatives, mais les platines d'ancrage et les éventuels plots de fondation doivent être dimensionnés selon les résultats de l'étude de sol et de la note de calcul structure.
Mezzanine adossée : appui sur la structure existante
La mezzanine adossée utilise un mur ou des poteaux du bâtiment comme points d'appui partiels, réduisant le nombre de poteaux propres à la structure et donc l'emprise au sol. Elle convient aux configurations en angle ou le long d'une paroi. La condition préalable est la vérification de la capacité portante de la structure existante à reprendre les efforts transmis. Les interfaces de fixation (platines, boulons dans béton ou acier) et les mouvements différentiels liés à la dilatation thermique doivent être traités dans les plans d'exécution.
Quels modes de fabrication pou une mezzanine industrielle : modulaire boulonnée ou soudée ?
Mezzanine modulaire boulonnée : pour évoluer avec l'activité
La mezzanine modulaire boulonnée est constituée d'éléments préfabriqués assemblés sur site par vissage et boulonnage. Elle peut être démontée, étendue ou reconfigurée en cas de déménagement ou d'évolution de l'activité. Ce type est adapté à la majorité des projets courants de stockage et de bureaux, avec des délais de fabrication et de pose généralement plus courts.
Sa limite principale est la tolérance dimensionnelle imposée par la modularité : les travées et les portées sont standardisées, ce qui peut contraindre l'adaptation à des géométries de bâtiment atypiques. Les jonctions boulonnées transmettent les vibrations plus facilement que les assemblages soudés, ce qui peut être perceptible en usage bureaux.
Sa limite principale est la tolérance dimensionnelle imposée par la modularité : les travées et les portées sont standardisées, ce qui peut contraindre l'adaptation à des géométries de bâtiment atypiques. Les jonctions boulonnées transmettent les vibrations plus facilement que les assemblages soudés, ce qui peut être perceptible en usage bureaux.
Mezzanine soudée : pour charges élevées et géométries spécifiques
La mezzanine soudée convient aux projets à contraintes de géométrie particulière (bâtiment non orthogonal, intégration à une charpente existante) ou à charges ponctuelles élevées dépassant les capacités des assemblages boulonnés standards. Elle offre une rigidité supérieure et une meilleure réponse aux efforts dynamiques. L'inconvénient principal est que le chantier est plus intrusif (soudage en atelier ou sur site, protection incendie pendant les travaux) et que toute modification ultérieure implique des travaux de découpe et de re-soudage significatifs.
Quels critères techniques pour choisir sa mezzanine industrielle ?
Avant d'engager un bureau d'études, il est utile de rassembler les informations suivantes : dimensions du bâtiment et hauteur libre sous charpente, nature et intensité des charges prévues (charge répartie et charges ponctuelles), type de flux et d'accès souhaités, contraintes incendie du site, et délai de mise en service.

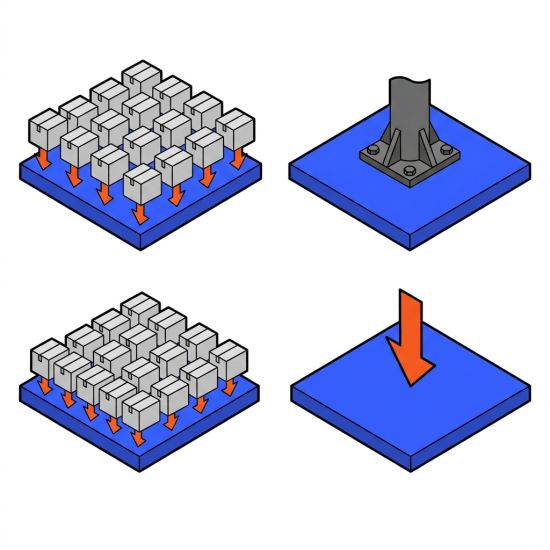

Charges et portance : charge répartie, charge ponctuelle et dynamique
La charge répartie correspond au poids distribué sur l’ensemble du plancher. Elle varie selon l’usage :
- 2,5 à 3,5 kN/m², soit environ 250 à 350 kg/m², pour des bureaux ;
- 3 à 5 kN/m² pour une zone de préparation de commandes légère ;
- 7,5 à 10 kN/m² ou plus pour du stockage lourd.
La charge ponctuelle agit sur une petite surface. Elle peut provenir d’un pied de palette, d’une roue de transpalette ou d’une machine. Elle doit être calculée séparément. Les vibrations et les mouvements des engins créent aussi des charges dynamiques. Elles influencent le dimensionnement des poutres, des poteaux et du plancher.
Hauteur disponible et implantation : travées, portées et poteaux
La hauteur libre détermine la faisabilité du projet. Une mezzanine à un niveau demande généralement une hauteur sous charpente de 5 à 6 m. Cette configuration permet souvent de conserver :
- environ 2,2 m de passage sous la mezzanine ;
- entre 2,2 et 2,5 m de hauteur utile sur la plateforme.
La position des poteaux doit rester compatible avec les flux au sol. Elle ne doit pas gêner les chariots, les rayonnages ou les postes de travail. Les portées courantes se situent entre 4 et 8 m pour un usage de stockage standard. Des portées plus importantes peuvent nécessiter une structure renforcée.
Accès et équipements : escaliers, portillons, monte-charges, convoyeurs
Les accès dépendent des produits et des personnes qui circulent sur la plateforme.
- Pour des palettes, un monte-charges de 1 000 à 3 000 kg ou un portillon à palettes peut être prévu.
- Pour des colis, un convoyeur et un escalier d’au moins 80 cm de passage utile facilitent les flux.
- Pour la maintenance, une échelle à crinoline ou un accès compact peut convenir à un usage ponctuel. Un escalier classique reste préférable pour une fréquentation régulière.
Les convoyeurs, monte-charges et ouvertures doivent être définis avant les plans d’exécution. Ils modifient le plancher et la structure.

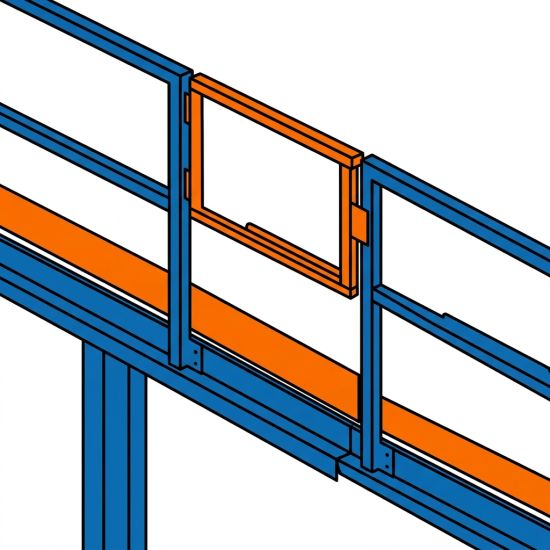

Flux et sécurité : séparation piétons/engins et protections en rive
Les circulations doivent être organisées dès la conception. Les piétons, les transpalettes et les chariots ne doivent pas partager les mêmes zones sans protection adaptée. Plusieurs équipements peuvent être nécessaires :
- garde-corps et plinthes en rive ;
- portillons à fermeture sécurisée ;
- barrières physiques ;
- marquage au sol ;
- zones de dépose clairement délimitées.
Les règles précises doivent être vérifiées selon l’usage de la mezzanine et le statut du bâtiment.
Conformité : Eurocodes, incendie et ERP si accueil de personnel
Les normes sur les mezzanines industrielles couvrent notamment le calcul de la structure, la sécurité incendie et l’évacuation. Pour une structure en acier, le dimensionnement s’appuie sur les Eurocodes. L’Eurocode 3 concerne plus précisément les structures métalliques. Les calculs prennent en compte les charges permanentes, les charges d’exploitation et les charges accidentelles. Ils doivent être adaptés à l’usage réel de la plateforme.
Lorsqu’une mezzanine accueille régulièrement des salariés, les règles applicables aux lieux de travail doivent aussi être respectées. Elles concernent notamment le désenfumage, les issues de secours et les distances d’évacuation. Des exigences supplémentaires peuvent s’appliquer si les locaux reçoivent du public. Selon l’ampleur du projet, une vérification par un bureau d’études structure ou un intervenant compétent doit être prévue avant les travaux.

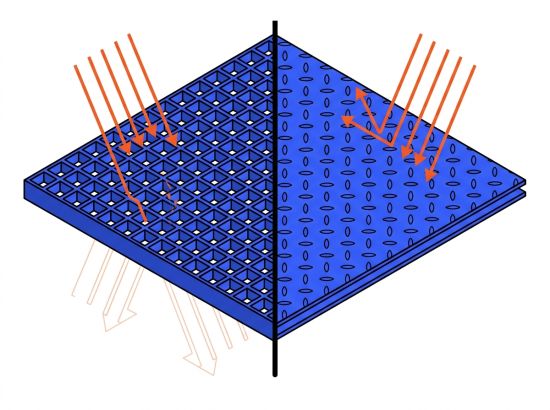

Quels matériaux, platelages et finitions pour une plateforme industrielle ?
La structure d’une plateforme industrielle métallique est généralement fabriquée en acier galvanisé ou peint. Le choix de la finition dépend de l’humidité, des agents chimiques et des conditions d’entretien du site. Les principaux types de platelage sont :
- Le caillebotis en acier : il laisse passer la lumière et l’air entre les niveaux. Il facilite aussi l’écoulement des liquides et présente une bonne tenue au feu. En revanche, il peut amplifier le bruit de pas. De petits objets peuvent aussi tomber à travers les mailles.
- La tôle larmée : elle convient aux zones de circulation, aux ateliers propres et aux plateformes équipées de transpalettes légers. Sa surface plane facilite le nettoyage. Un traitement antidérapant peut être nécessaire en présence d’huile ou de poussière.
- Les dalles en bois CTBH : elles sont surtout utilisées pour les bureaux. Elles offrent un meilleur confort acoustique et thermique. Elles restent toutefois moins adaptées aux environnements humides ou fortement sollicités.
Tableau comparatif : quel type de mezzanine pour quel besoin ?
Le choix du type de mezzanine influence directement le dimensionnement, les accès et les équipements à prévoir. Il a aussi un impact sur le prix d’une plateforme industrielle. Une mezzanine de bureaux demande par exemple des travaux d’isolation et de ventilation. Une plateforme de picking peut intégrer des convoyeurs ou plusieurs niveaux. Une mezzanine de stockage lourd nécessite quant à elle une structure plus résistante et des accès adaptés à la manutention.
| Type | Usage principal | Charge répartie indicative | Coût relatif | Flexibilité | Points de vigilance |
|---|---|---|---|---|---|
| Stockage | Réserve, zone tampon, palettes | 5 à 15 kN/m² | Moyen | Moyenne | Charges ponctuelles, incendie stockage |
| Bureaux | Postes de travail, réunion | 2,5 à 3,5 kN/m² | Moyen à élevé | Moyenne | ERP, acoustique, réseau, évacuation |
| Mixte | Bureaux + stockage léger | 3 à 8 kN/m² selon zones | Élevé | Faible | Séparation flux, interfaces réseaux |
| Sur rack | Stockage dense, entrepôt haut | Selon dimensionnement rack | Moyen | Faible | Double rôle du rack, sprinklage |
| Picking multi-niveaux | Préparation commandes | 3 à 6 kN/m² | Élevé | Faible | Flux croisés, ergonomie, convoyeurs |
| Technique / maintenance | Accès machines, passerelles | Variable selon équipements | Faible à moyen | Élevée | Charges ponctuelles, ATEX éventuelle |
| Type : Stockage | |
|---|---|
| Usage principal | Réserve, zone tampon, palettes |
| Charge répartie indicative | 5 à 15 kN/m² |
| Coût relatif | Moyen |
| Flexibilité | Moyenne |
| Points de vigilance | Charges ponctuelles, incendie stockage |
| Type : Bureaux | |
|---|---|
| Usage principal | Postes de travail, réunion |
| Charge répartie indicative | 2,5 à 3,5 kN/m² |
| Coût relatif | Moyen à élevé |
| Flexibilité | Moyenne |
| Points de vigilance | ERP, acoustique, réseau, évacuation |
| Type : Mixte | |
|---|---|
| Usage principal | Bureaux + stockage léger |
| Charge répartie indicative | 3 à 8 kN/m² selon zones |
| Coût relatif | Élevé |
| Flexibilité | Faible |
| Points de vigilance | Séparation flux, interfaces réseaux |
| Type : Sur rack | |
|---|---|
| Usage principal | Stockage dense, entrepôt haut |
| Charge répartie indicative | Selon dimensionnement rack |
| Coût relatif | Moyen |
| Flexibilité | Faible |
| Points de vigilance | Double rôle du rack, sprinklage |
| Type : Picking multi-niveaux | |
|---|---|
| Usage principal | Préparation commandes |
| Charge répartie indicative | 3 à 6 kN/m² |
| Coût relatif | Élevé |
| Flexibilité | Faible |
| Points de vigilance | Flux croisés, ergonomie, convoyeurs |
| Type : Technique / maintenance | |
|---|---|
| Usage principal | Accès machines, passerelles |
| Charge répartie indicative | Variable selon équipements |
| Coût relatif | Faible à moyen |
| Flexibilité | Élevée |
| Points de vigilance | Charges ponctuelles, ATEX éventuelle |
FAQ sur les types de mezzanine industrielle
Quelle est la différence entre une mezzanine industrielle et une plateforme industrielle ?
Les deux termes désignent souvent une structure similaire. Une mezzanine crée un niveau supplémentaire dans un bâtiment. Une plateforme peut aussi servir à la circulation, au stockage ou à la maintenance.
Quelle charge maximale supporte une mezzanine industrielle ?
Il n’existe pas de charge maximale unique. Tout dépend de l’usage et du dimensionnement. Des bureaux supportent souvent 2,5 à 3,5 kN/m². Une mezzanine de stockage se situe plutôt entre 5 et 10 kN/m², voire davantage pour des charges lourdes.
Faut-il une autorisation pour installer une mezzanine ?
Cela dépend de la surface créée et de la nature des travaux. Une déclaration préalable ou un permis de construire peut être nécessaire. Une vérification auprès du service urbanisme reste recommandée avant le chantier.
Une mezzanine démontable peut-elle être réinstallée ailleurs ?
Oui, si la structure est modulaire et boulonnée. Elle doit toutefois être adaptée au nouveau bâtiment. Une nouvelle note de calcul est nécessaire pour vérifier les dimensions, les charges et les appuis.
Peut-on installer une mezzanine sur un rack existant ?
Oui, mais seulement si les racks peuvent reprendre les charges du plancher. Un rack standard n’est pas toujours prévu pour cet usage. Le fabricant ou le bureau d’études doit valider la structure.
Quels équipements de sécurité prévoir sur une mezzanine ?
Les équipements courants comprennent les garde-corps, les plinthes, les portillons et les escaliers sécurisés. D’autres protections peuvent être nécessaires selon les flux et le type de manutention.
Quels délais prévoir avant la mise en service ?
Une mezzanine modulaire standard demande souvent 8 à 16 semaines entre l’étude et la mise en service. Une plateforme sur mesure ou multiniveau peut demander 16 à 24 semaines, voire davantage.
