Temps de lecture estimé : 11min
💡 L'essentiel à retenir :
- Une plateforme mezzanine industrielle crée un niveau supplémentaire dans un bâtiment existant pour doubler la surface utile sans extension ni déménagement, avec des charges d'exploitation courantes comprises entre 250 et 1 000 kg/m² selon l'usage.
- Le stockage de palettes, la zone de picking, les bureaux au-dessus d'une ligne de production et les postes de conditionnement surélevés représentent les quatre cas d'usage les plus fréquents en entrepôt et en atelier.
- La hauteur libre sous plafond conditionne directement la faisabilité : un minimum de 6 à 7 m est nécessaire pour créer deux niveaux viables avec une circulation et un accès conformes.
- Une mezzanine industrielle autoportante repose sur ses propres poteaux et n'est pas ancrée à la structure du bâtiment, ce qui la rend démontable, reconfigurable et réutilisable lors d'un changement de site.
- Tout projet requiert des notes de calcul conformes aux Eurocodes, la validation par un bureau de contrôle agréé, des garde-corps réglementaires et une prise en compte du désenfumage et des sprinklers dès la conception.
- Avant de lancer une étude, il faut connaître la charge maximale par m², la trame des poteaux acceptée, les flux piétons et chariots, et les contraintes incendie du bâtiment classé ICPE ou ERP.
Une plateforme mezzanine industrielle sert à créer un niveau intermédiaire à l'intérieur d'un bâtiment existant, sans toucher à l'enveloppe du bâtiment ni engager de travaux de gros œuvre. Les responsables logistique, production et maintenance y recourent pour répondre à trois problèmes concrets : le manque de surface au sol, la nécessité d'organiser des flux séparés, et le besoin d'installer des postes ou des locaux sans consommer l'espace de production.
Obtenez un devis pour une mezzanine industrielle
À quoi sert une plateforme mezzanine industrielle en entrepôt ou atelier ?
Une plateforme mezzanine industrielle exploite la hauteur disponible sous plafond pour créer un niveau intermédiaire accessible, structurellement indépendant du bâtiment. Elle repose sur des poteaux acier ou aluminium qui reprennent les charges et les transmettent au dallage, sans solliciter les murs ou la charpente existante. Sa finalité première est opérationnelle : organiser plusieurs fonctions sur deux niveaux dans le même volume bâti. Elle permet de séparer le flux de stockage du flux de préparation, d'éloigner les bureaux du bruit de la production tout en restant à proximité immédiate, ou encore de placer des machines sur un niveau surélevé pour libérer le sol aux engins de manutention. Les situations typiques qui amènent une entreprise à étudier ce type d'installation sont les suivantes :
- La croissance des stocks rend la surface au sol insuffisante sans pour autant justifier un déménagement.
- Un ajout de postes de travail ou de bureaux est nécessaire sans emprise sur la zone de production active.
- Un projet de réorganisation des flux cherche à séparer physiquement les piétons des chariots élévateurs.
Vous êtes fournisseur de mezzanine industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

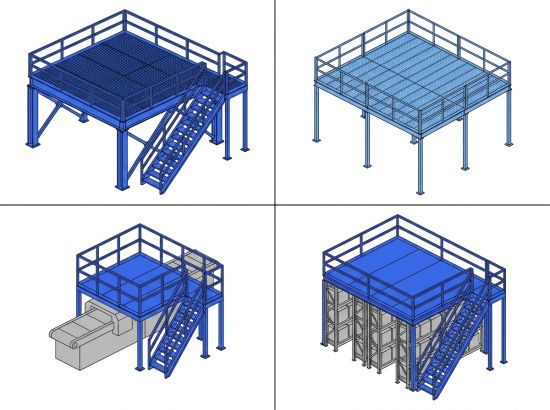

Quelles différences entre mezzanine légère, plateforme de travail et plateforme sur racks ?
Plusieurs solutions peuvent se ressembler. Elles ne répondent pourtant pas aux mêmes usages. Le choix dépend de la charge, de la fréquence d’accès et de l’organisation du site. Une mezzanine autoportante offre plus de souplesse. Elle ne dépend pas des racks existants. Elle peut aussi accueillir plusieurs usages sur une même structure. Une plateforme sur racks est plus liée au stockage. Elle doit être étudiée avec le fournisseur de rayonnages. Les charges transmises par les racks doivent être vérifiées.
| Solution | Usage typique | Contraintes principales | Points de vigilance |
|---|---|---|---|
| Mezzanine industrielle autoportante | Stockage lourd, bureaux, production, picking | Charge 250 à 1 000 kg/m², notes de calcul, bureau de contrôle | Trame poteaux à intégrer au plan de circulation |
| Mezzanine de stockage légère | Stockage de charges légères, archives | Charge limitée à 250 kg/m², surface réduite | Inadaptée aux chariots et aux charges dynamiques |
| Plateforme de travail | Poste de travail surélevé, accès machine ponctuel | Surface restreinte, garde-corps obligatoires | Pas conçue pour une circulation permanente |
| Plateforme sur racks | Stockage de palettes au-dessus des racks existants | Dépend de la structure des racks porteurs | Calculs spécifiques, interfaces rack/platelage à vérifier |
| Solution : Mezzanine industrielle autoportante | |
|---|---|
| Usage typique | Stockage lourd, bureaux, production, picking |
| Contraintes principales | Charge 250 à 1 000 kg/m², notes de calcul, bureau de contrôle |
| Points de vigilance | Trame poteaux à intégrer au plan de circulation |
| Solution : Mezzanine de stockage légère | |
|---|---|
| Usage typique | Stockage de charges légères, archives |
| Contraintes principales | Charge limitée à 250 kg/m², surface réduite |
| Points de vigilance | Inadaptée aux chariots et aux charges dynamiques |
| Solution : Plateforme de travail | |
|---|---|
| Usage typique | Poste de travail surélevé, accès machine ponctuel |
| Contraintes principales | Surface restreinte, garde-corps obligatoires |
| Points de vigilance | Pas conçue pour une circulation permanente |
| Solution : Plateforme sur racks | |
|---|---|
| Usage typique | Stockage de palettes au-dessus des racks existants |
| Contraintes principales | Dépend de la structure des racks porteurs |
| Points de vigilance | Calculs spécifiques, interfaces rack/platelage à vérifier |
Quels usages concrets couvrent les plateformes mezzanines industrielles ?
Chaque type de mezzanine industrielle répond à des besoins précis. Certains usages concernent le stockage. D’autres sont liés à la production, aux bureaux, à la maintenance ou aux flux internes.
Augmenter la surface utile sans extension du bâtiment existant
La mezzanine permet de créer un niveau supplémentaire dans le volume existant. Elle répond au manque de place au sol. Elle peut éviter une extension ou un déménagement. Elle est utile lorsque l’entreprise manque d’espace pour stocker, produire ou organiser ses flux. Elle peut être installée par zones ou par travées. Cela limite parfois l’arrêt d’activité pendant les travaux. Points à vérifier :
- hauteur libre sous plafond ;
- circulation des chariots au niveau inférieur ;
- position des poteaux ;
- accès aux issues de secours ;
- contraintes incendie et urbanisme.
Une vérification administrative peut être nécessaire si la mezzanine crée de la surface de plancher. Le régime dépend du bâtiment, de la surface créée et des règles locales.
Stocker des palettes, cartons ou archives sur un niveau supplémentaire
Le stockage est l'usage le plus répandu. La mezzanine reçoit des charges statiques provenant de palettes, de bacs, de cartons ou d'archives, avec un accès par escalier ou par équipement de levage.
Bénéfices :
- Densification du stockage sans extension et séparation des réserves par famille de produits.
- Création d'une zone archives dédiée, isolée de la zone de production.
- Accès par escalier avec portillons de chargement pour les colis légers, ou par monte-charges pour les palettes.
Créer une zone de picking et préparation de commandes
Les entrepôts e-commerce et les distributeurs de pièces détachées utilisent fréquemment un niveau mezzanine pour séparer la zone de picking du stock de masse. Elle réduit également les croisements de flux et organiser le prélèvement par familles de produits.
Avantages principaux :
- séparation des flux de préparation et de stockage ;
- réduction des croisements avec les chariots ;
- meilleure organisation des familles de produits ;
- intégration possible d’un convoyeur ou d’une trémie.
Points à vérifier :
- largeur des allées ;
- éclairage des postes ;
- ergonomie du prélèvement ;
- circulation des préparateurs ;
- protection contre les chutes d’objets.
Le picking impose une réflexion sur les flux. Les escaliers, trémies, convoyeurs et zones de dépose doivent être positionnés dès la conception.
Installer des bureaux, vestiaires ou locaux techniques au-dessus d'une zone active
Une mezzanine peut accueillir des bureaux, des vestiaires, une salle de pause ou un local technique. Cette solution libère de la place au sol. Elle rapproche aussi les équipes support de la production ou de l’entrepôt. Cet usage convient aux sites qui veulent créer des locaux sans construire une extension. Il permet de garder une proximité directe avec l’activité.
Avantages principaux :
- gain de surface au sol ;
- proximité avec les équipes opérationnelles ;
- séparation entre locaux tertiaires et zone industrielle ;
- meilleure visibilité sur l’activité.
Points à vérifier :
- confort acoustique ;
- ventilation ;
- isolation thermique ;
- accès sécurisé ;
- règles incendie ;
- accessibilité si nécessaire.
Les locaux occupés de manière régulière demandent plus de confort qu’un simple plancher de stockage. L’acoustique, la ventilation et l’évacuation doivent être anticipées.
Créer une zone de production, assemblage ou conditionnement
Certaines lignes de production ou de conditionnement s'installent en hauteur pour libérer le sol aux flux de manutention et rapprocher les postes des alimentations en composants ou matières.
Bénéfices :
Bénéfices :
- Le sol reste disponible pour les engins de manutention lourds et les flux logistiques.
- Les postes d'assemblage ou de conditionnement s'organisent sur un plancher stable avec accès aux utilités.
- La structure peut recevoir des équipements fixés (convoyeurs, bras articulés, alimentations pneumatiques).
- Les charges dynamiques liées aux machines en fonctionnement doivent être intégrées aux calculs de structure : une presse ou une machine vibrante génère des charges d'impact bien supérieures à sa masse statique.
- La planéité du platelage conditionne la qualité de production sur les lignes automatisées.
- Les utilités (air comprimé, électricité, eau) doivent être prévues avec des réservations dans le plancher.
Sécuriser les accès maintenance et les circulations
Une mezzanine peut aussi servir d’accès technique. Elle permet aux équipes de maintenance d’intervenir sur des machines, filtres, vannes, chemins de câbles ou équipements en hauteur. Elle remplace parfois des accès temporaires comme les échelles, nacelles ou échafaudages. Elle facilite les interventions récurrentes et réduit les arrêts de production. Elle peut aussi aider à séparer les piétons des chariots. Les circulations sont alors mieux organisées. Les zones sensibles peuvent être isolées ou protégées. Points à vérifier :
- fréquence des interventions ;
- largeur des passages ;
- risque de chute d’objets ;
- présence d’outils ou pièces lourdes ;
- protection des personnes en dessous ;
- accès d’évacuation.
Cet usage doit être pensé avec le plan de circulation global du site. Il ne suffit pas d’ajouter une passerelle. Il faut vérifier comment les personnes montent, circulent et redescendent.
Intégrer convoyeurs, transferts de niveaux, trémies et monte-charges
La mezzanine devient une interface entre deux niveaux de flux : les colis ou bacs produits au sol sont acheminés vers le niveau supérieur, ou inversement vers la zone d'expédition.
Bénéfices :
Bénéfices :
- Continuité du flux entre les niveaux sans manutention manuelle, ce qui augmente la cadence et réduit les risques TMS.
- Intégration d'un convoyeur à bande, d'un transbordeur ou d'un monte-charges dans la structure de la mezzanine elle-même.
- Meilleure organisation des zones : production ou stockage en hauteur, conditionnement ou expédition au sol.
- Les trémies et ouvertures dans le plancher imposent des protections périmètriques réglementaires et doivent être coordonnées avec le système de sprinklers.
- Les interfaces entre le convoyeur et la mezzanine nécessitent des réservations précises dans les notes de calcul de la structure.
- Le câblage et les alimentations électriques des équipements automatisés s'intègrent dans les chemins de câbles prévus dès la conception.

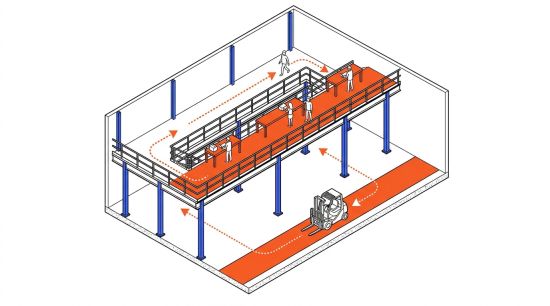

Séparer les flux piétons et chariots, et sécuriser les zones sensibles
La mezzanine sert aussi d'outil de zonage : en surélevant les circulations piétonnes ou les zones de travail, elle sépare physiquement les flux humains des flux d'engins, ce qui réduit les risques d'accidents.
Bénéfices :
- Suppression des croisements dangereux entre piétons et chariots élévateurs dans les zones à forte densité de trafic.
- Création de zones isolées pour les activités sensibles à la contamination ou au bruit.
- Amélioration du plan de circulation QHSE sans modifier le bâtiment.
- Le plan de circulation doit être revu globalement avant de positionner les accès à la mezzanine.
- Dans les environnements potentiellement explosifs classés ATEX, la conception de la mezzanine requiert l'intervention de spécialistes dédiés : matériaux, équipements électriques et protections doivent faire l'objet d'une analyse de risques spécifique avant toute décision.
- Les zones d'isolement phonique ou de séparation vis-à-vis des poussières nécessitent des cloisons étanches et une ventilation adaptée.
Prévoir une mezzanine modulable et réutilisable
La modularité n’est pas un usage principal. C’est plutôt un critère de choix. Elle devient importante si l’entreprise anticipe une croissance, un déménagement ou une réorganisation. Une mezzanine autoportante peut être démontée, déplacée ou agrandie. Elle peut recevoir de nouvelles travées. Elle peut aussi être adaptée à un changement d’usage, sous réserve d’une nouvelle vérification technique.
Points à vérifier :
- standardisation des modules ;
- possibilité d’extension ;
- démontage des assemblages ;
- compatibilité avec un futur site ;
- mise à jour de la note de calcul en cas de modification.
Une mezzanine évolutive doit être pensée dès le départ. L’ajout de charges, d’escaliers, de cloisons ou d’équipements peut modifier son dimensionnement.
Quelles contraintes techniques vérifier avant de valider un usage ?
Avant de valider tout projet, six paramètres techniques conditionnent directement la faisabilité et le dimensionnement. La charge d'exploitation est le premier critère. Elle s'exprime en kg/m² et varie fortement selon l'usage : 250 à 400 kg/m² pour des bureaux ou archives, 500 à 800 kg/m² pour du stockage de palettes, et jusqu'à 1 000 kg/m² pour des zones de production avec machines lourdes. Cette valeur est inscrite dans les notes de calcul et s'impose à toute modification ultérieure.

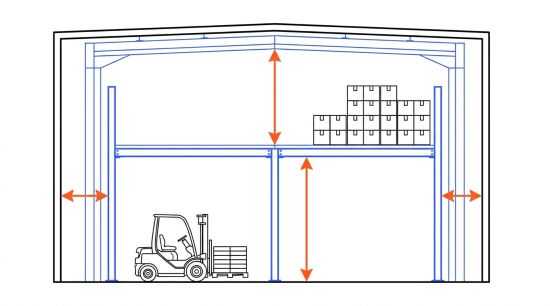

La hauteur libre sous plafond détermine si le projet est viable à deux niveaux. Un minimum de 5,50 m est nécessaire pour créer deux niveaux avec 2,20 m de hauteur libre chacun, en intégrant l'épaisseur de la structure de la mezzanine. En pratique, 6 à 7 m sont requis pour des conditions de travail confortables et conformes. La résistance du dallage est souvent sous-estimée. Les poteaux de la mezzanine concentrent des charges ponctuelles importantes, parfois supérieures à 10 t par poteau. Un dallage industriel standard de 20 cm peut nécessiter une vérification par un bureau d'études béton avant de valider les appuis.
| Contrainte | Impact sur le projet | Données à collecter |
|---|---|---|
| Charge d'exploitation | Dimensionnement des poteaux, poutres et platelage | Nature des charges, densité de stockage, masse des équipements |
| Hauteur libre sous plafond | Faisabilité du projet à deux niveaux | Hauteur au faîtage, hauteur aux points bas de charpente, passage des réseaux |
| Trame des poteaux | Organisation des allées et des flux | Largeur des engins, plan de circulation, zones à dégager |

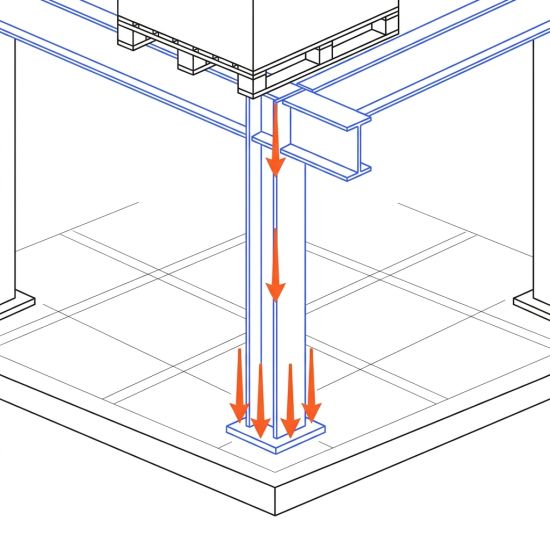

| Résistance du dallage | Reprise des charges des poteaux | Épaisseur, classe de béton, présence de planchers techniques |
| Flux piétons et chariots | Position des escaliers, portillons et protections | Type d'engins, débit horaire, sens de circulation |
| Contraintes incendie | Position des sprinklers, désenfumage, issues | Classement ICPE ou ERP, présence d'un SSI existant |

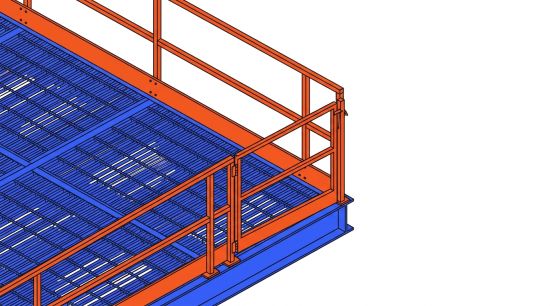

Quels accessoires et options de sécurité prévoir selon l'usage de la mezzanine industrielle ?
Les équipements à prévoir dépendent directement de l’usage de la mezzanine. Ils servent à sécuriser les accès, à protéger les personnes et à faciliter les flux.
- Pour une mezzanine de stockage : prévoir des garde-corps, des plinthes et des portillons de chargement. Ces éléments limitent les risques de chute de personnes ou d’objets pendant les opérations de manutention.
- Pour une zone de picking : privilégier des allées dégagées, un éclairage adapté et des protections latérales. L’objectif est de faciliter la circulation des préparateurs et d’éviter les chutes d’objets vers le niveau inférieur.
- Pour des bureaux ou locaux techniques : intégrer des cloisons, une ventilation adaptée et un escalier sécurisé. Une isolation acoustique peut être nécessaire si la mezzanine se trouve au-dessus d’un atelier bruyant.
- Pour une zone de production ou d’assemblage : prévoir un plancher adapté aux équipements installés. Les réservations pour l’électricité, l’air comprimé ou les réseaux doivent être anticipées dès la conception.
- Pour des passerelles de maintenance : choisir un sol stable et antidérapant, avec des garde-corps sur les zones exposées. L’accès doit rester simple pour les interventions régulières.
- Pour des convoyeurs, trémies ou monte-charges : protéger toutes les ouvertures dans le plancher. Leur position doit être prévue dès la conception, car elle influence la structure et les flux.
- Pour séparer les flux piétons et chariots : prévoir des barrières anti-choc, un marquage au sol et des accès dédiés. L’objectif est de réduire les croisements dangereux dans les zones actives.
Comment choisir une plateforme mezzanine selon l’usage principal ?
Le choix d’une plateforme mezzanine dépend d’abord de son usage. Une zone de stockage, un espace de bureaux ou une passerelle de maintenance n’ont pas les mêmes contraintes. Plusieurs critères doivent être étudiés :
- La charge d’exploitation : elle détermine le dimensionnement de la structure. Des bureaux peuvent être prévus autour de 300 kg/m². Un stockage de palettes peut nécessiter 600 kg/m² ou davantage.
- La hauteur disponible : elle doit permettre de circuler sur les deux niveaux. Une hauteur sous plafond de 5,80 m impose souvent des compromis. Avec 8 m, l’intégration d’équipements ou de convoyeurs devient plus simple.
- Les flux de circulation : ils déterminent la position des poteaux, des escaliers et des zones de chargement.
- Le type de plancher : il varie selon les charges, le confort attendu et les contraintes incendie.
- Les équipements à intégrer : convoyeurs, monte-charges, cloisons et réseaux doivent être prévus dès la conception.
Le tableau suivant résume les principales priorités selon l’usage :
| Usage principal | Priorité de conception |
|---|---|
| Stockage de palettes | Charge de 500 à 800 kg/m², portillons, monte-charges ou escalier large |
| Picking et préparation | Allées de 900 mm, éclairage de 300 lux, convoyeur ou trémie |
| Bureaux et locaux | Isolation acoustique, ventilation, accès PMR si nécessaire |
| Production et assemblage | Planéité du platelage, réservations pour les utilités, charges dynamiques |
| Maintenance et passerelles | Caillebotis antidérapant, garde-corps, largeur minimale de 600 mm |
| Projet évolutif | Modules standardisés, assemblage boulonné, dossier technique complet |
Dans quels secteurs les usages de mezzanine sont-ils les plus fréquents ?
Plusieurs secteurs concentrent la majorité des projets de plateformes mezzanines industrielles, avec des contraintes et des configurations qui leur sont propres.
- Logistique et e-commerce : un entrepôt de préparation de commandes de 3 000 m² au sol installe une mezzanine de 1 500 m² sur la moitié de sa surface pour séparer le stock de masse (palettes au sol avec chariots frontaux) et la zone de picking (bacs légers en hauteur avec préparateurs piétons). Un convoyeur à bande descend les colis vers la zone d'expédition au sol. La charge d'exploitation est de 400 kg/m² et le platelage est en bac collaborant pour respecter les exigences incendie de l'assureur.
- Industrie automobile : un atelier de production installe une mezzanine de 600 m² au-dessus d'une ligne d'assemblage pour accueillir les postes de contrôle qualité et les équipements de vision industrielle. La structure est dimensionnée à 600 kg/m² avec des réservations pour les câblages et les alimentations pneumatiques. Les vibrations des presses en dessous ont été intégrées aux calculs de structure.
- Industrie agroalimentaire et pharmaceutique : ces secteurs imposent des contraintes de nettoyage et de séparation strictes. La mezzanine est en acier inoxydable ou peint époxy, avec des jonctions sans recoins et un platelage plein facilement lavable. La séparation entre la zone de production et les locaux techniques ou de contrôle est physiquement assurée par la mezzanine, sans contact possible entre les deux niveaux.
- Retail et back-office : un entrepôt de magasin installe une mezzanine pour archiver les dossiers administratifs et stocker les articles de vitrine hors saison. La charge est de 250 kg/m², l'accès est uniquement piéton par escalier, et les garde-corps sont traités avec un aspect soigné adapté au contexte semi-public.
- Maintenance industrielle : un site pétrochimique installe des passerelles de 800 mm de largeur autour de ses échangeurs de chaleur et de ses colonnes de distillation. Ces structures permettent des interventions trimestrielles par les équipes de maintenance sans nacelle ni échafaudage, réduisant les temps d'arrêt et les risques associés aux travaux en hauteur temporaires.
| Secteur | Usage principal | Points de vigilance |
|---|---|---|
| Logistique et e-commerce | Stockage, picking, préparation de commandes | Flux de circulation, cadence, manutention |
| Industrie manufacturière | Production, assemblage, contrôle qualité | Charges des équipements, utilités, vibrations |
| Agroalimentaire et pharmaceutique | Locaux techniques, séparation des zones, stockage | Hygiène, nettoyage, ventilation |
| Retail et distribution | Réserves, archives, stockage saisonnier | Accès piéton, charge de stockage |
| Maintenance industrielle | Passerelles et accès aux équipements | Sécurité des interventions, protection contre les chutes |
