Dimensionner un élévateur PMR en ERP ne se limite pas à mesurer la hauteur à franchir. La configuration des accès, le sens de circulation du fauteuil et la hauteur de course déterminent ensemble les cotes structurantes du projet. Deux grandes familles d'équipements coexistent : la plateforme oblique, qui se déplace le long d'un escalier via un rail, et l'élévateur vertical, qui monte en ligne droite avec ou sans gaine selon la hauteur.
Obtenez un devis pour un élévateur PMR
Quels sont les différents types d'accès d'un élévateur PMR ?

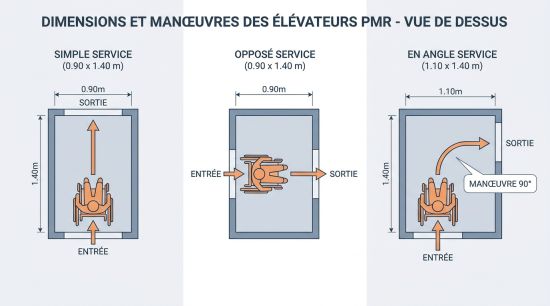

La réglementation française distingue trois configurations d'accès, appelées "services", qui conditionnent directement les dimensions utiles minimales de la plateforme. Le service simple désigne un appareil où l'utilisateur entre et sort du même côté. Le service opposé correspond à une entrée et une sortie en vis-à -vis à 180°. Le service en angle implique une entrée et une sortie perpendiculaires, ce qui impose une manœuvre de rotation du fauteuil sur la plateforme elle-même. Le service en angle nécessite 20 cm de largeur supplémentaire afin de permettre la rotation du fauteuil roulant sur la plateforme. Les dimensions indiquées correspondent à la surface utile, hors structure et habillage. En ERP, les dimensions minimales sont de 0,90 × 1,40 m pour un service simple ou opposé et de 1,10 × 1,40 m pour un service en angle. L’emprise totale de l'appareil peut toutefois varier selon le modèle, la structure et les options proposées par le fabricant d'élévateur PMR vertical.
| Type de service | Largeur utile minimale | Profondeur utile minimale |
|---|---|---|
| Service simple | 0,90 m | 1,40 m |
| Service opposé | 0,90 m | 1,40 m |
| Service en angle | 1,10 m | 1,40 m |
Vous êtes fournisseur de Élévateur pmr ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quelle largeur de porte ou portillon faut-il prévoir ?

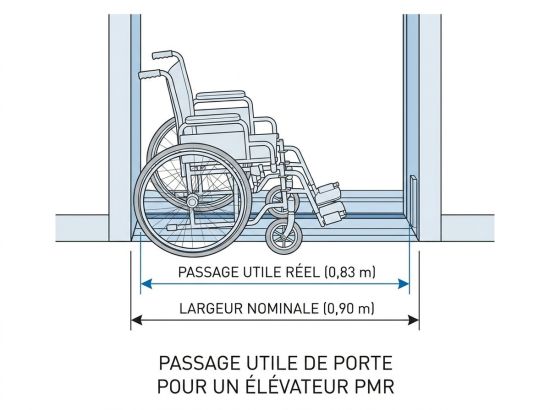

La largeur nominale minimale d'une porte ou d'un portillon sur un élévateur PMR en ERP est fixée à 0,90 m. Cette valeur nominale correspond à un passage utile de 0,83 m, obtenu après déduction de l'épaisseur des joints et du jeu de feuillure.Ce passage utile de 0,83 m constitue la cote réelle disponible pour le fauteuil roulant et son utilisateur. Avec un fauteuil standard d'environ 60 à 65 cm de large, le passage est confortable. Avec un fauteuil motorisé ou bariatrique dépassant 70 cm, la marge devient faible et mérite d'être vérifiée avant toute commande.L'impact sur la manœuvre est direct :
- Un passage utile de 0,83 m impose une approche frontale du fauteuil, sans angle ni décalage latéral.
- En service en angle, la porte se trouve perpendiculairement à la direction d'entrée, ce qui renforce l'importance d'un espace de manœuvre suffisant devant l'appareil, avec un dégagement au sol d'au moins 1,40 m de diamètre.
- La hauteur libre au-dessus de l'accès doit atteindre au minimum 2,00 m pour garantir le passage de toutes les configurations de fauteuils.
- Pour les appareils en gaine fermée, les portes palières sont soumises à un interverrouillage qui empêche leur ouverture si la plateforme n'est pas au niveau du palier concerné.
Quelles dimensions dépendent de la hauteur de course ?
La hauteur à franchir est le premier critère pour bien choisir un appareil élévateur vertical. Elle détermine la configuration technique requise et les obligations associées en matière de gaine, de porte et de protection. Les seuils réglementaires convergent vers trois paliers distincts :

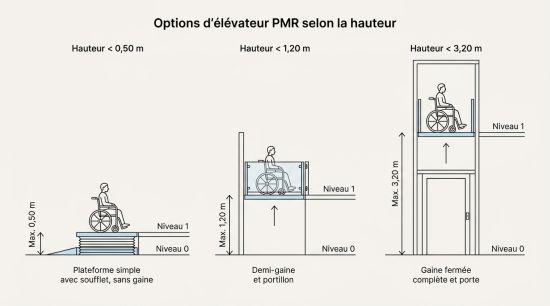

| Hauteur de course | Configuration requise | Protection |
|---|---|---|
| Jusqu'à 0,50 m | Nacelle verticale sans gaine | Protection anti-accès sous plateforme obligatoire |
| Jusqu'Ă 1,20 m | Nacelle + gaine + portillon au palier haut | Gaine empĂŞchant le passage sous la plateforme |
| Jusqu'à 3,20 m | Gaine fermée + porte palière | Interverrouillage des portes, commande à enregistrement |
| Au-delà de 3,20 m | Ascenseur (sauf dérogation motivée en existant) | Cadre réglementaire ascenseur |
Pour les configurations sans gaine (course jusqu'à 0,50 m), un dispositif physique empêche l'accès sous la plateforme lorsqu'elle est en position haute, comme un soufflet de protection. Pour les gaines fermées, la vitesse nominale est encadrée entre 0,13 et 0,15 m/s. Au-delà de 3,20 m, l'ascenseur devient la solution de référence, avec des dérogations possibles dans les bâtiments existants sous conditions architecturales ou financières justifiées.Points à vérifier sur site avant toute installation :
- La hauteur précise entre niveaux, mesurée fini/fini, pour sélectionner la configuration adaptée.
- La présence ou l'absence d'espace pour une gaine, en particulier dans les bâtiments anciens.
- La faisabilité de la fosse éventuelle, dont la profondeur varie entre 7 et 17 cm selon les modèles.
Quelles contraintes d'installation pour une plateforme oblique ?
La plateforme élévatrice oblique (ou monte-escalier plateforme) se fixe sur un rail installé le long d'un escalier. Sa faisabilité dépend directement de la largeur disponible dans la volée d'escalier, du tracé de l'escalier et du modèle retenu. Les ordres de grandeur retenus par les installateurs sont les suivants :

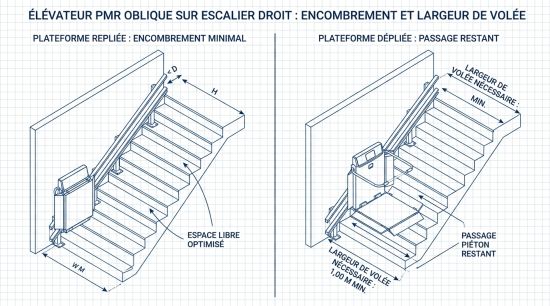

- Un escalier droit nécessite une largeur d'environ 1,00 m pour accueillir l'ensemble rail, mécanisme et plateau replié.
- Un escalier tournant requiert généralement 1,20 m de largeur, en raison du débattement plus large dans les virages.
- Certains modèles avec rail posé directement sur les marches peuvent s'installer sur des escaliers d'environ 0,90 m entre rampe et mur, selon les spécifications du fabricant.
La largeur du plateau varie entre 60 et 90 cm selon les fabricants. Cette cote doit être mise en regard de la largeur du fauteuil roulant : un fauteuil adulte mesure entre 45 et 75 cm. La marge de manœuvre latérale reste donc limitée, ce qui rend la visite technique préalable non négociable.
Quelles autres cotes et contraintes de chantier prévoir ?
Espace de manœuvre

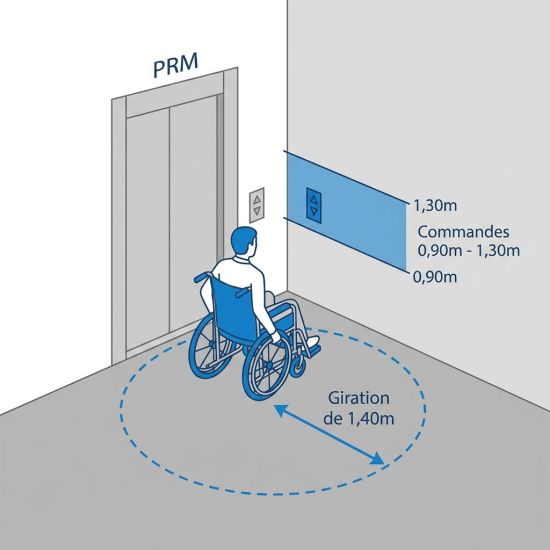

Un dégagement libre d'environ 1,40 m de diamètre doit être prévu devant les accès afin de permettre le positionnement et la rotation du fauteuil roulant. Cet espace s'ajoute à l'emprise occupée par la structure ou la gaine de l'appareil.
Commandes et signalisation
- Les boutons de commande et dispositifs d'appel sont installés entre 0,90 m et 1,30 m du sol.
- Les commandes doivent rester accessibles depuis un fauteuil roulant.
- Leur implantation doit tenir compte des angles rentrants et des obstacles susceptibles de gĂŞner l'approche.
- Sur les appareils en gaine fermée, la commande doit être positionnée en dehors du débattement de la porte.
Vitesse et charge
La vitesse nominale maximale d'un élévateur PMR est de 0,15 m/s. La capacité de charge dépend du modèle et des dimensions de la plateforme ; elle doit être suffisante pour transporter l'utilisateur, son fauteuil et, selon les équipements, un accompagnateur.
Sécurité de l'installation
Le niveau de la plateforme doit rester suffisamment proche de celui du palier pour permettre une entrée et une sortie sans obstacle. L'équipement doit également disposer d'un éclairage adapté, de dispositifs d'arrêt et de solutions permettant une intervention ou un déverrouillage en cas de panne.
Les normes et réglementations des élévateurs PMR imposent notamment le respect de la Directive Machines 2006/42/CE, du marquage CE et de la norme NF EN 81-41. Dans les ERP, l'appareil doit également être intégré au suivi de l'accessibilité et faire l'objet d'un entretien régulier conformément aux prescriptions applicables et aux recommandations du fabricant.
FAQ : dimensions d'un élévateur PMR
Quelle est la dimension minimale d'une plateforme élévatrice PMR en ERP ?
La dimension utile minimale réglementaire en ERP est de 0,90 × 1,40 m pour un service simple ou opposé, et de 1,10 × 1,40 m pour un service en angle, permettant la giration du fauteuil sur la plateforme.
Quelle est la différence entre un service simple et un service en angle ?
Le service simple permet d'entrer et de sortir du même côté ou en vis-à -vis, sans manœuvre de rotation. Le service en angle exige une rotation à 90° sur la plateforme, ce qui impose une largeur minimale portée à 1,10 m au lieu de 0,90 m.
Quelle largeur de porte est obligatoire sur un élévateur PMR ?
La largeur nominale minimale est de 0,90 m, correspondant à un passage utile de 0,83 m. Cette cote utile constitue la largeur réellement disponible pour le fauteuil roulant après déduction des jeux et feuillures.
Jusqu'à quelle hauteur peut-on installer un élévateur PMR à la place d'un ascenseur ?
Un élévateur vertical PMR peut être installé jusqu'à 3,20 m de course avec une gaine fermée et des portes palières. Au-delà , un ascenseur est requis, sauf dérogation motivée dans un bâtiment existant sous contraintes architecturales ou financières justifiées.
Mon escalier fait 95 cm de large : peut-on installer une plateforme oblique ?
La faisabilité dépend du modèle. Certains appareils avec rail posé directement sur les marches s'installent sur des escaliers d'environ 0,90 m entre rampe et mur. Une visite technique préalable est indispensable pour confirmer la compatibilité.
Un élévateur PMR peut-il s'installer en extérieur ?
Oui. Les élévateurs PMR peuvent être installés en intérieur comme en extérieur. Pour une installation extérieure, la résistance aux intempéries et la protection des composants électriques sont des critères à vérifier auprès du fabricant.
Quelle emprise au sol prévoir autour d'un élévateur PMR ?
En plus de la surface de la plateforme ou de la gaine, un espace de manœuvre libre d'au moins 1,40 m de diamètre doit être disponible devant chaque accès pour permettre l'approche et la sortie en fauteuil roulant.
Quelle est la vitesse maximale d'un élévateur PMR ?
La vitesse nominale maximale est de 0,15 m/s (15 cm/s). Cette valeur s'applique aux configurations avec gaine fermée. Pour les nacelles courte course, la vitesse effective est généralement comprise entre 0,13 et 0,15 m/s.
