Quelle tarière hydraulique pour poser des mâts de signalisation ?

• Pour poser un mât de signalisation avec une tarière hydraulique, le diamètre du trou cible se calcule ainsi : Ø trou = Ø mât + jeu de 10 à 20 mm pour un scellement béton précis, ou +30 à 50 mm si la pose se fait avec jeu libre.
• Les mèches couramment utilisées pour mâts de signalisation se situent entre 80 et 200 mm de diamètre selon le gabarit du mât et le type de scellement retenu.
• Le débit hydraulique du porteur conditionne directement la cadence : 30 à 50 L/min suffisent pour des mèches de 100 à 200 mm en sol meuble, contre 50 à 85 L/min pour 300 mm et plus en sol compact.
• Le couple requis passe de 370 Nm pour des trous de 100 à 200 mm en sol standard à 1 200–4 500 Nm dès que le sol devient argileux compact ou caillouteux, ou que le diamètre dépasse 250 mm.
• Un circuit double effet est obligatoire pour inverser la rotation et dégager la mèche en cas de blocage, notamment en sol caillouteux ou argileux profond.
• La profondeur standard de scellement pour un mât de signalisation est de 50 à 80 cm ; une rallonge de 250 à 400 mm suffit dans la majorité des cas, avec extraction des déblais tous les 30 à 50 cm.

La tarière doit être dimensionnée à partir du chantier et non uniquement à partir du diamètre extérieur du mât. Les principaux critères sont :

• le type de mât à installer ;
• le diamètre et la profondeur du trou indiqués dans le plan de pose ;
• le mode de fixation : scellement direct, fourreau, massif béton ou platine ;
• la nature du sol sur toute la profondeur du forage ;
• le nombre de trous et la cadence attendue ;
• le débit, la pression et le couple disponibles sur le porteur ;
• les contraintes d’accès, de pente et de stabilité ;
• les mèches, rallonges et dents nécessaires.

Le fournisseur de l’équipement de forage doit également connaître la hauteur des mâts et les contraintes particulières du site. Ces données peuvent modifier le dimensionnement de la fondation, notamment en présence d’une forte exposition au vent.

Le diamètre extérieur du mât constitue un premier repère, mais il ne suffit pas à déterminer le diamètre du trou. Le choix dépend aussi du jeu nécessaire au positionnement, du volume de scellement et de la présence éventuelle d’un fourreau.

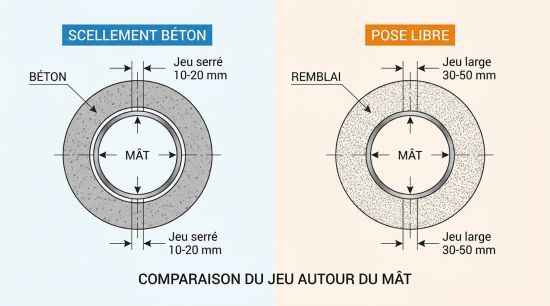

Pour un scellement direct, le contenu initial retient un jeu indicatif de 10 à 20 mm. Une pose avec davantage de liberté de réglage peut nécessiter un jeu de 30 à 50 mm. Ces valeurs doivent être vérifiées avec le plan d’exécution, car un massif de fondation peut être beaucoup plus large que le mât lui-même.

Ces dimensions constituent des repères de présélection. Le diamètre et la profondeur inscrits dans le cahier des charges restent prioritaires.

Le débit influence principalement la vitesse de rotation et la cadence de forage. Pour une mèche de 100 à 200 mm dans un terrain facile, une plage indicative de 30 à 50 L/min peut convenir. Un diamètre supérieur à 200 mm ou un sol compact peut nécessiter environ 50 à 85 L/min. Un débit excessif ne compense toutefois pas un manque de couple et peut provoquer une rotation mal adaptée au terrain.

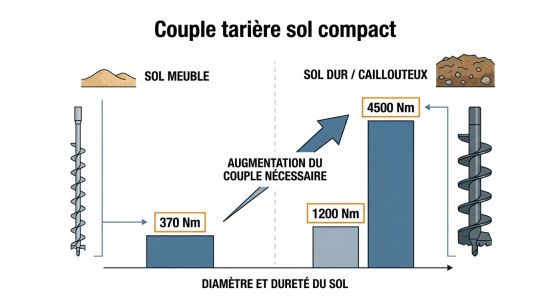

La pression de service doit être compatible avec la tête d’entraînement. Les circuits auxiliaires concernés fonctionnent généralement dans une plage indicative de 180 à 280 bar. À titre de repère, une petite mèche utilisée en terrain meuble peut fonctionner avec un couple d’environ 370 Nm. Un diamètre plus important ou un terrain argileux et caillouteux peut nécessiter 1 200 à 4 500 Nm. Le couple ne doit pas être choisi à partir du diamètre seul. La courbe de fonctionnement de la tête, la pression réellement disponible et la stabilité du porteur doivent être vérifiées simultanément.

Le modèle de mini-pelle ou de chargeuse compacte doit fournir plusieurs informations :

• le débit auxiliaire disponible ;
• la pression maximale du circuit ;
• la présence d’un circuit double effet ;
• le type et le diamètre des raccords hydrauliques ;
• la capacité de réglage du débit ;
• la compatibilité de l’attache avec la tête de tarière.

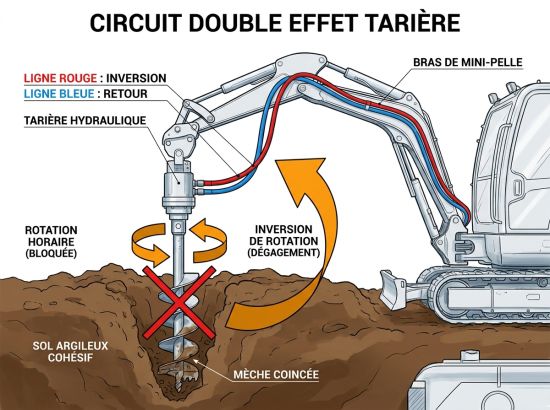

Le circuit double effet permet d’inverser la rotation. Cette fonction facilite le dégagement d’une mèche bloquée par de l’argile, une grave compacte ou un élément pierreux.

Le poids de l’engin porteur doit être adapté au couple de réaction de la tarière. Un porteur trop léger peut perdre en stabilité ou produire un trou moins vertical. Le choix doit également tenir compte :

• de la portée nécessaire ;
• de la largeur d’accès au chantier ;
• de la pente du terrain ;
• de la proximité de véhicules ou d’ouvrages existants ;
• de l’espace disponible pour évacuer les déblais.

Les mèches standards destinées aux mini-pelles permettent généralement d’atteindre environ 80 à 120 cm. Cette longueur couvre une part importante des poses de panneaux, de totems et de candélabres légers. La profondeur exacte dépend toutefois du plan de fondation, de la hauteur du mât, de la nature du terrain et des efforts auxquels l’installation sera exposée.

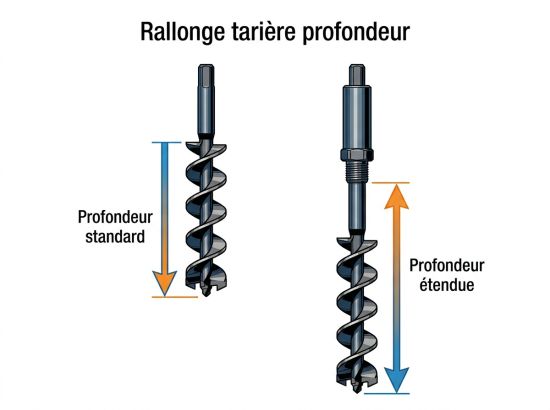

Une rallonge de 250 à 400 mm peut compléter une mèche trop courte. Une rallonge augmente cependant les contraintes sur la tête et peut réduire la précision du forage dans un terrain meuble ou hétérogène. Le fournisseur doit connaître :

• la profondeur maximale recherchée ;
• la longueur utile de la mèche ;
• la hauteur disponible sous le bras de l’engin ;
• le nombre de trous nécessitant une rallonge.

Les erreurs les plus fréquentes concernent le diamètre de mèche, le couple disponible et la profondeur utile. Une mèche trop petite peut empêcher la mise en place du mât ou du fourreau. Une mèche trop large augmente le volume de déblais et de béton. Une tête sous-dimensionnée risque de caler, tandis qu’un porteur trop léger peut manquer de stabilité. Avant le chantier, les réseaux enterrés doivent être identifiés et l’implantation doit être validée. Les dimensions de fondation doivent également rester conformes aux plans, aux prescriptions du fabricant et aux éventuelles études de sol ou de stabilité.

Une demande suffisamment détaillée permet au fournisseur de sélectionner la tête, la mèche et les accessoires sans surdimensionnement. Les informations suivantes doivent être préparées :

• le type de mâts : panneaux, feux, totems ou candélabres ;
• le nombre de mâts à poser ;
• le diamètre extérieur et la hauteur des mâts ;
• le diamètre et la profondeur des trous prévus ;
• le mode de fixation ou de scellement ;
• la nature du sol et la présence éventuelle de remblai, de grave ou de cailloux ;
• la cadence recherchée en trous par jour ;
• le modèle, le tonnage et l’attache du porteur ;
• le débit et la pression du circuit auxiliaire ;
• la présence d’un circuit double effet ;
• les diamètres de mèches nécessaires ;

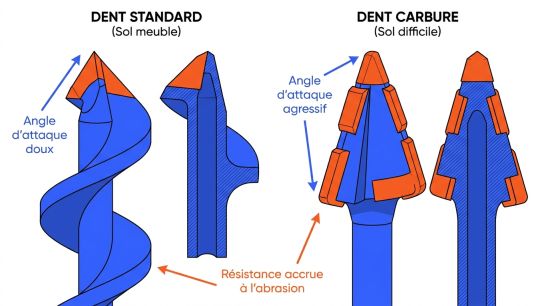

• le besoin de rallonges ou de dents renforcées ;
• la largeur d’accès, la pente et les contraintes d’implantation ;
• le caractère ponctuel ou récurrent du besoin ;
• le délai prévu pour le chantier.

Ces données permettent de comparer des configurations réellement adaptées au chantier et de limiter les risques d’incompatibilité, de blocage ou de surdimensionnement.
