Temps de lecture estimé : 10min
💡 À retenir :
- La puissance d'un moteur électrique se calcule à partir de la charge mécanique réelle : la formule de référence est P (kW) = C (N·m) × n (tr/min) / 9 550, où C est le couple résistant et n la vitesse à l'arbre.
- Un moteur trop faible surchauffe et vieillit prématurément ; un moteur trop puissant fonctionne hors de sa zone de bon rendement, entre 75 et 100 % de charge, et génère une surconsommation à vide.
- Les vitesses usuelles d'un asynchrone correspondent à 2/4/6/8 pôles : environ 3 000 / 1 500 / 1 000 / 750 tr/min à 50 Hz, avec une vitesse réelle légèrement inférieure due au glissement.
- La plaque signalétique reste la source de référence en remplacement : relever obligatoirement kW, V, A, cos φ, tr/min, IP, classe IE et service S1/S3.
- Le couple de démarrage est aussi déterminant que les kW : un convoyeur chargé ou un treuil demandent un couple résistant élevé dès l'arrêt, alors qu'un ventilateur monte progressivement en charge.
- Un variateur de fréquence mono-triphasé permet d'alimenter un moteur triphasé depuis du 230 V monophasé, tout en réduisant le courant de démarrage et en permettant le réglage de la vitesse.
Choisir la bonne puissance pour un moteur électrique revient à aligner trois données : le couple résistant de la charge, la vitesse de rotation requise, et les contraintes d'alimentation disponibles sur site. Un dimensionnement incorrect entraîne des disjonctions au démarrage, un échauffement prématuré ou des arrêts intempestifs. La gamme de moteurs électriques disponibles sur le marché couvre des plages allant de 0,25 kW pour de petits entraînements jusqu'à plusieurs dizaines de kW pour des applications industrielles continues.
En remplacement, la plaque signalétique constitue le point de départ incontournable. En nouvelle application, la démarche part du besoin mécanique pour remonter vers la puissance électrique. Dans les deux cas, la notion de couple au démarrage est aussi déterminante que la valeur affichée en kW.
En remplacement, la plaque signalétique constitue le point de départ incontournable. En nouvelle application, la démarche part du besoin mécanique pour remonter vers la puissance électrique. Dans les deux cas, la notion de couple au démarrage est aussi déterminante que la valeur affichée en kW.
Obtenez des devis pour des moteurs électriques
Quelle puissance choisir pour un moteur électrique : kW ou CV ?
La valeur en kW inscrite sur un moteur correspond à la puissance mécanique nominale disponible à l'arbre, dans les conditions de service prévues par le fabricant. Ce chiffre est la référence pour tout dimensionnement.
La puissance absorbée au réseau est toujours supérieure à cette valeur mécanique utile, car elle intègre les pertes par effet Joule, les frottements et la ventilation. Le courant nominal en ampères découle directement de cette puissance absorbée, en tenant compte du cos φ et du rendement. C'est cette valeur qui détermine le calibre des câbles, des disjoncteurs et des contacteurs.
La conversion kW/CV reste utile pour comparer des catalogues : 1 kW ≈ 1,36 CV et 1 CV ≈ 0,736 kW. Le choix final repose toujours sur les kW utiles et le couple, jamais sur un simple équivalent CV.
La puissance absorbée au réseau est toujours supérieure à cette valeur mécanique utile, car elle intègre les pertes par effet Joule, les frottements et la ventilation. Le courant nominal en ampères découle directement de cette puissance absorbée, en tenant compte du cos φ et du rendement. C'est cette valeur qui détermine le calibre des câbles, des disjoncteurs et des contacteurs.
La conversion kW/CV reste utile pour comparer des catalogues : 1 kW ≈ 1,36 CV et 1 CV ≈ 0,736 kW. Le choix final repose toujours sur les kW utiles et le couple, jamais sur un simple équivalent CV.
Vous êtes fournisseur de moteur à courant alternatif ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

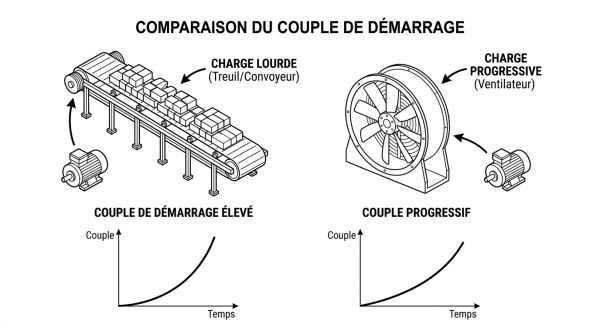

Pourquoi le couple de démarrage est important pour un moteur électrique ?
Un moteur peut afficher la bonne puissance en kW et rester inadapté si son couple disponible au démarrage ne dépasse pas le couple résistant de la charge. C'est le point de bascule le plus fréquemment sous-estimé parmi les critères de choix d'un moteur électrique.
Le type de charge conditionne entièrement cette analyse :
Le type de charge conditionne entièrement cette analyse :
- Un convoyeur chargé, un treuil, un mélangeur ou un compresseur à pistons imposent un couple résistant élevé dès l'arrêt complet.
- Un ventilateur ou une pompe centrifuge montent en couple avec la vitesse, ce qui rend le démarrage nettement plus tolérant.
- Une charge à forte inertie, comme un volant ou un carrousel, exige un couple soutenu pendant toute la phase d'accélération.
La vérification consiste à s'assurer que le couple moteur au démarrage dépasse le couple résistant de la charge, et que la protection électrique accepte l'appel de courant associé, généralement de 5 à 8 fois le courant nominal sur un asynchrone classique.
Comment la vitesse influence-t-elle le choix d’un moteur électrique ?
La puissance mécanique dépend directement du produit couple × vitesse. À couple identique, une vitesse plus élevée produit une puissance plus grande. Ce lien oriente le choix du nombre de pôles dès le départ.
Devis gratuit pour un moteur à courant alternatif

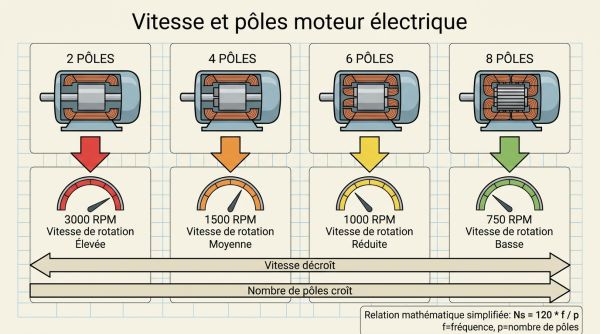

Repères 2/4/6/8 pôles et vitesses réelles
Un moteur asynchrone standard fonctionne à des vitesses théoriques définies par le nombre de pôles et la fréquence réseau (50 Hz en Europe) :
- 2 pôles : environ 3 000 tr/min théoriques, souvent 2 850 à 2 950 tr/min en charge.
- 4 pôles : environ 1 500 tr/min théoriques, souvent 1 420 à 1 480 tr/min en charge.
- 6 pôles : environ 1 000 tr/min théoriques, souvent 940 à 980 tr/min en charge.
- 8 pôles : environ 750 tr/min théoriques, souvent 700 à 730 tr/min en charge.
Ce phénomène s'appelle le glissement : la vitesse réelle d'un asynchrone est toujours légèrement inférieure à la vitesse synchrone. Prendre la valeur théorique "1 500 tr/min" au pied de la lettre dans un calcul de puissance introduit une erreur de 2 à 5 % sur le résultat.

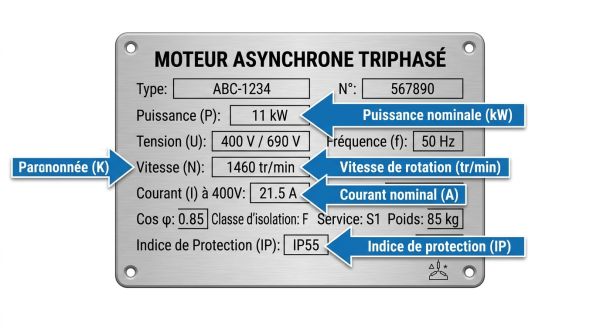

Comment lire la plaque signalétique d'un moteur électrique ?
La plaque signalétique est la source de données la plus fiable pour un remplacement ou une vérification de compatibilité. Elle regroupe toutes les informations nécessaires pour recaler le moteur dans son installation.
Devis gratuit pour un moteur à courant continu
Données à relever avant toute commande
- Puissance nominale (kW) : puissance mécanique utile à l'arbre dans les conditions standard.
- Tension(s) (V) : souvent sous la forme 230/400 V ou 400/690 V, avec le couplage associé étoile (Y) ou triangle (Δ).
- Courant nominal (A) : calibre des protections et des câbles.
- cos φ : facteur de puissance qui conditionne le courant réel tiré pour une puissance mécanique donnée.
- Vitesse (tr/min) : vitesse nominale en charge, pas la vitesse synchrone théorique.
- Indice IP : niveau de protection contre les poussières et l'eau.
- Classe IE : niveau d'efficacité énergétique (IE2, IE3, IE4).
- Type de service S1/S3 : fonctionnement continu ou intermittent avec rapport cyclique défini.
Moteur monophasé ou triphasé : quel impact sur la puissance disponible ?
Le choix du type d'alimentation conditionne directement la robustesse au démarrage, la plage de puissance exploitable et la durée de vie en service intensif, deux paramètres qui découlent directement du principe de fonctionnement d'un moteur électrique.
Monophasé 230 V : condensateurs et limites de couple
Un moteur monophasé utilise un ou plusieurs condensateurs pour créer le déphasage nécessaire au démarrage. Deux configurations existent :
- Avec un condensateur permanent seul, le couple de démarrage reste limité, souvent autour de 50 % de l'équivalent triphasé. Cette configuration convient aux charges démarrant à vide ou à faible résistance initiale.
- Avec un condensateur de démarrage associé au condensateur permanent, le couple de démarrage peut atteindre jusqu'à 200 % dans certains cas, ce qui autorise des charges plus résistantes à l'enclenchement.
Triphasé : démarrage plus franc et usage industriel
Le triphasé présente un couple de démarrage plus élevé et plus régulier, un meilleur rendement en charge et une durée de vie roulements généralement supérieure. Il est retenu pour les machines plus puissantes, les cycles intensifs ou les services S1 prolongés.
Alimenter un moteur triphasé depuis du 230 V monophasé
Un variateur de fréquence mono-triphasé convertit le 230 V monophasé disponible en triphasé pour alimenter un moteur triphasé 230/400 V. Cette solution permet aussi de limiter le courant de démarrage et d'ajuster finement la vitesse. Elle présente cependant des limites : la puissance du variateur doit être adaptée à l'installation, et le refroidissement du moteur à basse vitesse nécessite une attention particulière.
Comment choisir la puissance d’un moteur électrique pas à pas ?
La méthode la plus fiable part systématiquement de la charge mécanique réelle, et non d'une estimation en kW issue d'un catalogue similaire.
Étape 1 : fixer la vitesse utile et qualifier la charge
La vitesse se déduit du process : débit d'une pompe, cadence d'un convoyeur, vitesse de coupe d'une machine-outil. Le type de charge détermine ensuite l'effort au démarrage : inertie, frottements, charge constante ou variable.
Étape 2 : estimer le couple résistant
Sur un treuil, le couple résistant se calcule par C = effort × rayon du tambour. Sur une machine avec réducteur, le couple à l'arbre moteur intègre le rapport de réduction et le rendement mécanique de la transmission. Sur un convoyeur, c'est la force de traction multipliée par le rayon du tambour d'entraînement.
Étape 3 : convertir couple et vitesse en puissance
La formule directement exploitable en atelier est :
P (kW) = C (N·m) × n (tr/min) / 9 550
Exemple concret : une charge demande 8 N·m à 1 500 tr/min. P = 8 × 1 500 / 9 550 = 1,26 kW. Le moteur retenu sera un 1,5 kW si la charge est stable, ou un 2,2 kW si les démarrages sont fréquents et la charge difficile à lancer.
P (kW) = C (N·m) × n (tr/min) / 9 550
Exemple concret : une charge demande 8 N·m à 1 500 tr/min. P = 8 × 1 500 / 9 550 = 1,26 kW. Le moteur retenu sera un 1,5 kW si la charge est stable, ou un 2,2 kW si les démarrages sont fréquents et la charge difficile à lancer.
Étape 4 : ajouter une marge justifiée
Une marge se justifie par la fréquence des démarrages, les variations de charge en production, l'environnement chaud ou mal ventilé, les pertes mécaniques dans les transmissions (courroies, réducteurs). Cette marge reste maîtrisée : un moteur trop surdimensionné tourne en sous-charge et sort de sa zone de bon rendement.
Quelle puissance de moteur électrique selon l’application ?
Ces fourchettes donnent un premier cadrage. Elles ne remplacent pas le calcul par couple et vitesse, mais permettent de détecter rapidement un dimensionnement manifestement inadapté.
| Plage de puissance | Applications typiques |
|---|---|
| 0,25 à 0,75 kW | Petits entraînements, pompes d'appoint, petits outils d'atelier |
| 1,1 à 2,2 kW | Bétonnières de 150 L, compresseurs de taille modérée, malaxeurs |
| 3 à 5,5 kW | Convoyeurs légers, machines-outils, compresseurs industriels |
| 7,5 kW et plus | Applications industrielles continues, treuils, broyeurs, charges exigeantes |
Une bétonnière de 150 L équipée d'un moteur monophasé tourne généralement avec un moteur autour de 1,5 kW à 1 500 tr/min, fixation B3. Un treuil tirant 1 000 N sur un tambour de 0,10 m de rayon à 750 tr/min demande : C = 100 N·m, P = 100 × 750 / 9 550 = 7,85 kW, ce qui oriente vers une sélection entre 7,5 et 11 kW selon le cycle et le réducteur.
Comment réduire la consommation d’un moteur électrique ?
Classes IE2, IE3, IE4 : logique de coût total
Les classes d'efficacité énergétique IE2, IE3 et IE4 indiquent le niveau de rendement du moteur. Plus la classe est élevée, plus les pertes sont faibles pour une puissance mécanique donnée. Le cadre réglementaire européen pousse vers IE3 sur certaines plages de puissance, avec une alternative IE2 si le moteur est associé à un variateur de fréquence. Une vérification au cas par cas reste nécessaire selon le type de moteur et la date de mise en service.
La logique de coût total intègre le prix d'achat d'un moteur électrique, les dépenses énergétiques sur la durée de vie et les coûts de maintenance. Sur un moteur tournant plusieurs milliers d'heures par an, le surcoût d'un IE3 par rapport à un IE2 est souvent compensé dès la première ou deuxième année d'exploitation.
La logique de coût total intègre le prix d'achat d'un moteur électrique, les dépenses énergétiques sur la durée de vie et les coûts de maintenance. Sur un moteur tournant plusieurs milliers d'heures par an, le surcoût d'un IE3 par rapport à un IE2 est souvent compensé dès la première ou deuxième année d'exploitation.
Zone de charge utile et variateur de fréquence
Un moteur fonctionne dans sa meilleure zone de rendement entre 75 et 100 % de sa charge nominale. Un surdimensionnement important sort le moteur de cette plage, dégrade le cos φ et augmente la consommation à charge partielle.
Un variateur de fréquence adapte la vitesse au besoin réel de la charge. Sur des applications à débit variable (pompes, ventilateurs), les économies d'énergie peuvent atteindre jusqu'à 50 % par rapport à un fonctionnement à vitesse fixe avec régulation par vanne ou clapet. Cette valeur dépend du profil de charge et du nombre d'heures de fonctionnement à vitesse réduite.
Un variateur de fréquence adapte la vitesse au besoin réel de la charge. Sur des applications à débit variable (pompes, ventilateurs), les économies d'énergie peuvent atteindre jusqu'à 50 % par rapport à un fonctionnement à vitesse fixe avec régulation par vanne ou clapet. Cette valeur dépend du profil de charge et du nombre d'heures de fonctionnement à vitesse réduite.
Quelles contraintes vérifier avant de choisir un moteur électrique ?

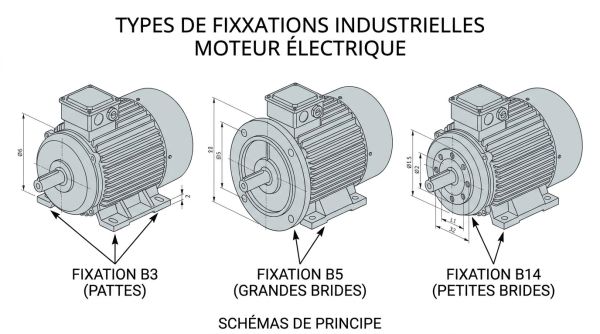

Montage et fixation : B3, B5, B14, B35
Le type de fixation conditionne l'encombrement et la reprise d'effort dans la machine :
- B3 : montage à pattes sur bâti horizontal, le plus courant en atelier.
- B5 : bride large côté accouplement, sans pattes.
- B14 : bride courte avec filetage, compacte, souvent sur réducteurs ou machines-outils.
- B35 : combinaison pattes et bride, pour des montages polyvalents.
En remplacement, conserver le même type de fixation évite l'usinage et les reprises d'alignement, qui génèrent des coûts supplémentaires et des délais.
Hauteur d'axe, arbre et indice IP
La hauteur d'axe (63, 71, 90, 100L…) détermine l'encombrement global et la compatibilité avec la transmission en place. Le diamètre d'arbre doit correspondre exactement aux poulies, accouplements et clavettes existants.
L'indice IP protège le moteur contre les intrusions. Un IP55 convient aux environnements industriels courants avec projection d'eau et présence de poussières. Un IP68 est requis pour les applications en immersion partielle ou totale, comme certaines pompes immergées. Un IP insuffisant dans un environnement humide ou poussiéreux dégrade rapidement l'isolement des bobinages et les roulements.
L'indice IP protège le moteur contre les intrusions. Un IP55 convient aux environnements industriels courants avec projection d'eau et présence de poussières. Un IP68 est requis pour les applications en immersion partielle ou totale, comme certaines pompes immergées. Un IP insuffisant dans un environnement humide ou poussiéreux dégrade rapidement l'isolement des bobinages et les roulements.
Type de service et température ambiante
Un service S1 correspond à un fonctionnement continu sans interruption significative. Un service S3 décrit un fonctionnement intermittent avec un rapport cyclique exprimé en pourcentage (par exemple 40 % de marche sur un cycle de 10 minutes). Une ambiance chaude ou mal ventilée réduit la capacité de dissipation thermique du moteur et impose de revoir la marge de puissance ou d'opter pour un moteur à ventilation forcée.
FAQ : puissance et dimensionnement d'un moteur électrique
Quelle différence entre puissance nominale et puissance absorbée ?
La puissance nominale est la puissance mécanique disponible à l'arbre, indiquée sur la plaque signalétique. La puissance absorbée est celle tirée sur le réseau électrique. Elle est toujours supérieure à la puissance nominale, car elle intègre les pertes par effet Joule dans les bobinages, les frottements mécaniques et la ventilation du moteur.
Comment passer de kW à CV rapidement ?
La conversion s'effectue avec le coefficient 1 kW ≈ 1,36 CV ou 1 CV ≈ 0,736 kW. Un moteur de 2,2 kW correspond à environ 3 CV. La sélection finale repose toujours sur les kW et le couple, car la conversion CV ne donne aucune information sur le démarrage ni sur le rendement.
Un moteur affiché à 1 500 tr/min tourne-t-il vraiment à 1 500 tr/min ?
Non. La valeur de 1 500 tr/min est la vitesse synchrone théorique d'un moteur 4 pôles à 50 Hz. La vitesse réelle en charge est inférieure à cause du glissement, typiquement entre 1 420 et 1 480 tr/min selon le modèle et la charge appliquée. Ce glissement est à prendre en compte dans les calculs de puissance mécanique et de vitesse périphérique.
Monophasé ou triphasé : lequel offre le meilleur couple de démarrage ?
Le triphasé offre généralement un couple de démarrage plus élevé et plus régulier qu'un monophasé de puissance équivalente. Un moteur monophasé avec condensateur de démarrage peut atteindre des couples élevés dans certains cas, mais la conception reste plus sensible aux variations de charge et à la fréquence des démarrages.
Un variateur de fréquence remplace-t-il un surdimensionnement en puissance ?
Un variateur limite le courant de démarrage et ajuste la vitesse, mais il ne compense pas un couple moteur insuffisant pour la charge. Si la charge exige un couple élevé à basse vitesse et que le moteur est trop petit, le variateur ne résout pas le problème. Il optimise le fonctionnement d'un moteur correctement dimensionné.
Quelles données de la plaque sont indispensables pour un remplacement ?
Les données à relever sans exception sont : puissance en kW, tension en V avec couplage, courant nominal en A, cos φ, vitesse en tr/min, indice IP, classe IE et type de service S1/S3. Ces informations permettent de vérifier la compatibilité électrique, mécanique et environnementale du moteur de remplacement.
Quel indice IP choisir en environnement humide ou poussiéreux ?
Un IP55 convient aux environnements industriels standard avec projection d'eau et présence de poussières non abrasives. Pour une application en immersion temporaire ou prolongée, un IP68 est requis. Le bon indice IP se choisit selon l'exposition réelle, car un indice insuffisant dégrade rapidement les bobinages et réduit la durée de vie des roulements.
Pourquoi un moteur surdimensionné peut-il consommer plus qu'un moteur adapté ?
Un moteur surdimensionné fonctionne loin de son point nominal, en dehors de la zone de rendement optimal entre 75 et 100 % de charge. Son cos φ se dégrade, ce qui augmente le courant tiré sur le réseau pour une puissance mécanique fournie plus faible. Il impose aussi des câbles et des protections calibrés à sa puissance nominale, non à la charge réelle.
