💡 Ce qu'il faut retenir :

Le fonctionnement d'un moteur électrique repose sur l'interaction entre un champ magnétique et un conducteur parcouru par un courant, ce qui génère une force puis un couple de rotation.
Le stator (partie fixe) crée le champ magnétique ; le rotor (partie tournante) convertit ce champ en mouvement mécanique transmis via l'arbre de sortie.
Le moteur asynchrone à cage d'écureuil tourne légèrement moins vite que le champ statorique : cet écart, appelé glissement, est nécessaire à la production de couple et représente plus de 70 % du parc industriel mondial.
Le moteur synchrone tourne exactement à la vitesse du champ tournant, sans glissement, ce qui garantit une vitesse constante et un meilleur rendement sur les entraînements de précision.
Le moteur brushless supprime les balais mécaniques grâce à une commutation électronique, ce qui réduit l'usure et allonge la durée de service en robotique et véhicules électriques.
Un variateur de fréquence ajuste la fréquence et la tension délivrées au moteur pour contrôler la vitesse, réduire les contraintes au démarrage et réaliser des économies d'énergie sur pompes et ventilateurs.

Un moteur électrique convertit une énergie électrique en énergie mécanique sous forme de rotation d'un arbre. Cette conversion alimente des pompes, des ventilateurs, des compresseurs, des convoyeurs ou encore des systèmes de traction pour véhicules électriques. Comprendre comment fonctionne un moteur électrique permet d'orienter le choix d'un modèle au sein de la gamme de moteurs électriques industriels, d'anticiper la maintenance et de diagnostiquer une panne avant qu'elle ne paralyse une installation.

Le principe physique est commun à toutes les familles : un courant qui circule dans un conducteur placé dans un champ magnétique subit une force. Cette force produit un couple, et ce couple entraîne la rotation. Les différences entre les types de moteurs tiennent à la façon dont ce champ est créé, comment il est renouvelé et quelle alimentation est utilisée.

Obtenez des devis pour des autres moteurs électriques

Pourquoi un moteur électrique crée-t-il un couple ?

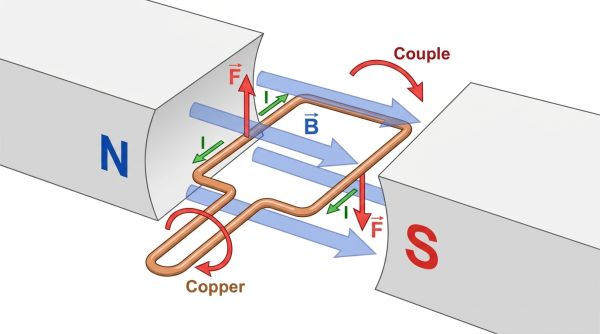

Interaction champ magnétique et conducteur parcouru par courant

Lorsqu'un courant traverse un conducteur placé dans un champ magnétique, une force s'exerce sur ce conducteur. C'est la force de Lorentz. Appliquée à une bobine montée sur un axe, cette force crée un bras de levier qui génère un couple et provoque la rotation.

En résumé : courant + champ magnétique = force → couple → rotation.

Pour maintenir la rotation dans le même sens, le sens du courant ou la disposition du champ doit être renouvelé en permanence. C'est là qu'intervient la commutation, mécanique pour les moteurs DC à balais, ou électronique pour les moteurs brushless.

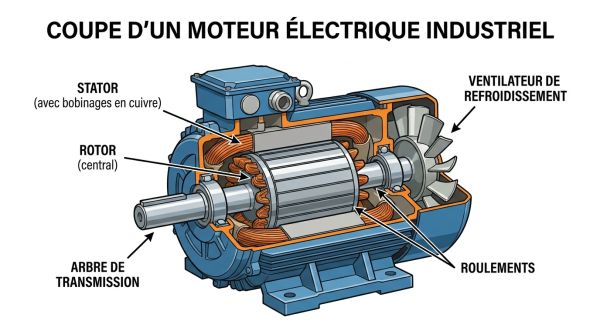

Rôle du stator et du rotor dans la conversion d'énergie

Tout moteur électrique tournant s'articule autour de deux éléments :

Le stator : partie fixe constituée d'un empilement de tôles d'acier électrique et d'enroulements en cuivre. Il génère ou canalise le champ magnétique.
Le rotor : partie tournante solidaire de l'arbre de sortie. Il reçoit l'action du champ magnétique et convertit cette interaction en mouvement.
L'arbre transmet le couple à la charge.
Les roulements supportent l'arbre, réduisent les frottements et conditionnent la durée de vie mécanique.
La carcasse protège l'ensemble contre les projections, la poussière et l'humidité selon l'indice IP.

Ce qui chauffe dans un moteur : les enroulements du stator et du rotor dissipent de l'énergie par effet Joule. Les tôles empilées génèrent des pertes fer par hystérésis. Les roulements ajoutent des pertes mécaniques. Le refroidissement, assuré par un ventilateur sur arbre ou par ventilation forcée, limite la montée en température et préserve l'isolation des enroulements.

Voir nos autres moteurs électriques

Vous êtes fournisseur de autres moteurs électriques ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

En quoi l'alimentation DC ou AC change-t-elle le fonctionnement ?

L'alimentation conditionne directement le mécanisme de commutation et donc la façon dont le champ magnétique est renouvelé pour entretenir la rotation.

Critère	Moteur DC	Moteur AC
Commutation	Mécanique (balais/collecteur) ou électronique	Champ tournant créé par le réseau
Source d'alimentation	Batterie, redresseur	Réseau monophasé ou triphasé
Contrôle de vitesse	Tension ou courant d'induit	Fréquence (variateur de fréquence)
Maintenance	Usure des balais (DC à balais)	Roulements principalement

En courant alternatif triphasé, les trois enroulements du stator sont alimentés avec un décalage de phase de 120°. Ce décalage crée naturellement un champ magnétique résultant qui tourne à la fréquence du réseau (50 Hz en Europe). Le rotor réagit à ce champ tournant sans aucun contact mécanique nécessaire.

Comment fonctionne un moteur DC à balais ?

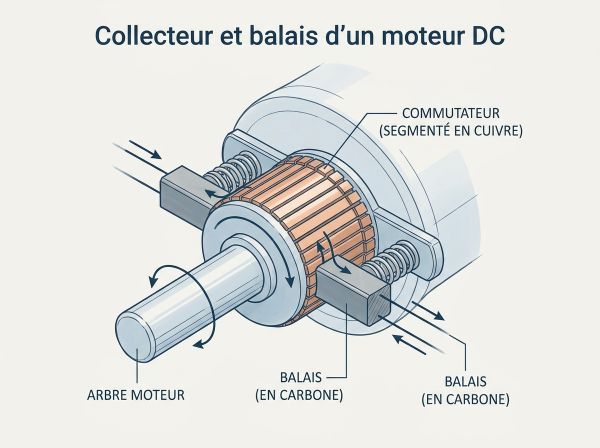

Collecteur, commutation et production de couple

Dans un moteur DC à balais, le rotor porte des enroulements alimentés en courant continu via deux balais en contact avec un collecteur. Le collecteur est un cylindre découpé en lames conductrices isolées entre elles. Lorsque le rotor tourne, les lames défilent sous les balais et le sens du courant dans les enroulements s'inverse automatiquement à chaque demi-tour. Ce mécanisme maintient le couple dans le même sens et assure une rotation continue. Pour approfondir ce mécanisme, consultez notre page dédiée à comment fonctionne un moteur à courant continu.

Avantages du moteur DC à balais :

Contrôle de vitesse simple par variation de la tension d'alimentation.
Couple de démarrage élevé, exploitable dès les basses vitesses.
Coût d'acquisition faible pour des puissances modérées.

Limites du moteur DC à balais :

Les balais s'usent et nécessitent un remplacement périodique.
Les étincelles au collecteur génèrent des perturbations électromagnétiques.
La maintenance est plus fréquente qu'avec un moteur sans balais.

Ce type de moteur reste utilisé sur des actionneurs industriels, des équipements mobiles autonomes et des outillages portables où le coût et la simplicité de commande priment.

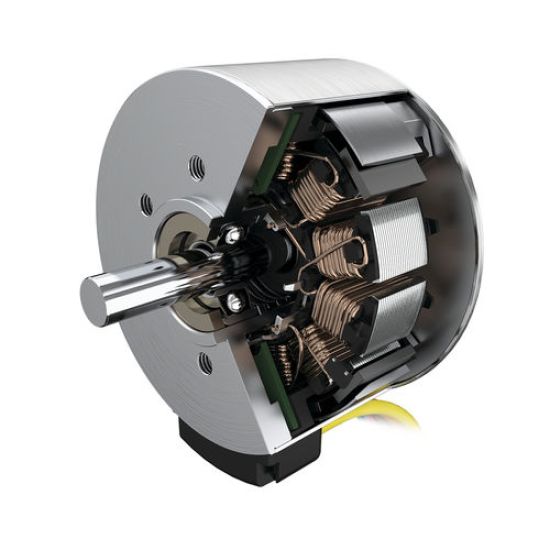

Comment fonctionne un moteur brushless ?

Commutation électronique et rotor à aimants permanents

Le moteur brushless, ou moteur sans balai, supprime le collecteur et les balais. Le rotor porte des aimants permanents (souvent à base de terres rares comme le néodyme). Le stator, alimenté par un contrôleur électronique, crée un champ tournant qui entraîne le rotor par attraction magnétique.

La commutation n'est plus mécanique. Un contrôleur électronique alimente les enroulements du stator dans le bon ordre, souvent en s'appuyant sur des capteurs à effet Hall ou un encodeur pour connaître la position du rotor. Ce que remplace l'électronique dans un moteur brushless : le collecteur et les balais sont remplacés par des transistors de puissance et un microcontrôleur.

Les avantages pour des applications industrielles sont concrets :

Durée de service allongée grâce à l'absence de pièces d'usure par contact.
Rendement élevé, notamment à charge partielle.
Contrôle précis de la vitesse et du couple par l'électronique embarquée.
Compacité : à puissance égale, plus petit qu'un DC à balais.

Ce type de moteur équipe les servomoteurs de robotique industrielle, les axes d'automatisation et les groupes motopropulseurs de véhicules électriques.

Comment fonctionne un moteur asynchrone à induction ?

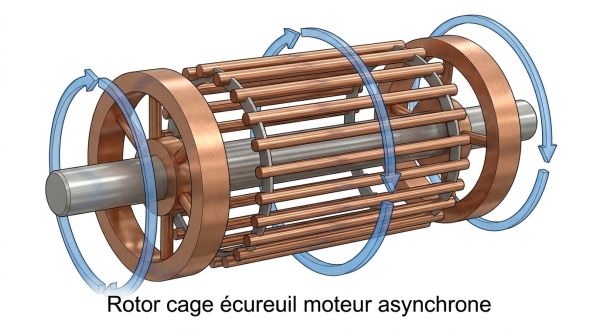

Champ tournant, courants induits et glissement

Le moteur asynchrone à courant alternatif est le plus répandu en industrie. Son stator triphasé crée un champ magnétique tournant à la fréquence du réseau. Ce champ variable induit des courants dans le rotor, qui est le plus souvent une cage d'écureuil : des barres conductrices en aluminium ou en cuivre, court-circuitées à leurs extrémités par des anneaux.

Ces courants induits créent à leur tour un champ magnétique rotorique. L'interaction entre le champ statorique et le champ rotorique produit le couple qui met le rotor en mouvement.

Le glissement : le rotor tourne toujours légèrement moins vite que le champ statorique. Cet écart de vitesse, appelé glissement, est nécessaire au fonctionnement. Sans glissement, l'induction disparaîtrait et avec elle le couple. Le glissement est maximal au démarrage (rotor à l'arrêt), puis diminue à mesure que le moteur accélère. Quand la charge augmente, le glissement augmente aussi, ce qui permet de générer plus de couple. Ce glissement entraîne des pertes rotoriques et un léger échauffement du rotor.

Le moteur asynchrone à cage d'écureuil s'impose sur les pompes centrifuges, les ventilateurs industriels et les compresseurs grâce à sa construction robuste et à son faible coût de maintenance.

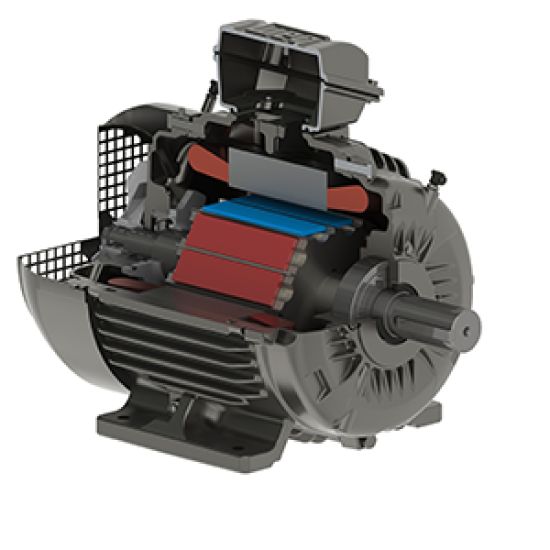

Comment fonctionne un moteur synchrone ?

Synchronisme fréquence-pôles et précision de vitesse

Dans un moteur synchrone, le rotor tourne exactement à la même vitesse que le champ tournant du stator. Il n'y a pas de glissement. La vitesse de synchronisme dépend de deux paramètres : la fréquence d'alimentation et le nombre de paires de pôles du moteur. En pratique, un moteur à deux paires de pôles alimenté à 50 Hz tourne à 1 500 tours par minute.

Le rotor est soit équipé d'aimants permanents, soit alimenté en courant continu via des bagues collectrices pour créer un électroaimant. La vitesse reste constante quelle que soit la charge, tant que le moteur reste en synchronisme.

Cette constance de vitesse représente l'avantage central du moteur synchrone. Il s'impose sur les entraînements de précision, les lignes de process à vitesse imposée et les applications où le rendement énergétique est prioritaire. Un variateur de fréquence permet d'ajuster la vitesse en modifiant la fréquence d'alimentation.

Comment fonctionnent le moteur universel et le pas à pas ?

Moteur universel : fonctionnement AC et DC

Le moteur universel peut fonctionner aussi bien en courant alternatif qu'en courant continu. Il repose sur le même principe que le DC à balais, avec un rotor bobiné et un collecteur. En alternatif, le courant s'inverse simultanément dans le stator et le rotor, ce qui maintient un couple dans le même sens. Il équipe notamment les outils portables à vitesse variable et certaines machines industrielles légères.

Moteur pas à pas : positionnement angulaire précis

Le moteur pas à pas avance d'un angle fixe à chaque impulsion électrique reçue. Il ne nécessite pas de capteur de position pour un positionnement répétable en boucle ouverte. Chaque pas correspond à une fraction de tour définie par la construction du moteur. Il est utilisé sur les axes de positionnement en automatisme, les machines de découpe et les imprimantes industrielles.

Quel variateur de fréquence utiliser sur un moteur ?

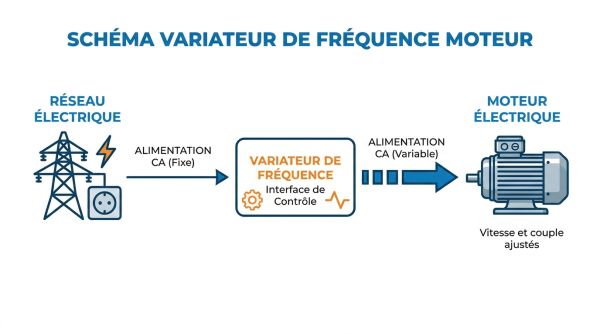

Principe et apports d'un variateur de fréquence en industrie

Un variateur de fréquence (VFD) redresse d'abord la tension alternative en courant continu, stocke cette énergie sur un bus DC, puis génère une tension alternative à fréquence et amplitude variables via un onduleur électronique. En modifiant la fréquence de sortie, il contrôle directement la vitesse du moteur.

Quatre raisons concrètes d'utiliser un variateur en environnement industriel :

Variation de vitesse en continu sur pompes, ventilateurs et compresseurs sans gaspillage d'énergie par étranglement.
Démarrage progressif qui réduit les contraintes mécaniques sur l'accouplement et les roulements.
Limitation du courant d'appel au démarrage, ce qui protège le réseau électrique.
Décélération contrôlée avec possibilité de récupération d'énergie sur les variateurs régénératifs.

Points de vigilance lors de l'installation d'un variateur : les commutations rapides des transistors génèrent des fronts de tension qui sollicitent l'isolation des enroulements moteur, surtout sur des câbles longs. L'utilisation de filtres dv/dt ou de filtres sinus réduit ce risque. Les câbles de puissance entre variateur et moteur doivent être blindés et séparés des câbles de commande pour limiter les perturbations électromagnétiques. À basse vitesse, le refroidissement du moteur auto-ventilé devient insuffisant : une ventilation forcée séparée peut être nécessaire si le couple reste élevé.

Comment choisir un moteur électrique pour un usage professionnel ?

Critères de sélection pour l'industrie et le bureau d'études

Le choix d'un moteur électrique implique de croiser plusieurs paramètres techniques avant toute décision :

Nature de l'alimentation disponible : réseau triphasé 400 V ou monophasé 230 V, ou alimentation DC (batterie, redresseur). Pour bien situer ces options, voir notre comparatif sur les différences entre un moteur CC, DC et AC. Un moteur asynchrone triphasé nécessite un réseau triphasé ou un variateur de fréquence.
Couple de démarrage requis : les compresseurs à vis et les convoyeurs chargés exigent un couple de démarrage élevé. Le moteur DC à balais et le brushless y répondent mieux que l'asynchrone alimenté directement.
Variation de vitesse : si la vitesse doit être réglable, un variateur de fréquence associé à un moteur asynchrone ou synchrone est la solution la plus courante. Pour une précision de positionnement, le pas à pas ou le servomoteur brushless s'imposent.
Maintenance acceptée : le moteur asynchrone à cage d'écureuil ne demande pratiquement qu'un suivi des roulements. Le moteur DC à balais nécessite le remplacement régulier des balais et du collecteur.
Environnement et contraintes réglementaires : en zone ATEX, le moteur doit porter la certification correspondante. L'indice IP conditionne la protection contre les poussières et les liquides selon l'environnement d'installation.
Classe d'isolation et rendement : la classe d'isolation (F ou H pour les applications exigeantes) et la classe de rendement IE (IE3, IE4) figurent sur la plaque signalétique et orientent le choix selon les exigences réglementaires en vigueur.

La plaque signalétique du moteur concentre les données utiles à l'intégration : tension nominale, courant nominal, fréquence, puissance en kW, vitesse en tr/min, classe d'isolation, couplage (étoile ou triangle) et indice IP. Lire ces données avant toute mise en service ou remplacement évite les erreurs de dimensionnement.

Que faut-il savoir sur le couplage étoile-triangle et le monophasé ?

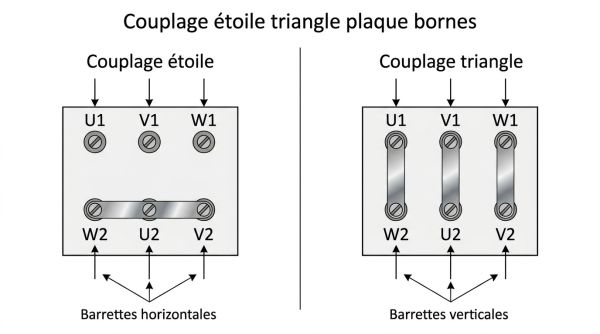

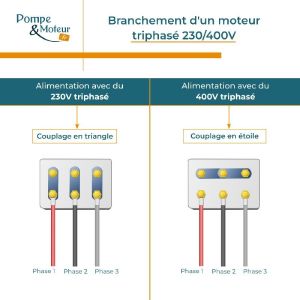

Couplage étoile, triangle et condensateur de démarrage

Le couplage étoile-triangle concerne les moteurs triphasés. Il permet de démarrer à tension réduite pour limiter le courant d'appel, puis de passer en triangle pour la marche nominale.

Couplage	Tension aux bornes d'un enroulement	Couple de démarrage	Usage typique
Étoile	Tension réseau divisée par √3 (environ 230 V sur réseau 400 V)	Réduit (1/3 du couple triangle)	Démarrage machines à couple résistant faible
Triangle	Tension réseau directe (400 V)	Nominal	Marche en régime établi

Couplage : Étoile
Tension aux bornes d'un enroulement	Tension réseau divisée par √3 (environ 230 V sur réseau 400 V)
Couple de démarrage	Réduit (1/3 du couple triangle)
Usage typique	Démarrage machines à couple résistant faible

Couplage : Triangle
Tension aux bornes d'un enroulement	Tension réseau directe (400 V)
Couple de démarrage	Nominal
Usage typique	Marche en régime établi

Le démarrage en étoile-triangle ne convient pas aux charges qui demandent un couple de démarrage élevé dès le premier instant. Dans ce cas, un démarreur progressif ou un variateur de fréquence est préférable.

Le moteur monophasé ne crée pas naturellement un champ tournant : un condensateur de démarrage décale la phase d'un enroulement auxiliaire pour amorcer la rotation. Ce condensateur peut être éliminé après le démarrage (condensateur de démarrage seul) ou maintenu en service pour améliorer le facteur de puissance (condensateur permanent). Pour situer son budget, consultez notre page sur le prix d'un moteur à courant alternatif monophasé. Toute intervention sur le raccordement d'un moteur doit être réalisée par une personne habilitée électriquement, en respectant les procédures de consignation.

Quelles sont les pannes fréquentes et quelles actions prévoir ?

Un moteur électrique en exploitation industrielle présente des modes de défaillance récurrents. Identifier rapidement le symptôme oriente l'action corrective.

Symptôme	Cause probable	Action immédiate
Surchauffe des enroulements	Surcharge, ventilation insuffisante, variateur mal paramétré	Vérifier la charge, contrôler le ventilateur, relire les paramètres du variateur
Vibrations anormales	Roulements usés, déséquilibre rotor, désalignement accouplement	Contrôle vibratoire, remplacement des roulements, réalignement
Défaut d'isolement	Vieillissement des enroulements, humidité, surtensions du variateur	Test au mégohmmètre (moteur déconnecté du variateur), ajouter un filtre dv/dt
Surintensité au démarrage	Couple résistant trop élevé, rampe trop courte sur variateur	Allonger la rampe d'accélération, vérifier la charge mécanique
Arrêt intempestif par défaut thermique	Classe d'isolation inadaptée, cycle trop fréquent	Vérifier la classe d'isolation, espacer les cycles de démarrage

La durée de vie d'un moteur électrique dépend fortement des conditions réelles d'exploitation : temperature ambiante, fréquence des démarrages, qualité du réseau d'alimentation et rigueur de la maintenance préventive. La lubrification des roulements selon les préconisations du fabricant, la surveillance des températures par thermographie et le contrôle régulier de l'isolement prolongent significativement la durée de service.

FAQ sur le fonctionnement d'un moteur électrique

Pourquoi un moteur électrique tourne-t-il ?

Un moteur électrique tourne parce qu'un courant qui circule dans ses conducteurs subit une force dans le champ magnétique créé par le stator. Cette force génère un couple mécanique sur le rotor. Pour maintenir la rotation dans le même sens, le courant ou le champ est renouvelé en permanence, soit par un collecteur mécanique, soit par une commutation électronique.

Quelle est la différence entre un moteur asynchrone et un moteur synchrone ?

Dans un moteur asynchrone, le rotor tourne légèrement moins vite que le champ magnétique statorique : cet écart, le glissement, est nécessaire pour induire les courants qui produisent le couple. Dans un moteur synchrone, le rotor tourne exactement à la vitesse du champ tournant, sans glissement. Le synchrone offre une vitesse constante et un meilleur rendement ; l'asynchrone est plus robuste, moins coûteux et ne nécessite pas de variateur pour démarrer.

À quoi sert un variateur de fréquence sur un moteur ?

Un variateur de fréquence permet de contrôler la vitesse d'un moteur AC en modifiant la fréquence et la tension de l'alimentation. Il assure aussi un démarrage progressif qui réduit le courant d'appel et les contraintes mécaniques. Sur une pompe ou un ventilateur, adapter la vitesse à la demande réelle réduit la consommation d'énergie de façon substantielle par rapport à un fonctionnement à pleine vitesse avec étranglement.

Qu'est-ce que les balais dans un moteur électrique ?

Les balais sont des pièces conductrices en carbone ou en graphite qui frottent sur le collecteur du rotor pour lui transmettre le courant électrique. Ce contact mécanique permet d'inverser le courant dans les enroulements rotorique à chaque demi-tour pour maintenir le couple dans le même sens. Les balais s'usent progressivement et constituent la principale contrainte de maintenance des moteurs DC à balais.

Comment démarre un moteur monophasé sans variateur ?

Un moteur monophasé ne crée pas spontanément un champ tournant avec une seule phase. Un condensateur associé à un enroulement auxiliaire décale le courant de cet enroulement dans le temps, simulant un déphasage. Ce déphasage crée un champ tournant suffisant pour amorcer la rotation. Une fois la vitesse atteinte, certains moteurs coupent l'enroulement auxiliaire via un relais centrifuge ; d'autres conservent le condensateur en permanence pour améliorer le rendement.

Quelle est la durée de vie d'un moteur électrique industriel ?

La durée de vie d'un moteur industriel varie considérablement selon les conditions réelles : qualité du réseau, temperature ambiante, nombre de démarrages par heure, respect des intervalles de lubrification et qualité de la maintenance. Un moteur asynchrone bien dimensionné et correctement entretenu peut dépasser 15 à 20 ans de service, sous réserve d'un environnement conforme à sa classe IP et à sa classe d'isolation. Les roulements constituent généralement le premier composant à remplacer. Cette longévité est un critère à intégrer dans le calcul du coût d'un moteur à courant continu sur toute sa durée d'exploitation.

--
