Pompe à béton stationnaire pour grand chantier

Pourquoi choisir une pompe à béton stationnaire ?
Quel débit de pompe à béton prévoir ?
Quelle pression de pompage choisir ?
Quelle portée horizontale et verticale prévoir ?
Quel béton et quel diamètre de tuyau choisir ?
Pompe à béton diesel ou électrique : laquelle choisir ?
Comment dimensionner le réseau de tuyauterie ?
Quelle technologie de pompage choisir ?
Quel châssis choisir pour un grand chantier ?
Quelles données prévoir avant location ou achat d'une pompe à béton ?
Comment sécuriser l’utilisation et la maintenance de la pompe à béton ?
FAQ : pompe à béton stationnaire sur grand chantier

💡 L'essentiel à retenir :

La pompe à béton stationnaire convient aux grands chantiers nécessitant un coulage continu, avec des débits courants de 30 à 90 m³/h et des portées théoriques pouvant atteindre 1 200 m en horizontal et 260 m en vertical selon les modèles, mais la portée réelle représente généralement 60 à 80 % des valeurs annoncées.
Le dimensionnement repose sur cinq critères cumulatifs : le débit en m³/h adapté à la cadence de coulage, la pression en bar compatible avec le réseau, la portée réelle estimée, la compatibilité béton (slump 120 à 200 mm, granulats jusqu'à 32 mm) et la source d'énergie disponible sur site.
Chaque coude à 90° équivaut à 8 à 12 m de tuyau droit et chaque mètre de dénivelé vertical à 3 à 4 m en résistance horizontale équivalente : ces équivalences sont à intégrer dès la conception du réseau de tuyauteries.
Les pompes à pistons hydrauliques avec vanne en S couvrent les besoins de débit élevé et de longue distance ; les pompes rotor/stator restent limitées aux mortiers et bétons à faibles granulats (jusqu'à 25 mm).
Le moteur électrique (45 à 110 kW courant) convient aux sites raccordés en triphasé ; le moteur diesel (82 à 176 kW selon gammes) s'impose hors réseau, mais perd entre 8 et 12 % de puissance par tranche de 1 000 m d'altitude.

Sur un grand chantier, la mise en place du béton représente généralement un point de tension entre la cadence de production, les contraintes d'accès et la fiabilité de l'équipement. La pompe à béton stationnaire répond à ce besoin en assurant un flux continu via un réseau de tuyauteries, sans dépendre d'un bras mécanique limité en portée. Bien dimensionner cet équipement exige d'analyser cinq critères techniques interdépendants : le débit, la pression, la portée, la compatibilité béton et la logistique énergétique.

Obtenez des devis pour pompe à béton stationnaire

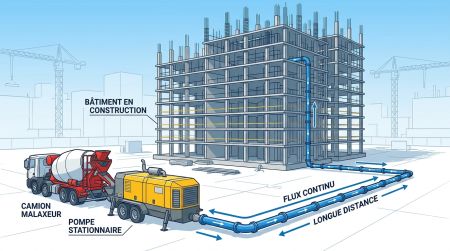

Pourquoi choisir une pompe à béton stationnaire ?

Une pompe à béton stationnaire se distingue par sa capacité à alimenter un réseau de tuyauteries étendu, là où d'autres solutions atteignent rapidement leurs limites. Sur un chantier de grande envergure (immeuble de grande hauteur, infrastructure linéaire, ouvrage souterrain ou zone urbaine contrainte), trois avantages structurels s'imposent.

Le premier est la continuité du flux. Positionnée à proximité de la zone d'alimentation, la pompe reçoit le béton du camion malaxeur en direct dans la trémie et le propulse sans interruption jusqu'au point de coulage. Cette continuité réduit les temps morts et améliore la cadence. Le deuxième est la capacité à couvrir de longues distances. Là où une flèche articulée atteint généralement 26 à 58 m, une pompe stationnaire alimente un réseau de tuyaux rigides et flexibles pouvant couvrir plusieurs centaines de mètres en horizontal comme en vertical. Le troisième est l'adaptabilité aux accès difficiles. Sur un site urbain dense, un tunnel ou une tranchée profonde, déployer un réseau de tuyauteries permet d'amener le béton là où aucun engin ne peut accéder.

Découvrez nos pompes à béton stationnaire

Vous êtes fournisseur de pompes à béton stationnaire ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quel débit de pompe à béton prévoir ?

Le débit, exprimé en m³/h, constitue le premier paramètre à fixer. Il doit correspondre à la cadence de coulage planifiée, avec une marge pour absorber les aléas d'organisation : rotation des camions malaxeurs, temps de mise en place, contrôles qualité, pauses.

Les pompes à béton stationnaires affichent des débits courants de 30 à 90 m³/h sur la majorité des gammes. Certains modèles atteignent des valeurs théoriques de 95 à 110 m³/h, voire davantage pour des configurations industrielles. Une pompe de 60 m³/h théoriques délivrera en conditions réelles un débit effectif de 36 à 48 m³/h, compte tenu des arrêts et du coefficient d'efficacité opérationnelle. Pour un coulage de 200 m³ sur une journée de 8 heures, un débit nominal de 30 à 35 m³/h suffit en théorie. Mais en tenant compte des pertes opérationnelles, viser 50 m³/h de capacité nominale offre une marge sécurisante.

Le principe à retenir : ne jamais dimensionner au plus juste, car un sous-dimensionnement du débit se traduit systématiquement par des retards de coulage et des risques de reprise.

Quelle pression de pompage choisir ?

La pression de pompage de béton, exprimée en bar (ou MPa), conditionne directement la portée atteignable. Sur les gammes courantes de pompes stationnaires, les pressions opérationnelles s'échelonnent généralement entre 50 et 100 bar. Certains modèles affichent des pressions maximales de 108 bar, voire davantage pour des configurations spécialisées.

La pression disponible doit compenser les pertes de charge du réseau, qui dépendent de :

La longueur totale de tuyauterie en mètres équivalents.
Le nombre et l'angle des coudes (un coude à 90° génère une résistance équivalente à 8 à 12 m de tuyau droit).
Le dénivelé vertical (chaque mètre de hauteur représente 3 à 4 m de résistance horizontale équivalente).
Le diamètre intérieur des conduites (un Ø 100 mm génère plus de pertes qu'un Ø 125 mm pour un même débit).
La rhéologie du béton (un béton peu fluide, avec un slump inférieur à 120 mm, augmente fortement la résistance au pompage).

Un réseau trop résistant par rapport à la pression disponible génère deux risques : le bouchage en cours de coulage et l'usure prématurée des organes de la pompe et des tuyaux. À l'inverse, une pression bien calibrée garantit un pompage en ligne régulier et fiable.

Quelle portée horizontale et verticale prévoir ?

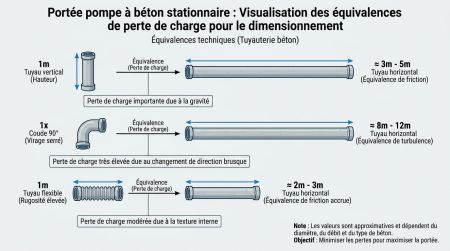

L’estimation de la portée horizontale et verticale d’une pompe à béton stationnaire Schwing ou d'une autre marque repose sur le calcul de la longueur équivalente. Il faut d’abord additionner les longueurs de tuyauterie droite, puis convertir le dénivelé vertical : 1 mètre vertical correspond à environ 3 à 4 mètres horizontaux.

Les accessoires ajoutent également de la résistance :

un coude à 90° équivaut à 8 à 12 m de tuyau droit,
un coude à 45° à 4 à 6 m, un flexible terminal de 3 m à environ 8 m,
un réducteur 150/125 mm à près de 15 m.

Une marge de sécurité de 15 à 20 % doit ensuite être intégrée. En conditions réelles, la portée effective représente généralement 60 à 80 % de la portée théorique annoncée par le fabricant.

Quel béton et quel diamètre de tuyau choisir ?

La pompabilité du béton dépend de deux variables interdépendantes : la consistance et la granulométrie.

Un slump (affaissement au cône) de 120 à 200 mm constitue la plage couramment recommandée pour le pompage. En dessous de 120 mm, le béton développe une forte résistance au refoulement et le risque de blocage augmente. Au-dessus de 200 mm, la ségrégation des granulats fragilise la colonne de béton et peut provoquer des bouchons par accumulation d'eau.

Concernant la granulométrie, la règle de base consiste à ne pas dépasser un tiers du diamètre intérieur du tuyau. Pour un Ø 125 mm courant, les granulats sont limités à environ 40 mm en conditions favorables, mais les pompes à béton stationnaires courantes indiquent une granulométrie maximale de 25 à 32 mm. Les pompes rotor/stator restent limitées à 25 mm. Le diamètre de tuyauterie influence directement les pertes de charge et la vitesse d'écoulement. Les diamètres les plus répandus sur grand chantier sont Ø 100 mm et Ø 125 mm. Passer d'un Ø 100 à un Ø 125 mm réduit la résistance de l'ordre de 25 %, ce qui se traduit par une portée effective sensiblement augmentée à pression égale.

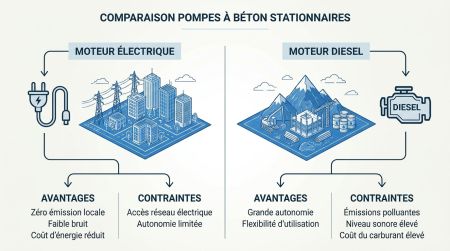

Pompe à béton diesel ou électrique : laquelle choisir ?

Le choix de la motorisation d'une pompe à béton conditionne l'autonomie opérationnelle et les contraintes d'installation. La pompe à béton stationnaire électrique convient aux chantiers raccordés en triphasé, aux environnements souterrains où les émissions sont réglementées et aux zones urbaines où les nuisances sonores sont encadrées. Le moteur diesel reste incontournable pour les sites éloignés de tout réseau, les chantiers de génie civil en zone rurale ou les configurations nécessitant une autonomie totale.

À noter : en altitude, la puissance d'un moteur diesel diminue sensiblement, entre 8 et 12 % par tranche de 1 000 m. Ce facteur doit être anticipé pour les chantiers en montagne ou en zone d'altitude.

Critère	Moteur électrique	Moteur diesel
Alimentation requise	Réseau triphasé ou générateur	Aucune alimentation externe
Plage de puissance courante	45 à 110 kW	82 à 176 kW
Niveau sonore	Plus faible	Plus élevé
Émissions sur site	Nulles en fonctionnement	Émissions moteur thermique
Contexte adapté	Urbain, souterrain, zones sensibles	Site isolé, réseau instable
Impact altitude	Stable	Perte de 8 à 12 % par 1 000 m

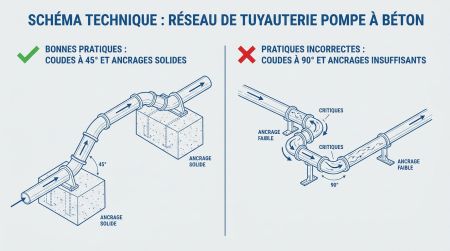

Comment dimensionner le réseau de tuyauterie ?

Le réseau de tuyauteries constitue le maillon critique entre la pompe et le point de coulage. Sa conception influe directement sur les pertes de charge, l'usure et le risque de bouchage. Principes de base du pompage de béton :

Tracer le parcours le plus direct possible entre la pompe et le point de coulage, en minimisant coudes et changements de direction.
Privilégier les coudes à 45° plutôt qu'à 90° pour réduire les résistances locales.
Assurer un ancrage solide des tuyaux rigides, en transmettant les efforts au sol ou à la structure portante, jamais à des éléments non dimensionnés pour cela.
Vérifier l'étanchéité des raccords et l'état d'usure interne des tuyaux avant chaque utilisation intensive.
Prévoir une section flexible en extrémité pour faciliter la mise en place, avec une longueur maîtrisée (chaque 3 m équivaut à 8 m en résistance équivalente).

La continuité d'alimentation de la trémie est tout aussi déterminante. Une trémie sous-alimentée entraîne un désamorçage, suivi d'un bouchon immédiat. Sur un grand chantier, la rotation des camions malaxeurs doit être organisée pour garantir un niveau de béton constant dans la trémie.

Quelle technologie de pompage choisir ?

Les pompes à pistons hydrauliques constituent la référence pour les grands chantiers à fort volume et longue portée. Le système bicylindre avec vanne en S assure un flux quasi continu, une pression élevée et une compatibilité avec l'ensemble des bétons courants. Les pompes rotor/stator trouvent leur place pour des applications spécifiques (chapes fluides, injections, mortiers de ragréage), mais ne répondent pas aux exigences de débit et de portée d'un grand coulage en béton armé.

Famille	Pistons hydrauliques avec vanne en S	Rotor/stator (cavité hélicoïdale)
Débit courant	30 à 95 m³/h et au-delà	Généralement inférieur
Granulométrie max	Jusqu'à 32 mm (voire 40 mm sur certains modèles)	Jusqu'à 25 mm
Longues distances	Adapté	Limité
Matériaux compatibles	Bétons courants, fluides, autoplaçants, fibrés	Mortiers, chapes, bétons fins
Maintenance	Pistons, chemises, vanne en S à surveiller	Stator en caoutchouc à remplacer régulièrement
Usage grand chantier	Référence pour débits élevés et longues portées	Usage spécialisé, complément

Quel châssis choisir pour un grand chantier ?

Le châssis sur remorque convient à la grande majorité des grands chantiers : il offre la flexibilité du déplacement routier entre sites, avec une mise en œuvre rapide une fois sur place. Les chenilles s'imposent sur des terrains non revêtus ou pour déplacer la pompe sur le site sans recourir à un engin de levage. Les rails répondent aux contraintes des ouvrages souterrains. Le skid ou container convient aux installations fixes et intensives, comme les centrales à béton industrielles ou les chantiers de longue durée avec un point de pompage stable.

Châssis	Conditions adaptées	Contraintes
Remorque	Déplacements inter-chantiers fréquents, accès route	Nécessite une zone stabilisée pour implantation

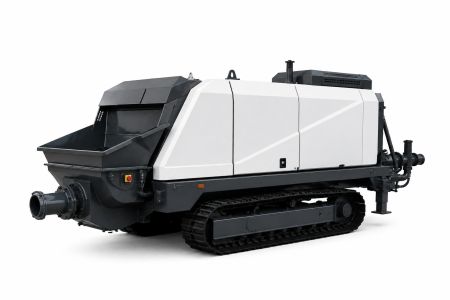

Chenilles	Terrain difficile, déplacements sur site non revêtu	Moins adapté aux longues distances inter-chantiers
Rails	Chantiers souterrains (tunnels), couloirs fixes	Usage très spécialisé
Skid / container	Implantation fixe prolongée, zones industrielles, préfabrication	Levage par grue nécessaire, non mobile par lui-même

Quelles données prévoir avant location ou achat d'une pompe à béton ?

Pour sécuriser le choix d'une pompe à béton stationnaire, les données à réunir avant tout entretien avec un loueur ou un fournisseur sont les suivantes :

Le volume total à couler et la cadence de coulage journalière souhaitée (en m³/h et m³/jour).
Le tracé envisagé de la tuyauterie : longueurs horizontales, dénivelé vertical, nombre et angles de coudes.
La nature du béton : classe de consistance, granulométrie maximale, présence d'adjuvants ou de fibres.
La source d'énergie disponible sur site : réseau triphasé disponible (puissance en kW), ou nécessité d'une motorisation diesel.
Les contraintes acoustiques, d'émissions et d'accès (zone urbaine, souterrain, chantier sensible).
L'altitude du site si supérieure à 500 m, pour anticiper la correction de puissance sur moteur diesel.
Les horaires d'exploitation et la durée prévisionnelle du chantier (achat vs location selon TCO).

Comment sécuriser l’utilisation et la maintenance de la pompe à béton ?

L'amorçage au mortier est une étape incontournable avant tout pompage de béton. La barbotine (mélange eau-ciment-sable) lubrifie la paroi intérieure des tuyaux et prépare le circuit au passage du béton. Cette barbotine ne doit pas être incorporée dans le coffrage : elle est déversée à part. Le pompage continu reste la meilleure protection contre les bouchons. Un arrêt prolongé laisse le béton prendre en masse dans la tuyauterie.

Si une pause s'impose, des relances intermittentes à faible débit permettent de maintenir le béton en mouvement. En cas de blocage, inverser brièvement le sens de pompage peut suffire à libérer l'obstruction, avant de tenter toute intervention mécanique. À la fin de chaque poste, le nettoyage doit être immédiat. Laisser le béton durcir dans les tuyaux génère des dommages irréversibles. Le nettoyage par balle à air comprimé impose de retirer le tuyau flexible terminal et de mettre en place un dispositif de captage pour éviter toute projection.

La stabilisation de la machine sur sol portant est une condition de sécurité préalable à tout démarrage. Les béquilles ou stabilisateurs doivent être entièrement déployés, avec des plaques de répartition adaptées à la portance du sol. La pression dans les conduites doit être surveillée, et tout accouplement ne peut être ouvert qu'après dépressurisation complète du circuit.

FAQ : pompe à béton stationnaire sur grand chantier

La portée annoncée par le fabricant est-elle fiable ?

La portée théorique est mesurée dans des conditions idéales (tracé rectiligne, béton très fluide, diamètre de tuyau optimal). En conditions réelles de chantier, la portée effective représente généralement 60 à 80 % de la valeur annoncée. Il convient donc d'appliquer ce coefficient dès la phase de dimensionnement et de vérifier les conditions de test mentionnées sur la fiche technique.

Quels sont les risques de bouchage et comment les prévenir ?

Le bouchage survient principalement lors d'un arrêt prolongé du pompage, d'un béton trop peu fluide (slump inférieur à 120 mm), d'une granulométrie inadaptée au diamètre de tuyau ou d'un défaut d'amorçage. La prévention repose sur l'amorçage au mortier, le maintien de la trémie en charge, la continuité du pompage et le respect de la granulométrie maximale admissible pour chaque modèle.

Quel diamètre de tuyau choisir pour un grand chantier ?

Le Ø 125 mm constitue le diamètre le plus répandu sur les grands chantiers. Il offre un bon compromis entre débit, pertes de charge et compatibilité avec les granulats jusqu'à 32 mm. Le Ø 100 mm convient à des débits plus faibles ou des bétons fins. Passer à un Ø 150 mm ou plus réduit les résistances mais alourdit et rigidifie le réseau. Le choix dépend du débit visé et de la longueur équivalente totale du tracé.

Quels bétons peut-on pomper avec une pompe stationnaire à pistons ?

Les pompes à pistons hydrauliques acceptent une large gamme de bétons : bétons courants, bétons fluides, bétons autoplaçants (BAP), bétons fibrés et bétons de résistance normale. La condition est un slump compris entre 120 et 200 mm et une granulométrie maximale respectée (jusqu'à 32 mm en général, 40 mm sur certains modèles). Les bétons très secs ou trop granuleux nécessitent une validation préalable avec le fabricant ou le loueur.

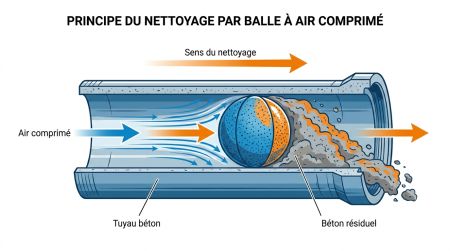

Comment nettoyer la tuyauterie en fin de poste ?

Le nettoyage doit intervenir immédiatement après le dernier coulage, avant que le béton résiduel ne commence à prendre. La méthode par balle à air comprimé est la plus courante : le flexible terminal est retiré, remplacé par un dispositif de captage, et la balle est propulsée dans la canalisation pour chasser les résidus. Les organes de la pompe (trémie, vanne en S, pistons) sont ensuite rincés à l'eau. Tout retard dans cette opération rend le nettoyage nettement plus difficile et peut endommager irrémédiablement les conduites.
