Quelle est la différence entre chaudronnerie et tuyauterie industrielle ?

💡 L'essentiel à retenir :

• La chaudronnerie industrielle produit des équipements métalliques en tôle (cuves, réservoirs, silos, châssis mécano-soudés), tandis que la tuyauterie industrielle conçoit, monte et maintient des réseaux dédiés au transport de fluides sous pression et température.
• Les contraintes dominantes diffèrent : la chaudronnerie exige une maîtrise de la mise en forme (pliage, roulage, cintrage) et de la résistance mécanique, alors que la tuyauterie se concentre sur l'étanchéité, la pression, la température, la corrosion et la compatibilité avec le fluide.
• Les documents de référence varient selon l'activité : la tuyauterie s'appuie sur des plans isométriques, des PID/P&ID et des procès-verbaux d'épreuve, tandis que la chaudronnerie utilise des plans de fabrication et des plans d'assemblage détaillés.
• Le soudage est une compétence transversale aux deux activités : il intervient en atelier pour l'assemblage des équipements chaudronnés et sur chantier pour le raccordement des réseaux de tuyauterie, avec des procédures de qualification obligatoires (WPS/QMOS).
• Sur un projet industriel, les deux activités se complètent directement : la chaudronnerie fabrique l'équipement (la cuve, l'échangeur, le réservoir), la tuyauterie le raccorde au procédé via un réseau de lignes, de robinetterie et de supports.
• Pour cadrer un prestataire, il faut vérifier ses qualifications de soudage, sa capacité d'atelier, ses compétences chantier, ses procédures de contrôle qualité et sa traçabilité documentaire.

La chaudronnerie industrielle et la tuyauterie industrielle sont deux métiers complémentaires, souvent mobilisés sur un même projet. La chaudronnerie fabrique des équipements métalliques à partir de tôles et de profilés, comme des cuves, trémies, réservoirs ou châssis. Une entreprise de tuyauterie industrielle conçoit, installe et entretient les réseaux qui transportent les fluides entre les différents équipements d’un site. Le soudage intervient dans les deux domaines, mais ne suffit pas à les confondre. Bien distinguer ces métiers permet de mieux définir le périmètre des travaux, de répartir les responsabilités et de sélectionner le service industriel adapté. Cet article compare leurs réalisations, leurs méthodes, les documents techniques attendus et leur rôle dans un projet commun.

Les deux activités partagent les mêmes matériaux de base et font appel au soudage. Pourtant, leur finalité est radicalement différente : l'une fabrique des pièces, l'autre installe des réseaux.

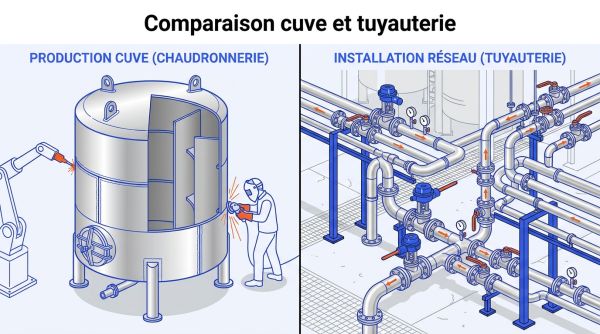

La chaudronnerie industrielle transforme des tôles, des plaques, des tubes et des profilés métalliques pour produire des équipements ou des structures sur mesure. Les livrables typiques comprennent :

• Les cuves, réservoirs, silos et trémies de stockage ou de procédé.
• Les échangeurs thermiques, colonnes, chaudières et appareils à pression.
• Les châssis mécano-soudés, bâtis, passerelles et structures porteuses.

Les contraintes dominantes portent sur la géométrie volumétrique, la résistance mécanique, la précision dimensionnelle et, selon le service, l'étanchéité. Le travail se déroule principalement en atelier, avec des interventions ponctuelles sur chantier pour le montage des grandes pièces.

La tuyauterie industrielle conçoit et réalise les réseaux qui acheminent les fluides (liquides, gaz, vapeurs) entre les équipements d'une installation. Un réseau comprend des tubes, des raccords (coudes, tés, réductions), des brides, des vannes, des supports et des compensateurs de dilatation. Les contraintes dominantes sont la pression de service, la température, la corrosion, la compatibilité chimique avec le fluide véhiculé et l'étanchéité permanente du réseau. L'activité couvre la préfabrication en atelier, le montage sur site, les contrôles d'étanchéité et la maintenance des lignes en exploitation.

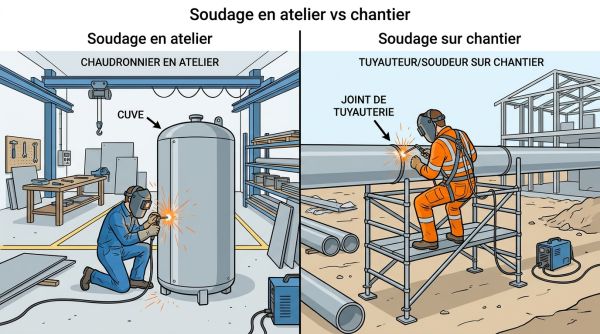

Le soudage est une technique d'assemblage central aux deux activités, mais le soudeur et le tuyauteur ou le chaudronnier occupent des fonctions distinctes. Le chaudronnier prépare, met en forme et assemble les pièces ; il réalise souvent lui-même les soudures en atelier. Le tuyauteur trace les lignes, prépare les bouts de tube (chanfrein, ajustage, repérage), assemble les tronçons et les positionne sur le chantier. Le soudeur, en tant que spécialiste, réalise les soudures définitives selon des procédures qualifiées, notamment sur les assemblages soumis à des exigences normatives strictes.

En pratique, un même opérateur peut cumuler les rôles de tuyauteur et de soudeur. Toutefois, la distinction fonctionnelle reste claire : préparation et montage d'un côté, soudage qualifié de l'autre.Les procédures de soudage sont formalisées dans des documents obligatoires dès que les assemblages relèvent d'une réglementation ou d'un code de construction :

• Le WPS (Welding Procedure Specification), aussi appelé DMOS en France, décrit le mode opératoire de soudage (procédé, paramètres, matériaux, position).
• Le QMOS (Qualification du Mode Opératoire de Soudage), aussi appelé PQR, valide le procédé par des essais destructifs et non destructifs sur des coupons de soudage.
• La qualification soudeur (QS) atteste qu'un soudeur est apte à réaliser un assemblage dans un domaine défini (procédé, matériau, position, épaisseur). Elle est valable 2 ans et doit être renouvelée tous les 6 mois par l'employeur.

Ces documents s'appliquent aussi bien aux soudures de chaudronnerie (équipements sous pression) qu'aux assemblages de tuyauterie de procédé. Ils font partie des livrables à demander systématiquement lors d'un appel d'offres.

La différence la plus visible entre les deux activités se manifeste dans les opérations du quotidien. En chaudronnerie, les équipes travaillent principalement à partir de plans de fabrication sur des pièces volumétriques. En tuyauterie, elles travaillent à partir d'isométriques et de PID, souvent sur chantier, au sein d'une installation en exploitation ou en construction.

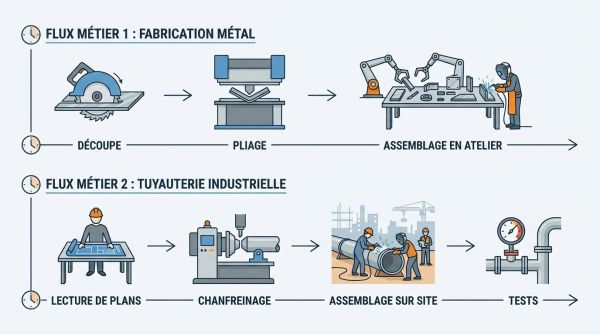

La séquence de fabrication suit un enchaînement structuré :

• Lecture des plans de fabrication et traçage sur la matière première.
• Découpe au laser, au plasma ou à l'oxycoupage selon l'épaisseur et la nature du métal.
• Mise en forme par pliage (presse-plieuse), roulage (cintreuse à rouleaux), cintrage de tubes ou emboutissage pour les formes complexes.
• Assemblage par pointage, puis soudage (TIG, MIG/MAG, arc selon le procédé et le matériau) pour constituer l'ensemble mécano-soudé.
• Finitions : meulage, polissage, traitements de surface (peinture, galvanisation, passivation de l'inox).

Pour les équipements soumis à la réglementation sur les équipements sous pression (DESP 2014/68/UE), des contrôles non destructifs (CND) et une épreuve hydraulique sont requis avant livraison.

La tuyauterie industrielle suit une logique d'installation et de raccordement :

• Lecture du PID et des plans isométriques pour identifier chaque ligne, son repérage, sa classe et ses contraintes de service.
• Préfabrication en atelier : débit des tubes, préparation des chanfreins, assemblage de tronçons, pointage et soudage des spools.
• Montage sur site : installation des tronçons préfabriqués, pose des supports et fixations, raccordement de la robinetterie, ajustage des brides.
• Épreuves et contrôles d'étanchéité : essai hydraulique (eau sous pression) ou pneumatique selon le service, avec rédaction d'un procès-verbal d'épreuve.
• Maintenance : remplacement de portions dégradées, changement de joints, modifications de réseau, réparations sur lignes existantes.

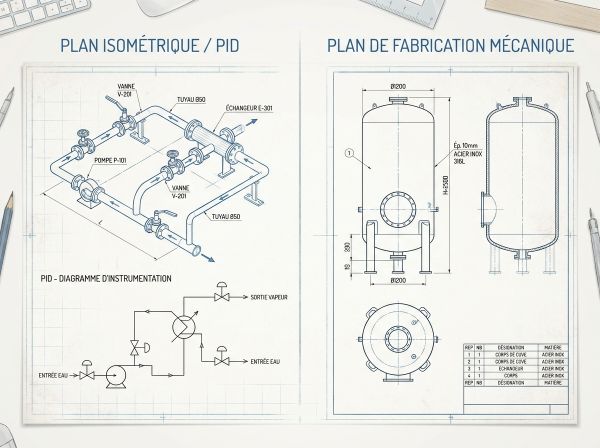

Le type de documents à fournir ou à demander est un indicateur direct du périmètre de la prestation. L'acheteur doit être en mesure de les identifier pour cadrer correctement son besoin.Côté tuyauterie industrielle, les documents de référence sont :

• Le PID/P&ID (Piping and Instrumentation Diagram) : schéma fonctionnel exhaustif de l'installation, décrivant chaque ligne, chaque équipement, chaque instrument, chaque vanne et chaque boucle de régulation. C'est la référence de conception et de maintenance.
• Les plans isométriques : représentations en projection isométrique de chaque tronçon de tuyauterie, indiquant la géométrie, les cotes, le repérage, les accessoires et les points de soudure. Ils servent à la fabrication des spools et au montage.
• La liste des lignes : tableau récapitulatif de toutes les lignes du projet avec diamètre, classe, matériau, fluide, pression et température de service.
• Les WPS/QMOS et qualifications soudeurs applicables aux soudures de la tuyauterie.
• Les procès-verbaux d'épreuve et les rapports de CND (contrôle par ultrasons UT ou radiographie RT) selon la criticité des lignes.

Côté chaudronnerie industrielle, les documents types sont :

• Les plans de fabrication avec vues en coupe, cotes fonctionnelles et tolérances dimensionnelles.
• Les plans d'assemblage décrivant le montage des différents composants de l'équipement.
• Les nomenclatures matière avec traçabilité des matériaux (certificats matière, numéros de coulée).
• Les WPS/QMOS applicables aux soudures de l'équipement.
• Le dossier de fabrication (Dossier de Fabrication Industriel ou FDA pour les équipements sous pression), incluant les rapports CND et le PV d'épreuve hydraulique.

Les deux activités travaillent les mêmes familles de métaux, mais le critère de choix diffère selon la contrainte dominante.Les matériaux courants sont :

• Acier carbone : matériau standard pour les structures et les réseaux à pression modérée, compatible haute pression et haute température.
• Acier inoxydable (inox) : résistance à la corrosion, hygiène ; utilisé systématiquement en agroalimentaire et pharmaceutique.
• Aluminium : légèreté, résistance à certaines corrosions ; présent en aéronautique et dans certains équipements de procédé.
• Cuivre : conductivité thermique ; utilisé en chauffage et certains réseaux de fluides caloporteurs.
• Plastiques techniques (PVC, PEHD) : en tuyauterie uniquement, pour des fluides à faible pression ou des applications de traitement des eaux.

Les secteurs couverts sont nombreux et les exigences varient fortement d'un domaine à l'autre :

• Agroalimentaire et pharmaceutique : inox poli ou électropoli, exigences sanitaires strictes (nettoyage en place, rugosité de surface).
• Chimie et pétrochimie : contraintes fortes de corrosion, pression, température ; alliages spéciaux fréquents.
• Énergie et nucléaire : exigences réglementaires élevées, traçabilité renforcée, codes de construction spécifiques (CODAP, CODETI, ASME).
• Naval et offshore : résistance à l'environnement marin, espace contraint, vibrations.
• Traitement des eaux : acier et plastiques selon les conditions de service.

Sur un projet industriel, les deux activités s'enchaînent selon une logique claire : la chaudronnerie livre l'équipement, la tuyauterie le raccorde au procédé. Les interfaces entre les deux périmètres doivent être définies précisément dès la phase de conception pour éviter les conflits de responsabilité en cours de chantier. Les points d'interface critiques à identifier sont :

• Les piquages (nozzles) sur les équipements chaudronnés : leur position, leur diamètre et leur classe de tuyauterie doivent correspondre exactement aux lignes définies sur le PID.
• Les brides de raccordement : elles doivent être conformes à la classe de tuyauterie du réseau attenant.
• Le supportage des lignes au niveau des équipements : il conditionne l'accessibilité pour la maintenance et les efforts transmis à la virole ou au fond.
