Quels changements de fluide déclenchent une analyse formelle ?
Quelle démarche en 6 étapes appliquer sur site ?
Dans quels cas conserver la tuyauterie existante ?
Dans quels cas remplacer ou modifier lourdement ?
Quels contrôles et requalifications prévoir avant redémarrage ?
Quels impacts sécurité et conformité intégrer au dossier ?
Que faire en froid industriel lors d'une conversion de fluide frigorigène ?

💡 Ce qu'il faut retenir :

Le remplacement de tuyauterie industrielle lors d'un changement de fluide n'est pas systématique : il dépend de la compatibilité chimique, des conditions de service et de la traçabilité disponible.
Une incompatibilité chimique confirmée, un saut de catégorie DESP, l'introduction d'un fluide inflammable ou toxique, ou l'absence de certificats matière/soudures constituent des points bloquants qui imposent le remplacement.
La conservation est possible si la compatibilité matériaux/joints est prouvée, si les marges pression/température restent suffisantes et si des contrôles CND et épreuve hydraulique valident l'état de la tuyauterie.
En froid industriel, convertir un système conçu pour un fluide A1 vers un fluide A2L ou A3 sans autorisation écrite du constructeur est interdit et engage la responsabilité pénale de l'exploitant.
Après tout changement de fluide, le repérage des tuyauteries doit être mis à jour selon NF X 08-100 ou ISO 20560, avec ajout des pictogrammes CLP si le nouveau fluide est classé dangereux.
La décision finale repose sur une analyse de risques formelle (AMDEC ou HAZOP selon la criticité), complétée d'un plan de modification documenté et validé par les parties prenantes.

Un changement de fluide n’impose pas systématiquement le remplacement de la tuyauterie industrielle existante. La décision dépend de la compatibilité chimique du matériau, des nouvelles conditions de pression et de température, des risques pour la sécurité et des exigences réglementaires applicables, notamment la DESP, l’ATEX et le règlement CLP. Une entreprise de tuyauterie industrielle peut contrôler l’état du réseau, vérifier son aptitude au nouveau fluide et définir les adaptations nécessaires. Cet article présente une méthode en six étapes, une grille de décision et plusieurs scénarios pour déterminer s’il faut conserver, modifier ou remplacer l’installation, puis sélectionner le service industriel adapté.

Devis pour un service de tuyauterie industrielle

Quels changements de fluide déclenchent une analyse formelle ?

Tout changement de fluide ne présente pas le même niveau de risque. Certaines situations imposent une revue technique formelle avant toute mise en service.Les déclencheurs qui exigent une analyse documentée sont les suivants :

Introduction d'un fluide appartenant à une nouvelle famille de danger (inflammable, comburant, toxique, corrosif) absent de la configuration d'origine.
Modification significative des conditions de service : pression maximale admissible (PS) ou température de service (TS) qui s'approchent ou dépassent les valeurs nominales de conception.
Passage d'un liquide à un gaz comprimé, ou introduction d'un fluide sous pression dont le produit PS × DN franchit un seuil de catégorie DESP.
Changement de groupe de fluide au sens DESP : passage d'un fluide groupe 2 (neutre) à un fluide groupe 1 (dangereux).
Introduction d'un fluide classé dangereux au sens CLP entraînant de nouvelles obligations d'étiquetage et de signalisation.
Changement susceptible de créer une zone ATEX (atmosphère explosible) là où il n'en existait pas.
Modification du fluide frigorigène impliquant un changement de classe de sécurité (ex. passage A1 → A2L ou A3).
Remplacement d'un fluide pour lequel la tuyauterie a été conçue avec des matériaux spécifiques potentiellement incompatibles avec le nouveau produit.

Voir nos services de tuyauterie industrielle

Vous êtes fournisseur de entreprise de tuyauterie industrielle ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelle démarche en 6 étapes appliquer sur site ?

Une méthode structurée permet d'objectiver la décision et de constituer un dossier de modification défendable.

1. Caractériser le fluide actuel et le nouveau fluide : rassembler les Fiches de Données de Sécurité (FDS) des deux fluides, identifier les classes de danger CLP, vérifier la classification DESP (groupe 1 ou 2) et relever les données physico-chimiques. Livrable : tableau comparatif des propriétés des deux fluides.

2. Comparer les conditions de service : vérifier que la pression de service, la température, le débit et les variations dynamiques du nouveau fluide restent dans les limites de conception de la tuyauterie existante. Livrable : note de calcul ou revue de conception avec marges identifiées.

3. Évaluer la compatibilité matériaux : analyser les tubes, soudures, joints, garnitures, revêtements internes et flexibles au regard du nouveau fluide. Livrable : matrice de compatibilité chimique par composant, avec conclusions (compatible / à remplacer / à tester).

4. Analyser les impacts sécurité : identifier les risques nouveaux liés au fluide (toxicité aiguë, inflammabilité, comburant, gaz sous pression), évaluer les conséquences en cas de fuite ou de rupture, et déterminer si une zone ATEX est créée. Livrable : analyse de risques ou HAZOP simplifié.

5. Vérifier la conformité réglementaire : reclasser l'équipement selon la DESP si les paramètres changent, vérifier les exigences ATEX si un fluide inflammable est introduit, et mettre à jour l'étiquetage CLP. Livrable : liste des écarts de conformité et actions correctives.

6. Valider avec le constructeur et l'assureur, puis élaborer le plan de modification : obtenir l'accord formel du fabricant de l'équipement (obligatoire en froid industriel, fortement recommandé pour tout système complexe), consulter l'assureur, formaliser le plan de modification (MOC). Livrable : plan de modification signé, avec acteurs, délais, contrôles et conditions de remise en service.

Étapes changement fluide tuyauterie industrielle

Dans quels cas conserver la tuyauterie existante ?

La conservation est possible lorsque les conditions suivantes sont réunies de façon cumulative :

La compatibilité chimique de tous les matériaux en contact (tube, joint, revêtement) est prouvée par des tables reconnues ou des essais, et confirmée par la FDS du nouveau fluide.
Les conditions de service du nouveau fluide (PS, TS, débit) restent dans les limites nominales de conception avec une marge suffisante.
Les contrôles non destructifs (ultrasons, radiographie, ressuage selon les zones accessibles) confirment l'intégrité des tubes et des soudures.
Une épreuve hydraulique ou pneumatique de requalification valide l'étanchéité de l'ensemble avant remise en service.
Un nettoyage et une purge efficaces permettent d'éliminer tout résidu du fluide précédent incompatible avec le nouveau.
Les consommables sensibles sont remplacés par des références compatibles avec le nouveau fluide, même si la tuyauterie rigide est conservée.

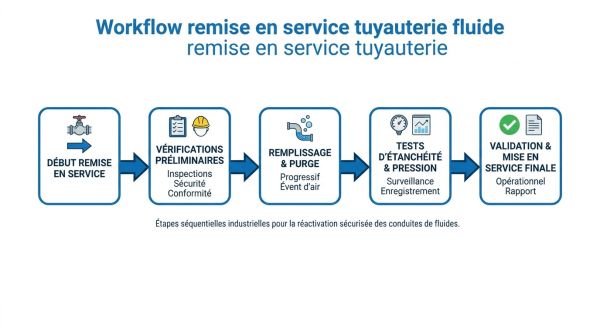

Workflow remise en service tuyauterie fluide

Dans quels cas remplacer ou modifier lourdement ?

Les situations suivantes constituent des cas de non-conservation, classées du plus bloquant au moins bloquant :

Incompatibilité chimique avérée : corrosion galvanique, dissolution de revêtement, gonflement d'élastomères — remplacement total des tronçons concernés.
Matériau interdit : cuivre ou alliages cuivreux en contact avec de l'ammoniac, acier non désensibilisé avec certains acides — remplacement impératif.
Absence de traçabilité matière ou de soudures : sans certificats matière, DMOS et PV de contrôle disponibles, l'intégrité ne peut pas être garantie. Ce point bloquant impose soit une inspection renforcée par un organisme habilité, soit le remplacement. L'assureur et l'exploitant ne peuvent pas engager leur responsabilité sur une tuyauterie sans histoire documentée.
Dépassement ou approche des limites de conception : si le nouveau fluide impose des conditions de PS ou TS supérieures à la conception initiale, le calcul de résistance doit être refait, souvent avec un résultat négatif sur des tuyauteries anciennes.
Introduction d'un fluide inflammable (A2L, A3) ou toxique : modification en profondeur de la gestion des risques, potentielle création de zone ATEX, exigences d'étanchéité renforcées et de perméation incompatibles avec les matériaux existants.
Non-conformité DESP non régularisable : si le changement de fluide fait passer l'installation dans une catégorie DESP supérieure sans possibilité de requalification sur l'existant.
Risque de fragilisation : fragilisation par hydrogène, par contrainte en milieu corrosif, ou vieillissement thermique non détectable par CND courant.

Quels contrôles et requalifications prévoir avant redémarrage ?

Qu'il s'agisse d'une conservation ou d'un remplacement partiel, une liste de contrôles est à réaliser avant toute remise en service :

Inspection visuelle externe : détecter les déformations, traces de corrosion, dommages mécaniques ou fuites sur brides et raccords.
Contrôle d'épaisseur par ultrasons : mesurer les épaisseurs résiduelles sur les zones à risque (coudes, piquages, zones basses).
Contrôle des soudures : radiographie ou ultrasons sur les soudures critiques, en particulier sur les modifications réalisées.
Épreuve hydraulique ou pneumatique : valider l'étanchéité et la tenue mécanique à une pression supérieure à la pression de service (conditions selon l'Arrêté du 20/11/2017 pour les ESP).
Contrôle d'étanchéité aux joints et brides : resserrage selon les couples préconisés, remplacement systématique des joints si le fluide change.
Purge et nettoyage : éliminer les résidus du fluide précédent (rinçage, soufflage, dégraissage selon le cas).
Contrôle de propreté interne : prélèvement ou inspection endoscopique si le nouveau fluide est sensible à la contamination.
Vérification des accessoires de sécurité : soupapes de sécurité, disques de rupture, détecteurs de fuite — vérifier le tarage et la compatibilité avec le nouveau fluide.
Mise à jour du dossier d'exploitation : plans, PID, fiches équipement, étiquetage des tuyauteries, FDS et plan d'inspection.
Formation des équipes : informer les opérateurs et mainteneurs des nouvelles propriétés du fluide, des risques associés et des consignes d'intervention.

Quels impacts sécurité et conformité intégrer au dossier ?

Le changement de fluide est une modification notable au sens réglementaire. Il mobilise plusieurs cadres normatifs à vérifier de façon indépendante.Documents à mettre à jour obligatoirement :

FDS et analyse de risques : intégrer la FDS du nouveau fluide et réviser l'évaluation des risques du poste de travail et de l'installation.
Dossier de conformité DESP : reclassifier l'installation si les paramètres (PS, groupe de fluide, DN) changent de catégorie ; refaire l'évaluation de conformité si nécessaire avec un organisme habilité.
Plan de zonage ATEX : réviser ou créer le document de protection contre les explosions (DOSSIER ATEX) si le nouveau fluide est inflammable ou comburant.
Étiquetage CLP des tuyauteries : apposer les pictogrammes de danger correspondant à la nouvelle classification du fluide sur toutes les tuyauteries apparentes.
Plans et PID : mettre à jour les plans d'instrumentation et de tuyauterie avec la nature du nouveau fluide, les nouvelles conditions de service et les modifications réalisées.
Plan de modification (MOC) : formaliser le dossier de gestion du changement avec les validations des parties prenantes (maintenance, HSE, inspection, assureur, constructeur si applicable).
Dossier technique de l'installation : certificats matière, DMOS, PV de contrôles, rapport d'épreuve, notices d'accessoires.

Point d'attention : un changement de groupe de fluide (groupe 2 → groupe 1) ou une hausse de pression peut faire basculer une tuyauterie dans une catégorie DESP supérieure, impliquant une procédure d'évaluation de conformité plus exigeante et l'intervention possible d'un organisme notifié.

Que faire en froid industriel lors d'une conversion de fluide frigorigène ?

Le cas des systèmes frigorifiques est régi par des règles spécifiques particulièrement strictes, notamment lors du passage d'un fluide HFC (classe A1) vers un fluide A2L ou A3.Principe fondamental : seul le constructeur ou le fabricant de l'équipement (et de ses composants) est habilité à autoriser ou refuser une conversion vers un fluide de nature différente. Cette autorisation doit être obtenue par écrit avant toute intervention.Ce qui est strictement interdit sans validation constructeur :

Convertir un système conçu pour un fluide non inflammable (A1) vers un fluide A2L ou A3 sans accord écrit du fabricant.
Compléter la charge avec un fluide différent de celui d'origine (mélange de fluides non homologué), ce qui expose à des risques d'incompatibilité des composants, de détérioration du lubrifiant, de température de refoulement excessive et de risque d'explosion.

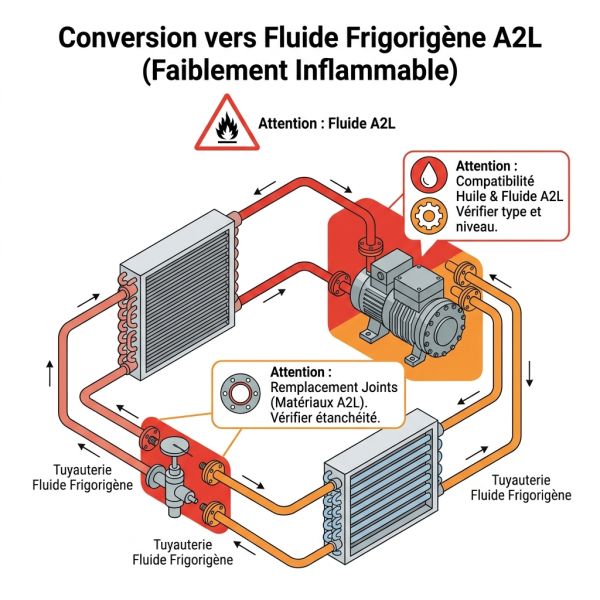

Étapes de validation pour une conversion HFC → A2L :

Obtenir l'accord écrit du constructeur de l'unité et des fabricants des composants principaux (compresseur, détendeur, échangeurs).
Récupérer intégralement le fluide d'origine selon la réglementation en vigueur.
Vérifier et remplacer si nécessaire : huile de lubrification (souvent incompatible entre HFC et HFO), joints, flexibles et tout composant identifié dans les préconisations constructeur.
Contrôler la résistance à la perméation des flexibles au regard du nouvel A2L.
Réaliser une épreuve d'étanchéité et un tirage au vide avant toute mise en charge avec le nouveau fluide.
Évaluer la nécessité d'un détecteur de fuite fixe ou d'une ventilation renforcée selon la nouvelle charge et la zone d'installation.
Mettre à jour la plaque signalétique de la machine et le dossier technique avec la nature, la charge et le GWP du nouveau fluide.
S'assurer du maintien de la conformité CE : le changement de fluide peut impacter la catégorie DESP et la déclaration de conformité.
