Corrosion sous calorifuge (CUI) | Contrôler ou réparer

Quels mécanismes rendent la CUI si difficile à maîtriser ?
Quels signes terrain justifient de déclencher un contrôle ?
Quelle stratégie d'inspection adopter sans tout déposer ?
Comment décider entre contrôler, réparer ou remplacer ?
Comment réparer correctement pour éviter la récidive ?
Comment structurer un programme d'inspection durable ?

💡 Ce qu'il faut retenir :

La corrosion sous calorifuge (CUI) se développe à l'interface entre la paroi métallique et l'isolant, de façon cachée, ce qui rend l'arbitrage contrôler/réparer/remplacer particulièrement difficile sans méthode d'inspection structurée.
La plage de température à risque pour l'acier carbone se situe à titre indicatif autour de 0 °C à 175 °C, avec une zone d'alerte particulière entre 60 °C et 150 °C où l'humidité se condense fréquemment sous l'isolant.
Une approche en trois niveaux (screening → confirmation → caractérisation) permet de réduire l'incertitude sans déposer l'intégralité du calorifuge, en ciblant les zones à risque : points bas, supports, pénétrations, vannes et brides.
La décision de réparer s'impose lorsque la corrosion reste localisée, sur un service de faible criticité, avec un calorifuge encore récupérable ; le remplacement devient nécessaire dès que l'amincissement est généralisé, récidivant ou que l'incertitude sur l'étendue reste trop élevée.
Toute décision finale doit intégrer l'ingénierie d'intégrité et les exigences réglementaires applicables, notamment le cadre des équipements sous pression (ESP) et le plan d'inspection en vigueur.

La corrosion sous calorifuge, ou CUI (Corrosion Under Insulation), constitue l’un des risques les plus difficiles à détecter sur une tuyauterie industrielle. Elle se développe à l’abri des regards, sous l’isolant, et peut progresser jusqu’à provoquer une fuite ou une perte importante d’épaisseur. Selon des données déclaratives relayées par l’AMPP, elle pourrait représenter jusqu’à 40 % des dépenses de maintenance liées aux tuyauteries dans certains secteurs, un chiffre à considérer comme un ordre de grandeur. Pour les responsables maintenance et inspection, l’enjeu consiste à choisir entre trois stratégies : surveiller, réparer ou remplacer la canalisation. Cette décision repose sur l’état réel du réseau, son niveau de criticité et les résultats des contrôles non destructifs. L’intervention d’une entreprise de tuyauterie industrielle permet ensuite de sécuriser le diagnostic et les travaux. Cet article présente les critères à examiner pour déclencher un contrôle, sélectionner la méthode adaptée et décider de la solution à mettre en œuvre.

Devis pour un service de tuyauterie industrielle

Quels mécanismes rendent la CUI si difficile à maîtriser ?

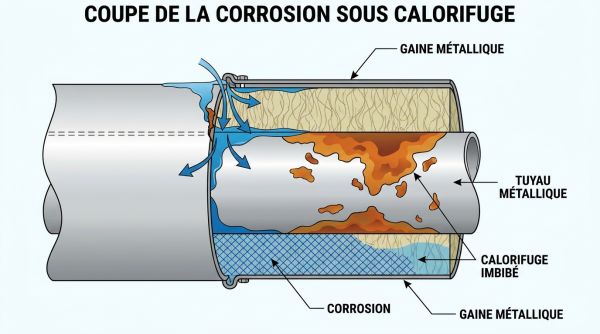

Humidité piégée, cycles thermiques et contaminants

La corrosion sous calorifuge apparaît lorsque de l’eau s’infiltre sous l’isolant et reste au contact du métal. Elle peut provenir de joints dégradés, de dommages sur la jaquette, de condensation, de ruissellements ou d’embruns. L’isolant humide retient l’eau contre la tuyauterie, tandis que les cycles thermiques accélèrent la corrosion et dégradent les revêtements de protection. Le risque est généralement élevé entre 0 °C et 175 °C sur l’acier carbone et peut apparaître dès 60 °C sur certains aciers inoxydables exposés aux chlorures. La criticité dépend toutefois des conditions d’exploitation, de l’environnement et de l’état de l’isolation. Une entreprise de calorifugeage de tuyauterie industrielle peut contrôler l’étanchéité du système, remplacer les isolants humides et limiter les nouvelles infiltrations.

Voir nos services de tuyauterie industrielle

Impacts HSE et économiques concrets

Une CUI non détectée peut entraîner une perte de confinement, une fuite de fluide de procédé ou utilitaire, voire une rupture de tuyauterie. Sur les réseaux vapeur, les conséquences incluent notamment des risques de brûlures graves. Dans les secteurs Oil&Gas et chimique, elles peuvent également compromettre la sécurité des personnes et l’environnement. Le recours à un service industriel spécialisé permet de contrôler l’état des installations et d’anticiper les interventions nécessaires. Le caractère localisé et aléatoire de cette corrosion complique toutefois l’estimation de la durée de vie restante, en particulier sur l’acier inoxydable, où la progression par fissuration ne suit pas le même modèle qu’une simple perte d’épaisseur.

Vous êtes fournisseur de entreprise de tuyauterie industrielle ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels signes terrain justifient de déclencher un contrôle ?

Signaux visuels et anomalies thermiques

Plusieurs indicateurs doivent déclencher une campagne d'inspection, même en l'absence de fuite avérée :

Traces de rouille visibles sur ou sous la jaquette métallique, taches orangées au niveau des joints ou des pénétrations.
Déformation, gondolage ou perforation de la tôle d'habillage.
Hot spots ou cold spots détectés par thermographie, révélant une anomalie d'isolation ou une présence d'humidité.
Condensation, givre ou humidité persistante en surface du calorifuge, notamment aux points bas et aux supports.
Historique de fuites répétées sur des lignes similaires ou sur le même circuit.

Zones typiquement sensibles à surveiller en priorité

Certaines zones concentrent statistiquement la majorité des cas de CUI et doivent être systématiquement intégrées dans le plan d'inspection :

Les points bas de tuyauterie, où l'eau s'accumule par gravité.
Les pénétrations de paroi, dalles de rétention, traversées de structure où l'étanchéité du calorifuge est plus fragile.
Les vannes, brides et raccords dont la géométrie complexe rend l'isolation difficile à poser correctement.
Les supports et colliers qui créent des discontinuités thermiques et des zones de rétention d'eau.
Les tronçons exposés à des cycles d'arrêt-démarrage fréquents ou à des variations de débit importantes.

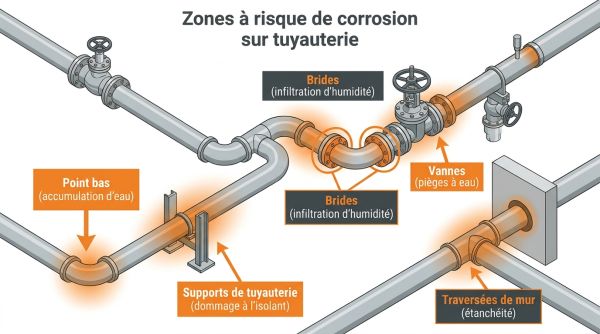

Zones à risque de corrosion sur tuyauterie

Quelle stratégie d'inspection adopter sans tout déposer ?

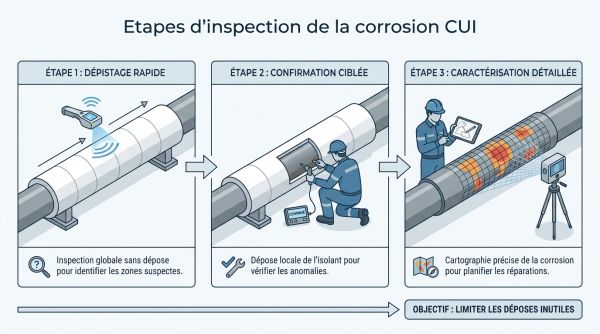

Approche en trois niveaux : screening, confirmation, caractérisation

L'objectif est de réduire l'incertitude de façon progressive, en limitant les dépositions de calorifuge aux zones où elles apportent une réelle valeur décisionnelle.

Niveau 1 : Screening : On balaye rapidement de grandes sections pour identifier les zones suspectes, sans dépose. Les méthodes principales sont la thermographie infrarouge pour repérer les anomalies d'isolation et d'humidité, le PEC (courants de Foucault pulsés) pour estimer la perte d'épaisseur moyenne sur acier carbone à travers l'isolant, et le GWT (ondes guidées) pour cribler de longues sections depuis un point d'accès limité.

Niveau 2 : Confirmation : Sur les zones signalées par le screening, une dépose ciblée permet une inspection visuelle directe, des mesures UT ponctuelles ou une radiographie numérique. On confirme ou infirme les indications et on évalue la sévérité locale.

Niveau 3 : Caractérisation : En cas de corrosion avérée, une cartographie complète de l'épaisseur résiduelle, une mesure de l'étendue et une analyse du taux de progression permettent de prendre la décision finale contrôler/réparer/remplacer avec un niveau de confiance suffisant.

Avantages et limites de chaque méthode CND

Méthode	Avantages principaux	Limites à connaître
Thermographie IR	Rapide, sans contact, couvre de grandes surfaces, détecte l'humidité indirectement	Indicateur indirect : ne mesure pas l'épaisseur, sensible aux conditions environnementales
PEC (courants de Foucault pulsés)	Pas de dépose, fonctionne à travers isolants épais, inspection en service	Mesure moyennée, faible sensibilité aux piqûres isolées, limité à l'acier ferromagnétique
GWT (ondes guidées)	Criblage de longues sections depuis un point d'accès, rapide	Outil de screening, ne donne pas l'épaisseur résiduelle locale, portée réduite par revêtements lourds, soudures ou coudes
Radiographie numérique	Détecte corrosion externe et interne, imagerie directe	Contraintes HSE (zone d'exclusion), équipement lourd, sensibilité limitée sur défauts précoces
Émission acoustique	Surveillance en service sur de grandes zones	Technique de localisation, ne quantifie pas directement la perte d'épaisseur
UT manuel/semi-auto	Mesure locale précise de l'épaisseur résiduelle	Nécessite dépose ou accès direct, couverture surfacique limitée

La décision de passer à une « mise à nu » ciblée s'impose lorsque le screening signale une indication sur une zone de criticité élevée, ou lorsque l'incertitude du screening reste incompatible avec les exigences du plan d'inspection.

Stratégie de contrôle CUI :

Le PEC et le GWT sont des outils de screening : ils orientent, mais ne suffisent pas seuls pour une décision de remplacement sur un service critique.
La thermographie infrarouge détecte indirectement la présence d'humidité et les défauts d'isolation, pas directement la perte d'épaisseur de métal.
La radiographie numérique apporte une confirmation visuelle directe, mais implique des contraintes HSE à planifier.
Toute indication significative sur une zone critique impose une dépose ciblée pour confirmation par UT ou inspection visuelle.

Comment décider entre contrôler, réparer ou remplacer ?

Les critères structurants de la décision

Huit critères guident l'arbitrage en réunion d'intégrité :

Étendue de la corrosion : localisée sur quelques centimètres ou généralisée sur plusieurs mètres de ligne.
Sévérité : amincissement modéré ou perte d'épaisseur dépassant le seuil de retraite, présence de piqûres profondes.
Criticité du service : fluide dangereux, température et pression élevées, impact arrêt production.
État du calorifuge : isolant récupérable et jaquette réparable, ou dégradation généralisée nécessitant un renouvellement complet.
Historique : première détection ou récidive après réparation antérieure.
Accessibilité : possibilité d'intervenir en marche ou nécessité d'un arrêt planifié.
Possibilité d'arrêt : fenêtre d'arrêt disponible dans le calendrier de maintenance.
Niveau d'incertitude résiduelle : le screening laisse-t-il une zone d'ombre sur l'étendue réelle de la dégradation ?

Matrice de décision : contrôler, réparer ou remplacer

Critère	Contrôler / Monitorer	Réparer	Remplacer
Étendue de la corrosion	Localisée, étendue incertaine, résultats screening faibles	Localisée, confirmée par dépose ciblée	Généralisée sur la section ou récidivante
Sévérité	Amincissement faible, pas de piqûres profondes	Amincissement modéré, piqûres locales traitables	Amincissement critique, piqûres multiples, proche du seuil de retraite
Criticité du service	Faible criticité, fluide non dangereux	Criticité modérée, arrêt planifiable	Criticité élevée, risque de perte de confinement
État du calorifuge	Calorifuge globalement en bon état	Calorifuge partiellement dégradé, réparable localement	Calorifuge en fin de vie, renouvellement inévitable
Historique	Première détection, pas d'antécédent	Antécédent ponctuel, cause identifiée et corrigeable	Récidive après réparation, cause systémique
Incertitude résiduelle	Élevée mais criticité faible permet suivi	Incertitude levée par dépose ciblée	Incertitude trop élevée, niveau de risque inacceptable
Arrêt disponible	Pas d'arrêt immédiat, surveillance renforcée	Arrêt partiel ou fenêtre courte disponible	Arrêt planifié ou urgence selon criticité

Critère : Étendue de la corrosion
Contrôler / Monitorer	Localisée, étendue incertaine, résultats screening faibles
Réparer	Localisée, confirmée par dépose ciblée
Remplacer	Généralisée sur la section ou récidivante

Critère : Sévérité
Contrôler / Monitorer	Amincissement faible, pas de piqûres profondes
Réparer	Amincissement modéré, piqûres locales traitables
Remplacer	Amincissement critique, piqûres multiples, proche du seuil de retraite

Critère : Criticité du service
Contrôler / Monitorer	Faible criticité, fluide non dangereux
Réparer	Criticité modérée, arrêt planifiable
Remplacer	Criticité élevée, risque de perte de confinement

Critère : État du calorifuge
Contrôler / Monitorer	Calorifuge globalement en bon état
Réparer	Calorifuge partiellement dégradé, réparable localement
Remplacer	Calorifuge en fin de vie, renouvellement inévitable

Critère : Historique
Contrôler / Monitorer	Première détection, pas d'antécédent
Réparer	Antécédent ponctuel, cause identifiée et corrigeable
Remplacer	Récidive après réparation, cause systémique

Critère : Incertitude résiduelle
Contrôler / Monitorer	Élevée mais criticité faible permet suivi
Réparer	Incertitude levée par dépose ciblée
Remplacer	Incertitude trop élevée, niveau de risque inacceptable

Critère : Arrêt disponible
Contrôler / Monitorer	Pas d'arrêt immédiat, surveillance renforcée
Réparer	Arrêt partiel ou fenêtre courte disponible
Remplacer	Arrêt planifié ou urgence selon criticité

Décision CUI :

Réparer sans traiter la cause racine (étanchéité du calorifuge, drainage, revêtement) revient à programmer une récidive dans un délai de 3 à 7 ans.
Un calorifuge en fin de vie identifié lors d'une réparation locale justifie un revamping complet de la section plutôt qu'un patchage itératif.
La récidive sur une même zone est le signal le plus fort en faveur du remplacement de tuyauterie.
Sur un service critique, une incertitude élevée sur l'étendue de la corrosion doit orienter vers le remplacement, même si le screening semble rassurant.

Comment réparer correctement pour éviter la récidive ?

Étapes d'une réparation durable

Une réparation CUI n'est efficace que si elle traite simultanément la tuyauterie et le système d'isolation. Les étapes à respecter sont les suivantes :

Dépose ciblée du calorifuge sur la zone affectée et une extension suffisante pour évaluer l'étendue réelle.
Inspection visuelle complète de la surface métallique mise à nu, avec mesures UT pour cartographier l'épaisseur résiduelle.
Préparation de surface par décapage mécanique ou par projection abrasive jusqu'à l'obtention d'une surface saine, sans rouille active ni contamination saline.
Application d'un revêtement anticorrosion adapté à la température de service et aux conditions de la plage CUI (revêtement de qualité "immersion" ou haute température selon le cas).
Choix de l'isolant : privilégier un matériau à faible absorption d'humidité, adapté à la plage de température et à l'environnement du site.
Étanchéité soignée des joints, coutures et pénétrations ; pose avec recouvrement suffisant pour empêcher toute infiltration.

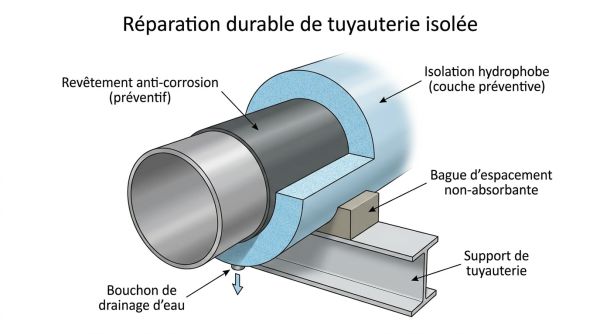

Options complémentaires pour limiter la récidive

Trois dispositifs réduisent significativement le risque de réapparition :

Les drains aux points bas permettent l'évacuation de l'eau qui s'infiltre malgré l'isolation, évitant son accumulation prolongée contre le métal.
Les bagues d'espacement non absorbantes au niveau des supports maintiennent un jeu entre le métal et l'isolant, interrompant le contact prolongé avec l'humidité.
Les jaquettes amovibles ou à couvercle d'inspection sur vannes, brides et points singuliers facilitent les contrôles périodiques sans dépose complète, réduisant le coût des inspections futures.

Comment structurer un programme d'inspection durable ?

Priorisation par le risque et gestion dans la durée

Un programme efficace contre la CUI repose sur une priorisation basée sur le risque (approche de type RBI), qui croise la probabilité de défaillance (susceptibilité à la CUI selon matériau, isolant, environnement, historique) et la sévérité des conséquences (criticité du fluide, impact HSE, perte de production). Cette approche permet de concentrer les ressources d'inspection sur les lignes et zones à risque réel, plutôt que de déposer systématiquement l'ensemble du calorifuge.

Le dossier d'exploitation doit intégrer : l'historique des inspections CND, les résultats de screening et de confirmation, les réparations effectuées avec leurs causes racines, et les dates de prochaine inspection. Ce retour d'expérience nourrit la révision des priorités à chaque campagne. La décision finale, notamment pour un remplacement, doit systématiquement intégrer l'ingénierie d'intégrité et les exigences réglementaires applicables, en particulier le cadre des équipements sous pression (ESP) et le plan d'inspection défini conformément à la réglementation en vigueur. La formation des équipes terrain (maintenance, opérations, inspection) aux signaux d'alerte et aux bonnes pratiques de pose du calorifuge constitue le levier préventif le plus sous-estimé : une grande partie des cas de CUI résulte de défauts de repose après intervention, non de la dégradation naturelle du système.
