Le choix entre câble inox et câble en acier galvanisé dépend de l'environnement : l'inox résiste mieux à la corrosion en milieu humide ou chimique, tandis que l'acier galvanisé convient aux usages industriels courants.
Sommaire
Cet article vous plaît ?
Partagez-le !
Temps de lecture estimé : 11min
💡 L'essentiel à retenir :
- Le type d'élingue de levage se choisit selon trois familles : textile (charges fragiles, légèreté), chaîne (environnements difficiles, abrasion, charges lourdes) et câble métallique (levages lourds avec contraintes intermédiaires).
- La Charge Maximale d'Utilisation (CMU) par brin figure sur la plaquette d'identification : elle doit couvrir la charge compte tenu du nombre de brins et de l'angle d'élingage.
- L'angle d'élingage entre les brins doit rester inférieur ou égal à 90° et ne jamais dépasser 120° : plus l'angle augmente, plus la capacité admissible diminue.
- En 2 brins à 90°, la charge maximale est d'environ 1,4 fois la CMU d'un brin. En 3 ou 4 brins, elle est d'environ 2,1 fois la CMU d'un brin (seuls 2 brins étant considérés porteurs selon les guides fabricants).
- L'élingue textile exige des protections d'arêtes vives (fourreaux) et un stockage à l'abri des UV, de l'humidité et des produits chimiques.
- Les accessoires (crochets à linguet, manilles, émerillons) doivent être compatibles en CMU et en grade avec l'élingue choisie.
- Une vérification visuelle avant chaque usage et une VGP annuelle par une personne qualifiée sont requises pour maintenir la conformité réglementaire.
Devis pour une élingue câble de levage
Le choix du bon type d'élingue de levage dépend de plusieurs paramètres à relever avant toute commande : le poids et la nature de la charge, le nombre de points d'accroche disponibles, la longueur utile nécessaire, l'environnement de travail et les accessoires de levage utilisés. La CMU par brin, l'angle formé par les brins et le matériau de l'élingue influencent directement la sécurité de l'opération. La compatibilité avec le matériel de levage et les accessoires associés conditionne également le choix final.

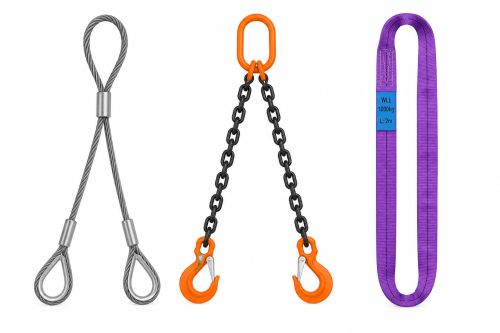

Quels sont les types d'élingues de levage ?
Élingue en câble
Les élingues câble métallique conviennent aux levages lourds dépassant les 7 tonnes et représentent un compromis entre l'élingue textile et l'élingue en chaîne. Elles sont composées de torons d'acier entrelacés avec des terminaisons formées par boucles ou manchons aux extrémités. Une cosse-cœur dans la boucle protège le câble et prolonge la durée de vie de l'ensemble.
Avant chaque levage, il faut inspecter visuellement le câble pour détecter tout écrasement, toron cassé ou déformation visible. Le port de gants est recommandé lors de la manipulation des câbles acier. L'élingue câble s'avère adaptée aux travaux de construction, de manutention portuaire ou industrielle où la charge est lourde et les conditions d'utilisation exigeantes.
Élingue en chaîne
L'élingue chaîne de levage en acier haute résistance résiste à l'abrasion et aux arêtes vives, là où une élingue textile se dégraderait rapidement. Elle reste utilisable entre -20 °C et +100 °C, ce qui la rend adaptée aux environnements industriels soumis à des variations thermiques. En version inox, l'élingue chaîne supporte les milieux humides et corrosifs, mais son utilisation en milieu acide reste fortement déconseillée.
La longueur des brins s'ajuste avec un raccourcisseur (crochet raccourcisseur ou griffe de raccourcissement), ce qui permet d'équilibrer la charge selon son centre de gravité. Les accessoires (crochets à linguet, crochets à émerillon, mailles de tête, maillons de jonction) doivent impérativement être du même grade que la chaîne pour conserver la capacité nominale de l'ensemble.
Devis pour une élingue chaîne de levage
Les élingues en chaîne sont classifiées selon le grade de l'acier :
- Grade 80, 100 ou 120 : plus le grade est élevé, plus la capacité de levage est grande et plus l'élingue est légère à CMU égale. Pour lever 8 tonnes avec une chaîne de grade 80, le diamètre nécessaire sera supérieur à celui requis pour une chaîne de grade 100 de même capacité, ce qui allège la manutention quotidienne et réduit la fatigue des opérateurs. Le prix augmente avec le grade, mais le gain en poids et en maniabilité compense souvent ce surcoût sur les chantiers à levages fréquents. Tous les accessoires associés (crochets, mailles de tête, maillons) doivent correspondre au même grade que la chaîne.
Élingue textile
L'élingue textile de levage, généralement en polyester, épouse la forme de la charge et protège les surfaces peintes ou fragiles sans les marquer. Sa légèreté facilite la manutention répétée et réduit la fatigue des opérateurs. Les élingues textiles sont sensibles aux arêtes vives : sans protection adaptée, un angle tranchant peut entailler la sangle et provoquer une rupture. Des fourreaux ou coins de protection s'installent aux points de contact pour éviter ce risque. Le stockage doit être réalisé dans un local sec, à l'abri des rayons UV, de l'humidité et des produits chimiques. Si une élingue textile est mouillée, elle sèche à l'air libre, à l'écart de toute source de chaleur. Les nœuds et les torsions sont strictement interdits, car ils réduisent la capacité de l'élingue et fragilisent les fibres.
Devis pour une élingue textile de levage
Les élingues textiles se divisent en deux catégories :
- L'élingue ronde : son âme de fils enroulés dans un fourreau tubulaire répartit la pression de manière homogène sur toute la circonférence de la charge. Elle convient aux charges cylindriques, aux pièces fragiles ou irrégulières où la répartition uniforme de la tension protège la surface.
- L'élingue sangle plate : sa surface de contact plus large stabilise les charges planes ou rigides et réduit le risque de marquage. La sangle plate est un type d'élingue textile à part entière, et non un outil d'arrimage : elle s'utilise avec les mêmes précautions de CMU et d'angle que les autres élingues. Pour les charges à arêtes vives, une protection d'angle reste nécessaire même avec la sangle plate, car sa largeur ne suffit pas à elle seule à absorber un bord tranchant.
| Type d'élingue | Avantages | Inconvénients |
|---|---|---|
| Élingue en câble métallique | Très résistante, capacité de levage élevée (au-delà de 7 t), adaptable aux formes complexes, disponible en inox ou en acier galvanisé | Stockage et manipulation plus contraignants, résistance à l'abrasion limitée, port de gants recommandé |
| Élingue en chaîne | Résistante à l'abrasion et aux arêtes vives, adaptée aux environnements humides en version inox, longueur réglable via raccourcisseur, longue durée de vie | Plus lourde, coût élevé avec l'augmentation du grade, déconseillée en milieu acide |
| Élingue textile | Souple et légère, protège les surfaces fragiles, stockage facile, résistante aux acides (polyester), identification CMU par code couleur | Sensible aux arêtes vives et aux produits chimiques, contrôle visuel des défauts plus difficile, nécessite protections sur angles vifs |
Combien de brins choisir selon les points d'accroche ?
Le nombre de brins dépend directement des points de fixation disponibles sur la charge et de la stabilité recherchée au levage. Les élingues peuvent être simples (un seul brin) ou multibrins (2, 3 ou 4 brins), ce qui permet de s'adapter au poids et à la nature des marchandises à soulever.En configuration multibrins, les brins doivent être disposés de façon symétrique et le crochet de l'appareil de levage doit se trouver à l'aplomb du centre de gravité de la charge. Un déséquilibre entre les points d'accroche entraîne une répartition inégale des efforts et augmente le risque de basculement. Lorsque la charge est très large ou que les points d'accroche sont très écartés, un palonnier permet de répartir les efforts tout en maintenant un angle d'élingage favorable.
- Elingue 1 brin : convient aux charges avec un point d'accroche unique, levage vertical direct. La CMU de l'élingue correspond directement à la charge admissible.
- Elingue 2 brins : recommandé pour les charges longues ou larges avec deux points de fixation. À un angle d'élingage de 90° entre les brins, la charge maximale admissible est d'environ 1,4 fois la CMU d'un brin. Plus l'angle s'ouvre, plus la capacité effective diminue.
- Elingue 3 brins ou élingue 4 brins : adapté aux charges avec plusieurs points d'accroche et aux pièces volumineuses nécessitant une stabilité élevée. Selon les guides fabricants, seuls 2 brins sur 4 sont considérés comme porteurs, les autres contribuant à l'équilibrage. La charge maximale admissible est alors d'environ 2,1 fois la CMU d'un brin.
Quels critères considérer pour choisir une élingue de levage ?
Charge de travail par brin (CMU)
La Charge Maximale d'Utilisation (CMU) par brin figure sur la plaquette ou l'étiquette d'identification de l'élingue, avec le grade, le diamètre (pour les chaînes) et la longueur utile. Elle représente la charge admissible pour un brin en levage vertical direct. Dès que la configuration change (angle entre brins non nul, levage en panier ou en étrangleur) la capacité réelle de l'ensemble diminue par rapport à la somme des CMU individuelles.
Pour une élingue de levage en chaîne de grade 80 avec une CMU de 2 tonnes par brin utilisée en 2 brins à 90°, la charge maximale admissible pour l'ensemble est d'environ 2,8 tonnes, et non 4 tonnes. Vérifier la plaquette avant chaque utilisation permet de s'assurer que les données restent lisibles et conformes aux conditions réelles du levage.
Longueur du brin
La longueur utile du brin, mesurée à fond de boucle et d'accessoire, conditionne directement l'angle d'élingage et la hauteur fonctionnelle disponible. Un brin trop court fait s'ouvrir l'angle entre brins, ce qui réduit la capacité admissible et augmente les efforts latéraux sur les points d'accroche. Pour un levage en 2 brins sur une charge de 3 mètres de large, des brins de 2 mètres de longueur utile créent un angle défavorable supérieur à 90° ; passer à des brins de 3 mètres permet de ramener l'angle dans une plage maîtrisée.
Quand la hauteur sous crochet est limitée et que les brins doivent rester courts, un palonnier s'intercale entre l'appareil de levage et l'élingue pour élargir l'écartement des points d'accroche sans allonger les brins, ce qui réduit l'angle et améliore la stabilité du levage.
Facteur de mode d’élingage
Le facteur de mode d'élingage traduit l'impact de la configuration (nombre de brins, angle d'élingage, type d'attelage) sur la capacité réelle de l'élingue. L'angle d'élingage entre les brins est le paramètre le plus déterminant : plus il augmente, plus la tension dans chaque brin croît pour une même charge, et plus la capacité admissible de l'ensemble diminue.Lorsque l'angle devient défavorable, deux solutions permettent de le corriger : utiliser des brins plus longs pour réduire l'ouverture entre les points d'accroche, ou intercaler un palonnier qui répartit les efforts et maintient les brins proches de la verticale. Se référer aux tableaux fournis par le fabricant pour vérifier la capacité selon l'angle réel de l'opération.
- Angle inférieur ou égal à 90° : plage de travail recommandée pour les élingues multibrins. En 2 brins à 90°, la charge admissible est d'environ 1,4 fois la CMU d'un brin.
- Angle compris entre 90° et 120° : la capacité diminue nettement. Cette plage doit rester exceptionnelle et toujours vérifiée dans les tableaux du fabricant.
- Angle supérieur à 120° : interdit. Les efforts dans les brins dépassent les limites admissibles et le risque de rupture est élevé.
Nature et forme de la marchandise
La nature, la forme et la fragilité de la charge orientent le choix de la famille d'élingue et des protections associées. Une élingue textile convient aux charges fragiles à surfaces sensibles : verre, pièces peintes, aluminium.
Une élingue en chaîne répond aux charges lourdes et abrasives : pièces forgées, blocs béton, charges avec arêtes vives.
Pour les surfaces usinées ou fragiles, même une élingue câble peut marquer la pièce si le contact est direct sur un bord tranchant. Des protections d'arêtes (fourreaux rigides, coins rembourrés) sont nécessaires dès qu'un angle vif entre en contact avec une élingue textile. Sans protection, l'arête entaille la sangle ou la ronde et provoque une rupture progressive, généralement non détectable visuellement avant l'accident.
Pour une pièce métallique lourde à bords vifs, une élingue en chaîne de grade 100 ou 120 reste la solution la plus adaptée, car elle supporte l'abrasion sans fourreau supplémentaire.
La forme de la charge influe également sur le choix du mode d'élingage : les pièces cylindriques se lèvent efficacement en attelage panier avec une élingue ronde, tandis que les charges planes et rigides se prêtent mieux à la sangle plate avec élingage droit.
Type de matériel de levage utilisé
Les accessoires de levage qui connectent l'élingue à l'appareil et à la charge doivent être compatibles en CMU et en grade avec l'élingue choisie. La CMU de l'ensemble correspond toujours à la CMU de l'élément le plus faible du montage. Les crochets à linguet sécurisent la connexion et empêchent le décrochage accidentel en cas de choc ou de relâchement de tension. La charge doit reposer dans la gorge du crochet et jamais sur la pointe, qui ne supporte pas la CMU nominale. Les crochets à émerillon évitent les torsions sur les brins et s'utilisent sur les charges susceptibles de pivoter en cours de levage. Les manilles lyres permettent de connecter deux élingues sur un même crochet en maintenant l'angle entre élingues inférieur à 120° ; les élingues doivent reposer sur le corps de la manille, l'axe étant engagé dans le crochet.
Ne jamais entrelacer deux élingues de levage directement sur un crochet sans manille interposée. Pour les élingues en chaîne, tous les composants doivent être du même grade pour conserver la capacité nominale de l'ensemble.
Coefficient de sécurité
Le coefficient de sécurité définit le rapport entre la charge de rupture de l'élingue et sa CMU. La valeur applicable dépend des normes et des documentations fabricants pour la famille d'élingue concernée. La plaquette ou l'étiquette d'identification porte également le numéro de traçabilité, le grade (pour les chaînes), le diamètre et la longueur utile ; ces informations doivent rester lisibles pour permettre les vérifications avant usage de l'élingue et lors des contrôles périodiques. En cas de marquage illisible ou absent, l'élingue ne doit pas être utilisée jusqu'à rétablissement de son identification, conformément aux procédures internes et aux exigences du fabricant.
Environnement de levage
Les conditions environnementales orientent le choix du matériau de l'élingue.
- Dans les environnements corrosifs et humides (industrie agroalimentaire, traitement des eaux, environnements maritimes) les élingues en inox résistent mieux à l'oxydation que l'acier galvanisé. Pour répondre aux exigences de traçabilité, vérifier le marquage inox en environnement corrosif sur la plaquette/étiquette et s'assurer que les accessoires associés (crochets, manilles, mailles de tête) sont compatibles, idéalement en inox, afin de limiter les phénomènes de corrosion entre métaux.
- Pour les environnements chimiques, l'élingue en chaîne peut être inadaptée selon la nature des agents (notamment en milieu acide) et l'élingue textile est sensible à certains produits : se référer aux préconisations du fabricant.
- Les élingues textiles se dégradent en exposition prolongée aux UV et à l'humidité ; un stockage inadapté accélère leur vieillissement.
- En environnement à température élevée, la chaîne en acier haute résistance reste utilisable dans des plages définies par le fabricant (repère fréquemment rencontré : jusqu'à +100 °C en usage courant), tandis que l'élingue textile présente des limites inférieures selon le matériau et le fabricant.
FAQ
Quel angle d'élingage viser en pratique ?
En exploitation, viser un angle d'élingage inférieur ou égal à 90° et éviter d'approcher 120° permet de limiter les efforts dans les brins. Si l'angle s'ouvre, la capacité admissible diminue : il faut alors vérifier les tableaux du fabricant pour la configuration réelle. Pour corriger un angle défavorable, utiliser des brins plus longs, rapprocher les points d'accroche quand c'est possible, ou intercaler un palonnier pour maintenir les brins plus proches de la verticale.
Quelle différence entre sangle et élingue ?
La requête « différence entre sangle et élingue » revient souvent car la sangle plate est une forme d'élingue textile utilisée pour lever, avec une CMU et un marquage dédiés. En pratique, on choisit une sangle plate quand on recherche une surface de contact plus large (stabilité, limitation du marquage) et une élingue ronde quand la charge est cylindrique ou irrégulière. Dans les deux cas, il faut respecter la CMU, l'angle d'élingage et prévoir une protection sur les arêtes vives.
Quel type d'élingage choisir : droit, panier, boucle ?
Le type d'élingage se choisit selon la géométrie de la charge, les points d'accroche et les objectifs de stabilité : en elingage vertical (droit), en panier (la boucle porte la charge) ou en étrangleur (prise serrante). En elingage manutention, il est recommandé de s'appuyer sur les tableaux du fabricant, car la CMU varie selon la configuration et l'angle d'élingage. Par exemple, un panier peut mieux répartir les efforts sur une charge stable, tandis qu'un étrangleur est utile pour limiter le glissement sur certaines formes, avec une capacité réduite ; dans tous les cas, éviter les torsions et vérifier la compatibilité des accessoires.
Quand choisir une élingue inox en environnement corrosif ?
Une élingue inox est généralement retenue quand l'humidité, les projections d'eau, l'air marin ou certains agents de nettoyage favorisent l'oxydation des aciers classiques. En environnement agressif, la traçabilité est un point de contrôle : vérifier le marquage inox en environnement corrosif (plaquette/étiquette lisible) et la compatibilité des accessoires (crochets, manilles, mailles) pour éviter un élément non inox dans la chaîne de levage. Après usage, rincer/nettoyer si nécessaire selon les procédures internes, puis stocker au sec ; en cas de corrosion visible ou d'identification illisible, retirer l'élingue du service et faire contrôler.
