Quel est le principe de fonctionnement d'un débitmètre à ultrason ?

💡 L'essentiel à retenir :

Le débitmètre à ultrason mesure la vitesse d’écoulement d’un fluide à l’aide d’ondes sonores de haute fréquence, supérieures à 20 000 Hz. Deux principes sont principalement utilisés : le Doppler, adapté aux fluides contenant des particules ou des bulles, et le temps de transit, aussi appelé temps de vol, privilégié pour les liquides propres et homogènes. Selon le modèle, la mesure peut se faire sans contact direct avec le fluide, notamment en version clamp-on installée à l’extérieur de la conduite. Cette technologie limite les pertes de charge, réduit les risques de contamination et facilite l’installation sur des réseaux existants.

Le fonctionnement d'un débitmètre à ultrason Doppler repose sur l'exploitation du décalage de fréquence d'une onde entre les mesures réalisées à l'émission et celles effectuées à la réception. Le débitmètre émet des ondes ultrasonores à travers le fluide. L'effet Doppler provoque un décalage de fréquence des ondes réfléchies par les particules en suspension ou les bulles de gaz entraînées dans l'écoulement. Ce décalage est proportionnel à la vitesse des réflecteurs, ce qui permet de calculer la vitesse du fluide puis d'en déduire le débit. Cette méthode est particulièrement adaptée aux liquides chargés : eaux usées, effluents industriels, boues ou fluides aérés. Pour que la mesure soit fiable, le fluide doit contenir une quantité suffisante de réflecteurs, typiquement au moins 100 ppm de particules ou bulles de 100 microns ou plus selon les conditions d'application. À l'inverse, un fluide trop propre, dépourvu de particules ou de bulles, rend la débitmétrie Doppler inutilisable. La précision de la mesure Doppler reste sensible aux variations de concentration et de taille des réflecteurs dans le fluide. En conditions bien contrôlées, une précision de l'ordre de ±1 % à ±2 % est couramment atteinte, mais des dégradations plus importantes peuvent survenir si la qualité du signal se détériore, notamment en raison d'un mauvais couplage acoustique ou d'un revêtement de conduite fortement atténuant.

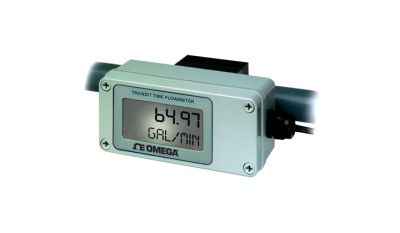

Le principe d'un débitmètre ultrasonique à temps de transit implique la mesure du temps nécessaire aux ondes ultrasonores pour parcourir la distance entre deux transducteurs placés sur la conduite. Le dispositif utilise deux transducteurs qui échangent alternativement des impulsions : l'un émet vers l'aval (dans le sens de l'écoulement) et l'autre émet vers l'amont (à contre-courant).

En présence d'un écoulement, le signal se propage plus rapidement dans le sens du courant qu'à contre-sens. Le débitmètre mesure les deux temps de transit et calcule leur différence, qui est directement proportionnelle à la vitesse du fluide. En combinant cette vitesse avec la section transversale connue de la conduite, le dispositif détermine le débit volumétrique en continu.

Cette méthode convient aux liquides propres ou faiblement chargés, sans particules solides ni bulles de gaz en quantité significative, car ces éléments atténuent le signal et dégradent la précision de la mesure. La conduite doit également être entièrement pleine : une conduite partiellement remplie perturbe le trajet acoustique et fausse les résultats. En conditions favorables, la précision typique se situe entre ±0,5 % et ±2 % selon le modèle, le diamètre de conduite et la qualité de l'installation.

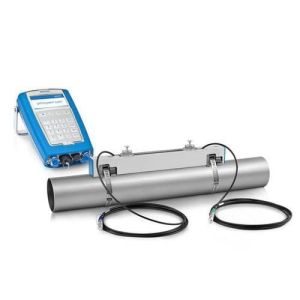

Les transducteurs peuvent être montés à l'extérieur de la conduite, selon le principe clamp-on, ce qui élimine tout contact direct avec le fluide, comme le propose un débitmètre non intrusif. Cette configuration supprime les pertes de charge liées à un organe interne et permet l'installation sans interruption du process. Des systèmes multi-trajets, utilisant plusieurs cordes acoustiques, permettent de mieux représenter le profil de vitesse réel dans la conduite et d'améliorer la précision sur les grands diamètres.

Quelle que soit la méthode retenue, la mesure du débit à ultrasons dépend fortement des conditions dans lesquelles le débitmètre est installé. Un mauvais positionnement ou un environnement non conforme peut réduire significativement la précision de la mesure, voire rendre la mesure inexploitable.

Voici les points à vérifier avant toute installation :

• Conduite pleine : la conduite doit être entièrement en charge lors des mesures. Une conduite partiellement remplie perturbe les trajets acoustiques et produit des résultats erronés, en particulier pour la méthode à temps de transit.
• Longueurs droites amont/aval : le positionnement des transducteurs doit être réalisé après une section droite suffisante pour permettre un profil d'écoulement stabilisé. Un minimum de 15 à 20 DN en amont et 5 DN en aval est couramment requis pour limiter l'effet des turbulences et des perturbations hydrauliques.
• Couplage acoustique en montage clamp-on : les transducteurs externes nécessitent l'application d'un gel ou d'un composé de couplage sur la paroi de la conduite pour assurer la transmission du signal ultrasonore. Un couplage insuffisant ou une surface souillée dégrade directement la qualité du signal reçu.
• État et matériau de la conduite : certains revêtements internes (époxy, caoutchouc, téflon) ou externes atténuent fortement le signal ultrasonore. Des dépôts ou de la corrosion sur la zone de pose des capteurs produisent le même effet. Il convient de vérifier la compatibilité du matériau et de l'état de surface avant la pose.
• Vibrations et bruit mécanique : les vibrations excessives au point de mesure interfèrent avec le signal ultrasonore. Il est nécessaire de choisir une zone exempte de sources de vibrations proches (pompes, vannes, coudes).
• Paramètres de la conduite connus : le diamètre extérieur exact, l'épaisseur de paroi et le matériau doivent être renseignés précisément dans le débitmètre, car une erreur sur ces paramètres se répercute directement sur le calcul du débit volumique.

Le prix d'un débitmètre à ultrason varie entre 1 300 et 15 000 euros selon plusieurs paramètres techniques et fonctionnels. Un débitmètre ultrasonique portable se situe entre 1 300 et 7 500 euros, selon les jeux de capteurs fournis, la capacité d'enregistrement et les interfaces disponibles. Un débitmètre fixe, destiné à une surveillance continue, débute généralement autour de 1 600 euros et peut atteindre 15 000 euros pour les configurations haut de gamme.

Plusieurs facteurs expliquent l'amplitude de cette fourchette :

• Type de montage : un modèle clamp-on externe est souvent moins coûteux qu'un modèle en ligne qui nécessite une intervention sur la tuyauterie.
• Nombre de voies et cordes de mesure : les systèmes multi-trajets, plus précis sur les grands diamètres, sont sensiblement plus onéreux.
• Précision et plage de mesure : les modèles atteignant ±0,5 % de précision sur de larges plages de diamètre sont plus coûteux que les modèles standards.
• Options de communication et totalisation : les sorties 4–20 mA, RS-485, Modbus ou les fonctions de comptage d'énergie thermique intégrées augmentent le tarif.
• Conditions de service : les modèles certifiés pour des températures étendues, des pressions élevées ou des environnements ATEX affichent un surcoût par rapport aux versions standard.

Afin d'assurer le bon fonctionnement d'un débitmètre à ultrason, plusieurs points de contrôle s'appliquent dès la phase d'installation et tout au long de l'exploitation :

• Vérifier le remplissage de la conduite : la conduite doit être entièrement pleine avant le démarrage des mesures. Une conduite partiellement remplie produit des erreurs de calcul, en particulier avec la méthode à temps de transit.
• Purger l'air et les bulles résiduelles : les poches d'air piégées dans la conduite perturbent le signal ultrasonore. Une purge complète du circuit doit être réalisée avant la mise en service.
• Respecter les longueurs droites amont/aval : les transducteurs doivent être positionnés sur une section droite, à l'écart des coudes, des vannes et des pompes. Un minimum de 15 à 20 DN en amont réduit les turbulences et améliore la représentativité du profil de vitesse mesuré.
• Préparer la surface de pose et appliquer le couplant : en montage clamp-on, la zone de contact entre le transducteur et la paroi doit être nettoyée, dégraissée et exempte de peinture écaillée ou de corrosion. Le gel de couplage acoustique doit être appliqué uniformément pour éviter les zones d'air entre le capteur et le tuyau.
• Vérifier la compatibilité du matériau et du revêtement : certains matériaux de conduite ou revêtements internes atténuent fortement les ondes ultrasonores. Il convient de renseigner précisément l'épaisseur de paroi, le diamètre extérieur et la nature du revêtement dans les paramètres du débitmètre avant la première mesure.
• Contrôler la viscosité du fluide : certains débitmètres à ultrasons montrent une sensibilité accrue à la viscosité, notamment sur les fluides lourds ou visqueux. Il convient de s'assurer que le modèle sélectionné est adapté au fluide réel en service.
• Valider la mesure après la pose : après installation, il est recommandé de comparer ponctuellement les valeurs mesurées avec une référence indépendante pour détecter tout décalage lié au montage ou aux paramètres renseignés.

Les débitmètres à ultrasons couvrent une large gamme de secteurs industriels. Le choix de la méthode (Doppler pour les fluides chargés, temps de transit pour les fluides propres) conditionne l'application visée. Les domaines d'utilisation d'un débitmètre à ultrason regroupent les secteurs suivants :

Les débitmètres à ultrasons présentent des atouts opérationnels concrets qui les distinguent des autres technologies de mesure de débit. En montage clamp-on, ils n'imposent aucune perte de charge dans la conduite, car aucun élément mécanique n'est inséré dans la veine fluide. L'absence de pièces mobiles réduit également les besoins de maintenance et allonge la durée de vie des équipements en service continu.

La non-intrusion offre un avantage supplémentaire sur les fluides corrosifs, abrasifs ou sensibles à la contamination, puisque le capteur ne subit aucune agression directe du fluide. Les débitmètres à ultrasons sont compatibles avec une large gamme de diamètres de conduites, et les modèles portables permettent des mesures sur des sites différents sans modification permanente de l'installation.

Ces équipements comportent néanmoins des points de vigilance à intégrer avant l'achat :

• La précision dépend fortement de l'installation : un mauvais alignement des transducteurs, un couplage acoustique insuffisant ou le non-respect des longueurs droites peuvent dégrader la précision de ±0,5 % à des niveaux bien inférieurs.
• Le matériau et le revêtement de la conduite peuvent limiter la mesure : certains revêtements internes atténuent le signal ultrasonore au point de rendre la mesure impossible sans intervention complémentaire.
• Les petits diamètres et les faibles débits réduisent la précision : sur des conduites de moins de 75 mm ou pour des vitesses inférieures à 0,2 m/s, l'incertitude de mesure augmente sensiblement selon les modèles.
• La méthode doit correspondre au fluide : un débitmètre doppler ne fonctionne pas sur fluide propre, et un débitmètre à temps de transit se dégrade sur fluide fortement chargé ou aéré.
