Temps de lecture estimé : 9min
💡 Ce qu'il faut retenir :
- Scénario léger (ajustement partiel, surface inférieure à 500 m², cantilever simple face, chariots existants) : 15 000 à 50 000 € tout compris.
- Scénario standard (entrepôt 500 à 1 500 m², mix cantilever + palettier, chariot rétractable, adressage WMS) : 50 000 à 150 000 € .
- Scénario lourd (entrepôt >1 500 m², VNA avec rails, sprinklage modifié, phasage complexe, WMS paramétré) : 150 000 à 400 000 € ou plus.
- Le cantilever représente le poste majeur pour les produits longs : de 200 à 3 000 € par colonne selon la charge et la hauteur.
- Le palettier complémentaire coûte de 100 à 2 000 € par section ; le rayonnage dynamique de 300 à 4 000 € par section.
- Le matériel d'occasion permet d'économiser 50 % à 70 % sur le matériel, sous réserve de conformité aux normes EN 15512, EN 15620 et EN 15635.
- L'ancrage au sol est obligatoire et le sol doit être nivelé et porteur (dalle béton vérifiant 45 à 70 kg/cm²) avant toute installation.
- Les coûts indirects (arrêt partiel d'activité, stockage tampon, formation, audit de réception) représentent typiquement 15 à 25 % du budget total et sont souvent sous-estimés.
Évaluez le budget selon votre entrepôt
Le rayonnage cantilever fait partie des solutions utilisées pour réorganiser le stockage de produits de plus de 3 mètres dans un entrepôt industriel. Tubes, profilés, bois ou barres métalliques occupent rapidement une surface importante lorsqu’ils sont stockés au sol ou dans des zones non structurées. Réorganiser l’entrepôt permet d’augmenter le nombre d’emplacements disponibles sans agrandir le bâtiment, mais le budget varie fortement selon les équipements retenus, la hauteur exploitable et les contraintes du site. Les fourchettes de prix varient de 15 000 € pour une réorganisation légère à plus de 400 000 € pour un projet lourd en site contraint.

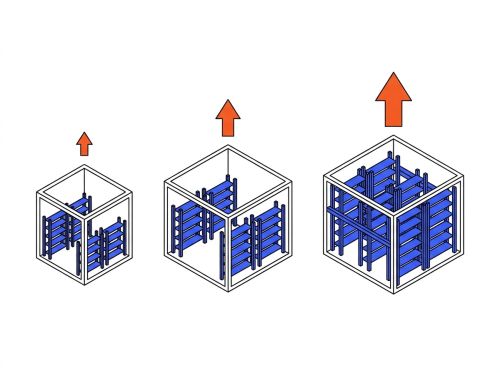

Quel budget prévoir selon le type de réorganisation ?
Un projet simple consiste souvent à remplacer du stockage au sol par du cantilever léger sans modifier les engins existants. Les projets plus importants impliquent une réorganisation complète des allées, l’installation de rayonnages pour charges lourdes, l’ajout de nouveaux équipements de manutention ou une optimisation de la hauteur disponible afin d’augmenter fortement la capacité de stockage. La fourchette globale dépend principalement de la surface concernée, du type d'équipements retenus et de la complexité du phasage. Le tableau ci-dessous présente trois scénarios représentatifs.
| Scénario | Surface concernée | Équipements principaux | Fourchette indicative |
|---|---|---|---|
| Léger | <500 m² | Cantilever simple face, marquage, sans VNA | 15 000 – 50 000 € |
| Standard | 500 – 1 500 m² | Mix cantilever + palettier, chariot rétractable, WMS basique | 50 000 – 150 000 € |
| Lourd | >1 500 m² | VNA + rails, sprinklage modifié, WMS paramétré, phasage multi-étapes | 150 000 – 400 000 € |
| Scénario : Léger | |
|---|---|
| Surface concernée | <500 m² |
| Équipements principaux | Cantilever simple face, marquage, sans VNA |
| Fourchette indicative | 15 000 – 50 000 € |
| Scénario : Standard | |
|---|---|
| Surface concernée | 500 – 1 500 m² |
| Équipements principaux | Mix cantilever + palettier, chariot rétractable, WMS basique |
| Fourchette indicative | 50 000 – 150 000 € |
| Scénario : Lourd | |
|---|---|
| Surface concernée | >1 500 m² |
| Équipements principaux | VNA + rails, sprinklage modifié, WMS paramétré, phasage multi-étapes |
| Fourchette indicative | 150 000 – 400 000 € |
Quels éléments influencent le coût d’un projet de stockage ?
Le budget dépend directement de la configuration de l’entrepôt et du type de produits stockés. Deux entrepôts de même surface peuvent avoir des besoins totalement différents selon la longueur des charges, la hauteur disponible ou les flux de manutention. L'optimisation du stockage de charges longues permet notamment d’augmenter la capacité de stockage sans agrandir la surface exploitée.
Variables à recueillir en priorité :
Variables à recueillir en priorité :
- Surface utile de stockage : superficie nette dédiée, hors bureaux, zones de charge et locaux techniques.
- Hauteur utile disponible : hauteur libre sous poutre ou sous sprinkler, déterminante pour le nombre de niveaux et le choix des engins (hauteur standard ≤6 m, VNA pour 7 m et au-delà).
- Nombre d'emplacements cibles : quantité de colonnes cantilever ou sections palettier nécessaires pour atteindre l'objectif de capacité.
- Longueurs et charges des produits : produits de 3 à 6 m ou de 6 à 12 m, charges par bras allant de quelques centaines de kg à 6 t/niveau pour les profilés lourds.
- Taux de rotation : fort taux de rotation favorise l'accessibilité directe (cantilever standard) ; faible taux de rotation peut orienter vers une configuration plus dense.
- Type d'engins disponibles ou à acquérir : chariot à contrepoids (allée 3 à 4,5 m), chariot rétractable (allée 2,5 à 3 m), VNA (allée 1,5 à 1,9 m).
- Contraintes incendie : présence d'un réseau sprinkler existant, protection des produits combustibles (bois), classement ICPE éventuel.
- État du sol : planéité, portance, nature du revêtement (béton, enrobé, résine).
- Contraintes de coactivité : possibilité ou non de mettre une zone hors service pendant les travaux.
Quels postes de coûts prévoir pour réorganiser un entrepôt ?
Le coût du rayonnage représente seulement une partie du budget. Les travaux de préparation, le transfert des stocks, l’adaptation des allées ou l’arrêt partiel de l’activité peuvent représenter une part importante du projet. Le tableau suivant présente une répartition indicative des postes pour un projet standard compris entre 50 000 et 150 000 €. Les ratios restent approximativement valables pour les autres scénarios, mais les montants absolus varient fortement selon les hypothèses.
| Poste | Part du budget total | Fourchette indicative |
|---|---|---|
| Diagnostic, études, implantation | 3 – 8 % | 2 000 – 10 000 € |
| Travaux bâtiment (sol, marquage, éclairage) | 5 – 15 % | 3 000 – 25 000 € |
| Équipements de stockage (cantilever, palettier) | 35 – 50 % | 20 000 – 80 000 € |
| Montage, démontage, transfert stocks | 8 – 15 % | 5 000 – 20 000 € |
| Manutention et adaptation allées (engins, rails) | 5 – 20 % | 3 000 – 40 000 € |
| Sécurité et conformité | 3 – 7 % | 2 000 – 10 000 € |
| IT / WMS / adressage | 3 – 10 % | 2 000 – 15 000 € |
| Coûts indirects (arrêt, formation, audit) | 10 – 20 % | 5 000 – 25 000 € |
Diagnostic, études et implantation

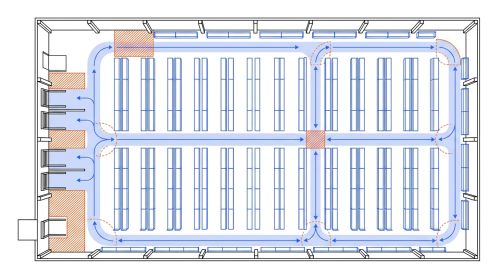

Le diagnostic préalable comprend un plan d'implantation coté avec adressage, une analyse ABC des flux (identification des références les plus mouvementées), et une vérification des contraintes de circulation (rayon de braquage des engins, largeur d'allée réglementaire). Ce travail représente de 2 000 à 10 000 € selon la complexité et l'intervention d'un bureau d'études externe. Il conditionne la cohérence de l'ensemble : une erreur de dimensionnement en phase étude se traduit par des reprises coûteuses en phase chantier.
Travaux bâtiment et marquage au sol
Les travaux sur le bâtiment concernent principalement le sol. Une dalle béton déformée ou insuffisamment portante (norme : 45 à 70 kg/cm²) exige ragréage ou renforcement avant toute pose de rack. Le coût d'un ragréage partiel varie de 20 à 60 €/m² selon l'état initial. Le marquage au sol (allées, zones de danger, emplacements) représente entre 1 500 et 5 000 € pour un entrepôt de 1 000 m². La mise à niveau ou l'extension de l'éclairage dans les nouvelles allées ajoute 1 000 à 4 000 €. Si la réorganisation modifie la configuration des zones de stockage combustible, une mise à jour du réseau sprinkler peut être exigée, représentant un surcoût de 10 000 à 50 000 € selon l'étendue des modifications.
Équipements de stockage adaptés aux longueurs >3 m

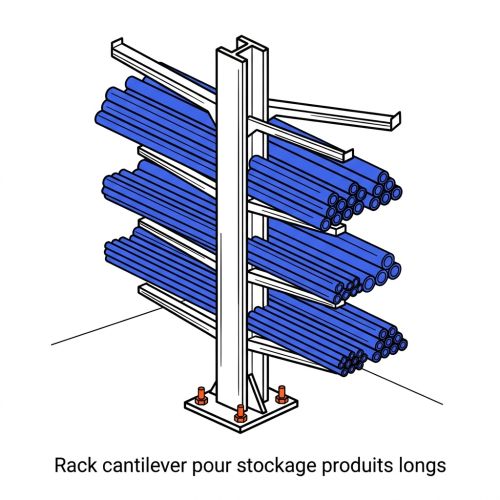

Le cantilever est l'équipement de référence pour les produits longs. Sa structure sans montants frontaux permet un chargement latéral à la fourche ou à la grue de pont. Le coût unitaire par colonne varie de 200 à 3 000 € en neuf selon la hauteur, la charge par bras (de 500 kg à plusieurs tonnes) et la configuration simple ou double face. Pour les produits longs de 3 à 6 m avec des charges modérées, une colonne simple face de 3 m de haut revient typiquement de 400 à 800 €. Une colonne lourde de 6 m double face dépasse facilement 1 500 à 3 000 €.
Le palettier sélectif complète souvent le cantilever pour stocker les lots conditionnés sur palette (accessoires, colisage) : de 100 à 2 000 € par section selon le nombre de niveaux et la charge.
Le rayonnage dynamique (voies à galets FIFO) s'applique aux produits longs en cas de fort taux de rotation avec un volume de références limité : de 300 à 4 000 € par section, mais son intérêt pour les formats >3 m reste limité aux configurations spécifiques.
Le matériel d'occasion réduit le CAPEX de 50 % à 70 %. Une colonne cantilever d'occasion peut revenir de 200 à 500 € contre 600 à 1 200 € en neuf pour un équivalent. Cette option impose une vérification rigoureuse de chaque pièce avant remontage (absence de torsion, impacts, rouille profonde) et la fourniture d'une plaque de charge actualisée, conformément à la norme EN 15635.
Le rayonnage dynamique (voies à galets FIFO) s'applique aux produits longs en cas de fort taux de rotation avec un volume de références limité : de 300 à 4 000 € par section, mais son intérêt pour les formats >3 m reste limité aux configurations spécifiques.
Le matériel d'occasion réduit le CAPEX de 50 % à 70 %. Une colonne cantilever d'occasion peut revenir de 200 à 500 € contre 600 à 1 200 € en neuf pour un équivalent. Cette option impose une vérification rigoureuse de chaque pièce avant remontage (absence de torsion, impacts, rouille profonde) et la fourniture d'une plaque de charge actualisée, conformément à la norme EN 15635.
Montage, démontage et transfert des stocks
Le temps de montage professionnel est de 1 à 2 heures par rack (colonne cantilever ou section palettier). Sur la base d'un tarif horaire de main-d'œuvre de 35 à 55 €/h (équipe spécialisée), le coût de montage d'une colonne cantilever représente 35 à 110 € de main-d'œuvre. Pour un projet de 100 colonnes, le poste montage atteint 3 500 à 11 000 €. À cela s'ajoutent le démontage des anciens équipements, le transfert temporaire des stocks vers une zone tampon et la remise en place après chantier. Ces opérations représentent souvent 8 à 15 % du budget total.
Amélioration de l’organisation du stockage par l’adressage
L'adressage physique des emplacements (étiquettes, balisage) représente 1 000 à 4 000 € pour un entrepôt de 1 000 m². Le paramétrage ou l'extension d'un WMS existant (création des emplacements cantilever, règles d'affectation FIFO/LIFO, restrictions de hauteur) coûte 2 000 à 10 000 € selon la complexité. L'acquisition de terminaux mobiles dédiés (lecteurs code-barres ou RFID) ajoute 500 à 2 000 € par terminal. La formation des opérateurs aux nouveaux emplacements et aux flux réorganisés représente 1 000 à 5 000 € selon l'effectif.
Coûts indirects : perte d'exploitation et conduite du changement
Ces coûts sont structurellement sous-estimés. Un entrepôt de 1 000 m² qui subit un arrêt partiel de 5 à 10 jours ouvrés génère une perte d'exploitation liée aux commandes retardées ou aux surcoûts de transport externe. Si un stockage tampon extérieur est nécessaire (conteneurs, location d'un site tiers), la facture atteint 500 à 3 000 €/semaine. La conduite du changement (communication interne, procédures, révision du plan de circulation, habilitations chariot si nouveau type d'engin) représente 2 000 à 8 000 € selon la taille des équipes. Ces coûts indirects représentent typiquement 15 à 25 % du budget total sur les projets de scénario standard à lourd.
Exemple de budget pour réorganiser un entrepôt de produits longs
Hypothèses de base :
- Le projet concerne une surface utile de 1 000 m² avec une hauteur libre sous poutre de 5,5 m.
- Les produits stockés sont des profilés en bois et des tubes métalliques de 3 à 6 m. Les charges supportées varient de 500 kg à 1 tonne par bras.
- La situation initiale repose sur un stockage au sol non rationalisé, représentant environ 120 emplacements.
- L’objectif consiste à atteindre au minimum 145 emplacements, soit une augmentation de 20 %, tout en conservant une accessibilité directe par chariot rétractable.
- L’architecture cible comprend 60 colonnes de cantilever simple face ainsi que 30 sections de palettier destinées aux lots palettisés.
Calcul des équipements :
| Équipement | Quantité | Coût unitaire moyen | Sous-total |
|---|---|---|---|
| Colonnes cantilever simple face (3 m, charge modérée, neuf) | 60 | 600 € | 36 000 € |
| Sections palettier (4 niveaux, neuf) | 30 | 700 € | 21 000 € |
| Protections anti-chocs | 40 | 50 € | 2 000 € |
| Plaques de charge | 1 forfait | 1 500 € | 1 500 € |
| Total équipements | 60 500 € |
| Équipement : Colonnes cantilever simple face (3 m, charge modérée, neuf) | |
|---|---|
| Quantité | 60 |
| Coût unitaire moyen | 600 € |
| Sous-total | 36 000 € |
| Équipement : Sections palettier (4 niveaux, neuf) | |
|---|---|
| Quantité | 30 |
| Coût unitaire moyen | 700 € |
| Sous-total | 21 000 € |
| Équipement : Protections anti-chocs | |
|---|---|
| Quantité | 40 |
| Coût unitaire moyen | 50 € |
| Sous-total | 2 000 € |
| Équipement : Plaques de charge | |
|---|---|
| Quantité | 1 forfait |
| Coût unitaire moyen | 1 500 € |
| Sous-total | 1 500 € |
| Équipement : Total équipements | |
|---|---|
| Quantité | |
| Coût unitaire moyen | |
| Sous-total | 60 500 € |
Autres postes :
| Poste | Fourchette retenue |
|---|---|
| Diagnostic + plan d'implantation | 4 000 € |
| Marquage au sol + éclairage | 5 000 € |
| Montage (90 éléments × 1,5 h × 45 €/h) | 6 000 € |
| Sécurité (ancrage, inspection réception) | 3 000 € |
| Adressage + WMS (paramétrage) | 5 000 € |
| Formation opérateurs | 2 000 € |
| Coûts indirects (arrêt partiel 5 jours, stockage tampon) | 8 000 € |
| Total hors équipements | 33 000 € |
Budget total estimé : 93 000 à 100 000 € TTC, soit environ 93 à 100 €/m².
En optant pour du matériel d'occasion (-50 %), le poste équipements descend à environ 30 000 €, ramenant le total à 63 000 – 70 000 €, sous réserve de conformité rigoureuse des pièces et de vérification avant remontage.
En optant pour du matériel d'occasion (-50 %), le poste équipements descend à environ 30 000 €, ramenant le total à 63 000 – 70 000 €, sous réserve de conformité rigoureuse des pièces et de vérification avant remontage.
Quels éléments font évoluer le budget d’un projet de stockage ?

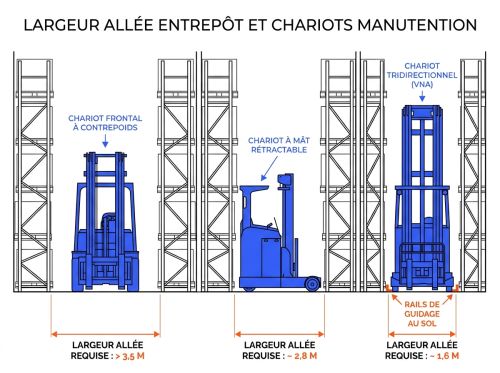

Hauteur utile et allées très étroites (VNA)
Lorsque la hauteur utile dépasse 7 m et que la densité de stockage le nécessite, le passage en allées très étroites (VNA) impose l’utilisation d’un chariot tridirectionnel, en achat ou en location, pour un coût compris entre 40 000 € et 120 000 €. Ce mode d’exploitation nécessite également l’installation de rails de guidage mécaniques. Le gain d’emplacements compense cet investissement, mais le coût initial du projet augmente fortement.
Charges supportées par niveau
Les cantilevers destinés aux charges lourdes, avec une capacité supérieure à 2 tonnes par bras pour le stockage de profilés métalliques, nécessitent des colonnes renforcées, des bras tubulaires fermés ainsi que des ancrages au sol adaptés. Le coût d’une colonne peut alors être multiplié par trois par rapport à une configuration destinée aux charges légères.
Sprinklage et risque incendie
Le stockage de grandes quantités de bois relève fréquemment d’une classification à risque élevé. Une modification de la configuration de stockage, comme une augmentation de hauteur ou la création d’une nouvelle zone, peut imposer une extension ou une modification du réseau sprinkler. Ce type d’intervention représente un surcoût compris entre 10 000 € et 50 000 €.
État du sol
Un sol en enrobé ne constitue pas un support structurel adapté à l’ancrage de racks industriels. Des reprises en dalle béton deviennent alors nécessaires. Un sol béton dégradé peut également nécessiter un ragréage sur plusieurs centaines de mètres carrés, avec un coût compris entre 20 € et 60 €/m².
Complexité du phasage
Un entrepôt exploité en continu avec des contraintes de livraison impose un déploiement par phases. Cette organisation nécessite le maintien d’une zone tampon et augmente le nombre de manipulations logistiques. Le coût de la main-d’œuvre liée au montage peut alors doubler, avec une hausse des coûts indirects associés.
Matériel d’occasion ou neuf
Le recours à du matériel d’occasion permet de réduire le CAPEX de 50 % à 70 %. Cette solution impose toutefois un contrôle technique rigoureux de chaque élément afin de vérifier l’absence de torsion, de corrosion ou d’impact sur les montants. La compatibilité entre les composants doit également être validée, car les pièces provenant de fabricants de rayonnage différents ne sont pas interchangeables. Une plaque de charge actualisée reste obligatoire afin de garantir la conformité structurelle de l’installation.
Comment obtenir une première estimation de budget ?
Cette méthode en six étapes permet d’obtenir une première estimation interne avant de solliciter un prestataire.
Étape 1 : Recueil des données d’entrée
Le calcul du projet repose sur 12 données principales :
- Surface utile de stockage (m²)
- Hauteur libre sous poutre ou sous sprinkler (m)
- Nombre de références produits longs (SKU)
- Longueur maximale des produits (m)
- Charge maximale par emplacement (kg ou t)
- Nombre d’emplacements cibles
- Type d’engins de manutention disponibles ou prévus
- Largeur d’allée disponible ou cible (m)
- État du sol : béton sain, ragréage nécessaire ou enrobé
- Présence d’un réseau sprinkler et date de mise à jour
- Contraintes de coactivité : arrêt possible, phasage contraint ou activité continue
- Présence d’un WMS existant et besoin d’intégration
Étape 2 : Calcul du nombre d’unités de stockage
Le nombre de colonnes cantilever se calcule en divisant le nombre d’emplacements cibles par le nombre de niveaux par colonne, généralement compris entre 3 et 5 bras par colonne.
Étape 3 : Application des coûts unitaires
Le budget des équipements se calcule selon la formule suivante : Budget équipements = (nombre de colonnes × coût unitaire par colonne) + (nombre de sections palettier × coût unitaire par section)
Étape 4 : Estimation du coût de montage
Le budget de montage dépend du nombre total d’unités à installer : Budget montage = nombre total d’unités × 1,5 h × tarif horaire
Le tarif horaire observé se situe généralement entre 35 € et 55 €/h.
Étape 5 : Ajout des postes fixes
Les coûts liés à la sécurité, à l’informatique, aux études techniques et aux travaux bâtimentaires représentent un budget compris entre 15 000 € et 35 000 € pour un projet standard d’environ 1 000 m². Ce montant varie selon les contraintes du site.
Étape 6 : Application des coûts indirects
Le budget global doit intégrer une majoration comprise entre 15 % et 25 % afin de couvrir les coûts indirects :
- perte d’exploitation,
- stockage tampon,
- formation,
- audit de réception.
Formule synthétique du budget
Budget total ≈ (colonnes × coût par colonne + sections × coût par section) + montage + postes fixes + 20 % d’indirects
Ce résultat fournit un ordre de grandeur budgétaire. Il ne remplace pas un plan d’implantation coté réalisé par un bureau d’études, ni un chiffrage détaillé intégrant les contraintes propres au bâtiment.
