Checklist : 12 points à valider avant d’aménager un stockage pour charges longues

💡 L'essentiel à retenir :

Le stockage de tubes, profilés, bois et panneaux nécessite une organisation adaptée des allées, des zones de manutention et des équipements de stockage. Une implantation mal préparée peut entraîner des blocages de circulation, une sous-exploitation de la surface disponible ou des risques liés à la manutention des charges longues. Cette checklist présente les principaux points à vérifier avant d’installer un rayonnage cantilever ou de réorganiser un dépôt industriel afin d’améliorer la capacité de stockage, la circulation des engins et la sécurité des opérations.

À vérifier concrètement :

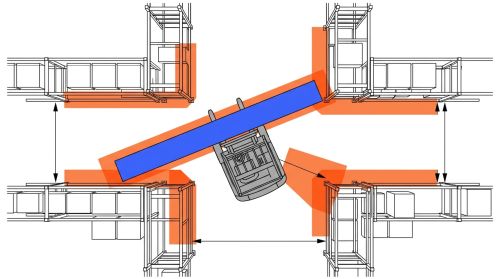

• Recenser tous les engins amenés à circuler (chariot frontal, rétractable, pont roulant) et identifier la configuration la plus contraignante.
• Dimensionner les allées selon le gabarit des engins utilisés et la longueur des charges manipulées.
• Prévoir des allées piétonnes séparées physiquement des flux engins, avec une largeur minimum de 0,80 m (1,50 m pour permettre le croisement de deux personnes).
• Tracer le plan d'implantation coté avant toute commande de rayonnage.
• Vérifier la hauteur libre sous poutres ou obstacles : prévoir au minimum 500 mm entre le mât ou la charge et toute structure en hauteur.

Pièges fréquents :

• Dimensionner les allées pour l'engin disponible aujourd'hui, sans anticiper un remplacement futur par un modèle plus grand.
• Négliger les zones de manœuvre en bout d'allée, qui nécessitent souvent 1 à 2 m supplémentaires.

La stabilité du rayonnage dépend directement de la qualité de son support. Les pieds d’échelle concentrent des charges ponctuelles élevées sur une surface réduite. Un sol irrégulier modifie l’aplomb des montants, réduit la capacité de charge certifiée et génère des contraintes supplémentaires sur la structure. La planéité du sol doit respecter les tolérances applicables aux rayonnages industriels afin de garantir la stabilité et la sécurité de l’installation.

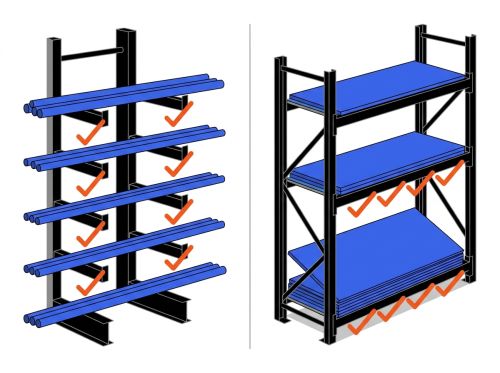

Les tubes, les profilés, les bois longs et les panneaux présentent des contraintes différentes en matière de dimensions, de manutention et de support. Le choix d’un système de stockage inadapté peut entraîner des détériorations des produits ainsi que des risques de chute. Il influence également le budget d’un projet de stockage pour charges longues. Un cantilever équipé de bras trop courts ne permet pas de supporter correctement la portée d’une poutre de 6 m. Un rack destiné aux panneaux sans support continu provoque le fléchissement des plaques MDF, ce qui peut entraîner des déformations permanentes des matériaux stockés.

Le bureau d’études du fabricant de rayonnage ne peut réaliser les calculs qu’à partir des données transmises. Des informations incomplètes peuvent conduire à un sous-dimensionnement ou, à l’inverse, à un surdimensionnement générant des coûts supplémentaires. La capacité de charge par bras, par niveau et par travée dépend directement du poids des produits, de leur répartition ainsi que de la longueur des portées. Un bras de cantilever dimensionné avec une flèche admissible de L/100 ne présente pas la même capacité ni le même comportement mécanique qu’un bras calculé avec une flèche admissible de L/200.

À vérifier concrètement :

• Stocker les bois et panneaux en intérieur ou sous abri, à l'écart des zones humides et des ruissellements.
• Ventiler l'espace de stockage : prévoir des espaces entre les rangs pour permettre la circulation de l'air.
• Séparer physiquement les produits acier bruts des bois et panneaux pour éviter les taches de rouille par transfert.
• Pour un stockage extérieur, spécifier une galvanisation à chaud (Sendzimir) pour la structure cantilever et prévoir des auvents ou couvertures. Les charges climatiques (vent, neige) doivent être intégrées au dimensionnement.
• Poser des intercalaires bois ou plastique sur les bras pour protéger les surfaces de contact des produits fragiles (aluminium, bois rabotés).

Pièges fréquents :

• Implanter un cantilever peint standard en extérieur sans galvanisation, ce qui entraîne une corrosion rapide des platines et des bras.
• Stocker des panneaux à plat sur des bras trop espacés sans support continu, provoquant des déformations permanentes sous leur propre poids.

À vérifier concrètement :

• Vérifier la hauteur libre sous poutres en tenant compte du mât levé de chaque engin utilisé, avec une marge minimale de 500 mm.
• S'assurer que les pinces à panneaux, les bras de chargement ou les fourches longues ne dépassent pas la largeur d'allée dimensionnée.
• Vérifier la charge maximale levée par chaque engin en rapport avec les produits les plus lourds à manutentionner.
• Interdire formellement le transport de charges longues en dehors des allées prévues à cet effet.
• Former les opérateurs aux modes de prise spécifiques pour chaque famille de produits (élingage tubes, ventouses panneaux, pinces bois).

Pièges fréquents :

• Utiliser un chariot élévateur sans équipement spécifique pour prendre des panneaux, ce qui génère des chocs sur les structures.
• Oublier de vérifier la capacité réelle de levage à la hauteur maximale d'utilisation, qui diminue significativement par rapport à la capacité annoncée à vide.

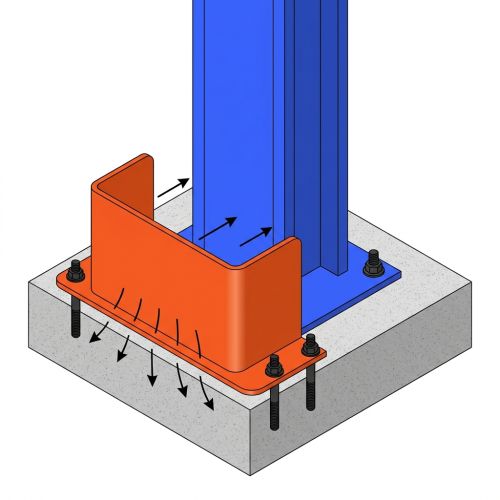

Les structures cantilever et les racks destinés aux panneaux subissent régulièrement des chocs lors des opérations de manutention. Ces impacts peuvent provoquer des dommages progressifs qui réduisent la capacité portante de l’installation avant même l’apparition de déformations visibles. Un montant endommagé à sa base peut perdre jusqu’à 50 % de sa capacité portante. Les dispositifs de protection doivent absorber les chocs des engins de manutention sans transmettre les efforts directement à la structure du rayonnage.

Un montage non conforme crée une faiblesse structurelle dès la mise en service de l’installation. La structure peut alors travailler en torsion sous l’effet combiné des charges stockées et des vibrations générées par les engins de manutention. Un montant présentant un défaut d’aplomb de quelques millimètres peut réduire la capacité de charge réelle de la structure en dessous de la valeur indiquée sur la plaque de charge. Le respect des tolérances d’installation conditionne donc la stabilité et la sécurité du rayonnage.

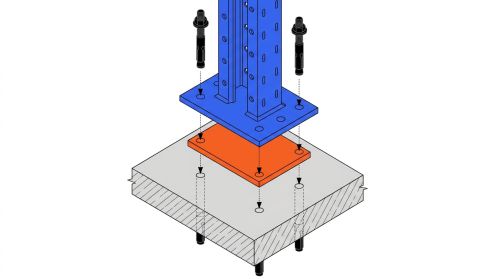

À vérifier concrètement :

• Prévoir au minimum deux points d'ancrage par montant (quatre par échelle double).
• Sélectionner le type d'ancrage selon la nature du support : ancrage mécanique à expansion pour béton sain, scellement chimique (résine époxy) pour béton fragile ou charges très élevées.
• Vérifier que l'enrobé (bitume) n'est pas pris comme support structurel : l'ancrage doit traverser la couche de revêtement pour atteindre la dalle portante.
• Contrôler que les platines plaquent parfaitement au sol sans jour visible. Un jeu résiduel nécessite une cale en acier normée avant serrage.
• Ne jamais positionner un ancrage à moins de 50 mm d'un joint de dilatation ou d'un bord de dalle.

Pièges fréquents :

• Utiliser des chevilles à expansion sur du béton fissuré ou dégradé, où leur capacité de traction est réduite de façon significative.
• Installer des ancrages provisoires ou insuffisants "en attendant", qui restent en place définitivement.

La plaque de charge constitue une obligation réglementaire pour toute installation de stockage. Son absence ou son illisibilité peut engager la responsabilité de l’employeur en cas d’accident ou lors d’un contrôle. Sans plaque de charge visible et correctement renseignée, les opérateurs ne disposent d’aucun repère pour vérifier les charges stockées. Une surcharge, même ponctuelle, peut provoquer une déformation progressive de la structure ou entraîner un effondrement différé du rayonnage.

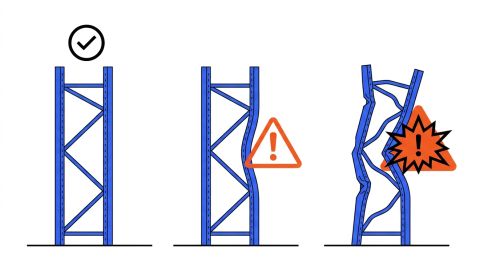

Cette étape est fréquemment négligée, notamment lors des opérations de réapprovisionnement ou de l’utilisation de matériel d’occasion. Elle conditionne pourtant l’intégrité structurelle de l’ensemble de l’installation. Un composant présentant une fissure, une torsion ou une déformation visible possède une capacité de charge réelle inférieure à sa valeur nominale. Une fois intégré à la structure, il peut devenir un point de faiblesse susceptible d’entraîner une rupture différée sous charge.

À vérifier concrètement :

• Mettre en place un suivi régulier de l’état des rayonnages et définir les personnes chargées des contrôles internes.
• Prévoir des contrôles visuels réguliers afin d’identifier rapidement les chocs, déformations ou pièces manquantes.
• Ouvrir un registre de sécurité dès la mise en service : y consigner chaque inspection, chaque incident, chaque remplacement de pièce.
• Retirer rapidement du service toute zone présentant une déformation importante ou un élément structurel endommagé.Retirer rapidement du service toute zone présentant une déformation importante ou un élément structurel endommagé.
• Inspecter systématiquement après tout choc signalé par un opérateur, même mineur.

Pièges fréquents :

• Négliger les petits chocs répétés sur les montants, qui fragilisent progressivement les structures.
• Reporter l'audit annuel externe au-delà des 12 mois réglementaires : passé ce délai, l'installation n'est plus formellement en conformité.

☐ 1. Flux et allées dimensionnés selon les engins réels et les gabarits de charge.
☐ 2. Portance de dalle vérifiée (DOE) et planéité ≤ ±10 mm mesurée (NF EN 15620).
☐ 3. Système de stockage choisi selon chaque famille de produits (tubes, bois, panneaux).
☐ 4. Charges, portées et accessoires communiqués au fabricant pour dimensionnement.
☐ 5. Risques humidité et corrosion couverts (galvanisation, ventilation, intercalaires).
☐ 6. Compatibilité engins/hauteurs/gabarits de prise vérifiée avant implantation.
☐ 7. Protections ancrées au sol installées aux colonnes, bouts d'allée et intersections.
☐ 8. Montage contrôlé : aplomb, verrouillages et goupilles vérifiés travée par travée.
☐ 9. Ancrages au sol conformes au type de sol, avec au moins deux fixations par montant.
☐ 10. Plaque de charge apposée et consignes d'utilisation affichées avant mise en service.
☐ 11. Tous les composants inspectés à réception — pièces fissurées/tordues écartées.
☐ 12. PRRS désignée, registre ouvert, protocole d'inspection 3 niveaux + audit annuel planifié.
