💡 L'essentiel à retenir :
- Un entrepôt de 10 à 12 m de hauteur sous plafond permet de multiplier par 3 à 4 la capacité de stockage par rapport à un stockage au sol, sans toucher à l'emprise au sol.
- Le rayonnage cantilever offre un accès frontal direct sans montant avant : c'est la solution de référence pour les tubes, profilés, planches et tôles de longueurs supérieures à 1,5 m.
- Les allées varient de 1,6–1,8 m en VNA (chariot tridirectionnel), 3,0 m pour un rétractable, jusqu'à 3,5–4,5 m pour un frontal en sens unique : ce paramètre conditionne directement le nombre de rangées possibles dans le bâtiment.
- Les cantilevers légers tiennent jusqu'à 260 kg par bras ; les versions mi-lourdes montent à 800 kg ; les lourdes atteignent 2 500 kg par bras avec des hauteurs jusqu'à 12 m.

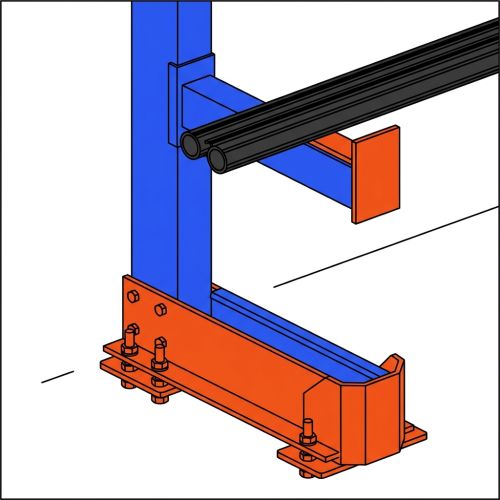

- L'ancrage au sol est obligatoire, la plaque de charge doit afficher la configuration réelle, et la norme NF EN 15635 impose des contrôles hebdomadaires par les opérateurs et un audit annuel par un expert qualifié.
- Un plan 30/60/90 jours permet de structurer le projet de A à Z sans interruption de l'exploitation.
Obtenez une étude d’aménagement de stockage
Le rayonnage cantilever permet d’optimiser le stockage des charges longues dans un entrepôt industriel sans agrandir le bâtiment. Tubes, profilés, poutres, panneaux ou bois de charpente occupent rapidement des surfaces importantes lorsqu’ils sont stockés au sol ou dans des zones non structurées. Cette organisation limite la circulation des chariots, réduit la capacité de stockage et augmente les manipulations. L’optimisation de l’espace existant passe par une réorganisation du layout, une exploitation de la hauteur disponible et l’intégration d’un système de stockage adapté aux charges longues. Le rayonnage cantilever structure les zones de stockage tout en améliorant l’accessibilité des produits, la densité de stockage et la fluidité des opérations logistiques.
Comment cartographier les charges longues et les contraintes bâtiment ?
Avant de déplacer un seul rack, une phase de collecte de données s'impose. Les décisions prises sans mesures précises génèrent des dimensionnements sous-estimés ou des allées trop étroites pour les engins en place.
Identification des zones de perte d’espace dans un entrepôt
Pour chaque famille de produits stockés, l’analyse doit prendre en compte les éléments suivants :
- Longueur maximale et longueur standard : une barre d'acier de 6 m ne se stocke pas comme un profilé aluminium de 2 m.
- Poids unitaire et poids maximum par lot : ces valeurs conditionnent directement la catégorie de cantilever (léger, mi-lourd, lourd) et l'entraxe des colonnes.
- Rigidité ou flexibilité : un tube métallique rigide tolère un entraxe montants plus large qu'une planche en MDF de 18 mm susceptible de fléchir.
- Conditionnement : les tubes cylindriques non ligaturés présentent un risque de roulage ; les tôles planes nécessitent un appui sur toute la longueur.
- Risque de déformation en stockage : les panneaux de contreplaqué stockés horizontalement sur trop de niveaux se voilent irrémédiablement.
Analyse des volumes et des rotations pour définir les priorités
Appliquez une analyse ABC sur les 12 derniers mois de mouvements :
La saisonnalité mérite une attention particulière : dans les entrepôts de négoce bois ou métallurgie, les pics de sortie de certaines longueurs peuvent tripler en quelques semaines. Prévoyez une marge d'au moins 15 % sur les emplacements des références A.
- Catégorie A (20 % des références, 80 % des mouvements) : ces produits s'installent aux niveaux les plus accessibles, aux emplacements proches des zones d'expédition ou de débit, idéalement en partie inférieure du cantilever pour limiter les manœuvres en hauteur.
- Catégorie B (rotation moyenne) : niveaux intermédiaires, accès par chariot avec levée partielle.
- Catégorie C (faible rotation, stockage de sécurité ou saisonnier) : niveaux supérieurs ou zones périphériques du bâtiment.
La saisonnalité mérite une attention particulière : dans les entrepôts de négoce bois ou métallurgie, les pics de sortie de certaines longueurs peuvent tripler en quelques semaines. Prévoyez une marge d'au moins 15 % sur les emplacements des références A.
Intégration des contraintes bâtimentaires et de la sécurité incendie dès la phase de conception
Le relevé du bâtiment existant conditionne la faisabilité du projet. Points à vérifier systématiquement :
- Hauteur libre sous plafond et sous la structure porteuse (poutre, ferme) : la hauteur utile de stockage correspond à la hauteur sous plafond diminuée de 500 mm minimum (marge de sécurité incendie sprinkler) et de 200 mm de garde pour la manœuvre des charges en hauteur.
- Position des têtes de sprinkler : un bras de cantilever positionné trop haut peut masquer la couverture du système. Consultez le bureau de contrôle ou le coordinateur sécurité incendie avant tout implantation dépassant 4 m.
- Résistance du sol : vérifiez le Dossier des Ouvrages Exécutés (DOE) du bâtiment. La charge ponctuelle exercée par les platines d'un cantilever lourd peut dépasser 10 à 15 kN. Un sol en béton sain est le support de référence ; un sol résiné ou en enrobé implique un ancrage traversant jusqu'à la dalle structurelle.
- Poteaux, réseaux, issues de secours : tracez leur position sur plan avant d'imaginer toute implantation.
- Portes et zones de coactivité : une porte sectionnelle en pignon impose une zone de dégagement de 2 m minimum, qui ampute la longueur disponible pour les racks de stockage.
Quelles stratégies augmentent la capacité sans agrandir l'entrepôt ?
Reconfiguration du layout pour réduire le stockage au sol
Le stockage au sol réduit la surface exploitable et ralentit les opérations logistiques. Les charges longues finissent souvent par créer des zones tampons permanentes difficiles à gérer. Plusieurs actions permettent de récupérer rapidement de l’espace :
- Suppression des zones de dépôt provisoire qui deviennent permanentes : identifier chaque zone tampon non structurée et lui attribuer un emplacement de cantilever avec adressage.
- Organisation des longueurs de stockage par famille : forcer le rangement en longueur croissante sur le cantilever évite les chevauchements dangereux.
- Création d' allées au sol avec une peinture résistante aux chariots (bande jaune de 10 cm minimum) : cette seule action réduit les dépôts sauvages de 30 à 50 % dans la plupart des entrepôts industriels.
- Regroupement des références par famille pour réduire les distances de picking : profilés aluminium d'un côté, bois de charpente de l'autre, tôles en fond de hall si rotation faible.
Exploitation de la hauteur disponible sans dégradation de la manutention
Un entrepôt de 10 à 12 m de hauteur libre permet d'atteindre 7 à 8 niveaux de bras sur un cantilever lourd, contre 3 à 4 niveaux sur un site de 4 m. Deux règles physiques s'imposent :
- Les charges les plus lourdes occupent toujours les niveaux inférieurs : le centre de gravité de la structure s'abaisse, la stabilité s'améliore, et les temps de manœuvre des engins se réduisent.
- La hauteur utile maximale est limitée par l'engin : un chariot rétractable standard atteint 13 m, un chariot latéral spécialisé pour charges longues peut dépasser 10 m de levée, mais la stabilité de la charge en hauteur devient le facteur limitant dès que la longueur dépasse 8 m.
Définition des largeurs d’allées selon les flux logistiques
La largeur des allées influence directement la densité de stockage possible. Le choix dépend :
- du type de chariot utilisé,
- de la longueur des charges,
- du sens de circulation,
- du volume de trafic dans l’entrepôt.

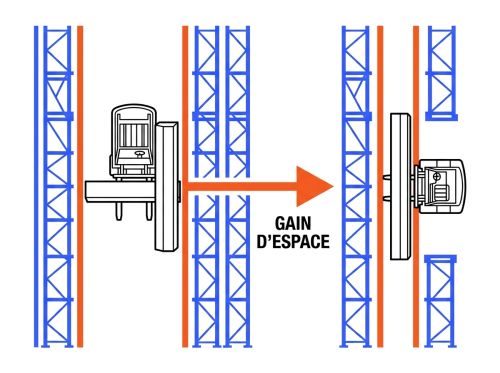

Les chariots latéraux ou multidirectionnels permettent de réduire les largeurs d’allées par rapport aux chariots frontaux classiques. Cette configuration augmente le nombre de rangées de stockage possibles dans une même surface.
| Type de chariot | Allée sens unique | Allée double sens | Hauteur maxi typique |
|---|---|---|---|
| Frontal contrepoids | 3,5–4,0 m | 5,5–6,0 m | 8–10 m |
| Mât rétractable | 3,0–3,2 m | 5,0 m | 13 m |
| Latéral / 4 directions | 2,2–2,8 m | N/A (sens unique) | 10–12 m |
| VNA tridirectionnel | 1,6–1,8 m | N/A (guidé) | 15–18 m |
| Type de chariot : Frontal contrepoids | |
|---|---|
| Allée sens unique | 3,5–4,0 m |
| Allée double sens | 5,5–6,0 m |
| Hauteur maxi typique | 8–10 m |
| Type de chariot : Mât rétractable | |
|---|---|
| Allée sens unique | 3,0–3,2 m |
| Allée double sens | 5,0 m |
| Hauteur maxi typique | 13 m |
| Type de chariot : Latéral / 4 directions | |
|---|---|
| Allée sens unique | 2,2–2,8 m |
| Allée double sens | N/A (sens unique) |
| Hauteur maxi typique | 10–12 m |
| Type de chariot : VNA tridirectionnel | |
|---|---|
| Allée sens unique | 1,6–1,8 m |
| Allée double sens | N/A (guidé) |
| Hauteur maxi typique | 15–18 m |
Pourquoi le rayonnage cantilever est adapté aux charges longues ?
Choix entre cantilever simple face, double face, et cantilever vertical

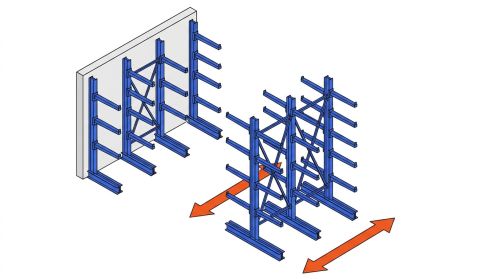

Simple face vs double face : Le cantilever simple face s’installe généralement contre un mur ou en périphérie de bâtiment. Cette configuration exploite les linéaires muraux et facilite l’accès rapide aux références à forte rotation. Le cantilever double face s’installe en îlot central avec une zone de circulation de chaque côté. Cette implantation augmente la densité de stockage et optimise les surfaces centrales de l’entrepôt.
Cantilever horizontal vs vertical : le cantilever horizontal stocke les charges à plat sur les bras (tubes, profilés, planches, poutres). Le cantilever vertical stocke les charges debout, séparées par des arceaux ou des séparateurs métalliques. Cette dernière configuration s'applique aux panneaux (contreplaqué, OSB, tôles de grand format) et à certains profilés spéciaux, là où la pose à plat risquerait de déformer les arêtes ou de créer des basculements.
Critères de choix d’un rayonnage cantilever
Le choix du cantilever dépend directement des contraintes logistiques et des caractéristiques des charges stockées. Les principaux critères à analyser sont :
- la longueur des produits,
- le poids des charges,
- le nombre de références,
- la fréquence de rotation,
- la hauteur disponible,
- le type de manutention,
- le stockage intérieur ou extérieur.
Les charges légères et les petits profilés peuvent être stockés sur des structures compactes, tandis que les charges métalliques lourdes nécessitent des cantilevers renforcés avec des capacités de charge plus élevées. Le choix des accessoires améliore la sécurité et l’organisation du rayonnage cantilever. Les butées anti-roulage limitent le déplacement des charges cylindriques comme les tubes ou les profilés. Les séparateurs facilitent le tri et le rangement des matériaux selon leur format ou leur référence. Les protections de montants réduisent les risques de choc liés aux engins de manutention. Les platelages permettent le stockage de charges non palettisées ou de petites dimensions. Le repérage des niveaux facilite l’identification des emplacements et la gestion des stocks.
Comment dimensionner un rayonnage cantilever selon les contraintes de stockage ?
Choix entre cantilever léger, mi-lourd et lourd selon les charges stockées
Le cantilever léger convient au stockage de charges peu volumineuses et faiblement pondérées comme les tubes PVC, les baguettes, les profilés aluminium légers ou les petites longueurs utilisées en atelier. Cette configuration s’utilise principalement dans des espaces de stockage compacts avec une manutention manuelle ou occasionnelle. Le cantilever mi-lourd correspond aux besoins des entrepôts industriels manipulant des charges longues avec des rotations régulières. Cette catégorie concerne notamment :
- les planches,
- les tubes acier,
- les profilés aluminium,
- les panneaux bois,
- les charges de négoce.
Cette configuration permet d’augmenter la capacité de stockage tout en conservant une bonne accessibilité des produits. Le cantilever lourd s’adresse aux charges longues fortement pondérées comme les poutrelles métalliques, les profilés de charpente, les barres acier ou les éléments de construction industrielle. Les structures renforcées supportent des hauteurs plus importantes et des charges élevées réparties sur plusieurs niveaux.
| Famille | Usages typiques | Hauteur typique | Profondeur des bras | Capacité par bras | Engin recommandé |
|---|---|---|---|---|---|
| Léger | Atelier, bricolage pro, petits profilés | 1,75–3,0 m | 400–800 mm | Jusqu'à 260 kg | Manuel ou transpalette |
| Mi-lourd | Entrepôt standard, bois, aluminium | 2,0–4,0 m | 400–1 200 mm | 200–800 kg | Rétractable ou latéral |
| Lourd | Métallurgie, charpente, automobile | jusqu'à 12 m | jusqu'à 2 000 mm | 1 000–2 500 kg | Latéral ou 4 directions |
| Famille : Léger | |
|---|---|
| Usages typiques | Atelier, bricolage pro, petits profilés |
| Hauteur typique | 1,75–3,0 m |
| Profondeur des bras | 400–800 mm |
| Capacité par bras | Jusqu'à 260 kg |
| Engin recommandé | Manuel ou transpalette |
| Famille : Mi-lourd | |
|---|---|
| Usages typiques | Entrepôt standard, bois, aluminium |
| Hauteur typique | 2,0–4,0 m |
| Profondeur des bras | 400–1 200 mm |
| Capacité par bras | 200–800 kg |
| Engin recommandé | Rétractable ou latéral |
| Famille : Lourd | |
|---|---|
| Usages typiques | Métallurgie, charpente, automobile |
| Hauteur typique | jusqu'à 12 m |
| Profondeur des bras | jusqu'à 2 000 mm |
| Capacité par bras | 1 000–2 500 kg |
| Engin recommandé | Latéral ou 4 directions |
Choix entre stockage intérieur et extérieur pour augmenter la capacité de stockage
Lorsque la capacité de l’entrepôt devient insuffisante, l’installation d’un rayonnage cantilever en extérieur permet d’augmenter les surfaces de stockage sans engager de travaux d’extension lourds. Cette solution s’utilise notamment pour les charges longues volumineuses occupant une part importante des zones de circulation ou de stockage au sol. Le stockage intérieur reste adapté aux produits sensibles à l’humidité, aux variations de température ou aux salissures industrielles. Les structures avec finition époxy résistent aux conditions courantes d’un entrepôt industriel et supportent les contraintes liées aux manutentions répétées. Le stockage extérieur convient davantage :
- aux tubes acier,
- aux profilés métalliques,
- aux poutres,
- aux éléments de charpente,
- aux charges peu sensibles aux intempéries.
Les rayonnages cantilever galvanisés à chaud résistent à une exposition permanente aux conditions climatiques extérieures. Cette finition protège les structures contre la corrosion pendant plusieurs années dans un environnement industriel standard. L’ajout d’une toiture intégrée permet également de protéger les produits stockés tout en augmentant la surface exploitable du site. Les colonnes du cantilever peuvent supporter une couverture métallique avec évacuation des eaux adaptée aux contraintes du bâtiment. Cette configuration doit toutefois intégrer les charges climatiques liées au vent et à la neige selon les exigences structurelles applicables au site. Le choix entre stockage intérieur et extérieur dépend principalement :
- des caractéristiques des charges stockées,
- de la place disponible autour du bâtiment,
- des contraintes de manutention,
- de la fréquence de rotation des produits,
- des conditions de conservation nécessaires.
Quels gains attendre d’un réaménagement avec cantilever ?
La réorganisation d’une zone de stockage pour charges longues produit des effets directs sur l’exploitation de l’entrepôt. Les principaux gains observés concernent :
- l’augmentation de la capacité de stockage,
- la réduction du stockage au sol,
- l’amélioration des flux de circulation,
- la diminution des temps de manutention,
- une meilleure visibilité des références,
- la réduction des risques liés aux empilements.
Le gain de surface utile permet également de retarder ou d’éviter un projet d’extension immobilière. Dans les entrepôts industriels à forte densité, la réorganisation des charges longues représente souvent plusieurs dizaines de mètres carrés récupérés sans modification du bâtiment existant
Quels indicateurs suivre après réorganisation du stockage ?
Quatre KPI suffisent à prouver le retour sur investissement :
- Taux d'occupation des emplacements : rapport entre emplacements chargés et emplacements disponibles. Un taux supérieur à 85 % signale une saturation imminente ; inférieur à 50 %, un surdimensionnement.
- Temps moyen de prélèvement (de la demande à la mise à disposition au poste de débit) : comparez le délai avant et après reconfiguration.
- Nombre d'incidents déclarés (chutes de charges, chocs matériel, quasi-accidents) : en revue mensuelle avec le PRSES.
- Densité de stockage en kg/m² de surface au sol : ce KPI traduit directement le gain obtenu sans extension du bâtiment.
Comment préparer un projet de rayonnage cantilever ?
La préparation d’un projet de rayonnage cantilever repose sur l’analyse des contraintes logistiques, des volumes à stocker et de l’organisation générale de l’entrepôt industriel. Cette phase permet d’identifier les zones saturées, de définir les objectifs de capacité et de choisir une configuration adaptée aux charges longues manipulées sur le site.
L’étude du bâtiment doit prendre en compte la hauteur disponible, les largeurs d’allées, les zones de circulation, les accès de manutention ainsi que les contraintes liées aux équipements déjà présents dans l’entrepôt. L’objectif consiste à augmenter la densité de stockage sans dégrader la fluidité des opérations logistiques. L’analyse des charges longues permet ensuite de déterminer :
- les dimensions des produits stockés,
- le poids des charges,
- la fréquence de rotation,
- les contraintes de manutention,
- les besoins de stockage intérieur ou extérieur,
- les capacités de stockage à atteindre.
Le choix du rayonnage dépend également des équipements de manutention utilisés sur le site. Les dimensions des allées, la hauteur de levée des chariots et les flux de circulation influencent directement la configuration du cantilever et le nombre de niveaux exploitables. Une étude d’implantation permet enfin de comparer plusieurs scénarios d’aménagement selon la surface disponible, les objectifs de stockage et les contraintes d’exploitation. Cette approche facilite l’identification de la configuration la plus adaptée pour augmenter la capacité de stockage sans agrandir le bâtiment.
