OĂą installer un avertisseur sonore et lumineux dans un site industriel ?

đź’ˇ Ce qu'il faut retenir :

• Un avertisseur sonore et lumineux se positionne entre 2 et 3 m de hauteur en atelier pour dĂ©passer les obstacles tout en restant dans le champ visuel des opĂ©rateurs.

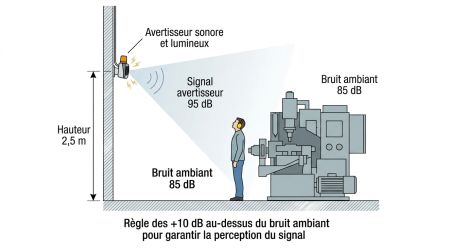

• Le signal sonore doit atteindre +10 dB au-dessus du bruit ambiant Ă  chaque point de prĂ©sence humaine ; en atelier Ă  85 dB(A), l'avertisseur doit produire au moins 95 dB Ă  la distance de travail.
• Dans les zones avec EPI auditifs obligatoires ou bruit supĂ©rieur Ă  90 dB(A), le signal visuel devient le vecteur principal de l'alerte grâce Ă  un stroboscope haute intensitĂ© visible depuis chaque poste.
• Pour l'Ă©vacuation incendie, les diffuseurs sonores s'installent tous les 20 Ă  25 m dans les couloirs, avec des flashs synchronisĂ©s dans tous les locaux oĂą une personne peut se retrouver isolĂ©e.
• En extĂ©rieur, la hauteur de montage conseillĂ©e est de 3 Ă  4 m minimum avec un indice de protection IP66 au moins, voire IP67 pour les zones soumises Ă  des jets d'eau directs.
• Chaque installation doit faire l'objet d'un test de rĂ©ception avec mesures au sonomètre depuis chaque poste, vĂ©rification visuelle des flashs et consignation dans un document datĂ©.

L'implantation d'un avertisseur sonore et lumineux ne se rĂ©sume pas Ă  fixer un dispositif sur un mur disponible. Sur un site industriel, l'emplacement conditionne directement l'efficacitĂ© de l'alerte : un avertisseur mal positionnĂ© crĂ©e des angles morts sonores, des zones visuellement masquĂ©es ou une confusion entre le signal d'Ă©vacuation et une alerte process. Le choix de l'emplacement repose sur quatre critères : l'audibilitĂ© mesurĂ©e (+10 dB au-dessus du bruit ambiant), la ligne de vue depuis chaque poste de travail, la non-confusion des signaux entre eux, et la validation terrain avant mise en service.

Le signal sonore doit ĂŞtre perçu malgrĂ© le bruit de fond. Le repère de terrain le plus utilisĂ© est de viser un niveau sonore d'au moins +10 dB au-dessus du bruit ambiant Ă  chaque point de prĂ©sence humaine. Une règle plus minimale de +5 dB est parfois avancĂ©e, mais les professionnels de la sĂ©curitĂ© retiennent gĂ©nĂ©ralement +10 dB pour absorber les variations de bruit en production. Pour les dispositifs extĂ©rieurs, un plafond de 105 dB s'applique dans certains contextes rĂ©glementaires, Ă  confirmer selon les contraintes locales et les exigences ICPE applicables au site. Concrètement, un atelier Ă  85 dB(A) exige un avertisseur sonore et lumineux capable de produire 95 dB ou plus Ă  la distance de travail. Lorsque la distance entre le dispositif et le poste de travail atteint 10 Ă  15 m, l'attĂ©nuation acoustique doit ĂŞtre intĂ©grĂ©e dans le calcul du niveau Ă  1 m. Pour valider l'audibilitĂ© sur le terrain, trois points de contrĂ´le s'imposent : mesurer avec un sonomètre depuis chaque poste de travail en conditions de production reprĂ©sentatives, tester depuis chaque accès principal, et vĂ©rifier les zones oĂą des EPI auditifs sont portĂ©s en continu. Quand le bruit ambiant dĂ©passe 95 dB(A), atteindre +10 dB impose des niveaux très Ă©levĂ©s difficiles Ă  maintenir dans la durĂ©e : dans ce cas, le signal visuel devient le vecteur principal, complĂ©tĂ© si nĂ©cessaire par un signal tactile au poste de travail.

Chaque type d'alerte (redémarrage machine, défaut process, mouvement de grue, évacuation incendie) doit correspondre à une sonorité et une couleur distinctes. La confusion entre une alerte process et l'ordre d'évacuation constitue un risque documenté à éliminer par la conception. La différenciation se formalise dans un tableau de codage (couleurs, tonalités, fréquences, rythmes) par scénario, validé avec le responsable HSE et testé lors des exercices obligatoires. Ce document de codage doit être partagé avec toutes les équipes et mis à jour à chaque modification du plan d'alerte. Pour chaque zone, le tableau de codage précise qui doit percevoir l'alerte, depuis quel point et dans quel délai, afin de s'assurer que chaque signal reste univoque dans son contexte d'usage.

• RelevĂ© du bruit ambiant et des obstacles visuels

Mesurer le niveau sonore moyen et les pics par zone avec un sonomètre, en conditions de production représentatives. Identifier simultanément les obstacles visuels (machines, rayonnages, cloisons, mezzanines, fumées ou vapeurs) et les zones à lumière ambiante intense (toitures vitrées, éclairage direct). Ces relevés constituent la base du dimensionnement et doivent être consignés dans un document de référence avec la date, la zone et les conditions de mesure.

• Identification des scĂ©narios d'alerte par zone

Pour chaque zone, lister les événements à signaler : démarrage et arrêt de machine, défaut process, mouvement de pont roulant, passage de chariot, évacuation incendie. Préciser pour chaque scénario qui doit percevoir l'alerte, depuis quel point et dans quel délai. Ce travail de cartographie des scénarios oriente le choix des dispositifs et la définition du codage.

• SĂ©lection des dispositifs selon les contraintes environnementales

Croiser le niveau sonore requis, la nĂ©cessitĂ© du signal visuel, les contraintes IP (poussières, humiditĂ©, projections d'eau, extĂ©rieur), les vibrations (pont roulant, presses), la plage de tempĂ©rature et les risques de corrosion. Dans une atmosphère explosive, l’utilisation d’un avertisseur sonore et lumineux ATEX impose une certification spĂ©cifique adaptĂ©e au niveau de risque. Le rĂ©sultat de cette phase est une liste de dispositifs qualifiĂ©s par zone, avec leurs caractĂ©ristiques techniques retenues.

• Plan d'implantation avec positions, hauteurs et zones de couverture

Formaliser sur plan les positions exactes, les hauteurs de montage, les angles de couverture sonore et visuelle, et les raccordements à l'automate ou au système d'alarme. Ce plan constitue le livrable de référence pour l'installation et les futures revalidations.

• Tests de rĂ©ception avant mise en service

Mesurer l'audibilité depuis chaque poste de travail et les accès principaux au sonomètre. Vérifier la visibilité des flashs depuis chaque point de présence humaine, portes ouvertes et fermées. Tester chaque scénario de déclenchement et contrôler la synchronisation des flashs visibles depuis un même point. Consigner l'ensemble des résultats dans un procès-verbal de réception daté et signé, qui servira de référence lors des audits et des essais périodiques.

Les alertes machines signalent des états (prêt, en marche, défaut, arrêt d'urgence) et des événements critiques (redémarrage imminent, accès interdit en cours de cycle). Le choix de l'emplacement du combiné sonore et lumineux dépend du public cible : l'opérateur attitré au poste, la maintenance qui intervient sur la machine, ou les opérateurs en circulation dans l'allée adjacente. Selon ce public, les critères de hauteur, d'orientation et de délai de pré-alarme diffèrent. Un signal destiné à l'opérateur au poste peut être à 1,80 m sur l'armoire ; un signal destiné aux allées de circulation requiert une hauteur supérieure à 2,50 m pour franchir les obstacles.

Une colonne lumineuse (tour de signalisation) montĂ©e directement sur la machine ou l'armoire, Ă  1,80 Ă  2,50 m de hauteur, signale l'Ă©tat en temps rĂ©el Ă  l'opĂ©rateur attitrĂ©. Le buzzer intĂ©grĂ© alerte sur les dĂ©fauts. La colonne doit ĂŞtre visible depuis le poste de travail sans que l'opĂ©rateur se dĂ©place. Exemple : sur une presse Ă  injection, une colonne rouge/orange/verte montĂ©e en bout de machine indique Ă©tat, dĂ©faut et cycle en cours.

Pour un îlot multi-machines, un avertisseur industriel mural à hauteur de 2,50 m, couvrant l'ensemble de l'îlot par la directivité sonore, complète les colonnes individuelles. En zone bruyante (>90 dB ambiant), le feu flash devient prioritaire, visible depuis les allées de circulation adjacentes.

Les risques liés aux ponts roulants et aux grues sont parmi les plus sévères : charge suspendue, déplacement silencieux à grande hauteur, angles morts fréquents.

Un klaxon ou une corne industrielle se monte directement sur le chariot mobile du pont, orienté vers la zone de déplacement. Le cône sonore doit couvrir la zone au sol sous la trajectoire. La robustesse est primordiale : IP65 minimum, résistance aux vibrations, plage de température adaptée aux conditions de l'atelier.

Des balises clignotantes ou stroboscopes sont positionnées aux entrées des zones de levage, à 2 à 2,50 m de hauteur, signalant en permanence qu'un pont est en activité. En atelier très bruyant, où les EPI auditifs sont portés en continu, la balise constitue la seule alerte perçue. Exemple : dans un hall de fabrication de charpentes métalliques, des balises orange aux quatre accès de la zone grue s'activent dès la mise sous tension du pont roulant.

• Les vibrations intenses sur ponts roulants nĂ©cessitent des dispositifs spĂ©cifiquement qualifiĂ©s pour cet environnement.
• Les basses tempĂ©ratures des congĂ©lateurs ou entrepĂ´ts frigorifiques imposent des plages de fonctionnement Ă©tendues (jusqu'Ă  -40°C pour certains modèles).
• La corrosion en milieu humide ou chimique exige des boĂ®tiers en inox ou en polycarbonate renforcĂ©.

Les portails automatiques et portes rapides exigent un avertisseur sonore + flash activés avant et pendant l'ouverture/fermeture, montés côté piéton à 2 m de hauteur, visibles des deux côtés de la porte. Le signal doit être perçu par un opérateur travaillant à 5 à 8 m de la porte.

Les sorties vers les quais représentent des zones à forte densité de trafic camions/chariots. Un signal bicolore (stop/go) ou une sirène couplée à un détecteur de mouvement, installé à hauteur de vue côté intérieur et côté extérieur, réduit le risque de collision en sortie de bâtiment.

Des projecteurs "blue spot" ou "red spot" montés sur les chariots projettent un point lumineux au sol à quelques mètres devant l'engin, signalant sa présence dans les allées à visibilité limitée. Ce complément visuel est particulièrement utile dans les zones de stockage à haute densité.

L'alarme d'évacuation incendie obéit à des exigences spécifiques, distinctes de toutes les autres alertes du site. La confusion entre un signal d'évacuation et une alerte process est un risque documenté qui doit être éliminé par la conception.

Le signal d'évacuation (tonalité, rythme, couleur de flash) doit être immédiatement reconnaissable et ne se confondre avec aucun autre signal du site. Les exigences applicables (Code du travail, standards SSI, procédures internes) imposent que ce signal soit testé régulièrement en conditions réelles, avec entraînement du personnel.

Des diffuseurs sonores sont positionnés dans chaque couloir de circulation tous les 20 à 25 m pour maintenir le niveau requis (+10 dB au-dessus du bruit ambiant). Les escaliers nécessitent au minimum un diffuseur par niveau, audible depuis le palier. Les zones à fort bruit ambiant (proximité de machines actives) imposent des diffuseurs supplémentaires ou de puissance supérieure.

Dans les ateliers à bruit ambiant supérieur à 90 dB(A), le signal sonore seul est insuffisant. La combinaison sirène puissante + stroboscopes haute intensité couvrant l'ensemble de la surface, avec un stroboscope visible depuis chaque poste de travail, répond à cette contrainte.

Les zones extérieures cumulent plusieurs contraintes : bruit variable selon les conditions, grandes distances, exposition aux intempéries, et réglementation sur les niveaux sonores vers le voisinage.

Les avertisseurs sonores et lumineux extérieurs se positionnent aux portails d'entrée site, quais de chargement extérieurs, zones de manœuvre poids lourds, zones de stockage extérieur et points de rassemblement. La hauteur de montage conseillée est d'au moins 3 à 4 m pour dépasser les véhicules et containers, avec orientation du faisceau sonore vers les zones de présence humaine.

• L'indice de protection minimum recommandĂ© en extĂ©rieur est IP66, voire IP67 pour les zones soumises Ă  des jets d'eau directs ou des lavages.
• Les matĂ©riaux exposĂ©s Ă  une atmosphère marine ou chimique nĂ©cessitent des boĂ®tiers en inox ou avec traitement anticorrosion.
• Les plages de tempĂ©rature doivent couvrir les conditions locales : de -20°C Ă  +60°C est une fourchette courante, certains environnements nordiques exigeant -40°C.
• Les rayonnements UV dĂ©gradent les boĂ®tiers plastiques non stabilisĂ©s UV sur des cycles courts.

Le vent peut atténuer la propagation sonore et réduire la portée utile. Pour les grandes cours et zones de manœuvre, des avertisseurs avec des niveaux sonores de 110 à 120 dB à 1 m sont souvent nécessaires pour couvrir 50 à 100 m. Le plafond cité à 105 dB pour les alarmes extérieures représente une limite à ne pas dépasser dans certains contextes réglementaires, à vérifier selon les exigences locales et les contraintes de voisinage ICPE applicables.

Le choix d'un combinĂ© sonore + lumineux dĂ©pend avant tout des caractĂ©ristiques de la zone Ă  sĂ©curiser.

La cohérence des codes couleur (rouge pour urgence, orange pour défaut, vert pour état normal) doit être maintenue sur l'ensemble du site. Les flashs visibles depuis un même point sont synchronisés par câblage ou commande centralisée. Les messages vocaux conviennent aux zones où la compréhension d'une consigne simple est nécessaire (quais, entrées site) mais exigent des dispositifs adaptés à l'intelligibilité en environnement bruyant.

Plusieurs erreurs récurrentes compromettent l'efficacité des avertisseurs installés, même sur des équipements de qualité.

La réception d'une installation d'avertisseurs sonores et lumineux comporte plusieurs vérifications obligatoires.

• Mesure du niveau sonore avec sonomètre depuis chaque poste de travail et accès principal, en conditions de production (bruit ambiant reprĂ©sentatif).
• VĂ©rification visuelle des flashs depuis chaque point de prĂ©sence humaine, portes ouvertes et fermĂ©es.
• Test de chaque scĂ©nario de dĂ©clenchement (dĂ©faut machine, redĂ©marrage, mouvement grue, Ă©vacuation).
• ContrĂ´le de la synchronisation des flashs visibles depuis un mĂŞme point.
• VĂ©rification de l'absence de confusion entre le signal d'Ă©vacuation et les autres alertes.
• Consignation de l'ensemble des rĂ©sultats dans un document de rĂ©ception datĂ© et signĂ©.

Les essais périodiques se calquent sur les pratiques issues de la sécurité incendie et des standards internes. Une fréquence trimestrielle pour les contrôles visuels et fonctionnels de premier niveau (état visuel, voyants, déclenchement test) et annuelle pour les tests approfondis (audibilité mesurée, tous les scénarios, batteries de secours) constitue une base solide. Les résultats sont consignés dans un registre avec date, intervenant, résultats et anomalies relevées. Les écarts sont classés selon leur criticité : une sirène muette sur un accès cellule robotisée est un défaut bloquant à corriger immédiatement.

Toute modification significative de l'atelier (nouvelle machine, déplacement de cloisons, changement du process, ajout de rayonnages) peut créer de nouveaux angles morts sonores ou visuels. Une revalidation partielle s'impose dès que la configuration de la zone change, avec au minimum une vérification des positions critiques impactées par la modification.

La hauteur recommandée se situe entre 2 et 3 m pour les ateliers standards. Cette position permet de dépasser les obstacles courants (machines, palettes) tout en maintenant le son et la lumière dans la zone de présence humaine. En grand volume (hauteur de hall supérieure à 8 m), plusieurs points de diffusion à des hauteurs intermédiaires sont préférables à un seul dispositif en hauteur.

Dans les zones bruyantes (ambiant supérieur à 85 dB), avec EPI auditifs obligatoires, ou pour les alertes d'évacuation dans les locaux où une personne peut être isolée, la combinaison est indispensable. En zone calme sans EPI, le sonore seul peut suffire pour les alertes process simples. La règle de terrain est d'ajouter le visuel dès qu'il existe un doute sur la perception du sonore.

Par la tonalité (fréquences et rythme distincts), la couleur du flash (souvent rouge pour l'évacuation, orange ou jaune pour les alertes process) et la puissance. Le signal d'évacuation est défini dans les procédures internes et testé lors des exercices obligatoires. Les personnels sont formés à ne réagir qu'au signal d'évacuation pour quitter les postes.

Un minimum IP66 est recommandé pour les zones extérieures exposées à la pluie et aux projections d'eau. Les zones soumises à des jets d'eau sous pression (nettoyage de quais) exigent IP67 ou IP69K. En atmosphère marine ou chimique, le matériau du boîtier (inox, polycarbonate stabilisé UV) est aussi déterminant que l'indice IP.

Quand le bruit ambiant dépasse 95 dB(A), atteindre +10 dB impose des niveaux sonores très élevés, difficiles à tenir dans la durée. La solution terrain est de privilégier le signal visuel comme alerte principale (stroboscopes haute intensité visibles depuis chaque poste), complété par un signal tactile (balise vibrant sur le sol ou le poste de travail) pour les environnements les plus contraignants. Le signal sonore reste présent mais n'est plus le vecteur principal.

Un contrôle visuel et fonctionnel trimestriel et un test d'audibilité annuel constituent la base. Les zones critiques (accès cellules robotisées, alertes évacuation) sont vérifiées plus fréquemment, selon la politique sécurité de l'établissement. Tous les résultats sont consignés dans un registre daté, conservé sur le site et présenté lors des audits ou visites réglementaires.
