Quel avertisseur lumineux industriel choisir pour votre activité ?

💡 À retenir :

• Le choix d'un avertisseur lumineux industriel repose sur cinq critères cumulatifs : type de signal, technologie (LED ou xĂ©non), tension d'alimentation, indice IP et compatibilitĂ© ATEX Ă©ventuelle.
• Le feu flash xĂ©non (5 Ă  21 J selon portĂ©e) couvre les alertes critiques longue distance et les environnements très Ă©clairĂ©s ; la LED haute intensitĂ© suffit en intĂ©rieur ou pour les signalisations d'Ă©tat en continu.

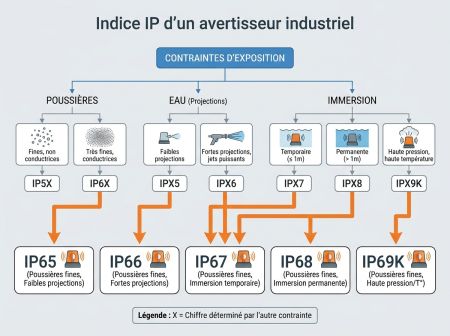

• L'indice IP conditionne l'usage terrain de l'avertisseur lumineux : IP65 pour un atelier poussiĂ©reux, IP66 ou IP67 pour l'extĂ©rieur ou les zones de lavage, IP69K pour les nettoyages vapeur en agroalimentaire.
• Toute installation en zone classĂ©e ATEX (zones 0, 1, 2 pour les gaz ; zones 20, 21, 22 pour les poussières) exige un appareil certifiĂ© Ex conforme Ă  la directive 2014/34/UE, un indice IP Ă©levĂ© ne se substitue pas Ă  une certification Ex.
• La commande par sortie TOR 24 V DC depuis un automate reste l'architecture la plus rĂ©pandue ; un relais intermĂ©diaire s'impose dès que la consommation de l'avertisseur dĂ©passe la capacitĂ© de la sortie PLC (typiquement 0,5 A Ă  1 A selon gamme).
• L'indice IK (rĂ©sistance aux chocs mĂ©caniques) constitue un critère de sĂ©lection Ă  part entière en zone de manutention ou près de machines vibrantes : un IK08 protège contre un choc de 5 J, un IK10 rĂ©siste jusqu'Ă  20 J.

Choisir un avertisseur lumineux industriel adaptĂ© engage plusieurs paramètres techniques simultanĂ©ment. Le type de dispositif, sa technologie lumineuse, sa tension d'alimentation, son indice IP, sa rĂ©sistance mĂ©canique et sa conformitĂ© ATEX dĂ©finissent directement son efficacitĂ© sur le terrain. Un flash xĂ©non de 15 J en IP67 ne rĂ©pond pas aux mĂŞmes contraintes d'installation qu'une colonne LED 24 V DC en IP54. Identifier le point de raccordement, la distance de visibilitĂ© cible, les risques environnementaux et l'architecture de commande disponible permet de bien spĂ©cifier l'appareil.

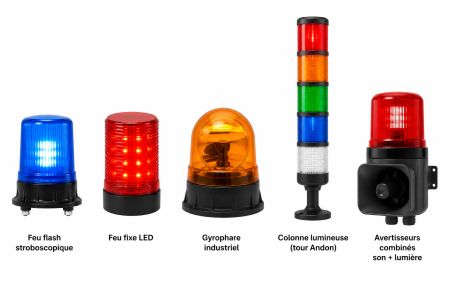

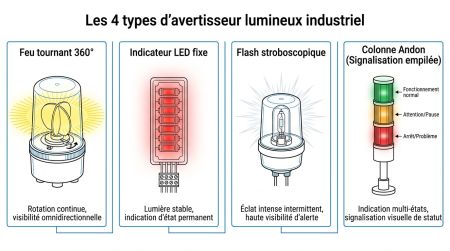

Le feu flash stroboscopique génère des éclats lumineux brefs et intenses.

• La technologie xĂ©non s'exprime en joules : 5 J pour une portĂ©e courte Ă  moyenne, 10 J ou 15 J pour des espaces plus Ă©tendus, 21 J pour les environnements très vastes ou très lumineux.
• La technologie LED, exprimĂ©e en candelas, offre une alternative Ă  faible consommation, avec des cadences de flash ajustables (30 Ă  90 Ă©clats par minute selon les rĂ©fĂ©rences).

En présence d'obstacles (rayonnages, machines, colonnes), une cadence de flash élevée et un angle d'émission large améliorent la détection périphérique. En extérieur sous fort ensoleillement, une puissance xénon d'au moins 15 J garantit la perception en plein jour. Le feu flash xénon reste mieux adapté aux alertes critiques à longue distance.

Le gyrophare industriel émet un signal lumineux à 360°, visible dans toutes les directions. Il convient aux zones où la visibilité doit être garantie sans contrainte d'orientation, notamment sur les véhicules, les ponts roulants ou les entrées de zones dangereuses. La rotation mécanique (moteur) tend à être remplacée par des systèmes LED multipoints à effet tournant, plus fiables en environnement vibrant. La fixation s'adapte au contexte : embase aimantée pour les engins mobiles, potence ou mât sur site fixe, support à collet pour les tubulures de machines. En présence d'obstacles structurels, vérifier que le champ de vision à 360° reste effectivement dégagé depuis les postes de travail ciblés.

La colonne lumineuse empile plusieurs modules colorĂ©s (vert, orange, rouge, bleu, blanc) sur un mĂŞme corps. Elle permet de coder simultanĂ©ment plusieurs Ă©tats d'un process ou d'une machine. UtilisĂ©e dans les systèmes Andon en production, elle communique l'Ă©tat en temps rĂ©el Ă  l'opĂ©rateur et au responsable de ligne, sur une distance typique de 10 Ă  30 m selon la hauteur de montage. Par convention, le module rouge signalant l'arrĂŞt ou le dĂ©faut bloquant se place en partie haute pour rester visible depuis les postes les plus Ă©loignĂ©s. Le montage en mur derrière la machine limite l'angle de visibilitĂ© Ă  180° ; un montage en hauteur au-dessus du poste offre un angle de 270° Ă  360° selon le corps de la colonne.

Le mode de signalisation conditionne l'impact :

• le feu flash capte l'attention en moins d'une seconde,
• le clignotant (frĂ©quence plus basse) signale un Ă©tat de vigilance modĂ©rĂ©,
• le feu fixe renseigne sur un Ă©tat stable.

La distance de visibilité cible oriente la technologie : LED en candelas pour les environnements intérieurs ou à luminosité ambiante faible à modérée, xénon en joules pour les espaces larges, très éclairés ou extérieurs.

L'intensité lumineuse en candelas (cd) renseignée sur les fiches techniques correspond à la valeur mesurée dans l'axe optimal de l'appareil. Cette valeur chute significativement hors de cet axe, notamment pour les balises à émission dirigée.

• Un angle d'Ă©mission de 360° (gyrophare, balise omnidirectionnelle) Ă©limine les zones d'ombre mais rĂ©duit l'intensitĂ© perçue par observateur.
• Un angle concentrĂ© (60° Ă  120°) maximise la portĂ©e dans une direction : adaptĂ© aux zones longues et Ă©troites (quais, allĂ©es de chariots).
• La hauteur de montage cible (2,5 m Ă  4 m) doit ĂŞtre validĂ©e par un test terrain depuis chaque poste de travail concernĂ©, obstacles inclus.

Pour les environnements soumis à des UV intenses ou à des écarts de température importants (extérieur non protégé, toiture, galeries), les verrines en polycarbonate stabilisé UV et les corps en matériaux résistant aux chocs thermiques prolongent significativement la durée de vie de l'appareil.

L'indice IK traduit la résistance d'un appareil aux chocs mécaniques externes, selon la norme EN 62262. Il conditionne la longévité de l'avertisseur en zone exposée.

• IK07 (2 J) : adaptĂ© aux ateliers intĂ©rieurs sans risque de choc direct, montage en hauteur hors de portĂ©e des engins.
• IK08 (5 J) : recommandĂ© en zone de passage de chariots Ă©lĂ©vateurs ou de convoyeurs, et pour les machines Ă  vibrations modĂ©rĂ©es.
• IK10 (20 J) : nĂ©cessaire en zone de manutention intensive, sur les machines Ă  percussion ou en extĂ©rieur exposĂ© aux impacts accidentels.

Une grille de protection en acier galvanisé ou en inox complète la protection de la verrine sur les installations les plus exposées. En environnement vibrant, l'embase anti-vibration ou la fixation par collier souple réduit la transmission des contraintes mécaniques vers le corps de l'appareil.

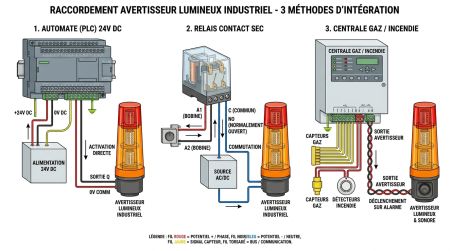

Le choix entre avertisseur lumineux 24 V DC et 110 - 230 V AC dĂ©pend directement du point de raccordement :

• Le 24 V DC s'applique pour une commande directe par sortie d'automate ou par relais de machine : le câblage reste dans le pĂ©rimètre du tableau Ă©lectrique machine.
• Le 110 - 230 V AC est retenu lorsque l'avertisseur lumineux industriel est raccordĂ© au rĂ©seau bâtiment, en parallèle d'une centrale incendie ou d'un système de surveillance de zone indĂ©pendant de la machine.
• Certains modèles acceptent une plage large (24 V DC Ă  230 V AC en un seul produit), ce qui simplifie la gestion des stocks en atelier multi-configurations.

La sortie TOR d'un automate supporte typiquement un courant de 0,5 A à 1 A selon les gammes de PLC. Au-delà de cette limite, un relais intermédiaire protège la sortie et permet de commuter des charges plus importantes.

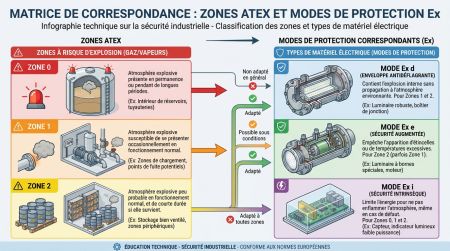

Un avertisseur lumineux industriel ATEX devient obligatoire dès lors que l'appareil est installé dans une zone où une atmosphère explosive peut se former : gaz inflammables (zones 0, 1, 2), poussières combustibles (zones 20, 21, 22). La directive ATEX 2014/34/UE encadre la mise sur le marché des équipements et impose un marquage CE associé au marquage Ex, conforme à la famille de normes IEC/EN 60079.
La zone pilote la sélection du mode de protection :

• Zone 0 / Zone 20 : mode Ex ia (sĂ©curitĂ© intrinsèque niveau ia) ou Ex ma (encapsulation niveau ma).
• Zone 1 / Zone 21 : modes Ex d (enveloppe antidĂ©flagrante), Ex e (sĂ©curitĂ© augmentĂ©e) ou Ex ib applicables selon la puissance et la nature du circuit.
• Zone 2 / Zone 22 : modes de protection moins contraignants comme Ex ic ou Ex ec acceptables selon la conception.

• Le mode Ex d enferme les parties actives dans une enveloppe Ă  joints de flamme usinĂ©s avec prĂ©cision, rĂ©sistante Ă  une explosion interne.
• Le mode Ex e renforce l'isolation et les distances entre conducteurs pour Ă©viter toute amorce d'Ă©tincelle.
• Le mode Ex i (sĂ©curitĂ© intrinsèque) limite l'Ă©nergie du circuit Ă  un niveau infĂ©rieur Ă  l'Ă©nergie minimale d'inflammation. Il requiert obligatoirement un appareil associĂ© en zone sĂ»re, barrière Zener ou isolateur galvanique, avec calcul de boucle (paramètres Vmax, Imax, Pmax, capacitĂ© C et inductance L du câblage).

Un point de vigilance à retenir : un indice IP élevé n'implique pas une conformité Ex. Les deux critères sont indépendants et doivent être vérifiés séparément sur la plaque signalétique et le certificat du fabricant.

Pour limiter les zones d'ombre, le dispositif de signalisation lumineuse industrielle se positionne en hauteur (entre 2,5 m et 4 m selon les plafonds), dégagé de tout obstacle, avec un champ de vision libre vers les postes de travail. Un gyrophare 360° réduit la contrainte d'orientation, tandis qu'une colonne lumineuse orientée vers les opérateurs nécessite une implantation vérifiée depuis les postes concernés.
