Comment choisir un avertisseur sonore et lumineux industriel ?

💡 Ce qu'il faut retenir :

• Choisir un avertisseur sonore et lumineux industriel nĂ©cessite de cibler un niveau sonore au point d’écoute supĂ©rieur d’au moins +10 dB(A) au bruit ambiant (et jusqu’à +15 dB(A) en environnement trĂšs bruyant).
• Corriger par la distance rĂ©elle : chaque doublement fait perdre environ 6 dB(A) (ex. 110 dB(A) Ă  1 m ≈ 98 dB(A) Ă  4 m).
• VisibilitĂ© : LED (durĂ©e de vie > 50 000 h) pour l’usage courant ; xĂ©non (5 Ă  15 J) si l’éclat trĂšs intense est dĂ©terminant.
• Indice IP : IP65 (poussiĂšre/humiditĂ©), IP66/IP67 (extĂ©rieur exposĂ©/jet puissant ou immersion temporaire), IP69K (nettoyage haute pression).
• IP ≠ ATEX : en zone classĂ©e, exiger un marquage Ex conforme Ă  la directive 2014/34/UE.
• Alimentation/commande : 24 Vdc (automatisme), 230 Vac (rĂ©seau) ; attention au courant d’appel des modĂšles xĂ©non.

Sélectionner un avertisseur sonore et lumineux adapté à son site exige de croiser cinq critÚres dans un ordre précis : le niveau sonore nécessaire au point d'écoute, la technologie lumineuse selon la luminosité ambiante, l'indice IP selon les contraintes d'environnement, la tension d'alimentation et le mode de commande, puis les exigences ATEX si une zone est classée. Chaque critÚre conditionne les suivants : un mauvais dimensionnement sonore ne se corrige pas avec un IP plus élevé, et une alimentation inadaptée peut rendre inopérant un avertisseur pourtant bien spécifié.

Tous les niveaux sonores des avertisseurs industriels sont exprimĂ©s en dB(A) mesurĂ©s Ă  1 m. Comparer deux modĂšles n'a de sens que sur cette mĂȘme base de rĂ©fĂ©rence. La rĂšgle retenue en industrie est de viser au moins +10 dB(A) au-dessus du bruit ambiant au point d'Ă©coute rĂ©el. Dans un atelier de mĂ©canique gĂ©nĂ©rale Ă  85 dB(A), un avertisseur sonore doit donc atteindre au moins 95 dB(A) Ă  l'emplacement des opĂ©rateurs, aprĂšs prise en compte de la distance et des obstacles. En environnement trĂšs bruyant (forge, presse, usinage intensif), viser +15 dB(A) offre une marge de sĂ©curitĂ© supplĂ©mentaire, notamment lorsque les opĂ©rateurs portent des protections auditives.

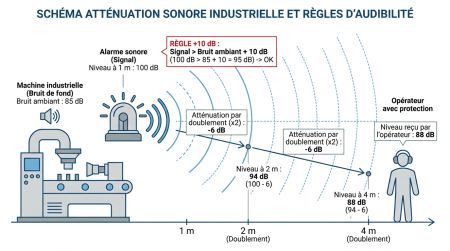

La distance réduit le niveau sonore selon la loi inverse du carré : chaque doublement de distance entraßne une perte d'environ 6 dB(A). Pour calculer le niveau au point d'écoute à partir du niveau annoncé à 1 m, voici les pertes à retrancher :

• À 2 m : perte de 6 dB(A).
• À 4 m : perte de 12 dB(A).
• À 8 m : perte de 18 dB(A).
• À 16 m : perte de 24 dB(A).

Un modÚle annoncé à 110 dB(A) à 1 m ne délivre plus que 98 dB(A) à 4 m et 92 dB(A) à 8 m. Il faut donc calculer la puissance nécessaire au point d'écoute le plus éloigné, puis remonter à la puissance requise à 1 m pour sélectionner le bon modÚle. Les portes et cloisons ajoutent une atténuation supplémentaire : une porte normale retire environ 20 dB(A), une porte coupe-feu environ 30 dB(A).

Les familles de produits couvrent des plages trÚs différentes :

• Les buzzers piĂ©zo atteignent 75 Ă  95 dB(A) Ă  1 m et conviennent aux signalisations de proximitĂ© sur armoires ou pupitres.
• Les sirĂšnes Ă©lectroniques multi-tons couvrent 100 Ă  120 dB(A) Ă  1 m. Leurs rĂ©glages de volume et de tonalitĂ© permettent de diffĂ©rencier les niveaux d'alerte sans augmenter inutilement le niveau sonore global.
• Les sirĂšnes Ă©lectromĂ©caniques et les cloches industrielles dĂ©livrent 100 Ă  125 dB(A) Ă  1 m et s'imposent dans les grandes halles ou Ă  l'extĂ©rieur.

Sur un site avec plusieurs niveaux d'alerte (défaut machine, alerte process, évacuation), une sirÚne industrielle électronique à multi-tons permet d'associer une tonalité distincte à chaque criticité. Cette différenciation améliore la réaction des opérateurs sans multiplier les équipements.

La LED rĂ©pond Ă  la majoritĂ© des installations industrielles. Sa durĂ©e de vie dĂ©passe 50 000 heures et elle rĂ©siste aux cycles marche/arrĂȘt rĂ©pĂ©tĂ©s, avec plus de 50 millions de cycles citĂ©s par les fabricants. Sa consommation est faible et son intĂ©gration aux automatismes est directe. Les avertisseurs lumineux industriels modernes Ă  LED proposent plusieurs modes programmables : fixe, clignotant, rotatif simulĂ©, multi-flash. Cette souplesse autorise une diffĂ©renciation visuelle des alertes sans changer de dispositif.

Le xĂ©non se justifie lorsqu'un Ă©clat trĂšs bref mais trĂšs intense est nĂ©cessaire : en plein jour, sous forte luminositĂ© ambiante ou sur une grande surface industrielle. L'Ă©nergie de flash est exprimĂ©e en joules : les modĂšles courants vont de 5 Ă  15 J. La durĂ©e de vie du tube reste limitĂ©e Ă  2 000 Ă  3 000 heures d'allumage ou environ 5 millions d'Ă©clairs, ce qui implique une maintenance plus frĂ©quente. Lorsque l'accĂšs Ă  l'avertisseur est difficile (hauteur, zone contrainte), ce surcoĂ»t de maintenance constitue un critĂšre de choix dĂ©terminant en faveur de la LED. Le remplacement du tube xĂ©non requiert une intervention technique planifiĂ©e et un arrĂȘt de la signalisation pendant l'opĂ©ration.

L'intensité lumineuse d'une LED est exprimée en candela (cd), celle d'un xénon en joules (J) : ces deux métriques ne sont pas directement convertibles car elles mesurent des phénomÚnes distincts (flux continu vs énergie de décharge).

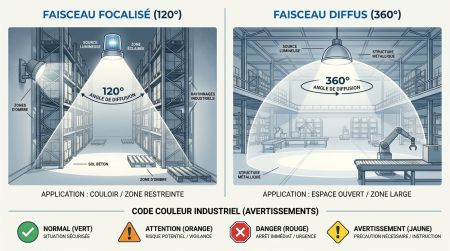

L'angle de diffusion conditionne le positionnement :

• Un angle de 120° concentre le signal devant la balise et convient aux couloirs, postes fixes ou zones orientĂ©es.
• Un angle de 360° assure une couverture totale et s'impose dans les halles ouvertes, les zones de circulation d'engins ou les zones Ă  accĂšs multiple.

Les conventions de couleur Ă  respecter sur site sont les suivantes : vert pour l'Ă©tat normal, orange pour un dĂ©faut ou une alerte de process, rouge pour un danger immĂ©diat ou un arrĂȘt d'urgence, jaune pour un avertissement ou une consigne d'attention. Ces conventions doivent ĂȘtre cohĂ©rentes sur l'ensemble du site pour Ă©viter toute confusion opĂ©rationnelle.

L'indice IP se lit en deux chiffres : le premier indique la protection contre les solides et la poussiÚre (de 0 à 6), le second contre l'eau (de 0 à 9). Pour un combiné avertisseur sonore et lumineux industriel, les repÚres pratiques sont les suivants :

• IP54/IP55 : intĂ©rieur sec, atelier propre ou bureau industriel, avec projections d'eau occasionnelles et poussiĂšre lĂ©gĂšre.
• IP65 : milieu poussiĂ©reux ou humide, ateliers de dĂ©coupe, zones de lavage modĂ©rĂ© ; Ă©tanchĂ©itĂ© totale Ă  la poussiĂšre et jets d'eau toutes directions.
• IP66/IP67 : extĂ©rieur exposĂ©, nettoyage rĂ©gulier par jet puissant ou risque d'immersion temporaire ; niveau requis pour les installations en façade, toiture ou quais de chargement.
• IP69K : environnement agroalimentaire ou pharmaceutique soumis Ă  des nettoyages haute pression et haute tempĂ©rature.

Un point de vigilance s'impose sur la maintenance de l'IP aprÚs installation du combiné sonore et lumineux : chaque ouverture du boßtier ou chaque passage de cùble non étanchéifié dégrade la protection réelle. Le recours à des presse-étoupes adaptés au diamÚtre de cùble est indispensable pour conserver l'indice garanti par le fabricant. Une vérification des joints de boßtier aprÚs chaque intervention de maintenance préserve la conformité IP dans la durée.

Un avertisseur IP67 est protĂ©gĂ© contre la pĂ©nĂ©tration de poussiĂšres et les effets d’une immersion temporaire dans l’eau, mais cet indice ne garantit pas Ă  lui seul une protection contre les risques d’explosion. Dans une atmosphĂšre explosive, un avertisseur sonore et lumineux ATEX doit disposer d’un marquage Ex et d’une certification adaptĂ©s Ă  la zone et Ă  la nature du risque, indĂ©pendamment de son indice IP.

Les combinĂ©s sonores et lumineux industriels sont disponibles dans les tensions d'alimentation suivantes :

• 12 Vdc : engins mobiles, vĂ©hicules, pupitres embarquĂ©s.
• 24 Vac/dc : tension de commande standard des automatismes industriels, la plus rĂ©pandue pour les avertisseurs raccordĂ©s Ă  un API ou un tableau de commande.
• 110/230 Vac : alimentation directe rĂ©seau pour installations sans transformateur.
• Multi-tension : certains modĂšles acceptent une plage large (ex. 20 Ă  265 Vac/dc), ce qui simplifie la standardisation sur des sites internationaux avec rĂ©seaux diffĂ©rents.

Avant de valider le choix d'alimentation, deux points mĂ©ritent vĂ©rification. La consommation nominale de l'avertisseur doit rester dans la capacitĂ© de la sortie d'alimentation disponible, avec une marge suffisante pour les variations de charge. Sur les modĂšles multi-tons ou multi-flash, la consommation cumulĂ©e peut dĂ©passer la consommation unitaire indiquĂ©e en fiche technique. Pour les modĂšles xĂ©non Ă  condensateur, le courant d'appel au dĂ©marrage peut ĂȘtre significatif : un relais ou un disjoncteur dimensionnĂ© pour ce courant de pointe Ă©vite les dĂ©clenchements intempestifs sur la ligne d'alimentation.

Le mode de pilotage à choisir dépend de l'architecture du site :

• Contact sec ou relais : solution universelle, compatible avec tout type d'automate ou de dĂ©tecteur.
• Sortie API/PLC : activation directe depuis une sortie numĂ©rique de l'automate, avec possibilitĂ© de sĂ©quencer plusieurs tons ou niveaux d'alerte selon l'Ă©vĂ©nement.
• Asservissement incendie/gaz : cĂąblage depuis le tableau de gestion d'alarme, avec respect de la norme EN 54 pour les dispositifs d'alarme incendie.

Sur les sites avec plusieurs zones de signalisation, la synchronisation des avertisseurs sonores et lumineux se pilote depuis une sortie commune d'API ou via un relais partagĂ©. Tous les avertisseurs activĂ©s simultanĂ©ment sur la mĂȘme commande dĂ©clenchent leur signal au mĂȘme instant, ce qui Ă©vite la confusion entre deux niveaux d'alerte distincts et supprime les effets stroboscopiques non dĂ©sirĂ©s lorsque plusieurs flashs sont visibles depuis un mĂȘme point. Il est utile d'associer Ă  chaque Ă©vĂ©nement (dĂ©faut machine, alerte process, prĂ©-alarme de redĂ©marrage, Ă©vacuation) une tonalitĂ© et un schĂ©ma de flash distincts, documentĂ©s et testĂ©s en conditions rĂ©elles.

En contexte ATEX sĂ©curitĂ© intrinsĂšque (Ex i), l'avertisseur sonore et lumineux ne peut pas ĂȘtre alimentĂ© directement depuis l'automate. Une barriĂšre Zener ou un isolateur galvanique doit ĂȘtre interposĂ© dans la boucle pour limiter l'Ă©nergie disponible en zone dangereuse et protĂ©ger l'ensemble de la chaĂźne instrumentĂ©e.

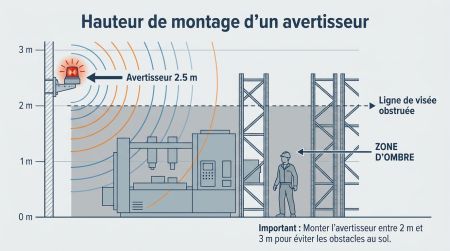

La hauteur de montage recommandĂ©e est de 2 Ă  3 m. En dessous de 2 m, des obstructions frĂ©quentes (machines, palettiers, chariots) masquent le signal. Au-delĂ  de 3 m, le niveau sonore perçu au sol diminue et la visibilitĂ© du signal lumineux peut ĂȘtre rĂ©duite par l'angle.

Avant la pose définitive, il convient de se placer aux différents points d'écoute et d'observation pour vérifier l'absence de zones mortes. Les rayonnages hauts, les presses volumineuses et les cellules robotisées créent des angles morts qui nécessitent la pose d'unités supplémentaires ou la synchronisation de plusieurs avertisseurs sonores et lumineux sur une commande commune.

Ajouter une seconde unitĂ© identique au mĂȘme niveau sonore n'apporte que +3 dB(A) au total, et quatre unitĂ©s identiques seulement +6 dB(A). Dans les grandes halles ou les zones fortement bruyantes, choisir un modĂšle plus puissant Ă  la source s'avĂšre souvent plus efficace que multiplier des avertisseurs de mĂȘme puissance. En revanche, multiplier les points de couverture reste la bonne rĂ©ponse pour Ă©liminer des zones mortes gĂ©ographiques crĂ©Ă©es par des obstacles physiques : cloisons, mezzanines, cellules robotisĂ©es. Les portes et cloisons constituent les obstacles les plus pĂ©nalisants : une porte normale attĂ©nue le signal d'environ 20 dB(A), une porte coupe-feu d'environ 30 dB(A). Un avertisseur placĂ© dans une piĂšce adjacente ne suffit gĂ©nĂ©ralement pas Ă  couvrir une zone sĂ©parĂ©e par une telle cloison.

Les montages disponibles sont les suivants :

• Mural : fixation sur paroi, le plus courant en atelier.
• Sur tube/poteau : pour les grandes zones ouvertes ou les extĂ©rieurs.
• Sur armoire : intĂ©gration dans un panneau de commande, souvent pour signalisation locale.
• Sur socle : pour les colonnes lumineuses au sol ou sur machine.

AprÚs montage, serrer tous les presse-étoupes et vérifier que les joints de boßtier sont correctement en place. Sur les modÚles IP65 et supérieurs, un test de projection d'eau confirme l'étanchéité effective avant mise en service. Un test fonctionnel depuis chaque point de présence critique (poste opérateur, couloir de circulation, accÚs cellule) permet de valider simultanément l'audibilité du signal sonore et la visibilité du flash depuis toutes les zones à couvrir.

Les exigences ATEX s'appliquent dÚs qu'une zone du site est classée en atmosphÚre explosive gazeuse ou poussiéreuse. En dehors de toute zone classée, les directives ATEX ne s'imposent pas et le choix de l'avertisseur repose uniquement sur les critÚres IP, alimentation et niveau sonore/lumineux.

Le cadre ATEX repose sur deux textes aux responsabilités distinctes :

• La directive 2014/34/UE (ATEX produit) rĂ©git la mise sur le marchĂ© des Ă©quipements : c'est le fabricant de l'avertisseur qui porte la responsabilitĂ© du marquage et de la certification.
• La directive 1999/92/CE (ATEX utilisateur) impose Ă  l'employeur de classer les zones dangereuses, de rĂ©diger un document de protection contre les explosions et de choisir des Ă©quipements conformes Ă  chaque zone.

Le rĂ©fĂ©rentiel IECEx est l'Ă©quivalent international de l'ATEX. Un Ă©quipement portant uniquement la certification IECEx ne peut pas ĂȘtre mis en service dans l'Espace Ă©conomique europĂ©en sans certification ATEX complĂ©mentaire. Une double certification ATEX + IECEx facilite le dĂ©ploiement sur des sites internationaux, notamment en Australie, Ă  Singapour ou au Moyen-Orient.

Le zonage distingue les atmosphĂšres gazeuses (zones 0, 1, 2 par ordre dĂ©croissant de frĂ©quence d'apparition) et les atmosphĂšres poussiĂ©reuses (zones 20, 21, 22). Plus le numĂ©ro de zone est faible, plus le niveau de protection exigĂ© est Ă©levĂ© : un Ă©quipement certifiĂ© pour la zone 1 peut ĂȘtre utilisĂ© en zone 2, mais pas l'inverse.
L'EPL (Equipment Protection Level) indique le niveau de protection intrinsĂšque de l'Ă©quipement : Ga/Da pour les zones 0/20, Gb/Db pour les zones 1/21, Gc/Dc pour les zones 2/22.
Les groupes de gaz précisent la sévérité du milieu explosible :

• IIA : gaz du groupe propane, les moins exigeants.
• IIB : gaz du groupe Ă©thylĂšne, exigences intermĂ©diaires.
• IIC : gaz du groupe hydrogĂšne ou acĂ©tylĂšne, les plus exigeants ; un Ă©quipement IIC est compatible avec IIA et IIB.

Pour les poussiÚres : IIIA (fibres combustibles), IIIB (poussiÚres non conductrices), IIIC (poussiÚres conductrices, le groupe le plus sévÚre).
Les classes de température T1 à T6 indiquent la température de surface maximale de l'équipement :

• T1 : 450 °C maximum.
• T2 : 300 °C.
• T3 : 200 °C.
• T4 : 135 °C.
• T5 : 100 °C.
• T6 : 85 °C, la contrainte la plus stricte.

La classe T doit ĂȘtre infĂ©rieure Ă  la tempĂ©rature d'auto-inflammation du gaz ou de la poussiĂšre prĂ©sente sur site.

Les principaux concepts Ex applicables aux avertisseurs lumineux et sonores combinés sont :

• Ex d (antidĂ©flagrant) : le boĂźtier contient une explosion interne sans la propager vers l'extĂ©rieur.
• Ex e (sĂ©curitĂ© accrue) : conception Ă©vitant arcs et Ă©tincelles, avec IP minimal garanti.
• Ex i (sĂ©curitĂ© intrinsĂšque) : limitation de l'Ă©nergie Ă©lectrique disponible ; nĂ©cessite une barriĂšre Zener ou un isolateur galvanique dans le cĂąblage.
• Ex n (non-Ă©tincelant) : pour la zone 2 uniquement, niveau de protection rĂ©duit.
• Ex t (protection par enveloppe contre les poussiĂšres) : pour les zones 21 et 22.
• Ex p (pressurisation) et Ex m (encapsulation) : modes moins courants sur les avertisseurs mais disponibles sur certains modĂšles.

Un avertisseur avec double mode Ex d/e ou Ex e/t couvre simultanément les contraintes de deux modes de protection, simplifiant la validation documentaire sur les sites complexes.

En pratique, visez au minimum +10 dB(A) au-dessus du bruit ambiant au point d’écoute. Dans les environnements trĂšs bruyants, passer Ă  +15 dB(A) apporte une marge supplĂ©mentaire (EPI, obstacles, propagation).

Non. L’IP66 certifie uniquement l’étanchĂ©itĂ© Ă  la poussiĂšre et aux jets d’eau puissants. En zone classĂ©e, l’équipement doit aussi porter un marquage Ex (ATEX) adaptĂ© (groupe, EPL et classe de tempĂ©rature).

Un marquage ATEX se lit dans l’ordre suivant : le symbole Ex indique la conformitĂ©. Viennent ensuite le mode de protection (d, e, i, t
), puis le groupe (IIA, IIB, IIC pour les gaz ; IIIA, IIIB, IIIC pour les poussiĂšres). La classe de tempĂ©rature (T1 Ă  T6) prĂ©cise la tempĂ©rature de surface maximale admissible. L’EPL (Ga, Gb, Gc, Da, Db, Dc) indique le niveau de protection et donc les zones compatibles. Enfin, le numĂ©ro de certificat et l’organisme notifiĂ© permettent de vĂ©rifier la validitĂ© du document associĂ©.

La mĂ©thode la plus fiable consiste Ă  dĂ©finir des points d’écoute/visĂ©e (postes opĂ©rateurs, zones de circulation) et Ă  vĂ©rifier l’audibilitĂ©/visibilitĂ© en conditions de production, en visant au minimum +10 dB(A) au-dessus du bruit ambiant au point le plus dĂ©favorisĂ©. Les obstacles (machines, cloisons, portes) imposent souvent de multiplier les points de couverture plutĂŽt que d’augmenter uniquement la puissance. Deux sources identiques ajoutĂ©es ne donnent qu’environ +3 dB(A) au total : le placement et la suppression des zones mortes sont donc dĂ©terminants. Un essai terrain avant validation finale reste indispensable.
