Mur anti-bruit pour pompe Ă  chaleur : Ă©cran, caisson ou mur, que choisir ?

Pour réduire le bruit d'une pompe à chaleur, trois solutions sont envisageables : l'écran acoustique, le caisson insonorisant et le mur anti-bruit. L'écran protège une direction précise, le caisson traite plusieurs faces de l'unité extérieure et le mur constitue une protection permanente. Le choix repose sur la propagation du bruit, l'espace disponible et les contraintes de ventilation. Une installation inadaptée peut perturber les échanges d'air et diminuer les performances de la PAC.

Une pompe à chaleur air-air ou air-eau produit principalement des bruits liés au ventilateur et au compresseur. Leur intensité varie selon le modèle, le régime de fonctionnement et les conditions extérieures.

Les nuisances doivent être identifiées avant de sélectionner un dispositif acoustique. Un écran réduit la propagation aérienne, mais il ne traite pas directement les vibrations transmises au bâtiment.

L'unité extérieure d'une PAC génère deux principales sources de bruit :

• Le ventilateur produit un bruit de circulation d'air liĂ© au fonctionnement de l'Ă©quipement.
• Le compresseur gĂ©nère des bruits mĂ©caniques, parfois perceptibles sous forme de bourdonnements.

Ces émissions se propagent jusqu'aux façades, fenêtres, bureaux ou espaces extérieurs voisins. Les surfaces réfléchissantes peuvent augmenter le niveau sonore à certains emplacements.

Les fiches techniques des PAC indiquent généralement la puissance acoustique LwA. Certains fabricants précisent également la pression acoustique LpA à une distance donnée.

Ces deux valeurs ne doivent pas être confondues. La puissance caractérise l'émission de l'appareil, tandis que la pression dépend du point de mesure et de l'environnement.

Les vibrations du compresseur peuvent se transmettre à une dalle, une façade ou des tuyauteries rigides. Elles provoquent alors des bruits perceptibles à l'intérieur du bâtiment.

Ce phénomène concerne notamment les équipements installés sur une toiture technique ou sur une console fixée à une structure légère.

Dans cette situation, un écran ou un caisson acoustique ne constitue pas la première réponse. Le traitement porte sur les fixations, les supports antivibratiles et la désolidarisation des liaisons.

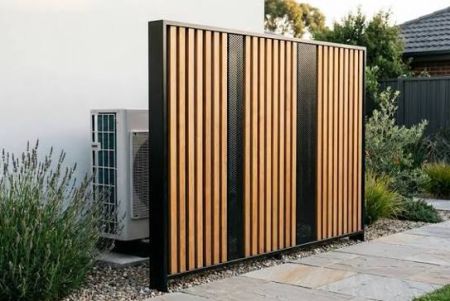

Un écran acoustique pour pompe à chaleur convient lorsque les nuisances se dirigent principalement vers une zone identifiable. Il s'interpose entre l'unité extérieure et le point à protéger.

Cette solution est adaptée aux installations techniques situées près de bureaux, de bâtiments voisins ou d'une limite de propriété. Son efficacité dépend de sa position et de ses dimensions.

L'Ă©cran doit interrompre la propagation directe du bruit entre l'appareil et la zone sensible.

Trois critères déterminent principalement son efficacité :

• La hauteur doit ĂŞtre suffisante pour masquer la source sonore depuis le point Ă  protĂ©ger.
• La longueur doit limiter le contournement du bruit par les extrĂ©mitĂ©s.
• La continuitĂ© des panneaux doit empĂŞcher les passages directs du son au niveau des joints et du sol.

La distance entre l'écran et la PAC doit respecter les dégagements prévus par le fabricant. Un obstacle placé devant le soufflage peut provoquer un recyclage de l'air et dégrader le fonctionnement.

Les écrans acoustiques industriels répondent notamment aux besoins des installations CVC, groupes froids et équipements techniques extérieurs.

Un écran entièrement réfléchissant peut renvoyer les ondes vers une façade voisine. Ce phénomène devient particulièrement gênant dans une cour fermée ou entre plusieurs bâtiments.

Les écrans acoustiques absorbants intègrent des matériaux qui limitent ces réflexions. Les modèles industriels associent généralement des parements métalliques et une âme absorbante protégée contre l'humidité.

Pour une pompe à chaleur, la face absorbante est orientée vers la source lorsque la configuration le justifie. Le fabricant doit préciser les performances d'isolation et d'absorption du panneau.

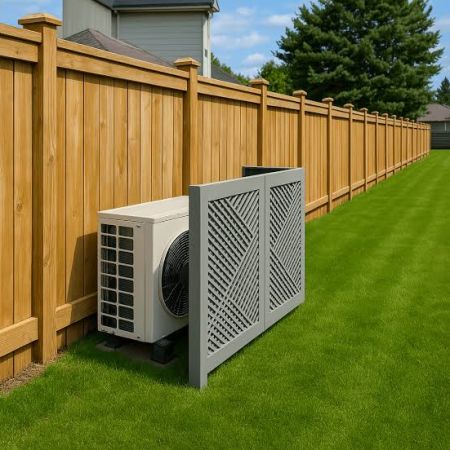

Un mur anti-bruit pour pompe à chaleur convient aux projets nécessitant une séparation permanente entre une installation technique et son environnement.

Il est particulièrement adapté aux équipements implantés en limite de site, aux locaux tertiaires et aux installations comprenant plusieurs unités extérieures.

Un mur en béton ou en maçonnerie limite la transmission directe du bruit grâce à sa masse. Pour fonctionner comme écran acoustique, il doit être suffisamment haut, continu et correctement implanté.

Les murs anti-bruit peuvent également prendre la forme de panneaux préfabriqués ou de clôtures acoustiques spécialement conçues pour l'extérieur.

Une simple clôture ajourée ne remplace pas un ouvrage acoustique. Les passages d'air entre les lames laissent également passer une partie du bruit.

Le choix d'un mur permet de protéger un linéaire plus important qu'un écran placé immédiatement autour de l'appareil.

Un mur maçonné nécessite davantage de travaux qu'un écran modulaire. Plusieurs contraintes doivent être prises en compte :

• Les fondations doivent ĂŞtre adaptĂ©es au poids et Ă  la hauteur de l'ouvrage.
• La portance du sol doit permettre de supporter durablement la structure.
• Les règles d'urbanisme peuvent limiter la hauteur et l'aspect extĂ©rieur du mur.
• La circulation de l'air doit rester suffisante autour des unitĂ©s extĂ©rieures.

Un mur situé devant le rejet du ventilateur peut provoquer une recirculation de l'air évacué.

Lorsque plusieurs unités sont installées à proximité, les dégagements entre appareils et obstacles doivent être étudiés conjointement.

Le caisson anti-bruit pour PAC est adapté aux situations dans lesquelles les émissions sonores doivent être atténuées dans plusieurs directions.

Contrairement à un écran frontal, il entoure partiellement ou largement l'unité extérieure. Sa conception associe des parois acoustiques et des ouvertures permettant le passage de l'air.

Le caisson est notamment envisagé dans les cours techniques et les espaces présentant plusieurs façades exposées au bruit.

Les caissons insonorisants utilisent des panneaux absorbants et des passages d'air conçus pour atténuer le bruit.

Certains modèles intègrent des persiennes acoustiques ou des chicanes. Ces éléments réduisent la propagation sonore sans fermer complètement les entrées et sorties d'air.

Le dimensionnement repose sur trois paramètres :

• Le dĂ©bit d'air nĂ©cessaire au fonctionnement de la pompe Ă  chaleur.
• La direction du soufflage et le positionnement des grilles d'aspiration.
• Les conditions de fonctionnement en chauffage comme en refroidissement.

Une ventilation insuffisante peut entraîner une baisse du rendement, des dysfonctionnements ou des arrêts de sécurité.

Un simple coffrage décoratif fermé ne constitue donc pas un caisson acoustique adapté.

Le caisson doit permettre l'ouverture des panneaux techniques, le nettoyage de l'Ă©changeur et les interventions sur les composants.

Les ouvertures nécessaires aux raccordements et à l'évacuation des condensats doivent également rester accessibles.

Avant l'installation, les principales vérifications portent sur :

• Les dĂ©gagements de ventilation, qui doivent respecter la notice de la PAC.
• Les dimensions intĂ©rieures, qui doivent laisser un accès suffisant pour la maintenance.
• Le système de ventilation, qui doit limiter le recyclage de l'air rejetĂ©.
• Les matĂ©riaux acoustiques, qui doivent rĂ©sister aux conditions d'utilisation extĂ©rieure.

Un modèle doit être sélectionné selon les caractéristiques de la pompe à chaleur et non uniquement selon ses dimensions extérieures.

L'écran constitue une solution ciblée pour une direction de propagation. Le caisson répond à des contraintes acoustiques multidirectionnelles, sous réserve d'une ventilation correctement étudiée.

Le mur convient davantage aux séparations permanentes et aux installations techniques de grande longueur.

Un écran acoustique est généralement adapté lorsqu'une seule façade ou une zone voisine doit être protégée.

Il offre une intervention localisée et facilite l'accès à l'équipement. En revanche, il ne traite pas nécessairement les émissions qui contournent ses extrémités.

Un caisson ventilé devient pertinent lorsque le bruit se réfléchit sur plusieurs façades.

Le traitement peut ĂŞtre plus complet qu'un simple Ă©cran, mais il exige une Ă©tude de la circulation d'air. L'installation doit rester compatible avec les prescriptions techniques du fabricant.

Un mur acoustique est adapté lorsqu'une implantation regroupe plusieurs unités extérieures.

Il permet de protéger une zone étendue et de traiter les nuisances sur un linéaire continu. Son efficacité dépend cependant de la hauteur des équipements et de la position des bâtiments exposés.

La réduction du bruit à la source permet parfois de limiter les dimensions du dispositif acoustique nécessaire.

Les interventions concernent principalement l'implantation de la PAC, la transmission des vibrations et les conditions de fonctionnement.

Une pompe à chaleur placée dans un angle ou près de plusieurs surfaces réfléchissantes peut générer davantage de nuisances à proximité.

L'orientation de l'unité doit tenir compte des ouvertures, des bâtiments voisins et des zones sensibles.

Les dégagements doivent correspondre aux prescriptions du constructeur. Les distances fixes proposées pour toutes les PAC ne constituent pas une référence fiable.

Un emplacement dégagé facilite la circulation de l'air et peut réduire les réflexions sonores.

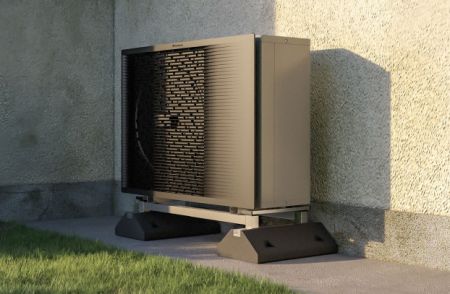

Les plots et supports antivibratiles réduisent la transmission des vibrations lorsqu'ils sont correctement dimensionnés.

Deux interventions peuvent être envisagées :

• La pose de supports antivibratiles adaptĂ©s Ă  la masse de l'appareil, Ă  sa frĂ©quence de fonctionnement et Ă  la rigiditĂ© du support.
• La dĂ©solidarisation des raccordements frigorifiques ou hydrauliques pour limiter la transmission des vibrations aux structures.

Ces traitements sont particulièrement pertinents pour les unités installées sur une toiture ou près de locaux sensibles.

Les pompes à chaleur utilisées dans le cadre d'une activité professionnelle peuvent relever des règles applicables aux bruits de voisinage, selon la nature de l'installation.

L'article R.1336-7 du Code de la santé publique prévoit des valeurs limites d'émergence sonore :

• 5 dB(A) le jour, entre 7 h et 22 h.
• 3 dB(A) la nuit, entre 22 h et 7 h.

Ces valeurs sont accompagnées de corrections liées à la durée du bruit. Leur application dépend aussi des conditions définies par l'article R.1336-6.

Certains sites industriels soumis au régime des installations classées peuvent relever de prescriptions acoustiques spécifiques.

Une étude acoustique permet d'évaluer les émissions dans les conditions réelles d'exploitation. Elle sert à déterminer si une correction à la source, un écran, un caisson ou un mur est nécessaire.

La conformité doit être évaluée sur les niveaux mesurés aux emplacements concernés, et non uniquement sur les performances annoncées par le fabricant du dispositif anti-bruit.
