Construction de mur anti-bruit autoroutier : comment ça marche ?

La construction d'un mur anti-bruit autoroutier commence par une étude acoustique destinée à déterminer les nuisances à réduire. Le bureau d'études définit ensuite la hauteur, la longueur, les matériaux et les fondations de l'ouvrage. Les travaux comprennent la préparation du terrain, l'installation des structures porteuses et la pose des panneaux. Un contrôle acoustique permet enfin de vérifier les performances obtenues. Ce type de chantier nécessite une organisation adaptée au trafic autoroutier et aux contraintes de sécurité.

Un mur anti-bruit limite la propagation directe du bruit entre la chaussĂ©e et les bâtiments exposĂ©s. Il forme une barrière physique qui crĂ©e une zone de protection acoustique derrière l'ouvrage.

L'efficacité dépend principalement de la géométrie du mur et de ses caractéristiques acoustiques. Une partie des ondes contourne toujours l'obstacle par le haut ou par ses extrémités.

Le mur coupe le trajet direct des ondes sonores entre les véhicules et les habitations. Le bruit restant atteint principalement les récepteurs par diffraction au-dessus de l'écran et autour de ses extrémités.

Trois paramètres influencent cette protection :

• La hauteur du mur dĂ©termine la quantitĂ© de bruit susceptible de contourner son sommet.
• La longueur de l'Ă©cran limite la propagation sonore par ses extrĂ©mitĂ©s.
• La position de l'ouvrage influence la zone protĂ©gĂ©e, notamment selon sa proximitĂ© avec la chaussĂ©e.

Un écran situé près de la source sonore peut offrir une protection efficace avec une hauteur inférieure à celle d'un ouvrage implanté plus loin, selon la configuration.

Un écran réfléchissant bloque la transmission directe du bruit, mais renvoie une partie de l'énergie sonore vers la chaussée.

Cette réflexion peut devenir problématique lorsque des bâtiments sont présents de l'autre côté de l'autoroute ou lorsque deux écrans se font face.

Les Ă©crans acoustiques absorbants comportent un parement destinĂ© Ă  rĂ©duire les rĂ©flexions. Les modèles rĂ©flĂ©chissants restent possibles lorsque l'Ă©tude acoustique montre que les rĂ©flexions ne dĂ©gradent pas la situation des zones voisines.

Le choix repose donc sur la configuration des lieux et les niveaux sonores Ă  respecter.

Le dimensionnement repose sur une étude acoustique préalable. Elle permet d'évaluer les niveaux sonores existants et de simuler les effets de plusieurs configurations d'écrans.

Les caractéristiques du trafic et la topographie sont examinées avant de déterminer la hauteur et la longueur de l'ouvrage.

Le bureau d'études collecte les données nécessaires à la modélisation acoustique.

Les paramètres étudiés comprennent notamment :

• Le trafic journalier, en distinguant les vĂ©hicules lĂ©gers et les poids lourds.
• La vitesse de circulation, qui influence les Ă©missions sonores des vĂ©hicules.
• Le revĂŞtement routier, dont les caractĂ©ristiques modifient le bruit de roulement.
• La topographie, notamment lorsque l'autoroute se trouve en remblai ou en dĂ©blai.
• La position des bâtiments, en tenant compte de leurs distances et de leurs hauteurs.

Une autoroute construite sur un remblai peut exposer plusieurs niveaux de façades. Un écran de faible hauteur risque alors de laisser passer une partie importante du bruit vers les étages supérieurs.

La hauteur d'un écran est calculée pour atteindre les objectifs acoustiques définis pour les bâtiments à protéger.

Un mur de 2 mètres n'assure pas automatiquement une protection suffisante. Les ouvrages peuvent atteindre plusieurs mètres selon le relief, les niveaux sonores et la position des habitations.

La longueur doit également limiter les contournements latéraux. Les interruptions liées aux accès et aux contraintes de voirie nécessitent une attention particulière.

Le bureau d'Ă©tudes compare plusieurs configurations avant de retenir les dimensions et l'implantation de l'Ă©cran.

Les murs anti-bruit autoroutiers utilisent principalement des panneaux en béton, en métal ou en matériaux composites. Certaines sections peuvent intégrer des éléments transparents.

Le matériau doit assurer les performances acoustiques prévues tout en résistant aux charges mécaniques et aux conditions d'exploitation.

Les panneaux absorbants sont retenus lorsque les réflexions sonores doivent être limitées. Les dispositifs transparents répondent surtout aux contraintes de visibilité et de luminosité.

Les panneaux en béton conviennent aux ouvrages exposés durablement aux intempéries et aux contraintes mécaniques.

Les murs anti-bruit en blocs absorbants de bĂ©ton associent une fonction de protection contre la transmission sonore et un traitement des rĂ©flexions.

Certains systèmes utilisent un parement absorbant à base de béton de bois, associé à une structure porteuse en béton armé.

Ces éléments sont généralement préfabriqués puis assemblés sur le chantier. Leur poids nécessite des engins de levage et des structures porteuses dimensionnées en conséquence.

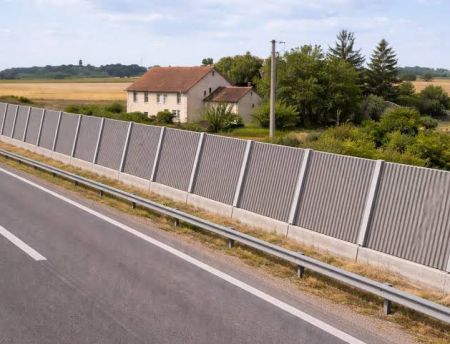

Les écrans métalliques utilisent des éléments préfabriqués installés entre des poteaux porteurs.

Les versions absorbantes peuvent associer une tôle perforée, une âme en laine minérale et un parement de protection.

Les panneaux anti-bruit extĂ©rieurs prĂ©sentent des dimensions et des compositions adaptĂ©es aux contraintes de chaque projet.

La modularité facilite le remplacement local d'un élément endommagé. Les fixations et les protections anticorrosion doivent cependant résister aux conditions d'exposition du site.

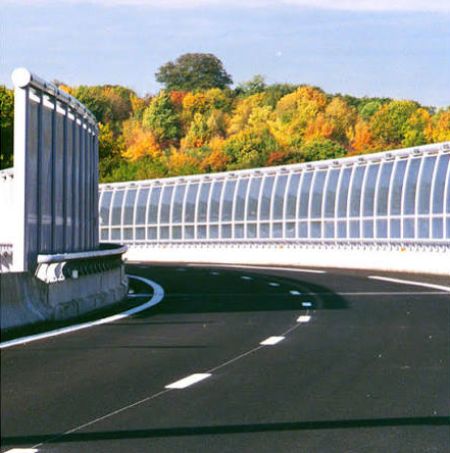

Les panneaux transparents en verre ou en PMMA permettent de conserver les vues et la luminosité. Ils sont particulièrement utiles sur certaines sections urbaines.

Ces écrans peuvent nécessiter des marquages pour réduire les risques de collision des oiseaux. Leur entretien comprend également le nettoyage des surfaces.

Lorsque l'emprise disponible est suffisante, un merlon de terre peut remplacer ou compléter une structure verticale.

Une solution associant un talus et un Ă©cran permet d'adapter la protection au relief tout en limitant parfois la hauteur de la partie rigide.

Après les études acoustiques, la construction comprend la conception technique, les travaux de génie civil et l'installation des panneaux.

La méthode de réalisation dépend notamment du type de fondations, de l'accessibilité des accotements et des contraintes de circulation.

Le bureau d'études établit les documents nécessaires à la construction.

Les Ă©tudes concernent principalement :

• L'implantation exacte du mur et les dimensions des diffĂ©rents tronçons.
• Les caractĂ©ristiques gĂ©otechniques pour dimensionner les fondations.
• Les rĂ©seaux enterrĂ©s afin d'Ă©viter les conflits avec les terrassements.
• Les charges mĂ©caniques liĂ©es au vent, au poids propre et aux autres actions prĂ©vues.
• Les dispositifs de sĂ©curitĂ© routière situĂ©s Ă  proximitĂ© de l'ouvrage.

Les résultats permettent de sélectionner les solutions de fondation et de préciser les conditions de montage.

Les fondations transmettent les efforts de l'écran au sol. Elles doivent reprendre le poids de l'ouvrage, les charges de vent et les autres sollicitations prévues au dimensionnement.

Selon les conditions du terrain, plusieurs solutions peuvent être envisagées :

• Les fondations superficielles conviennent lorsque la portance du sol et l'espace disponible le permettent.
• Les fondations profondes peuvent ĂŞtre retenues lorsque les couches superficielles prĂ©sentent une rĂ©sistance insuffisante.
• Les fondations autostables peuvent rĂ©pondre Ă  certaines contraintes d'emprise ou de rĂ©seaux enterrĂ©s.

Les poteaux porteurs sont ensuite installés et contrôlés avant la mise en place des panneaux.

La conception des fixations doit garantir la stabilité de l'assemblage pendant toute la durée d'exploitation.

Les panneaux préfabriqués sont généralement transportés sur le chantier puis installés à l'aide d'engins de levage.

Les éléments sont positionnés entre les poteaux ou fixés selon le système constructif retenu.

Les contrĂ´les de pose portent notamment sur :

• L'alignement des panneaux, pour respecter les dimensions prĂ©vues.
• La continuitĂ© acoustique, afin de limiter les passages directs du bruit.
• Les fixations, qui doivent reprendre les charges de l'ouvrage.
• Les joints et raccordements, qui doivent respecter les prescriptions du fabricant.

Une attention particulière est portée aux jonctions entre les panneaux, aux raccordements avec les ouvrages existants et aux éventuelles ouvertures techniques.

Un chantier autoroutier doit maintenir des conditions de circulation compatibles avec la sécurité des usagers et des intervenants.

Les contraintes concernent principalement les accès, les dispositifs de retenue, les engins de levage et la proximité des voies ouvertes.

La pose d'écrans nécessite parfois une neutralisation temporaire de la bande d'arrêt d'urgence (BAU) ou une réduction de la largeur des voies.

Le phasage dépend du trafic et de l'espace disponible.

Les interventions peuvent être organisées de nuit pour limiter les perturbations. Des séparateurs modulaires permettent alors de protéger la zone de chantier.

Les opérations de levage doivent tenir compte des distances de sécurité et du gabarit des équipements.

Les réseaux situés sous les accotements peuvent limiter les terrassements nécessaires aux fondations.

L'utilisation de solutions autostables doit être justifiée par une étude technique. Elle ne constitue pas une solution applicable à tous les chantiers.

La proximité d'une glissière de sécurité nécessite également de vérifier les distances de fonctionnement du dispositif de retenue.

L'écran peut être implanté derrière une barrière ou associé à un système constructif spécifiquement conçu et évalué pour cette configuration.

Le choix doit préserver les performances de sécurité routière du dispositif existant.

Les Ă©crans de protection contre le bruit routier doivent respecter les exigences techniques applicables Ă  leur utilisation.

Plusieurs normes européennes encadrent leurs performances :

• NF EN 1793 : cette sĂ©rie de normes concerne notamment les caractĂ©ristiques acoustiques des dispositifs de rĂ©duction du bruit routier.
• NF EN 1794 : cette sĂ©rie porte sur les performances non acoustiques, notamment certaines caractĂ©ristiques mĂ©caniques et de sĂ©curitĂ©.
• NF EN 14388 : cette norme dĂ©finit les spĂ©cifications des dispositifs de rĂ©duction du bruit du trafic routier.

Les produits concernés doivent satisfaire aux exigences européennes relatives au marquage CE.

Les fabricants fournissent les informations nécessaires à l'évaluation des performances déclarées. Ces documents permettent au maître d'œuvre de vérifier la compatibilité des panneaux avec les exigences du projet.

Le dimensionnement des structures porteuses et des fondations repose également sur les règles de calcul applicables aux ouvrages de génie civil.

Un écran correctement dimensionné peut réduire sensiblement les niveaux sonores mesurés derrière l'ouvrage.

Dans des configurations favorables, le gain acoustique peut atteindre environ 15 dB pour des bâtiments proches de la protection. Cette valeur ne constitue toutefois pas une performance garantie pour chaque projet.

Le résultat dépend notamment de la hauteur, de la longueur, de la position des récepteurs et de la continuité du mur.

Après installation, des vérifications permettent de contrôler les performances de l'ouvrage.

Selon les objectifs contractuels, les contrôles peuvent comprendre des mesures acoustiques, des essais sur les dispositifs ou des comparaisons avec les prévisions de l'étude.

Les résultats doivent être interprétés en tenant compte du trafic et des conditions météorologiques.

Si certains bâtiments restent exposés à des niveaux excessifs, des interventions complémentaires peuvent être étudiées.

Un écran routier protège moins efficacement certains étages lorsque les fenêtres restent au-dessus de la zone d'ombre acoustique.

Dans ces situations, des travaux d'isolation des façades peuvent compléter la protection extérieure.

Ils concernent notamment les fenêtres, les entrées d'air et les éléments constructifs contribuant à la transmission du bruit.

Ces interventions sont définies à partir des résultats acoustiques attendus et des besoins propres à chaque bâtiment.

Le chantier réalisé sur l'autoroute A55 à Martigues en 2019 illustre les contraintes rencontrées lors de l'installation d'écrans en bordure d'une autoroute en exploitation.

Le projet concernait un tronçon construit en remblai, supportant environ 70 000 véhicules par jour. Les habitations situées de part et d'autre de l'autoroute étaient exposées aux nuisances du trafic.

Les principales caractéristiques de l'opération étaient les suivantes :

La présence de réseaux enterrés empêchait de recourir facilement à des fondations profondes. Une structure autostable en béton a donc été dimensionnée pour supporter les écrans sans terrassement important.

Les panneaux ont été préfabriqués avant le début des interventions sur site. La pose a nécessité une neutralisation des bandes d'arrêt d'urgence et des aménagements temporaires de circulation.

Des essais acoustiques ont été réalisés le 8 août 2019, après l'installation des panneaux.

Ce chantier montre comment les choix de fondations, de matériaux et de phasage sont adaptés aux contraintes réelles d'une infrastructure autoroutière.
