Guide des dimensions des cuves IBC : formats, capacités et encombrement

💡 L'essentiel à retenir :

• Les dimensions d'une cuve IBC (ou GRV) varient selon la capacité, le fabricant et la configuration de la palette. Un IBC 1000 L présente typiquement une base de 1 200 × 1 000 mm et une hauteur hors-tout comprise entre 1 150 mm et 1 250 mm, mais ces valeurs peuvent différer d'un modèle à l'autre : toujours vérifier la fiche technique.
• L'encombrement au sol se calcule avec la formule : longueur (m) × largeur (m). Pour une base de 1,20 × 1,00 m, l'empreinte est de 1,20 m² — à laquelle s'ajoutent les marges de circulation et d'accès à la vanne.
• Une porte de 80 cm de passage utile ne permet pas de faire entrer un IBC 1000 L sur palette 1 200 × 1 000 mm ; une porte de 90 cm reste juste : prévoir a minima 1 050–1 100 mm de passage utile, manutention comprise.
• Le gerbage n'est jamais autorisé par défaut : il est conditionné à l'homologation fabricant, au type de liquide, à l'état plein ou vide de la cuve inférieure, et à la résistance de la cage ou du châssis.
• Pour estimer le nombre d'IBC dans un conteneur 20 pieds, appliquer la méthode : surface utile interne du conteneur ÷ empreinte au sol d'un IBC × coefficient d'occupation, puis vérifier la hauteur disponible et la charge admissible.
• La conformité ADR/ONU est obligatoire pour le transport de matières dangereuses : le code UN figurant sur le marquage de la cuve détermine les produits autorisés, les volumes maximaux et les conditions de transport à respecter impérativement.

Les dimensions des cuves IBC (Intermediate Bulk Container, appelées aussi GRV – Grands Récipients Vrac) constituent le premier critère à vérifier avant tout achat ou remplacement. Un acheteur, responsable HSE ou logisticien doit s'assurer que la cuve passera dans les portes, s'intégrera sous les plafonds, circulera avec les transpalettes disponibles et tiendra dans les camions ou conteneurs prévus. Ce guide compile des fourchettes dimensionnelles typiques observées sur le marché, accompagnées de la méthode pour calculer l'encombrement au sol, planifier le transport et identifier les contraintes de sécurité. Toutes les valeurs citées restent indicatives : les dimensions hors-tout varient selon le fabricant, le modèle, la palette et les options de protection. La fiche technique du modèle retenu reste la seule source fiable pour toute décision d'achat.

Les dimensions d’une cuve IBC varient selon sa capacité, avec des formats plus ou moins compacts selon les contraintes de stockage, de passage et de manutention.

La fiche technique indique généralement plusieurs types de dimensions qu'il ne faut pas confondre. La dimension hors-tout correspond à la cote maximale de la cuve entièrement assemblée, palette comprise, avec toutes ses protections et la vanne en position fermée. Cette cote est toujours supérieure à la dimension du corps de cuve seul.
Les points à relever systématiquement sur la fiche technique sont :

• La longueur × largeur × hauteur hors-tout, exprimées en millimètres, qui servent au calcul d'encombrement et au passage de porte.
• La hauteur de vanne, parfois non intégrée dans la hauteur déclarée mais qui modifie le dégagement au sol nécessaire.
• La masse à vide (cage + cuve + palette), car elle conditionne la manutention et la charge admissible au sol.
• Les points de levage ou de fourche, qui déterminent la compatibilité avec le chariot ou transpalette utilisé en entrepôt.

L'encombrement au sol d'une cuve IBC se calcule par la formule : encombrement (m²) = longueur (m) × largeur (m). Pour un IBC 1 000 L avec une base de 1,20 m × 1,00 m, le résultat est 1,20 m². Ce chiffre représente l'empreinte physique minimale de la cuve posée sur le sol, sans tenir compte des dégagements opérationnels.

Un transpalette manuel standard présente une largeur de l'ordre de 530–700 mm. La largeur d'allée de circulation doit permettre à l'engin de manœuvrer face à la vanne sans interférer avec une cuve adjacente. En stockage serré, une allée d'au moins 1 500 mm entre deux rangées de cuves constitue un minimum opérationnel courant, à valider selon le matériel de manutention retenu.
La vanne de soutirage se situe généralement en partie basse de la cuve, à une hauteur de 100 à 250 mm du sol selon les modèles. Un bac de rétention surélève mécaniquement la cuve, ce qui modifie la hauteur totale et peut contraindre le raccordement des tuyaux. La fiche technique du fabricant indique la position exacte et le type de vanne.

La hauteur hors-tout d'un IBC 1 000 L oscille typiquement entre 1 150 mm et 1 250 mm selon le fabricant et la configuration. Un IBC 1 200–1 250 L peut dépasser 1 400 mm. Ces valeurs s'entendent avec la palette intégrée. La hauteur avec le couvercle de remplissage ouvert doit également être vérifiée dans les locaux à plafond bas.

La palette IBC ou châssis de base constitue le socle structurel de la cuve. Elle intègre les fourreaux de manutention et détermine l'empreinte au sol. Deux grandes empreintes coexistent sur le marché européen.
Le format 1 200 × 1 000 mm est le plus répandu pour les IBC 1 000 L. Il offre une base stable et une empreinte compatible avec les racks de stockage à entraxe standard. Son encombrement au sol est de 1,20 m². Ce format se manipule dans les deux sens de fourche sur une palette standard, ce qui facilite la logistique en entrepôt.
Le format 1 200 × 800 mm correspond à la palette euro (EUR/EPAL). Il s'utilise principalement pour les cuves de 600 L à 800 L, et parfois pour des IBC 1 000 L de conception compacte. Son empreinte au sol est de 0,96 m². Ce format présente un avantage de largeur sur les quais de chargement et dans les camions équipés pour la palette EUR, mais il réduit la stabilité latérale de la cuve.
Des variantes existent selon les fabricants et les marchés. Certains IBC 1 000 L proposent une base de 1 100 × 1 100 mm ou 1 200 × 1 200 mm. La grille de choix entre formats repose sur trois critères : la contrainte de largeur de porte ou d'allée, la compatibilité avec le système de racks ou de stockage en place, et la cohérence avec les formats de palette habituellement utilisés dans la chaîne logistique.

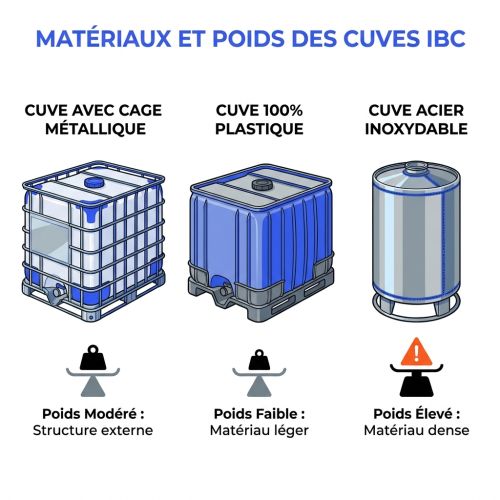

L'IBC full plastic (plastique renforcé sans cage métallique) présente un poids à vide inférieur, de l'ordre de 35 kg à 55 kg pour 1 000 L. Il offre une résistance chimique globale plus homogène (pas de risque de corrosion de la cage) mais ses capacités de gerbage sont généralement plus limitées. Ce format convient aux milieux agressifs chimiquement ou à forte contrainte d'hygiène.
L'IBC en acier inoxydable est réservé aux produits alimentaires, pharmaceutiques ou chimiques nécessitant une compatibilité inox. Son poids à vide est nettement plus élevé, typiquement entre 120 kg et 200 kg ou plus selon la contenance et l'épaisseur. Cet écart de masse impacte directement la charge admissible au sol et le choix du matériel de manutention.

• Pour un camion porteur ou semi-remorque, la surface utile de chargement est généralement de l'ordre de 33 à 36 m² pour une semi-remorque standard de 13,6 m de longueur interne. En divisant cette surface par l'empreinte d'un IBC 1 000 L sur palette 1 200 × 1 000 mm (1,20 m²), on obtient un maximum théorique d'environ 27 à 30 unités. En pratique, les jeux de manœuvre, les points d'arrimage, les taquets de sol et l'organisation des rangées réduisent ce chiffre à 20–25 unités, selon le plan de chargement retenu.

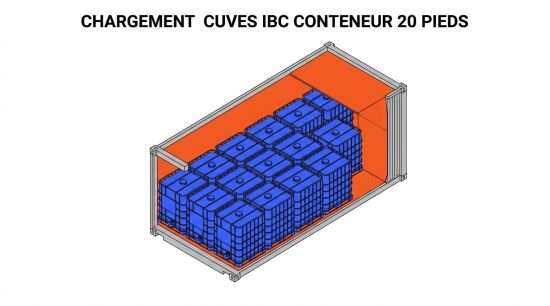

• Pour un conteneur 20 pieds ISO (longueur interne ≈ 5,90 m, largeur interne ≈ 2,35 m, hauteur interne ≈ 2,39 m), la surface utile est d'environ 13,8 m². Avec une empreinte de 1,20 m² par IBC, le maximum théorique est de 11 unités. La hauteur interne du conteneur (2 390 mm) est compatible avec un IBC 1 000 L (hauteur ≈ 1 200 mm), mais ne permet pas le gerbage. Le nombre réel chargeable tourne généralement autour de 9 à 10 unités selon la configuration.
• Pour un conteneur 40 pieds ISO (longueur interne ≈ 12,03 m), la surface utile avoisine 28 m², soit un potentiel théorique de 23 unités et un chargement réel de l'ordre de 20 unités.

Pour fiabiliser toute estimation de chargement, les informations suivantes sont nécessaires :
Les dimensions hors-tout exactes de l'IBC (longueur × largeur × hauteur), avec saillies et protections. Les dimensions internes utiles du conteneur ou du camion (longueur, largeur, hauteur disponible), et non les cotes externes. La masse totale chargée par IBC (masse à vide + masse du liquide), à rapprocher de la charge utile du véhicule et de la charge admissible au sol. La compatibilité ADR si les produits transportés sont classifiés matières dangereuses, avec les contraintes d'arrimage et de documents de transport associées.

Toute cuve IBC destinée au transport de matières dangereuses doit porter un marquage UN (code ONU) attestant son homologation selon le règlement ADR pour le transport routier. Ce marquage précise la nature de l'emballage, les types de produits autorisés (liquides, solides, matières corrosives, inflammables, etc.), la densité maximale et le volume nominal. Utiliser une cuve IBC non homologuée pour transporter une matière dangereuse constitue une non-conformité réglementaire susceptible d'engager la responsabilité civile et pénale de l'expéditeur et du transporteur.

La compatibilité chimique doit être vérifiée entre le produit stocké et les matériaux constitutifs de la cuve. Le PEHD résiste bien à de nombreux acides dilués, bases et solvants, mais il est perméable à certains hydrocarbures aromatiques et sensible aux oxydants forts. L'acier inoxydable 316L offre une résistance supérieure aux acides et aux produits alimentaires, mais reste sensible aux chlorures concentrés. Les joints d'étanchéité (vanne, couvercle) doivent être vérifiés spécifiquement : un joint EPDM n'est pas interchangeable avec un joint PTFE selon les produits concernés.
Les limites de température sont fixées par le fabricant dans la fiche technique. Le PEHD supporte généralement de -20 °C à +50 °C en utilisation courante, mais une exposition prolongée aux UV dégrade ses propriétés mécaniques. L'acier inoxydable tolère des plages plus larges, mais les dilatations thermiques influencent la pression interne de la cuve.
La mise à la terre est obligatoire pour les cuves IBC contenant des liquides inflammables ou des produits susceptibles de générer des charges électrostatiques lors du remplissage ou de la vidange. Elle se réalise par une connexion électrique entre la cage métallique ou le châssis de la cuve et un piquet de terre ou un réseau de mise à la terre du bâtiment. La résistance de mise à la terre visée est en général inférieure à 10 ohms, selon les prescriptions de sécurité incendie applicables.
La rétention des IBC contenant des liquides dangereux pour l'environnement (hydrocarbures, solvants, acides) est réglementée. Le volume de rétention minimal correspond généralement au volume total de la plus grande cuve présente dans la zone, ou à un pourcentage du volume total stocké selon la réglementation ICPE applicable. Un bac de rétention adapté doit être chimiquement compatible avec le produit stocké.

Un IBC 1 000 L sur palette 1 200 × 1 000 mm ne passe pas par une porte de 80 cm ni par une porte de 90 cm de passage utile. La largeur hors-tout de la cuve atteint typiquement 1 000 à 1 200 mm selon le sens de passage. Pour manœuvrer en toute sécurité, un passage utile d'au moins 1 050–1 100 mm est nécessaire. Un IBC 600 L sur base 1 000 × 800 mm peut passer par une porte de 90 cm dans le bon sens, mais cela reste très juste : la vérification de la cote exacte sur la fiche technique s'impose avant tout essai.

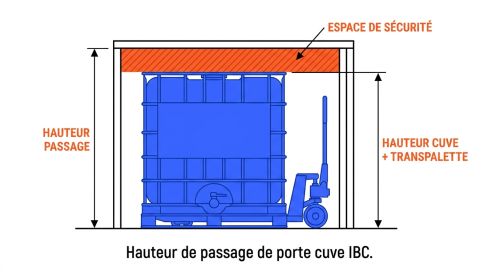

Un IBC 1 000 L mesure typiquement entre 1 150 mm et 1 250 mm de hauteur hors-tout. Le passage sous un plafond à 2 000 mm est donc théoriquement envisageable au repos, mais la manutention au transpalette ou au chariot élévateur impose une marge de levage supplémentaire incompatible avec une hauteur de 2 m. La cuve peut être poussée manuellement sous un plafond de 2 m, mais son utilisation normale avec matériel de manutention motorisé nécessite une hauteur libre d'au moins 2 400–2 600 mm.

Oui, la cuve IBC 600 L est disponible dans le commerce. Elle présente une base typique de 1 000 × 800 mm ou 1 200 × 800 mm et une hauteur hors-tout généralement comprise entre 1 050 mm et 1 150 mm. Elle s'utilise lorsque les contraintes dimensionnelles du site imposent une empreinte réduite ou un volume de stockage inférieur au 1 000 L standard. Les caractéristiques exactes varient selon le fabricant : consulter la fiche technique pour les cotes hors-tout et le poids à vide.

La capacité nominale supérieure des modèles 1 200–1 250 L s'obtient principalement par une hauteur de cuve plus importante : la hauteur hors-tout dépasse généralement 1 350–1 450 mm, contre 1 150–1 250 mm pour un 1 000 L. La base au sol reste souvent identique (1 200 × 1 000 mm). Ce surplus de hauteur impacte directement la compatibilité sous plafond, les possibilités de gerbage et le centre de gravité lors de la manutention. L'IBC 1 000 L reste le format le plus standard et le mieux adapté aux contraintes de hauteur courantes en entrepôt.

La cage métallique galvanisée protège mécaniquement la cuve PEHD, autorise le gerbage sous conditions et offre une résistance aux chocs élevée. L'IBC full plastic (sans cage) présente un poids à vide plus faible (35–55 kg contre 50–75 kg), une résistance chimique globalement homogène sans risque de corrosion sur l'armature, et une meilleure compatibilité dans les milieux humides agressifs. En revanche, ses capacités de gerbage sont limitées et il offre moins de rigidité structurelle. Le choix se fait selon les contraintes chimiques, les exigences de gerbage et les conditions de manutention sur site.

Le volume nominal correspond à la capacité inscrite sur la cuve (ex. : 1 000 L). Le volume utile est la quantité réellement chargeable en exploitation, toujours inférieure au nominal. Cet écart existe pour trois raisons principales : la règle de remplissage maximal autorisé (généralement 97 % du volume nominal pour les liquides, selon les contraintes ADR et les recommandations fabricants), l'expansion thermique du liquide stocké (un liquide chaud occupe un volume supérieur), et le volume occupé par la vanne, le raccordement et l'espace de dégazage. En pratique, le volume utile d'un IBC 1 000 L est souvent de l'ordre de 960 à 970 litres.

Il n'existe pas de standard unique imposé réglementairement. Le format 1 200 × 1 000 mm est la base la plus répandue sur le marché pour les IBC 1 000 L en Europe, mais des variantes existent : 1 100 × 1 100 mm, 1 200 × 1 200 mm, ou 1 200 × 800 mm selon les fabricants et les marchés. Le choix de la base impacte l'encombrement au sol, la compatibilité avec les racks et les systèmes de rétention existants, ainsi que l'optimisation du chargement en transport.

Le gerbage n'est autorisé que si le fabricant le prévoit explicitement dans la documentation technique du modèle concerné. Les conditions habituelles sont : la cuve du dessous peut être pleine ou vide selon les spécifications, la cuve du dessus doit être vide ou partiellement remplie dans la limite de charge, le sol doit être plan et rigide. Le gerbage d'IBC pleins impose de vérifier la charge admissible sur la cage inférieure et la stabilité de l'ensemble. Tout gerbage non homologué par le fabricant engage la responsabilité de l'exploitant.

La méthode : diviser la surface utile interne du conteneur (environ 13,8 m² pour un 20 pieds) par l'empreinte au sol d'un IBC (1,20 m² pour un 1 000 L sur palette 1 200 × 1 000 mm), ce qui donne un maximum théorique de 11 unités. En tenant compte des jeux de manœuvre et des espaces d'arrimage, le nombre réel chargeable se situe généralement autour de 9 à 10 unités. La hauteur interne d'un conteneur 20 pieds standard (environ 2 390 mm) ne permet pas le gerbage d'IBC 1 000 L.

Les cuves IBC en PEHD supportent généralement des plages de température de -20 °C à +50 °C. Une exposition prolongée aux rayonnements UV dégrade progressivement le PEHD et peut fragiliser la cuve. Certains fabricants proposent des cuves avec protection UV renforcée ou des housses de protection. Le stockage extérieur de matières dangereuses est soumis à la réglementation ICPE et impose des zones de rétention adaptées, des règles d'éloignement et des dispositifs de sécurité incendie spécifiques.
