Test de l’or sans acide | Méthodes et appareils

Pourquoi aucun test maison ne donne une certitude absolue ?
Quels outils réunir avant de commencer les tests ?
Comment lire et interpréter les poinçons sur un bijou ?
Que prouve vraiment le test à l'aimant ?
Comment mesurer la densité d'un bijou par déplacement d'eau ?
Comment inspecter visuellement un bijou pour détecter un placage ?
Le test sur céramique est-il utile ?
Le test du son pour les pièces d'or
Quelles méthodes populaires sont peu fiables ou risquées ?
Quels cas particuliers méritent une attention spécifique ?
Quand demander une analyse professionnelle ?

💡 Ce qu'il faut retenir :

Tester l'or sans acide repose sur plusieurs méthodes non chimiques combinées : vérification des poinçons (750 pour 18K, 585 pour 14K, 417 pour 10K), test à l'aimant, mesure de densité par déplacement d'eau et inspection visuelle des zones d'usure.
Aucun test maison n'est infaillible : un poinçon peut être falsifié, un métal non magnétique peut imiter l'or, et la mesure de densité donne des résultats faussés sur les bijoux creux, multimatériaux ou sertis de pierres.
Le test de densité est le plus mesurable à la maison : la densité de l'or pur est de 19,32 g/ml ; un bijou en or 18K affiche environ 15 à 16,5 g/ml selon son alliage, ce qui reste très au-dessus du cuivre (8,9 g/ml) ou du laiton (8,5 g/ml).
Une balance précise au 0,01 g et une éprouvette graduée sont nécessaires pour obtenir une mesure de densité exploitable à domicile.
Le test à l'aimant fonctionne comme filtre rapide : une attraction franche signale la présence de métaux ferreux, mais l'absence d'attraction ne prouve pas que l'objet est en or.
Pour toute valeur significative (vente, assurance, succession), l'analyse XRF par un bijoutier ou un expert est la seule méthode non destructive fiable ; elle donne la composition en quelques secondes sans abîmer le bijou.

Vérifier si un bijou, une pièce ou un objet contient de l’or peut se faire sans utiliser d’acide ni de réactif chimique. Les méthodes disponibles reposent sur l’observation des poinçons, le test magnétique, la mesure de densité, les appareils électroniques ou l’analyse instrumentale. Leur niveau de précision varie selon la composition de l’objet, son placage éventuel et la méthode employée. Un analyseur de métaux et d’alliages, notamment à fluorescence X (XRF), permet de mesurer la composition élémentaire sans détériorer la pièce. Cette page présente les principaux tests de l’or sans acide, leurs limites et les situations dans lesquelles une analyse instrumentale devient nécessaire avant une vente, une succession, une expertise ou un contrôle professionnel.

Devis pour une analyseur de métaux et d'alliages

Pourquoi aucun test maison ne donne une certitude absolue ?

Avant de commencer à tester un bijou, il est utile de comprendre pourquoi les méthodes sans acide restent des indicateurs et non des preuves.La plupart des tests maison mesurent uniquement la surface ou le comportement global de l'objet. Un bijou plaqué or présente une couche d'or en surface de quelques microns posée sur un métal de base (souvent cuivre ou laiton). Cette couche passe la majorité des contrôles visuels et répond à l'aimant exactement comme de l'or massif. Un poinçon peut être gravé frauduleusement sur n'importe quel métal. L'or blanc est souvent recouvert d'une couche de rhodium qui modifie couleur et comportement visuel. Enfin, les bijoux en alliage d'or (18K, 14K, 9K) mélangent l'or à d'autres métaux, ce qui modifie la densité, la couleur et parfois le comportement magnétique des fermoirs ou attaches en acier.Ces réalités expliquent pourquoi il faut toujours croiser plusieurs indices avant de tirer une conclusion.

Voir nos analyseurs de métaux et d'alliages

Vous êtes fournisseur de analyseur de métaux et d’alliages ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels outils réunir avant de commencer les tests ?

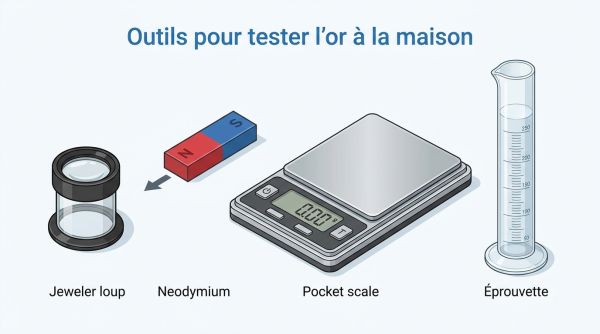

Quelques équipements simples améliorent significativement la précision et évitent d'abîmer l'objet testé.

Une loupe grossissante (x10 minimum) ou une lampe loupe pour lire les poinçons sans erreur.
Un aimant néodyme puissant (type aimant de récupération ou d'atelier), nettement plus efficace qu'un aimant de réfrigérateur.
Une balance de précision au 0,01 g, indispensable pour le test de densité.
Une éprouvette graduée en verre ou plastique rigide (50 à 100 ml) avec un espacement de lecture fin.
Un fil fin non magnétique (fil de couture, fil de nylon) pour immerger l'objet sans qu'il touche les parois.
Une feuille de référence des poinçons (millièmes et carats) pour identifier rapidement les marquages.

Avant tout test, protéger les pierres et les surfaces polies. Éviter tout contact abrasif sur les finitions rhodiées ou les surfaces miroir.

Comment lire et interpréter les poinçons sur un bijou ?

Carats	Millièmes	Teneur en or	Poinçon français courant
24K	999	99,9 %	Hippocampe
22K	916 / 917	91,6 %	Usage courant bijoux Moyen-Orient / Asie
18K	750	75 %	Tête d'aigle
14K	585 (ou 583)	58,5 %	Coquille Saint-Jacques
10K	417	41,7 %	Usage courant pays anglo-saxons
9K	375	37,5 %	Trèfle

Carats : 24K
Millièmes	999
Teneur en or	99,9 %
Poinçon français courant	Hippocampe

Carats : 22K
Millièmes	916 / 917
Teneur en or	91,6 %
Poinçon français courant	Usage courant bijoux Moyen-Orient / Asie

Carats : 18K
Millièmes	750
Teneur en or	75 %
Poinçon français courant	Tête d'aigle

Carats : 14K
Millièmes	585 (ou 583)
Teneur en or	58,5 %
Poinçon français courant	Coquille Saint-Jacques

Carats : 10K
Millièmes	417
Teneur en or	41,7 %
Poinçon français courant	Usage courant pays anglo-saxons

Carats : 9K
Millièmes	375
Teneur en or	37,5 %
Poinçon français courant	Trèfle

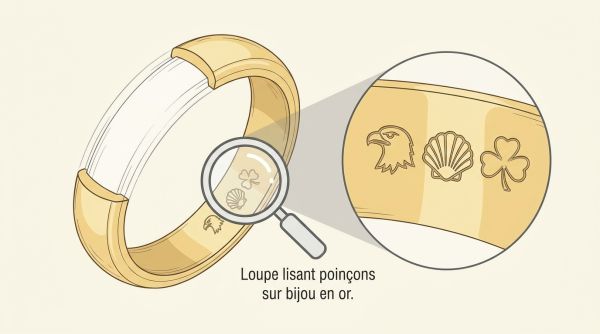

La vérification des poinçons est la première étape, la plus rapide, et souvent la plus parlante. Les poinçons sont des marques officielles gravées sur le métal par les fabricants et contrôlées par les autorités compétentes.Voici comment procéder :

Inspecter l'intérieur de l'anneau pour une bague, le dos du fermoir pour un bracelet ou un collier, et la tige ou le clip pour les boucles d'oreilles.
Utiliser la loupe sous bonne lumière pour lire le marquage sans risque d'erreur.
Identifier le titre inscrit en millièmes ou en carats selon le tableau ci-dessous.
Rechercher également un poinçon de maître (souvent en losange avec initiales), qui identifie le fabricant.
Si le poinçon est illisible ou absent, passer aux autres tests et envisager une expertise.

Un poinçon présent ne suffit pas à confirmer l'authenticité. Voici les signaux qui invitent à pousser les vérifications :

Le poinçon est grossier, mal centré ou présente des bords flous alors que le reste du bijou affiche une finition soignée.
La couleur du métal ne correspond pas au titrage annoncé : un 750 jaune vif sur un bijou très pâle mérite vérification.
Le poids semble très léger par rapport à la taille, ce qui peut indiquer un métal creux ou un métal de base léger.
Le bijou est récent mais ne porte aucun poinçon, ce qui est inhabituel pour des pièces vendues en Europe (poinçonnage obligatoire au-dessus de 3 g).
Un bijou importé hors Union européenne peut afficher des millièmes sans contrôle officiel équivalent.
La présence de lettres GP, GE, GF ou RGP indique un placage, non de l'or massif.

Que prouve vraiment le test à l'aimant ?

L'or est non magnétique. Un aimant néodyme puissant ne l'attire pas. Ce test fonctionne comme un filtre rapide et fiable dans un seul sens.

Si l'objet est attiré par l'aimant, il contient des métaux ferreux ou ferromagnétiques. Il n'est pas en or massif.

Si l'objet n'est pas attiré, cela est compatible avec de l'or, mais des dizaines d'autres métaux non magnétiques (cuivre, laiton, aluminium, certains aciers inoxydables) produisent la même absence de réaction. L'aimant ne prouve donc rien par lui-même en cas d'absence d'attraction.Pour réaliser le test correctement :

Approcher lentement l'aimant de l'objet posé à plat sur une surface non métallique.
Tester aussi les fermoirs, attaches et maillons : ces éléments sont parfois en acier même sur un bijou en or massif et peuvent déclencher une légère attraction localisée.
Une attraction franche et homogène sur l'ensemble du bijou est un signal négatif fiable.

Comment mesurer la densité d'un bijou par déplacement d'eau ?

Résultat obtenu	Ce que cela indique	Ce que cela ne prouve pas
19 à 19,5 g/ml	Compatible avec or pur ou platine	Absence de noyau tungstène
15 à 17 g/ml	Compatible avec alliage 18K	Absence de placage épais
13 à 15 g/ml	Compatible avec alliage 14K ou 10K	Composition exacte
Inférieur à 12 g/ml	Incompatible avec or massif	Présence de cuivre ou base

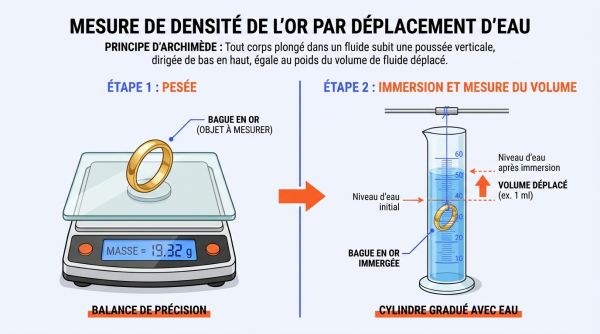

La mesure de densité est le test le plus quantitatif réalisable à la maison. Elle repose sur le principe d'Archimède : la densité d'un objet se calcule en divisant sa masse par son volume.

Formule : Densité = Masse (g) ÷ Volume déplacé (ml)La densité de l'or pur est de 19,32 g/ml. Un alliage 18K (750/1000 d'or) contient également argent, cuivre ou palladium, ce qui abaisse la densité vers 15,5 à 16,5 g/ml selon la composition. Un bijou 14K affiche environ 13,5 à 14 g/ml. Ces valeurs restent très au-dessus du cuivre (8,9 g/ml), du laiton (8,5 g/ml) ou d'un plaqué de base.Protocole pas à pas :

Peser l'objet à sec sur la balance au 0,01 g. Noter la masse (M).
Remplir l'éprouvette graduée avec suffisamment d'eau pour immerger totalement l'objet. Lire le niveau initial (V1).
Attacher l'objet avec le fil fin non magnétique pour éviter tout contact avec les parois.
Immerger l'objet complètement, sans bulles d'air visibles, et lire le nouveau niveau d'eau (V2).
Calculer le volume déplacé : V = V2 - V1 (en ml).
Calculer la densité : D = M ÷ V.
Comparer le résultat au tableau des densités par alliage.

Conseils pour améliorer la précision :

Utiliser une éprouvette à parois droites et à graduations fines (1 ml) pour limiter l'erreur de lecture.
Lire le niveau au bas du ménisque (la surface courbe de l'eau) pour éviter les erreurs d'angle.
Tapoter doucement l'éprouvette après immersion pour chasser les bulles d'air emprisonnées.
Utiliser de l'eau à température ambiante stable : la densité de l'eau varie légèrement avec la température.
Répéter la mesure deux fois et prendre la moyenne pour réduire l'erreur de lecture.

Comment inspecter visuellement un bijou pour détecter un placage ?

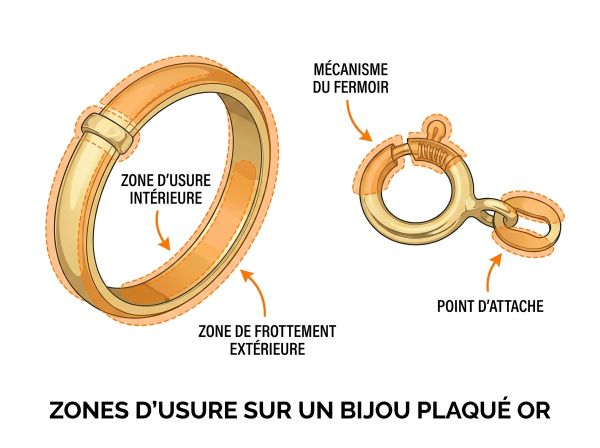

L'inspection visuelle cible les zones où un plaqué s'use et laisse apparaître le métal de base. Elle est simple, rapide, et sans risque pour l'objet.Les six zones à examiner en priorité :

Les arêtes et angles vifs de la monture : ce sont les premières zones où le plaquage disparaît.
L'intérieur de l'anneau pour une bague : zone de frottement constant contre la peau.
Le fermoir d'un bracelet ou d'un collier : soumis à ouverture et fermeture répétées.
Le dessous d'un pendentif ou d'un chaton : frottement contre les vêtements.
Les maillons à l'extrémité d'un bracelet ou d'une chaîne : zones de tension mécanique.
La surface arrière d'une boucle d'oreille : contact direct et répété avec la peau.

Le test sur céramique est-il utile ?

Le test sur céramique non émaillée consiste à frotter légèrement le bijou sur un carreau de faïence brut ou sur le dos non verni d'une assiette. Une trace dorée indique de l'or ; une trace noire ou grise indique un autre métal comme la pyrite ou certains alliages.Procédure :

Utiliser uniquement le dos non émaillé d'un carreau ou d'une assiette.
Frotter une zone discrète et peu visible du bijou avec une pression légère.
Observer la couleur de la trace laissée.

Ce test est à éviter si : le bijou a une valeur sentimentale ou marchande, si la finition est polie miroir, si le bijou est serti de pierres, ou si la surface a été traitée (rhodiage, polissage laser). Le risque de rayure est réel. De plus, certains alliages plaqués d'or peuvent laisser une trace dorée si la couche est suffisamment épaisse, ce qui produit un faux positif.

Le test du son pour les pièces d'or

Le test du son s'applique exclusivement aux pièces de monnaie en or et non aux bijoux. Une pièce en or pur ou à haute teneur produit une résonance claire et prolongée lorsqu'elle est légèrement frappée ou posée sur une surface dure tout en étant tenue par les bords.Ce test est indicatif uniquement : des alliages, des contrefaçons bien réalisées et des pièces usées peuvent produire un son proche. Il ne remplace pas la vérification du poids, des dimensions et de la densité, ni la comparaison avec une pièce authentique de même type.

Quelles méthodes populaires sont peu fiables ou risquées ?

Plusieurs tests circulant sur internet présentent des risques concrets ou des résultats trompeurs.

Le vinaigre blanc : peut attaquer certains alliages ou plaquages et laisser des traces ; les résultats ne permettent pas de conclure sur le titrage.
L'eau de Javel : dégrade les alliages et peut tacher ou ternir un bijou en or blanc ou plaqué ; non conclusive sur la teneur.
La flamme du briquet : risque d'endommager la surface (noircissement, cloquage du plaquage) ; les résultats varient selon les alliages et ne donnent aucune information sur la pureté.
La morsure : basée sur la malléabilité de l'or pur, inapplicable sur des alliages durs (18K, 14K) et dangereuse pour les dents comme pour le bijou.
Le fond de teint : présenté comme test populaire, mais sans base technique établie ; non concluant.

Aucune de ces méthodes ne permet d'identifier un titre précis ni de distinguer l'or massif du plaqué épais.

Quels cas particuliers méritent une attention spécifique ?

Certains objets nécessitent d'adapter la stratégie de test.

Bijoux avec pierres : le test de densité est inexploitable car les pierres (diamant, rubis, saphir, résine, verre) ont leur propre masse et volume qui faussent le calcul. Privilégier l'inspection des poinçons et l'examen visuel.

Montres : le boîtier peut être en or ou en acier doré. La présence d'un poinçon sur la carrure ou la boucle du bracelet est le signal le plus fiable. Le test de densité est impraticable sur un boîtier intégral.

Pièces de monnaie : le test du son, la vérification du poids et des dimensions officiels (comparaison avec les spécifications publiées), et la mesure de densité combinés donnent un niveau de fiabilité correct avant expertise.

Lingots et objets plaqués : les lingots présentent un risque spécifique de contrefaçon par noyau de tungstène, métal dont la densité (19,25 g/ml) est très proche de l'or pur. Le test de densité seul peut ne pas suffire. La combinaison XRF + densité est recommandée.

Bijoux anciens sans poinçon : l'absence de poinçon peut s'expliquer par le poids inférieur au seuil légal (3 g pour l'or en France), par l'usure de la marque, ou par une origine étrangère. Ce n'est pas automatiquement un signal de faux. L'expertise professionnelle est particulièrement adaptée à ces cas.

Quand demander une analyse professionnelle ?

Certaines situations justifient de passer directement chez un bijoutier ou un expert en métaux précieux, sans s'arrêter aux tests maison.

La valeur marchande est significative : vente, succession, partage de biens, remboursement d'assurance.
Les tests maison donnent des résultats contradictoires ou non conclusifs.
Le poinçon est absent, illisible ou suspect sur un objet d'origine inconnue.
L'objet est un lingot, une pièce de valeur ou un bijou ancien sans documentation.
Il s'agit de vérifier la conformité avant un achat ou une cession à titre professionnel.

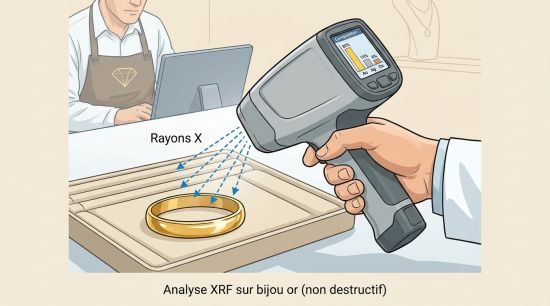

L'analyse XRF (fluorescence X) est la méthode non destructive de référence. Elle irradie l'objet par rayons X et analyse la composition élémentaire de surface en quelques secondes : teneur en or, alliages présents (argent, cuivre, palladium, rhodium), présence éventuelle de métaux indésirables. Elle ne nécessite aucun prélèvement ni limage. Sa limite principale est la profondeur de pénétration, très faible (environ 10 à 20 µm) : un plaquage épais ou un noyau de matériau différent ne sera pas détecté à l'intérieur. Pour les lingots de valeur, certains experts combinent XRF et mesure de densité, ou pratiquent un forage en point discret pour analyser le cœur du métal.
