Analyseur XRF ou LIBS : quelle technologie choisir ?

💡 L'essentiel à retenir :

• Choisir entre un analyseur XRF et un analyseur LIBS portable dépend avant tout des éléments à mesurer : le carbone n'est pas mesurable en XRF, mais typiquement accessible en LIBS selon les équipements.
• Le XRF est non destructif et couvre la majorité des éléments du magnésium à l'uranium, avec une préparation de surface minimale, ce qui le rend adapté aux solides, liquides et poudres.
• Le LIBS est micro-destructif (micro-ablation laser de surface), plus exigeant en préparation de surface, mais permet de mesurer le carbone et les éléments légers comme le lithium ou le bore selon les configurations.
• La vitesse d'analyse LIBS est typiquement de 1 à 2 secondes, le XRF variant de quelques secondes à plus d'une minute selon les éléments et la configuration.
• Le XRF génère des obligations de radioprotection (déclaration ASNR, PCR en France) ; le LIBS implique des EPI laser et un contrôle de la zone de tir.
• Si le carbone, le soufre ou le phosphore sont des éléments critiques au niveau de précision laboratoire, une OES étincelle mobile reste la référence à envisager en complément.

En PMI, en tri matière ou lors d’un contrôle à réception, l’identification d’un alliage permet de vérifier la conformité des pièces, de limiter les erreurs de matière et de sécuriser leur intégration dans un procédé industriel. Le choix d’un analyseur de métaux et d’alliages dépend directement des éléments à identifier, de l’état de surface, des conditions d’intervention et des exigences de traçabilité. Les technologies XRF et LIBS répondent à des besoins distincts : la fluorescence X permet d’analyser de nombreux éléments sans ablation du matériau, tandis que la spectroscopie LIBS facilite notamment la mesure d’éléments légers comme le carbone selon la configuration de l’appareil. Le choix entre XRF et LIBS repose donc sur quatre critères : les éléments recherchés, la préparation de surface, les contraintes liées à l’utilisation des rayons X et le niveau de traçabilité attendu. Cet article compare les deux technologies afin d’identifier les situations dans lesquelles privilégier le XRF, le LIBS ou leur utilisation complémentaire.

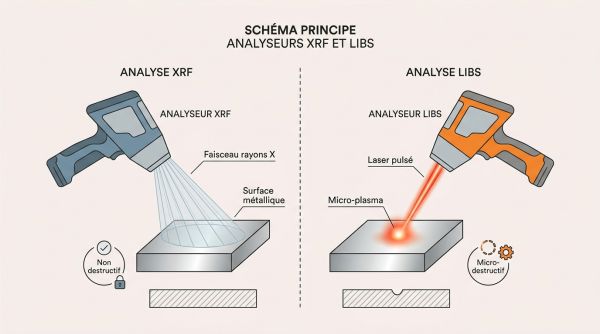

Le XRF portable émet des rayons X primaires via un tube radiogène intégré. Ces rayons excitent les atomes du matériau, qui émettent en retour des rayons X secondaires caractéristiques de chaque élément. Un détecteur à semi-conducteurs (SDD) mesure l'énergie de ces émissions. L'analyse est non destructive, ne nécessite qu'une préparation de surface minimale et couvre typiquement du magnésium à l'uranium. La profondeur de mesure reste superficielle : quelques dizaines à quelques centaines de microns selon la densité du matériau.

Le LIBS envoie une impulsion laser haute puissance sur une micro-zone de la surface. Cette impulsion vaporise une infime quantité de matière et crée un plasma à très haute température (typiquement entre 5 000 et 20 000 °C selon les configurations). En se refroidissant, les atomes émettent des raies spectrales caractéristiques collectées via fibre optique et analysées par un spectromètre. La méthode est légèrement destructive (micro-marque d'ablation de quelques dizaines de micromètres) et plus sensible à l'état de surface que le XRF. Certains modèles embarquent une purge à l'argon pour stabiliser le plasma et améliorer la détection du carbone et des éléments légers.

> XRD (diffraction des rayons X ou DRX) analyse la structure cristalline d'un matériau, non sa composition élémentaire. Il devient pertinent pour distinguer des phases dans un alliage ou contrôler des transformations de phases (ex. austénite résiduelle, carbures).

> OES étincelle (spectromètre d'émission optique à étincelle) produit une décharge électrique sur la surface et analyse le spectre d'émission. Il est la référence laboratoire/fonderie pour la mesure précise du carbone, du soufre et du phosphore. Son principal inconvénient est la mobilité limitée (poids typique de 10 à 15 kg selon fabricants), la nécessité d'une surface plane et conductrice, et la consommation d'argon haute pureté. Il reste l'alternative à envisager quand la précision sur C, S et P est critique et que les analyseurs portables ne suffisent pas.

Le XRF permet de distinguer un inox 304 d'un 316 via la teneur en molybdène (Mo, présent dans le 316 et absent du 304). Il détecte le titane pour confirmer un 321. En revanche, il ne peut pas différencier un 304L d'un 304H sans mesure du carbone, ce qui constitue un risque direct en soudage ou en service haute température. Le LIBS répond à ce besoin en mesurant le carbone et en calculant le carbone équivalent, indicateur de soudabilité utilisé pour prévenir les fissurations en zone affectée thermiquement.Pour les alliages à base nickel, les deux technologies couvrent les éléments structurants (Cr, Mo, Nb, Ti, Fe). Le choix dépend ici des éléments traces et de la précision requise.

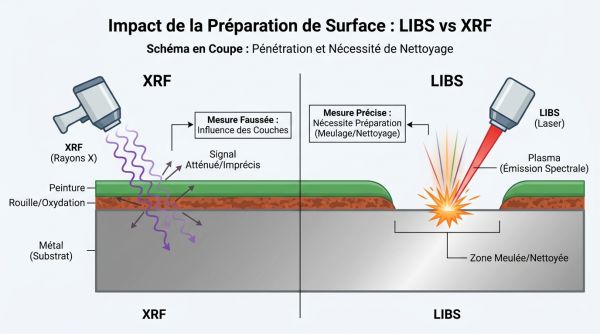

L'état de surface conditionne directement la fiabilité du résultat. En XRF, une contamination superficielle (peinture, calamine, grenaillage, saleté) peut biaiser la mesure sur les 10 à 100 premiers microns. Un nettoyage au solvant ou au papier abrasif suffit généralement. En LIBS, les conséquences sont plus marquées : une couche de peinture ou d'oxyde entraîne une mesure partielle ou erronée. Il est recommandé de meuler ou de polir la surface avant mesure, ou d'utiliser des tirs de nettoyage préalables proposés par certains appareils pour abla ter la couche superficielle avant l'analyse réelle.

En contrôle réception sur flux continu, la vitesse d'analyse LIBS (1 à 2 s typiquement) favorise un débit élevé sur solides. Mais le temps de préparation de surface peut annuler cet avantage si les pièces arrivent peintes ou oxydées. En XRF, la durée par mesure varie selon les éléments à quantifier : quelques secondes pour un tri rapide, jusqu'à 60 secondes pour une analyse complète intégrant des éléments légers ou en faible concentration. La traçabilité exige d'enregistrer chaque mesure avec horodatage, identification de la pièce et de l'opérateur, et d'exporter les données vers le système qualité. Les deux technologies offrent cette fonctionnalité sur les modèles récents (Wi-Fi, Bluetooth, export PDF/Excel).

La bibliothèque d'alliages intégrée conditionne la pertinence de l'identification de nuance. Vérifier qu'elle couvre les normes utilisées (AISI, DIN, JIS) et les nuances spécifiques au contexte (nuances propres fournisseur, alliages exotiques). Les appareils permettent généralement de personnaliser les seuils de correspondance. L'étalonnage périodique sur matériaux de référence certifiés garantit la répétabilité. Une dérive instrumentale non corrigée génère des erreurs silencieuses, surtout sur des nuances proches.

Le tube à rayons X a une durée de vie limitée (exprimée en heures ou en nombre de tirs selon fabricants). Son remplacement représente un coût significatif. La fenêtre de protection (Prolene ou Kapton) s'use et se perce selon les conditions d'utilisation, notamment sur pièces rugueuses ou abrasives. Des vérifications périodiques de radioprotection et des recalibrations sur matériaux de référence certifiés s'ajoutent au TCO.

La préparation de surface constitue le principal poste de coût caché en LIBS. Sur des pièces peintes ou oxydées, le temps de meulage ou de ponçage par pièce peut rapidement dépasser le temps de mesure lui-même. Certains modèles nécessitent des cartouches d'argon pour la mesure du carbone ou du lithium, représentant un consommable récurrent. La maintenance optique (nettoyage des optiques de collecte, vérification du laser) et les paramétrag es périodiques de dérive s'ajoutent. Les micro-marques laissées en surface peuvent être inacceptables sur certaines pièces critiques ou à haute valeur.

Le TCO dépend directement du flux de mesures, du taux de pièces oxydées ou revêtues, du taux de re-mesure et de la criticité des non-conformités. Un parc mixte XRF + LIBS répartit les usages selon les besoins et optimise le coût par mesure.
