Comment réduire le coût d'un boîtier électronique grâce au surmoulage ?

💡 Ce qu'il faut retenir :

• Le surmoulage d'un boîtier électronique permet de supprimer des composants physiques (vis M2/M3, joints toriques, adhésifs) et de réduire le nombre d'opérations d'assemblage, ce qui allège le coût total de production.
• Le gain réel s'apprécie sur le coût global : fabrication de la pièce, assemblage, contrôle qualité et coût de non-qualité (SAV, retouches), et non sur le seul prix unitaire matière.
• Un joint surmoulé en TPE, TPU ou silicone peut remplacer un joint torique séparé, à condition que la liaison inter-matière (chimique ou mécanique) soit validée dès la phase de conception.
• La reprise manuelle reste souvent plus économique en dessous d'environ 10 000 pièces ; l'automatisation complète (process 2 temps ou bi-injection) devient pertinente à des volumes plus élevés.
• Le CAPEX outillage est plus élevé qu'un moule standard, mais il s'amortit dès lors que les opérations supprimées à chaque cycle de production dépassent ce surcoût initial.
• Une approche DFM (design for manufacturing) conduite avant le lancement de l'outillage conditionne directement la réussite technique et la compétitivité économique du projet.

Le surmoulage d'une carte électronique peut réduire le coût global d’un boîtier électronique en intégrant directement certaines fonctions dans la pièce moulée. L’étanchéité, la fixation ou le maintien des câbles peuvent ainsi remplacer des composants et limiter les opérations d’assemblage. Cette approche doit toutefois être évaluée sur l’ensemble du coût de revient, et pas uniquement sur le prix de la pièce injectée. Ce guide présente les conditions dans lesquelles le surmoulage est pertinent en design-to-cost, les principaux arbitrages et les points à vérifier avant de lancer un projet.

Le premier poste comprend la matière injectée, le temps de cycle machine, l'amortissement du moule et le taux de rebut. Un boîtier en deux demi-coquilles assemblées génère deux temps de cycle distincts, deux lignes de contrôle dimensionnel et une probabilité de déformation accrue sur les surfaces d'étanchéité. Un boîtier monobloc ou surmoulé réduit ce nombre d'opérations de fabrication, mais il implique un outillage plus complexe dès le départ. La nature de la matière joue également sur le coût : un élastomère thermoplastique (TPE, TPU) ou un silicone liquide (LSR) coûte davantage au kilo qu'un ABS standard. Le bilan économique dépend donc de la quantité de matière souple utilisée et du gain obtenu sur les étapes en aval.

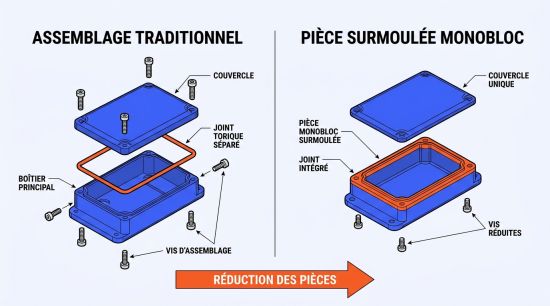

Un boîtier électronique classique embarque fréquemment des vis M2 ou M3, des inserts filetés en laiton, des joints toriques ou des joints plats, parfois des adhésifs structuraux ou des clips séparés. Chaque composant représente un coût d'approvisionnement, un risque de rupture de stock, un geste opérateur et une source potentielle de défaillance terrain. L'interface entre le joint et le boîtier constitue un chemin de fuite potentiel. Sur des géométries complexes, la compression du joint peut être irrégulière selon le couple de serrage appliqué ou la planéité de la surface d'étanchéité. Le vieillissement du matériau élastomère peut aussi dégrader l'étanchéité sur le long terme, entraînant des retours SAV dont le coût dépasse largement celui du composant d'origine.

Le coût de main-d'œuvre à l'assemblage intègre le temps de pose des joints, le vissage au couple contrôlé, l'application éventuelle d'un primaire d'adhérence, le temps de séchage et les opérations de traçabilité. Plus le nombre de composants à assembler est élevé, plus la variabilité augmente et plus le risque d'erreur s'accumule. Le contrôle d'étanchéité représente un poste à part entière. Un test par chute de pression, par immersion bulles ou par gaz traceur (hélium) mobilise du temps machine et de l'opérateur. Lorsque le taux de rebut en contrôle final est élevé, c'est souvent un joint mal positionné ou un couple de vissage insuffisant qui est en cause. Ce coût de non-qualité s'ajoute au coût de retouche et, dans les cas les plus graves, aux retours terrain.

Le surmoulage consiste à injecter un second matériau (typiquement un élastomère comme le TPE, le TPU ou le silicone) sur un substrat déjà mis en forme, qu'il soit plastique rigide ou métallique. Le résultat est une pièce unique qui combine plusieurs fonctions sans assemblage secondaire.

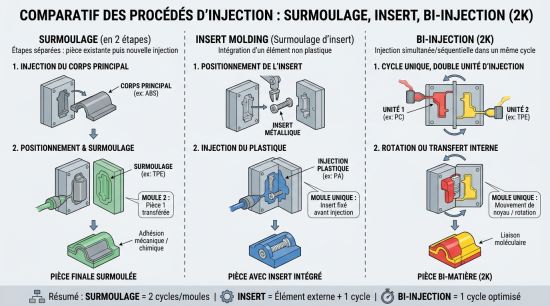

Il convient de distinguer trois procédés dont la terminologie est souvent confondue.

Les opérations typiquement supprimées grâce au surmoulage comprennent :

• La pose manuelle du joint d'étanchéité dans sa gorge, qui génère un risque de torsion ou d'oubli.
• Le vissage au couple contrôlé et la vérification du serrage sur chaque unité produite.
• L'application d'un primaire d'adhérence ou d'un cordon de colle, avec le temps de séchage associé.
• Le contrôle visuel intermédiaire entre l'assemblage du joint et la fermeture du boîtier.

Chaque opération supprimée réduit le temps de cycle, diminue la variabilité et limite les causes de rebut à l'assemblage. Sur des volumes de production significatifs, cet effet est directement visible sur le coût de revient par pièce.

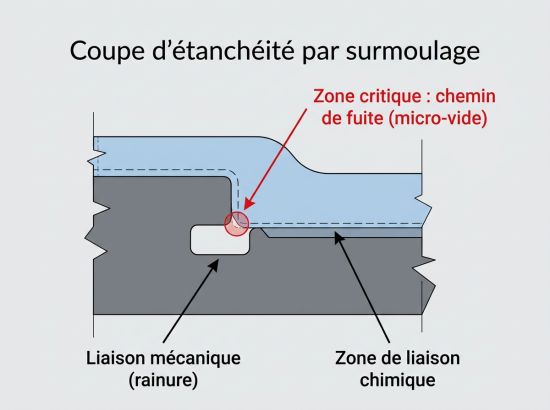

Un joint surmoulé peut réduire ou remplacer des composants d'étanchéité séparés, mais cette substitution est conditionnée par la qualité de la liaison entre les deux matériaux. Deux mécanismes entrent en jeu : la liaison chimique (affinité moléculaire entre polymères compatibles) et la liaison mécanique (rainures, contre-dépouilles, trous de passage, moletage sur inserts métalliques). Plusieurs facteurs peuvent compromettre l'étanchéité d'une interface surmoulée. Les poches d'air piégées lors de l'injection créent des micro-vides qui deviennent des chemins de fuite. Les lignes de soudure (zones où deux fronts de matière se rejoignent) constituent des points faibles potentiels. Les différences de coefficient de dilatation thermique entre le substrat et le matériau surmoulé génèrent des contraintes à chaque cycle thermique, pouvant conduire à un délaminage progressif.

Ces contraintes doivent être prises en compte dans le choix des solutions permettant de protéger une carte électronique contre l'humidité, les chocs et les vibrations, notamment lorsque le boîtier est destiné à un environnement sévère. Les leviers pour maîtriser ces risques incluent la ventilation fine du moule (évents de 0,005 à 0,01 mm de profondeur), l'optimisation des paramètres d'injection (vitesse, pression de maintien, température moule), la sélection de paires matières compatibles et la conception de géométries d'accrochage adaptées. Un traitement de surface par plasma peut également améliorer l'énergie de surface du substrat et favoriser la liaison chimique.

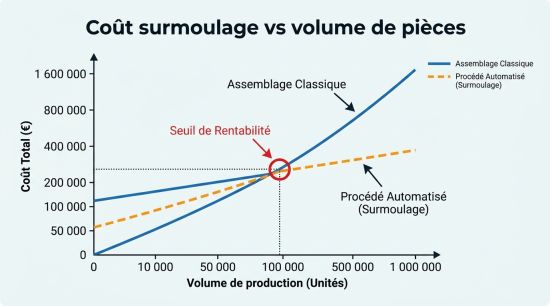

Le surmoulage devient intéressant lorsque le volume de production permet d’amortir l’outillage et les équipements nécessaires. Le volume fait également partie des principaux critères pour choisir le surmoulage thermoplastique pour une carte électronique plutôt qu’un boîtier traditionnel ou une autre solution de protection. Pour des séries inférieures à environ 10 000 pièces par an, une reprise manuelle ou semi-automatisée reste souvent plus économique qu’un procédé entièrement automatisé ou qu’une bi-injection 2K. Les coûts d’équipement et de mise au point sont alors plus difficiles à rentabiliser. Lorsque les volumes augmentent, l’automatisation du transfert des inserts peut améliorer la régularité du process et réduire les opérations manuelles. Le contrôle du taux de rebut devient aussi plus important. À titre d’exemple, un taux de rebut de 2 % sur 50 000 pièces par an représente 1 000 pièces non conformes.

La phase d'étude comprend la revue DFM, la définition du plan de joint, le choix des matières et la validation de leur compatibilité, le positionnement des points d'injection et des évents, ainsi que la spécification des exigences d'étanchéité. Cette phase conditionne directement la réussite des essais moule et la stabilité du process en série. Il est possible de réaliser des itérations rapides en prototypage via des moules imprimés en 3D ou des moules en résine, notamment pour valider la géométrie d'interface et l'adhérence avant d'engager l'outillage acier définitif. Cette démarche réduit le risque de modification tardive de l'outillage, dont le coût est nettement plus élevé.

Le coût d'outillage en surmoulage est supérieur à celui d'un moule standard pour plusieurs raisons. Le moule doit intégrer un système de positionnement et de maintien de l'insert, des canaux de refroidissement adaptés aux deux matières, et souvent des dispositifs de ventilation spécifiques. En bi-injection 2K, le moule rotatif ou à noyau coulissant représente un investissement CAPEX élevé. La mise au point inclut les réglages de pression d'injection, de pression de maintien, de température moule et de vitesse de remplissage pour les deux matières, ainsi que la gestion des bavures et du délaminage aux premières injections. Des tests d'étanchéité (chute de pression, immersion bulles ou hélium selon la criticité) et des essais environnementaux par cycles thermiques (de -40 °C à +120 °C) sont réalisés à ce stade pour valider la tenue de l'interface avant le lancement en série.

Les coûts récurrents comprennent la consommation de matière (substrat rigide et matériau souple), le temps de cycle machine, le coût de main-d'Å“uvre lié à la pose d'inserts ou au transfert, le contrôle d'étanchéité par pièce et la maintenance périodique du moule. Le passage en production série implique également de comparer les capacités des fabricants et sous-traitants de cartes électroniques surmoulées selon les volumes, les matériaux, les moyens de contrôle et les exigences d'étanchéité. En process automatisé, le coût de maintenance de la ligne de transfert s'ajoute. Le taux de rebut et le coût des pièces rebutées doivent être intégrés au calcul du coût de revient réel. Un process instable sur l'adhérence génère des rebuts en contrôle final qui peuvent neutraliser les gains obtenus sur l'assemblage.

Le tableau ci-dessous compare les deux approches sur les critères décisionnels pour un bureau d'études ou un service achats.

Un boîtier traditionnel reste pertinent lorsque les volumes sont faibles, que le boîtier doit pouvoir être ouvert pour maintenance ou réparation, ou que la complexité géométrique ne justifie pas l'investissement outillage. Le surmoulage prend l'avantage dès que le coût d'assemblage et le coût de non-qualité (retouches, contrôle, SAV) dépassent le surcoût outillage amorti sur la série, et dès que l'étanchéité doit être fiable et reproductible sans dépendre d'une opération manuelle.
