Comment protéger une carte électronique contre l'humidité, les chocs et les vibrations ?

💡 Ce qu'il faut retenir :

• Protéger une carte électronique contre l'humidité, les chocs et les vibrations nécessite de choisir entre quatre familles de solutions : le vernis de tropicalisation (75 à 150 µm), la résine d'encapsulation (potting), le boîtier de protection (jusqu'à IP69K) et le surmoulage thermoplastique basse pression (2 à 10 bars).
• Le vernis convient aux environnements à humidité modérée et reste la seule solution facilement réparable ; il n'offre pas de protection contre l'immersion ni contre les chocs mécaniques sévères.
• La résine d'encapsulation (époxy, polyuréthane ou silicone) offre une protection élevée contre l'humidité et les vibrations, mais rend la carte très difficile, voire impossible à réparer.
• Un boîtier IP67 protège contre l'immersion temporaire, mais n'empêche pas la condensation interne : l'air humide piégé lors de cycles thermiques peut se retrouver à l'état liquide sur le PCB.
• Le surmoulage thermoplastique basse pression (hotmelt polyamide ou polypropylène) est pertinent en grande série pour des formes complexes avec intégration de connectique, mais exige un moule et une presse dédiés.
• Le choix final dépend toujours du cahier des charges et doit être validé par des essais environnementaux (vibrations, cyclage thermique, brouillard salin).

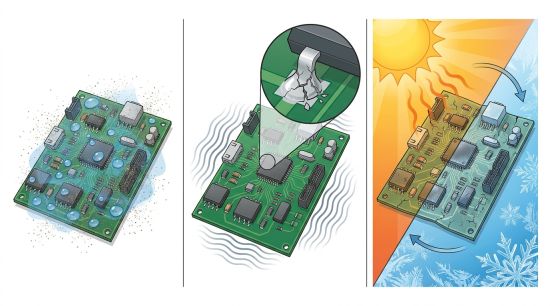

Les cartes électroniques installées en environnement sévère accumulent des risques de défaillance dès la mise en service : humidité, condensation, chocs, vibrations et cycles thermiques dégradent progressivement les composants et les soudures. Quatre grandes familles de solutions existent pour y remédier : vernis de tropicalisation, résine d'encapsulation, boîtier de protection et surmoulage thermoplastique basse pression. Aucune ne couvre tous les cas. Le choix dépend du niveau d'exposition, des contraintes de maintenance et de thermique, du volume de production, et doit systématiquement être validé par des essais avant toute industrialisation.

L'humidité atteint le PCB par plusieurs voies : exposition directe en milieu extérieur, condensation lors de cycles thermiques, air humide aspiré dans un boîtier par effet de "respiration", ou encore contaminations lors de l'assemblage. Une fois en contact avec la carte, l'eau n'est jamais pure : elle transporte des ions (chlorures, sulfates, carbonates) qui augmentent fortement sa conductivité. Ce film ionique entre des pistes proches crée des courants de fuite et favorise les courts-circuits. La corrosion s'installe ensuite par réaction électrochimique sur les contacts, les étamages et les broches des connecteurs, augmentant leur résistance et générant des échauffements locaux. Les poussières aggravent le phénomène en piégeant l'humidité contre le substrat et en créant des ponts conducteurs entre pistes. En environnement côtier ou industriel, le brouillard salin accélère ces mécanismes de plusieurs ordres de grandeur.

Les vibrations continues induisent une fatigue mécanique sur les soudures et les pattes de composants. Les points de brasure, sollicités en flexion cyclique, finissent par se fissurer, générant des défauts intermittents difficiles à localiser. Les composants lourds (transformateurs, condensateurs électrolytiques, connecteurs à masse) concentrent les contraintes et arrachent localement le substrat. Les chocs ponctuels provoquent des ruptures franches de soudures ou le desserrage de connecteurs à friction. Les contraintes s'exercent aussi sur les pistes elles-mêmes, notamment en cas de déformation du PCB sous charge. Sans stabilisation mécanique (encapsulation ou fixation adaptée), chaque sous-ensemble vibrant devient un point de défaillance potentiel.

Les cycles thermiques font dilater et contracter alternativement les matériaux, dont les coefficients de dilatation thermique diffèrent selon les composants, le substrat FR-4 et les soudures. Sur le long terme, ce différentiel provoque la microfissuration des joints de brasure et le délaminage des couches du PCB. Les chocs thermiques (arrêt brutal d'une source de chaleur, passage du soleil à l'ombre) créent des gradients rapides qui fatiguent les interfaces soudure-composant. Le vieillissement thermique accéléré dégrade également les polymères du substrat, réduisant leur résistance mécanique et leur rigidité diélectrique. Ces contraintes thermiques influencent directement le choix des résines : une résine époxy rigide peut créer des contraintes mécaniques propres lors de son retrait, là où une silicone souple absorbe mieux ces mouvements différentiels.

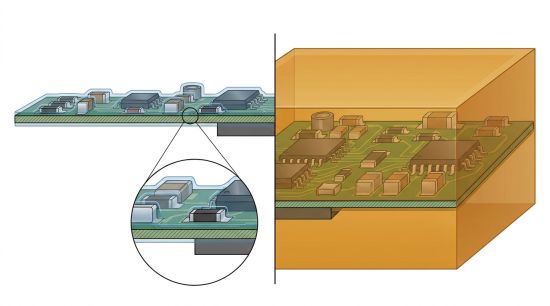

Le vernis de tropicalisation (conformal coating) consiste à déposer une couche mince de polymère, typiquement comprise entre 75 et 150 µm, sur la surface du PCB. Cette barrière limite l'absorption d'humidité, réduit les risques de corrosion et de courants de fuite, et protège contre les poussières et certains agents chimiques. Le process suit une séquence rigoureuse :

• Nettoyage du PCB pour éliminer les résidus de flux de brasage, huiles et contaminants, qui compromettraient l'adhérence du vernis.
• Séchage complet avant application pour chasser toute humidité résiduelle.
• Masquage des connecteurs, interrupteurs et points de test à exclure de la protection.
• Application par pulvérisation, trempage ou pinceau, en une ou plusieurs passes selon l'épaisseur visée.
• Séchage ou polymérisation selon la chimie retenue (acrylique, polyuréthane, silicone, époxy ou UV).
• Inspection visuelle et contrôle d'épaisseur ; test électrique fonctionnel.

Certains vernis acryliques ou polyuréthanes permettent une retouche locale ou un décapage partiel si une réparation est nécessaire. Les formulations époxy ou silicone sont beaucoup plus difficiles à retirer. Le vernis ne convient pas aux applications d'immersion prolongée, ni aux environnements soumis à des chocs ou vibrations sévères : sa couche mince n'assure pas de stabilisation mécanique.

La résine d'encapsulation (potting) consiste à couler une résine liquide sur le PCB pour recouvrir tout ou partie des composants. Après durcissement, elle isole électriquement, stabilise la carte et la protège contre l'humidité, les poussières et les agents chimiques. Trois familles de résines sont utilisées :

Un boîtier de protection assure la barrière mécanique de premier niveau contre les corps solides et les liquides. Son niveau d'étanchéité est défini par l'indice IP (norme CEI 60529), composé de deux chiffres : le premier indique la protection contre les solides (de 0 à 6), le second contre les liquides (de 0 à 9K). Un boîtier IP67 garantit une protection totale contre les poussières (chiffre 6) et contre l'immersion temporaire jusqu'à 1 m pendant 30 minutes (chiffre 7). L'indice IP69K couvre les lavages à haute pression et haute température, requis dans l'agroalimentaire ou les véhicules industriels.

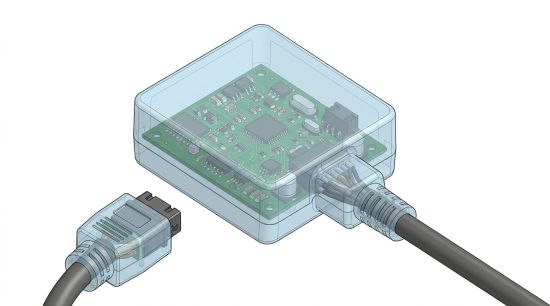

Le surmoulage thermoplastique basse pression consiste à injecter un thermoplastique de type hotmelt (polyamide ou polypropylène) autour du PCB dans un moule, à une pression de 2 à 10 bars. Cette pression réduite protège les composants fragiles des contraintes d'injection. Le résultat est un bloc monolithique qui intègre mécaniquement la carte, assure l'étanchéité des interfaces et peut incorporer des connecteurs ou des passages de câbles directement dans la forme moulée. L'outillage requiert un moule (souvent en aluminium) et une presse dédiée, ce qui implique un investissement initial et une phase de qualification. Cette technique devient rationnelle à partir de séries significatives, où l'amortissement du moule est économiquement justifié. Le design de la pièce doit être pensé dès la conception pour intégrer les accès aux points de test et aux connecteurs.

La protection d'un PCB contre l'humidité commence avant l'application de toute barrière : la carte doit être propre et sèche. Les résidus de flux de brasage sont ioniques et hygroscopiques. Ils attirent l'humidité et accélèrent la corrosion. Un nettoyage au solvant adapté ou par lavage aqueux, suivi d'un séchage en étuve, est indispensable avant toute application de vernis ou de résine.
Le choix de la barrière dépend du niveau d'exposition à l'eau :

• Pour une humidité ambiante élevée ou une condensation intermittente, le vernis de tropicalisation suffit s'il est correctement appliqué et si la carte est nettoyée au préalable.
• Pour des projections d'eau répétées ou un environnement extérieur, la combinaison boîtier IP67 et vernis offre une double barrière efficace.
• Pour une immersion prolongée ou un environnement chimiquement agressif, seule une encapsulation par résine ou un surmoulage thermoplastique garantit l'étanchéité requise.
• Pour un lavage haute pression (IP69K), le boîtier seul doit être qualifié pour ce niveau, et la carte intérieure doit être protégée par encapsulation.

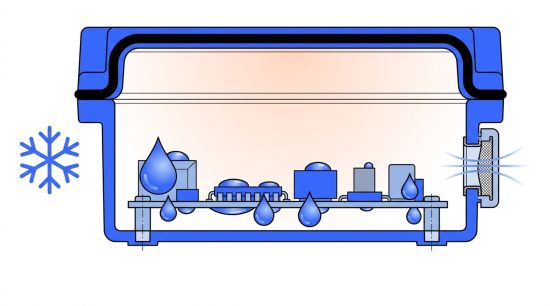

La condensation interne dans un boîtier fermé constitue un piège fréquent. Lorsqu'un équipement extérieur subit des variations de température jour/nuit, l'air humide contenu dans le boîtier se refroidit sous le point de rosée et libère de l'eau liquide directement sur le PCB. Une membrane microporeuse en PTFE permet d'égaliser les pressions sans laisser entrer l'eau ; un dessiccant absorbe l'humidité résiduelle dans un volume fermé. Ces solutions doivent être validées par des essais de cyclage thermique avant déploiement.

La résistance aux chocs et aux vibrations dépend du niveau de protection mécanique apporté par la solution choisie :

• Le vernis de tropicalisation n'apporte aucune stabilisation mécanique : les composants restent libres de se déplacer sous vibrations.
• La résine d'encapsulation immobilise les composants dans un bloc solide et amortit efficacement les vibrations ; elle constitue la solution de référence pour les environnements à vibrations intenses.
• Le boîtier protège l'électronique des chocs externes mais ne stabilise pas les composants en interne si la carte n'est pas fixée ou encapsulée.
• Le surmoulage thermoplastique forme un bloc monolithique qui offre une résistance mécanique globale élevée, intégrant la carte dans sa structure.

Plusieurs points de conception réduisent les risques mécaniques avant même d'appliquer une protection :

• Les composants lourds (condensateurs, transformateurs) doivent être collés ou bridés mécaniquement en complément de la brasure.
• Les connecteurs soumis à des efforts de traction ou de torsion doivent être fixés mécaniquement au boîtier ou à la carte.
• Les câbles entrants doivent être fixés par des serre-câbles ou des presse-étoupes pour que les efforts ne se reportent pas sur les soudures.
• Les pistes traversant des zones flexibles doivent être élargies ou renforcées localement.
• Les points de test et les connecteurs doivent rester accessibles même après encapsulation, sous peine de rendre impossible tout diagnostic.

La validation par essais reste indispensable : les essais de vibrations sinusoïdales et aléatoires, les essais de choc et le cyclage thermique en enceinte climatique permettent de détecter les fissures de soudures, les décollements et les délaminages. Une inspection visuelle et des tests électriques fonctionnels complètent le contrôle après chaque série d'essais.

Le tableau suivant synthétise les critères de comparaison entre surmoulage, résinage et potting pour aider à cadrer un cahier des charges :

Le choix dépend du niveau de protection recherché et des contraintes du produit. Une carte exposée à l'humidité et aux vibrations peut nécessiter une encapsulation ou un surmoulage. Un équipement qui doit rester facilement accessible pour la maintenance s'oriente davantage vers un boîtier démontable, éventuellement associé à un vernis de tropicalisation. La gestion thermique doit également être étudiée. Une encapsulation peut modifier les échanges thermiques autour des composants, sauf si une résine adaptée est utilisée pour favoriser la conduction de chaleur. Le surmoulage impose aussi d'anticiper les zones de connexion, les points de test et les opérations de diagnostic dès la conception. Pour cadrer un cahier des charges, plusieurs questions permettent d'orienter le choix :

• Les capteurs extérieurs soumis aux intempéries, aux vibrations et aux cycles gel/dégel, où le surmoulage crée un bloc compact sans joint ni vis à desserrer.
• Les modules de commande embarqués sur engins de chantier ou véhicules industriels, soumis à des vibrations continues et à des projections d'eau et de boue.
• Les connecteurs et harnais étanchéifiés en série, où le surmoulage intègre directement l'étanchéité dans la pièce.

Les contraintes d'industrialisation sont à anticiper dès la phase de conception :

• Le moule, généralement en aluminium, représente un investissement initial à amortir sur la série prévue.
• La presse et le process de surmoulage nécessitent une qualification formelle avec des essais de résistance mécanique et d'étanchéité.
• La réparabilité est très limitée : une carte surmoulée ne peut généralement pas être récupérée sans destruction de la pièce.
• Les accès aux points de test et aux connecteurs doivent être intégrés dans le design du moule, sous peine de rendre impossible tout contrôle en fin de ligne.
• Les variations dimensionnelles du thermoplastique lors du refroidissement doivent être prises en compte dans la conception mécanique de la pièce.
