💡 L'essentiel à retenir :

Un site ICPE doit confiner l'intégralité des eaux d'extinction susceptibles d'être polluées pour éviter tout rejet vers les sols, réseaux ou milieux naturels, conformément au Code de l'Environnement et aux prescriptions de son régime (déclaration, enregistrement, autorisation).
Le volume à confiner se calcule selon la méthode "somme des volumes" issue des guides CNPP D9 et D9A : eau d'extinction sur 2 heures + volume de produit libéré + eaux météorologiques (10 L/m² de surface drainée vers l'ouvrage, selon les prescriptions type "rubrique 2940" applicables au confinement externe).
Le choix de la stratégie comme le confinement interne (barrières, obturation dans le bâtiment), externe (bassin ou ouvrage dédié) ou mixte, dépend de la configuration du site, de la nature des produits et des contraintes d'exploitation.
Les barrières de rétention d'eau d'incendie placées aux portes, quais et traversées constituent la première ligne de confinement interne ; leur efficacité repose sur une implantation sans angle mort, une activation rapide et une maintenance régulière.
Les obturateurs et vannes de réseau (sur regards, exutoires pluviaux) doivent être commandables localement et, dans la mesure du possible, à distance ou automatiquement via le SSI.
La conformité se prouve par des livrables documentaires à tenir à disposition de l'inspection : plan de confinement, plan des réseaux actualisé, modes opératoires, registre de maintenance et procès-verbaux d'essais.
La gestion aval du pompage, analyses, filière de traitement conditionne la légalité du devenir des effluents et doit être planifiée en amont.

Estimer le prix de votre système de rétention

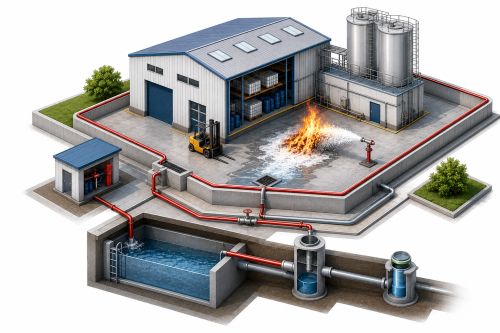

Les sites industriels soumis à la réglementation ICPE doivent prévenir tout risque de pollution lié aux eaux utilisées lors d’un incendie. Les eaux d’extinction peuvent transporter des hydrocarbures, solvants, produits chimiques ou matières en suspension vers les réseaux d’eaux pluviales, les sols ou les milieux naturels. La réglementation impose la mise en place d’un dispositif de rétention des eaux d'incendie capable de confiner l’ensemble des effluents susceptibles d’être contaminés. La mise en conformité repose sur plusieurs éléments : évaluation des volumes à retenir, choix d’une stratégie de confinement adaptée au site, installation d’équipements de rétention et sécurisation des réseaux d’évacuation.

Voir nos barrières de rétention des eaux incendie

Pourquoi confiner les eaux d'extinction sur un site industriel ?

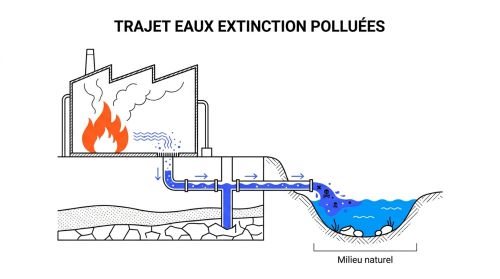

Risques environnementaux et propagation via les réseaux EP/EU

Les eaux d'extinction incendie se chargent rapidement en polluants : hydrocarbures, produits chimiques, solvants, mousses fluorées (PFAS) et résidus de combustion. Une fois dans les réseaux pluviaux ou d'eaux usées, ces effluents contaminent les sols, les nappes phréatiques et les cours d'eau dans des délais courts et sur des distances importantes. Des incidents documentés, dont celui de l'usine Lubrizol à Rouen en 2020, où le bassin de rétention s'est révélé insuffisant, illustrent concrètement les conséquences d'un confinement sous-dimensionné ou défaillant.

Le risque de nappe enflammée propagée via les réseaux constitue par ailleurs un danger sécuritaire direct pour les équipes d'intervention et les sites voisins, notamment en présence de liquides inflammables.

Responsabilités juridiques : Code de l'Environnement et LRE 2008

Le Code de l'Environnement impose à tout exploitant ICPE de prévenir les pollutions accidentelles et d'en maîtriser les conséquences. La loi sur la responsabilité environnementale (LRE 2008) introduit une responsabilité objective pour les dommages causés aux milieux naturels : sols, eaux souterraines, espèces protégées. En cas de sinistre avec rejet non maîtrisé, l'exploitant s'expose à des sanctions administratives, pénales et à la prise en charge des coûts de remédiation environnementale, qui peuvent atteindre plusieurs centaines de milliers d'euros selon la nature et l'étendue de la pollution.

L'inspection des installations classées contrôle désormais en priorité la capacité à isoler et contenir les effluents pollués, avec des preuves documentaires à l'appui.

Impacts opérationnels et financiers

Au-delà des sanctions, un défaut de confinement entraîne des conséquences immédiates sur l'exploitation : arrêt forcé de l'activité, pompage d'urgence non planifié, remise en état coûteuse des sols et réseaux, perte de licence d'exploitation et hausse des primes d'assurance. Une baisse de débit de 691 m³ rejetée en mer lors d'un incident en 2024 à une concentration de 46 mg/L d'hydrocarbures (soit 9 fois la limite autorisée) illustre l'ampleur des conséquences lorsqu'un dispositif atteint sa limite.

Quelles obligations ICPE pour le confinement des eaux d’extinction ?

Rubriques concernées et prescriptions associées

La première démarche consiste à déterminer le ou les régimes applicables à chaque activité du site (déclaration, enregistrement, autorisation) via le relevé des rubriques de la nomenclature ICPE. La rubrique 1510 (entrepôts couverts de matières combustibles) impose des prescriptions détaillées en matière de confinement des eaux d'extinction, y compris des exigences de dimensionnement et de preuves documentaires. Les prescriptions type proches de la rubrique 2940 (application de revêtements) fixent des exigences analogues : volume = eau d'extinction + produit libéré + 10 L/m² de surface drainée si confinement externe.

Les arrêtés préfectoraux peuvent renforcer ces prescriptions selon la sensibilité du milieu local. La consultation du récépissé de déclaration ou de l'arrêté d'autorisation est indispensable pour connaître les obligations exactes.

Obligation en exigences techniques vérifiables

Une fois les textes applicables identifiés, il faut les traduire en cahier des charges technique :

Volume minimal à confiner (en m³), calculé selon la méthode applicable.
Architecture : interne, externe ou mixte (confinement interdit en interne lorsque des matières dangereuses sont présentes en quantité supérieure à 2 m³, selon l'arrêté du 4 octobre 2010 modifié).
Obturation des orifices : fermés par défaut (interne) ou dispositif automatique (externe).
Actionnement : commande locale et, si prescrit, à distance ou via le SSI.
Preuves : plans, calculs justificatifs, PV d'essais, registre de maintenance — tous à tenir à disposition de l'inspection.

Le sur-dimensionnement d'un dispositif de rétention des eaux d'incendie est moins risqué que le sous-dimensionnement, mais il génère des coûts d'exploitation et de traitement inutiles. Un calcul documenté, tracé et validé protège l'exploitant en cas d'inspection.

Guides CNPP D9 et D9A

Le guide D9 (CNPP, édition 2020) détermine les besoins en eau pour la lutte incendie (débit et durée). Le guide D9A (CNPP, édition octobre 2020) fournit la méthode de dimensionnement du volume minimal de rétention des effluents pollués. Ces deux guides constituent la référence technique de facto, explicitement mentionnée dans plusieurs arrêtés sectoriels (dont les prescriptions rubrique 1510) comme méthode de calcul admise. Toute dérogation à ces méthodes nécessite une justification technique équivalente.

Quelles sont les étapes de mise en conformité incendie d'un site industriel ?

Étape 1 : Cartographie des risques et des scénarios incendie

Objectif : identifier les scénarios les plus défavorables (cellule unique, incendie total, déversement simultané).
Livrable : rapport de scénarios incendie, input pour le dimensionnement.
Acteurs : HSE, bureau d'études (BE).

Étape 2 : Cartographie hydraulique du site

Objectif : établir le cheminement de tous les liquides en cas de sinistre : réseaux EU/EP, regards, avaloirs, vannes, exutoires, pentes, zones drainées.
Livrable : plan des réseaux annoté avec cotes de terrain et points bas.
Acteurs : maintenance, BE.

Étape 3 : Identification des points de fuite

Objectif : recenser tous les orifices par lesquels les eaux d'extinction peuvent sortir de la zone à confiner : portes, quais, traversées de murs, caniveaux, regards non obturés.
Livrable : liste des points de fuite avec cotes et débit estimé.
Acteurs : HSE, maintenance.

Étape 4 : Choix de la stratégie de confinement

Objectif : décider entre confinement interne, externe ou mixte selon la configuration du bâtiment, les produits stockés et les contraintes d'exploitation.
Livrable : note de stratégie validée par la direction.
Acteurs : HSE, direction, BE.

Étape 5 : Dimensionnement du volume à confiner

Objectif : calculer le volume selon la méthode D9/D9A avec hypothèses explicites et justificatifs.
Livrable : note de calcul tracée à tenir à disposition de l'inspection.
Acteurs : BE.

Étape 6 : Choix et conception des solutions techniques

Objectif : sélectionner les ouvrages (bassins, cuves), dispositifs aux ouvertures (barrières, batardeaux) et moyens d'obturation des réseaux (obturateurs, vannes), et définir leur mode d'activation.
Livrable : descriptif technique et plans d'implantation.
Acteurs : BE, maintenance, SSI.

Étape 7 : Intégration dans l'exploitation du site

Objectif : garantir que les dispositifs sont accessibles, activables rapidement (y compris hors heures ouvrées), compatibles avec les flux de trafic et les opérations courantes.
Livrable : procédures d'activation intégrées au Plan de Défense Incendie (PDI).
Acteurs : HSE, exploitation, SDIS.

Étape 8 : Gestion aval : pompage, stockage temporaire, analyses, filières

Objectif : planifier le devenir des effluents confinés : pompage, stockage temporaire, analyses avant orientation, traitement ou élimination en filière autorisée.
Livrable : procédure de gestion aval avec prestataires identifiés.
Acteurs : HSE, maintenance, prestataires.

Étape 9 : Essais, réception et formation

Objectif : tester fonctionnellement chaque dispositif, réceptionner les ouvrages et former les équipes à l'activation en conditions réelles.
Livrable : PV d'essais signés, attestations de formation.
Acteurs : BE, maintenance, HSE, SDIS.

Étape 10 : Documentation, exercices et amélioration continue

Objectif : maintenir à jour l'ensemble des documents, planifier des exercices annuels et intégrer les retours d'expérience.
Livrable : dossier de conformité complet, calendrier d'exercices.
Acteurs : HSE, direction.

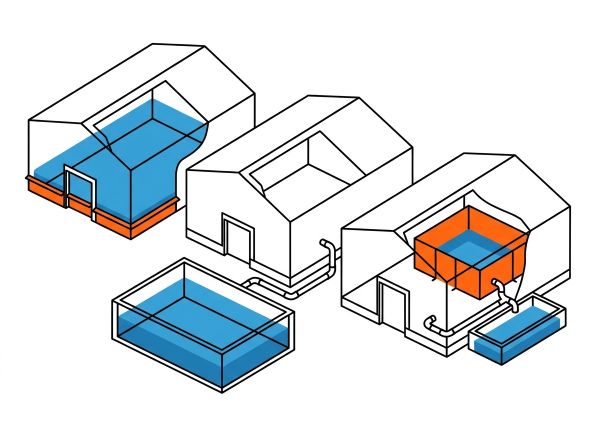

Quelles solutions de confinement d'eaux d'incendie installer ?

Critère	Interne	Externe	Mixte
Travaux initiaux	Faibles à modérés	Importants (génie civil)	Variables
Compatibilité matières dangereuses > 2 m³	Non autorisé	Adapté	Selon zones
Disponibilité foncière requise	Non	Oui	Partielle
Risques résiduels	Fuites résiduelles aux jonctions	Risque de nappe via écoulements	Combinés
Exploitation	Activation manuelle/auto aux ouvertures	Obturation réseau + relevage	Procédures combinées
Preuves inspection	PV barrières + orifices fermés	PV vanne + bassin étanche	PV combinés

Critère : Travaux initiaux
Interne	Faibles à modérés
Externe	Importants (génie civil)
Mixte	Variables

Critère : Compatibilité matières dangereuses > 2 m³
Interne	Non autorisé
Externe	Adapté
Mixte	Selon zones

Critère : Disponibilité foncière requise
Interne	Non
Externe	Oui
Mixte	Partielle

Critère : Risques résiduels
Interne	Fuites résiduelles aux jonctions
Externe	Risque de nappe via écoulements
Mixte	Combinés

Critère : Exploitation
Interne	Activation manuelle/auto aux ouvertures
Externe	Obturation réseau + relevage
Mixte	Procédures combinées

Critère : Preuves inspection
Interne	PV barrières + orifices fermés
Externe	PV vanne + bassin étanche
Mixte	PV combinés

Confinement interne des eaux d'incendie

Le confinement interne repose sur le maintien des eaux à l'intérieur du bâtiment via des barrières aux ouvertures et l'obturation des orifices d'écoulement. Ces orifices devant être fermés par défaut selon les prescriptions type 1510. Cette architecture convient lorsque les volumes à retenir restent compatibles avec la capacité du plancher ou d'une zone délimitée, et lorsque les produits stockés ne sont pas des matières dangereuses en quantité supérieure à 2 m³. Le bâtiment joue alors le rôle d'ouvrage de rétention, ce qui évite la construction d'un ouvrage externe. À noter que si les liquides inflammables sont présents en quantité significative, l'interdiction de confinement interne s'applique.

Confinement externe des eaux d'incendie

Le confinement externe consiste à collecter les eaux gravitairement (ou par relevage autonome) vers un bassin ou une cuve dédiée, situés à distance du bâtiment. Les orifices doivent être munis d'un dispositif d'obturation automatique. Cette solution est adaptée aux grands sites avec disponibilité foncière, aux stockages de matières dangereuses, et lorsque le volume calculé dépasse la capacité interne. Elle nécessite une étude géotechnique et hydrogéologique préalable pour valider la faisabilité du bassin.

Architecture mixte

L'architecture mixte, soit la segmentation par zones avec confinement interne pour les zones à faibles risques et bassin externe pour les zones critiques, est la réponse la plus adaptée aux grands sites complexes ou aux sites existants dont les bâtiments ne permettent pas un confinement intégral. Elle combine la réactivité du confinement interne avec la capacité de stockage du bassin externe.

Comment dimensionner le volume de confinement d'eaux d'incendie ?

Données d'entrée à collecter

Avant tout calcul, il faut rassembler : la surface de chaque cellule drainée vers l'ouvrage de confinement (en m²), les besoins en eau calculés selon le guide D9 (débit en m³/h, durée de lutte en heures), les volumes de liquides présents sur la zone concernée (cuves, fûts, contenants), la nature des produits (pour estimer le volume libéré en cas de rupture), et les pentes de sol guidant les écoulements.

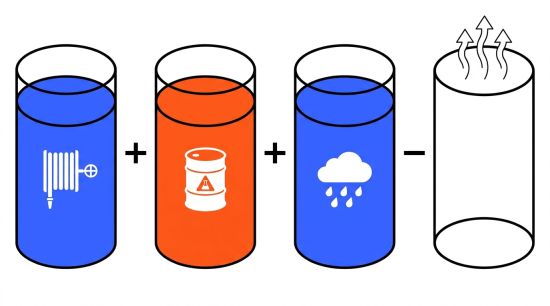

Méthode de calcul « somme des volumes »

Le volume de confinement V (en m³) se calcule ainsi :
V = V₁ + V₂ + V₃ − V₄

V₁ : volume d'eau d'extinction nécessaire (besoins internes + externes sur la durée retenue, en général 2 heures selon D9 et l'étude de dangers).
V₂ : volume de produit libéré par l'incendie (rupture du plus grand réservoir ou contenant).
V₃ : volume d'eau lié aux intempéries — applicable en confinement externe selon les prescriptions type 2940 et les prescriptions rubrique 1510 : 10 L/m² de surface drainée vers l'ouvrage.
V₄ : volume évaporé (généralement négligeable, pris à zéro en première approche conservative).

Exemple chiffré complet

Prenons l'hy

Hypothèses (entrepôt logistique, rubrique 1510, confinement externe) :

Surface drainée vers le bassin : 5 000 m²
Besoin en eau extincteur interne (sprinklers) : 1 200 m³/h × 1,5 h = 1 800 m³ (D9)
Eau d'extinction externe (lances pompiers) : 120 m³/h × 2 h = 240 m³ (D9)
Volume de produits liquides présents (palettes de produits nettoyants) : 30 m³
Volume évaporé : négligé (V₄ = 0)

Le calcul serait le suivant :

V₁ = 1 800 + 240 = 2 040 m³
V₂ = 30 m³
V₃ = 5 000 m² × 10 L/m² = 50 000 L = 50 m³ (prescriptions type 2940 / 1510 — confinement externe)
V total = 2 040 + 30 + 50 = 2 120 m³

Ce volume dimensionne le bassin de confinement externe. Une marge de sécurité de 10 à 20 % est recommandée pour absorber les aléas (pentes, zones drainées supplémentaires).

Il est important d'éviter les erreurs de dimensionnement fréquentes :

Oublier les surfaces extérieures drainées vers le bassin (cours, voiries, parkings).
Ne pas intégrer les by-pass ouverts en permanence dans les réseaux.
Sous-estimer les volumes de produits présents dans les zone de dépotage ou les zones de charge.
Ne pas actualiser le calcul après modification du stockage ou des moyens d'extinction.

Quelles solutions de confinement d'eau d'incendie déployer ?

Ouvrages fixes de rétention et étanchéité

Les bassins enterrés ou en surface, les cuves en béton armé ou en acier, et les géomembranes PEHD constituent les solutions de confinement externe de référence. Leur étanchéité est le point critique : une géomembrane PEHD doit être posée avec contrôle des soudures par un organisme indépendant. Les réservoirs modulaires en acier vitrifié ou époxy permettent des volumes de 5 à 10 000 m³ avec une mise en œuvre rapide sur site. Le bassin doit être maintenu vide hors sinistre (pas de relevage automatique des eaux pluviales dans le bassin de confinement).

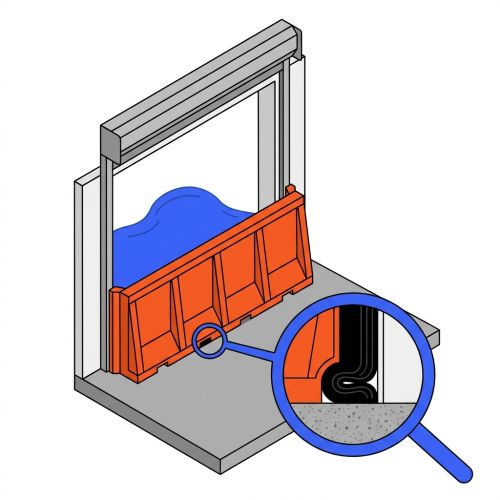

Dispositifs aux ouvertures : barrières et batardeaux

Les barrières de rétention se placent au niveau de toutes les ouvertures par lesquelles les eaux d'extinction peuvent sortir : portes de cellules, quais de chargement, passages techniques. En aluminium extrudé, elles résistent à la corrosion et supportent des hauteurs de rétention allant jusqu'à 1 000 mm selon les modèles. Les versions automatiques se déploient sur signal SSI ou sonde de détection d'eau au sol ; les versions manuelles exigent une procédure d'activation formalisée et un personnel formé.

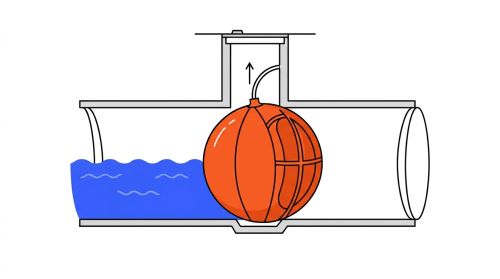

Isolement des réseaux : vannes, obturateurs, plaques de regards

Les regards et exutoires du réseau pluvial constituent les points de fuite les plus courants. Les obturateurs gonflables (diamètre de 300 mm à 1 100 mm selon installation, gonflage en moins de 90 secondes) permettent d'obturer une canalisation rapidement. Les plaques d'obturation souples (PVC, EPDM, polyuréthane) recouvrent les grilles en surface. Les vannes murales ou vannes de sectionnement sur réseau assurent l'isolement en aval. Ces dispositifs doivent être commandables localement et, si possible, depuis un poste centralisé ou à distance.

Solutions mobiles d'urgence et leurs limites

Les digues souples gonflables, boudins absorbants et kits antipollution constituent des moyens d'appoint, pas des solutions de confinement principal. Ils ne garantissent pas une étanchéité totale sur des durées longues, ne résistent pas à des pressions hydrauliques importantes et nécessitent une intervention humaine rapide. Leur déploiement doit être planifié dans les procédures d'urgence comme complément aux dispositifs fixes, avec pompage aval intégré.

Solution	Atouts	Limites	Preuves requises	Maintenance
Bassin/cuve externe	Grande capacité, autonome	Génie civil, foncier	Étanchéité, PV réception	Inspection annuelle
Barrière aux ouvertures	Réactivité, modularité	Fuites résiduelles aux joints	PV d'essai, formation	Joints, tests semestriels
Obturateur/vanne réseau	Isolement immédiat du réseau	Maintenance, accessibilité	PV fonctionnel	Tests semestriels
Solutions mobiles urgence	Déploiement rapide	Non étanche, durée limitée	Formation, exercice	Vérification avant sinistre

Solution : Bassin/cuve externe
Atouts	Grande capacité, autonome
Limites	Génie civil, foncier
Preuves requises	Étanchéité, PV réception
Maintenance	Inspection annuelle

Solution : Barrière aux ouvertures
Atouts	Réactivité, modularité
Limites	Fuites résiduelles aux joints
Preuves requises	PV d'essai, formation
Maintenance	Joints, tests semestriels

Solution : Obturateur/vanne réseau
Atouts	Isolement immédiat du réseau
Limites	Maintenance, accessibilité
Preuves requises	PV fonctionnel
Maintenance	Tests semestriels

Solution : Solutions mobiles urgence
Atouts	Déploiement rapide
Limites	Non étanche, durée limitée
Preuves requises	Formation, exercice
Maintenance	Vérification avant sinistre

Pourquoi choisir des barrières de rétention ?

Cas d'usage prioritaires

Les barrières de rétention s'implantent en priorité sur : les portes sectionnelles ou battantes des cellules de stockage, les quais de chargement et déchargement (zone exposée à des déversements lors des opérations), les passages à niveau entre zones de risque différent, et les zones de dépotage (raccordements de citernes). Chaque ouverture identifiée à l'étape 3 de la démarche devient un point d'implantation potentiel.

Critères de sélection

Les critères à examiner pour choisir une barrière de rétention sont les suivants :

Mode d'activation : manuel (levier, poignée) ou automatique (signal SSI, sonde de détection d'eau, commande radio ou Wi-Fi). Les barrières automatiques de type "semi-automatique" descendent automatiquement mais remontent manuellement après l'incident ; les barrières "full automatique" gèrent les deux mouvements.
Autonomie sans énergie : certains modèles fonctionnent sans alimentation électrique ou pneumatique — exigence importante pour garantir l'activation lors d'un sinistre coupant les alimentations électriques.
Résistance au trafic : si la barrière se trouve sur une voie de circulation engins, elle doit supporter jusqu'à 15 tonnes par essieu selon les modèles certifiés.
Adaptation aux irrégularités de sol : les joints compressibles doivent absorber jusqu'à ±10 à 50 mm de dénivellé selon les spécifications du modèle.
Comportement thermique : en zone exposée au feu, une résistance certifiée à au moins 200 °C pendant 15 minutes (voire supérieure à 800 °C pour certains modèles agréés) est requise.
Compatibilité ATEX : en zone à atmosphère explosive, des versions certifiées Ex sont disponibles.

Bonnes pratiques d'implantation

La continuité de l'étanchéité est le principe directeur : une barrière parfaitement installée sur une ouverture perd toute efficacité si le revêtement de sol adjacent est fissuré ou si un caniveau non obturé traverse la zone. Les points de vigilance à l'implantation sont :

Cote de retenue : la hauteur de la barrière doit dépasser d'au moins 10 % le niveau maximal d'eau calculé pour la zone.
Ancrage : selon la configuration (mur existant, sol béton, dalle), des réservations ou des platines d'ancrage sont nécessaires.
Cheminements d'évacuation : la mise en place de la barrière ne doit pas bloquer les issues de secours du personnel. Le délai d'activation doit être intégré dans le temps d'évacuation.
Continuité périphérique : aux angles, joints d'équerre et raccords latéraux garantissent l'étanchéité des jonctions.

Points de vigilance exploitation

Les barrières de rétention présentent des fuites résiduelles au niveau des joints, inhérentes à leur conception : elles sont conçues pour retenir, pas pour être hermétiques au niveau moléculaire. Un pompage aval reste donc nécessaire. Les joints (mousse polyuréthane, joints compressibles EPDM) constituent les pièces d'usure à surveiller et remplacer selon les préconisations du fabricant. Des tests d'étanchéité semestriels, consignés dans le registre, permettent de détecter une dégradation avant qu'elle ne compromette la fonction de confinement.

Pourquoi choisir les obturations et vannes de réseau ?

Cartographie des points stratégiques d'obturation

Les points de réseau à obturater en priorité sont : les exutoires du réseau pluvial (raccordements au réseau public ou au cours d'eau), les regards de collecte à l'aval des zones à risque, les by-pass éventuels qui contournent les ouvrages de rétention, et les postes de relevage qui, s'ils ne sont pas équipés de vannes d'isolement, peuvent propager les eaux polluées. Un plan des réseaux EU/EP actualisé, annoté des points d'obturation, est le document de référence.

Exigences opérationnelles issues des prescriptions type

Les prescriptions issues des arrêtés type (rubrique 1510, dispositions proches des prescriptions type 2940) fixent plusieurs exigences explicites :

Les orifices de confinement externe doivent être munis d'un dispositif d'obturation automatique — c'est-à-dire capable de se fermer sans intervention humaine sur signal de détection.
Les commandes doivent être accessibles localement et depuis un poste de commande déporté si possible.
Les dispositifs doivent être signalés et balisés (localisation physique et dans le plan de défense incendie).
Des consignes de mise en œuvre doivent être affichées à proximité des commandes.
Le délai d'exécution de la fermeture doit être inférieur au délai de remplissage de la rétention (exigence explicite de l'arrêté du 4 octobre 2010 modifié).

Intégration SSI, commande à distance et modes dégradés

Les obturateurs connectés (commande radio, GSM, Wi-Fi ou câblage SSI) permettent une activation en moins de 90 secondes depuis le poste de commande centralisé. En mode dégradé (coupure d'électricité), les vannes à sécurité positive maintiennent l'obturation sans alimentation, ce qui constitue l'architecture préférentielle pour les dispositifs critiques. Si des séparateurs d'hydrocarbures (conformes à la norme NF EN 858-2 pour la maintenance et l'exploitation) sont présents sur le réseau, leur cohérence hydraulique avec le système de confinement doit être vérifiée : un séparateur ouvert peut constituer un by-pass non intentionnel.

Essais périodiques, maintenance et consignation

Les systèmes de drainage actif (relevage autonome) doivent faire l'objet de tests fonctionnels au moins semestriels, consignés dans le registre d'exploitation selon les prescriptions du socle ICPE à autorisation (arrêté du 4 octobre 2010 modifié). Les vannes manuelles sont testées mensuellement, les obturateurs gonflables vérifiés pour l'étanchéité de la vessie, et les plaques de regards inspectées visuellement à chaque entretien des réseaux.

Comment assurer la maintenance du confinement incendie ?

Procédure d'activation en cas de sinistre

Minute 0–2 : Déclenchement de l'alarme incendie → activation automatique des barrières et obturateurs connectés au SSI, ou alerte de l'agent de permanence.
Minute 2–5 : Vérification visuelle des barrières fermées et des vannes obturées par l'agent de permanence ou l'équipe de première intervention ; activation manuelle des dispositifs non automatiques selon la liste des points de fuite.
Minute 5–15 : Mise en marche du pompage de relevage vers le bassin ou la cuve tampon ; alerte des SDIS avec transmission du plan de confinement.
Après le sinistre : Vérification de l'intégrité des dispositifs, contrôle du niveau du bassin, prélèvements pour analyses, contact prestataire de traitement.

Périodicités de vérifications à retenir

Dispositif	Fréquence	Contenu
Obturateurs et vannes de réseau	Mensuelle	Test fonctionnel, lubrification
Barrières de rétention (joints)	Semestrielle	Étanchéité, état des joints, ancrage
Drainage actif (relevage autonome)	Semestrielle (obligatoire ICPE autorisation)	Test de fonctionnement, consignation
Bassin/cuve de confinement	Annuelle	Inspection étanchéité, niveaux, vannes
Formation / exercice global	Annuelle	Simulation activation, chronométrage

Registre et preuves documentaires

Le registre d'exploitation regroupe : les comptes rendus de chaque test périodique (date, opérateur, résultat, anomalie), les bons d'intervention de maintenance, les PV d'essais de réception, les rapports de formation, et les analyses des effluents confinés lors des épisodes réels. Ce registre doit être accessible à l'inspection à tout moment et conservé pendant au moins 5 ans.

FAQ

Le volume calculé dépasse la capacité disponible sur le site : que faire ?

La première action consiste à vérifier si le calcul intègre des hypothèses conservatrices réductibles (scénario unique cellule vs incendie généralisé, durée de lutte à 2 h vs durée réelle probable). Si le volume reste supérieur à la capacité disponible, des solutions combinées permettent d'y répondre : segmentation du site en zones de confinement indépendantes, recours à des réservoirs modulaires démontables en kit, ou accord préfectoral sur une méthode de calcul alternative justifiée par une étude spécifique. Un sous-dimensionnement constaté lors d'une inspection constitue une non-conformité majeure pour les sites relevant de la rubrique 1510.

Les barrières mobiles sont-elles équivalentes aux barrières fixes ?

Non, elles ne sont pas équivalentes en termes de fiabilité opérationnelle. Les barrières fixes ancrées offrent une résistance mécanique supérieure, une activation possible sans intervention humaine (versions automatiques), et une étanchéité aux joints plus contrôlable. Les solutions mobiles (batardeaux amovibles, digues gonflables) constituent des compléments utiles pour les points de fuite secondaires ou en secours, mais leur efficacité dépend de la rapidité d'intervention et de la formation du personnel. Elles ne remplacent pas un dispositif fixe sur un point de fuite majeur.

Que faire si l'étanchéité totale n'est pas atteignable en confinement interne ?

Les fuites résiduelles aux joints de barrières sont une réalité technique. La démarche consiste à quantifier ces fuites résiduelles (en L/min selon les spécifications du fabricant), à s'assurer qu'elles restent inférieures à la capacité de pompage ou à la capacité d'absorption du réseau aval obturé, et à intégrer un pompage de secours permanent pendant le sinistre. La réglementation n'exige pas une étanchéité absolue mais une maîtrise documentée des rejets.

Comment articuler le plan de confinement avec l'assureur et les services de secours ?

L'assureur (notamment si le site est visité par un assureur industriel type FM Global) peut formuler des recommandations complémentaires aux prescriptions réglementaires, parfois plus contraignantes sur le volume ou le délai d'activation. Ces recommandations sont à intégrer dans la note de dimensionnement. Le SDIS doit recevoir le Plan de Défense Incendie incluant le plan de confinement et les procédures d'activation, avant la mise en service et à chaque mise à jour. Un exercice conjoint site/SDIS au moins tous les 3 ans (obligation rubrique 1510, enregistrement/autorisation) permet de valider l'interface opérationnelle.

À quelle fréquence tester les obturateurs et vannes de réseau ?

Les textes ICPE applicables aux installations à autorisation (arrêté du 4 octobre 2010 modifié) imposent des tests de fonctionnement au moins semestriels pour les systèmes de drainage actif, avec consignation dans le registre. Pour les vannes manuelles et obturateurs, la bonne pratique est un test mensuel documenté. Toute anomalie constatée doit être consignée, analysée et corrigée sous délai maîtrisé.

Que faire après un épisode pluvieux intense si le bassin s'est partiellement rempli ?

Un épisode pluvieux ne doit pas saturer le volume de confinement réservé aux eaux d'extinction. Le bassin doit être maintenu vide grâce à une vanne de vidange normalement ouverte vers un exutoire contrôlé (et fermée uniquement lors d'un sinistre). Si le bassin a reçu des eaux pluviales non polluées lors d'un événement, une analyse rapide permet de valider leur rejet et de libérer la capacité avant tout prochain sinistre. Cette procédure doit être formalisée dans le mode opératoire de routine.
