Une vitrine réfrigérée professionnelle est un équipement frigorifique utilisé en usage professionnel pour la conservation des aliments et leur présentation en point de vente. Elle s’emploie dans les établissements CHR, les boulangeries, les pâtisseries, les boucheries, les poissonneries, les traiteurs et la distribution alimentaire afin d’exposer des produits frais, réfrigérés ou surgelés dans des conditions maîtrisées. Le fonctionnement d’une vitrine réfrigérée repose sur un système de refroidissement qui capte la chaleur présente à l’intérieur du meuble et l’évacue vers l’extérieur afin de maintenir une température stable pour les produits exposés. Comprendre son mécanisme permet d’assurer une température stable et une conservation conforme des aliments.
Pourquoi utiliser une vitrine réfrigérée professionnelle ?
Conservation des produits alimentaires
La conservation des aliments repose sur un refroidissement continu qui ralentit la prolifération bactérienne. Une vitrine réfrigérée maintient les produits entre 0 °C et +4 °C pour les denrées réfrigérées et jusqu’à -18 °C pour les produits congelés. Cette plage thermique préserve la structure des aliments, limite les pertes hydriques et réduit le dessèchement des aliments.
Respect de la chaîne du froid
La chaîne du froid impose une stabilité thermique permanente entre la réception, le stockage et la vente. Une vitrine réfrigérée professionnelle intègre une régulation thermique pilotée par un thermostat et une sonde de température. Ce système ajuste le réglage de la température en temps réel pour éviter toute rupture thermique.
Mise en valeur des produits en point de vente
Une vitrine assure la visibilité des produits grâce à des portes vitrées, un double vitrage et un éclairage intérieur. L’éclairage LED améliore la présentation des aliments sans générer de chaleur supplémentaire. Le vitrage limite la condensation et favorise une exposition des produits lisible pour l’acheteur.
| Fonction | Objectif technique | Effet sur les produits |
|---|---|---|
| Température contrôlée | Régulation thermique | Stabilité des aliments |
| Diffusion du froid | Circulation de l’air | Répartition homogène du froid |
| Isolation thermique | Limitation des Ă©changes | RĂ©duction des pertes de froid |
| Éclairage intérieur | Visibilité | Présentation en vitrine |
Quels sont les éléments qui composent une vitrine réfrigérée ?
Une vitrine réfrigérée professionnelle se compose de plusieurs ensembles techniques qui assurent la production de froid, sa diffusion, son maintien et la présentation des aliments. Chaque composant participe au fonctionnement général du système de réfrigération.
- Le groupe frigorifique regroupe les éléments chargés de produire le froid à partir d’un gaz réfrigérant. Il peut être intégré directement dans la vitrine, on parle alors de vitrine prête à brancher, ou installé à l’extérieur du meuble, on parle alors de groupe déporté. Dans les deux cas, le groupe permet d’assurer la production du froid nécessaire à une température contrôlée.
- Les parois isolantes intègrent une mousse isolante qui limite les échanges avec l’extérieur. Cette isolation thermique réduit les apports de chaleur et stabilise la température contrôlée.
Les portes vitrées, le vitrage et le double vitrage permettent la visibilité des produits tout en limitant la condensation. - Les joints de porte assurent l’étanchéité de l’enceinte réfrigérée. Une étanchéité défaillante entraîne une entrée d’air chaud et perturbe la stabilité thermique.
- L’éclairage intérieur, souvent en éclairage LED, améliore l’exposition des produits sans perturber le maintien au froid.
| Composant | RĂ´le principal | Impact sur le fonctionnement |
|---|---|---|
| Groupe frigorifique | Produit le froid à partir d’un gaz réfrigérant, intégré ou déporté | Assure une température contrôlée |
| Parois isolantes | Limitent les échanges thermiques avec l’extérieur | Stabilisent la température intérieure |
| Portes vitrées et vitrage | Permettent la visibilité des produits | Réduisent la condensation et les pertes de froid |
| Joints de porte | Garantissent l’étanchéité de l’enceinte | Évitent les entrées d’air chaud |
| Éclairage intérieur | Éclaire les produits exposés | Améliore l’exposition sans perturber le froid |
Comment fonctionne une vitrine réfrigérée ?
Principe de production du froid
La production de froid repose sur l’absorption de chaleur par un fluide à basse pression. Le fluide frigorigène capte la chaleur de l’air chaud présent dans la vitrine. Cette chaleur est ensuite rejetée à l’extérieur du meuble.
Fonctionnement du cycle frigorifique
Le cycle frigorifique comprend quatre phases successives :
- La compression augmente la pression et la température du gaz.
- La condensation transforme le gaz en liquide et libère la chaleur.
- La détente abaisse la pression du liquide.
- L’évaporation absorbe la chaleur et produit le froid.
Chaque phase se déroule dans un circuit frigorifique fermé pour garantir une efficacité frigorifique stable.
Circulation de l’air froid dans la vitrine
La circulation de l’air assure la diffusion du froid. Un système de ventilation déplace l’air froid vers les zones de stockage. L’air chaud retourne vers l’évaporateur pour être refroidi à nouveau. Cette boucle assure une répartition homogène du froid.
Maintien d’une température constante
Le maintien d’une température constante dépend d’une régulation thermique précise. Le thermostat déclenche le groupe frigorifique selon les relevés de la sonde de température. Un dégivrage automatique élimine le givre sur l’évaporateur pour préserver la performance du système.
Comment fonctionne une vitrine réfrigérée selon sa configuration ?
Fonctionnement d’une vitrine réfrigérée à service arrière
Une vitrine réfrigérée à service arrière fonctionne avec un accès réservé au personnel, situé à l’arrière du meuble.Les produits ne sont pas accessibles directement aux clients, ce qui limite les ouvertures côté exposition.
Cette configuration réduit les échanges avec l’air ambiant et facilite le maintien d’une température constante. La diffusion du froid est plus stable et la stabilité thermique plus simple à maîtriser. Ce fonctionnement s’adapte aux produits frais nécessitant un contrôle rigoureux de la chaîne du froid et des conditions de sécurité alimentaire.

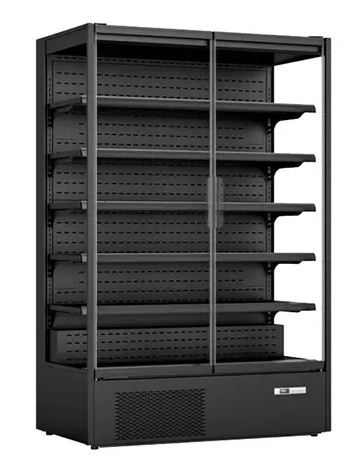

Fonctionnement d’une vitrine réfrigérée murale
Une vitrine réfrigérée murale présente une configuration verticale, souvent utilisée en libre-service.
Le froid se diffuse depuis l’arrière ou le haut du meuble afin de maintenir une température contrôlée sur l’ensemble de la hauteur.
La circulation de l’air crée une barrière thermique qui limite l’entrée d’air chaud lors des ouvertures. Cette configuration nécessite un refroidissement continu et une régulation thermique précise pour compenser les variations liées à l’accès fréquent des clients. Le maintien d’une température constante reste essentiel pour garantir la conservation des aliments exposés.
Fonctionnement d’une vitrine réfrigérée fermée
Une vitrine réfrigérée fermée est équipée de portes vitrées. La fermeture limite les entrées d’air chaud et réduit les pertes de froid lors de l’utilisation.
Le vitrage et le double vitrage permettent de conserver la visibilité des produits tout en améliorant la stabilité thermique. Cette configuration réduit les écarts de température et contribue à une consommation énergétique plus maîtrisée, sans modifier le principe de fonctionnement du système de réfrigération.
Fonctionnement d’une vitrine réfrigérée horizontale
Une vitrine réfrigérée horizontale, aussi appelée vitrine de comptoir, présente une configuration basse avec exposition par le dessus ou par l’avant. La gravité favorise le maintien de l’air froid à l’intérieur du meuble.
La diffusion du froid est régulière et la stabilité thermique plus facile à maintenir sur l’ensemble de la zone d’exposition. Cette configuration limite les variations de température et favorise la conservation des aliments, notamment lors d’un service assisté.
| Configuration de la vitrine | Mode d’accès | Diffusion du froid | Effet sur la température |
|---|---|---|---|
| Vitrine à service arrière | Accès réservé au personnel | Diffusion stable avec ouvertures limitées | Température constante et stabilité thermique facilitée |
| Vitrine murale | Libre-service | Diffusion depuis l’arrière ou le haut avec circulation d’air | Compensation nécessaire lors des ouvertures fréquentes |
| Vitrine fermée | Libre-service ou service assisté | Diffusion protégée par portes vitrées | Réduction des pertes de froid et meilleure stabilité thermique |
| Vitrine horizontale (comptoir) | Service assisté | Diffusion naturelle favorisée par la gravité | Variations de température limitées |
| Configuration de la vitrine : Vitrine à service arrière | |
|---|---|
| Mode d’accès | Accès réservé au personnel |
| Diffusion du froid | Diffusion stable avec ouvertures limitées |
| Effet sur la température | Température constante et stabilité thermique facilitée |
| Configuration de la vitrine : Vitrine murale | |
|---|---|
| Mode d’accès | Libre-service |
| Diffusion du froid | Diffusion depuis l’arrière ou le haut avec circulation d’air |
| Effet sur la température | Compensation nécessaire lors des ouvertures fréquentes |
| Configuration de la vitrine : Vitrine fermée | |
|---|---|
| Mode d’accès | Libre-service ou service assisté |
| Diffusion du froid | Diffusion protégée par portes vitrées |
| Effet sur la température | Réduction des pertes de froid et meilleure stabilité thermique |
| Configuration de la vitrine : Vitrine horizontale (comptoir) | |
|---|---|
| Mode d’accès | Service assisté |
| Diffusion du froid | Diffusion naturelle favorisée par la gravité |
| Effet sur la température | Variations de température limitées |
Comment régler la température d’une vitrine réfrigérée ?
Identifier la température adaptée aux produits exposés
Chaque catégorie de produits nécessite une température contrôlée spécifique.
- Les produits frais réfrigérés se conservent entre 0 °C et +4 °C.
- Les produits traiteur réfrigérés se conservent jusqu’à +3 °C selon leur nature.
- Les produits surgelés nécessitent une température négative, généralement autour de -18 °C.
| Type de produits exposés | Température recommandée | Objectif de conservation |
|---|---|---|
| Produits frais réfrigérés | 0 °C à +4 °C | Maintien de la fraîcheur |
| Produits traiteur réfrigérés | Jusqu’à +3 °C | Sécurité alimentaire |
| Produits surgelés | Environ -18 °C | Conservation longue durée |
Utiliser le thermostat de la vitrine réfrigérée
Le réglage s’effectue à l’aide du thermostat, situé sur le bandeau de commande de la vitrine.
- Le thermostat permet de définir une température cible.
- La sonde de température mesure la température réelle à l’intérieur du meuble.
- Le groupe frigorifique se déclenche automatiquement pour maintenir une température constante.
Le réglage doit être réalisé lorsque la vitrine est en fonctionnement normal et chargée de produits.
Vérifier la stabilité de la température après réglage
Après modification du réglage, une phase de stabilisation est nécessaire.
- La température doit être contrôlée après plusieurs heures de fonctionnement.
- Les écarts doivent rester limités sur l’ensemble du volume.
- Un affichage stable indique une régulation thermique correcte.
Quels types de froid utilise une vitrine réfrigérée ?
Froid statique
Le froid statique repose sur la convection naturelle. L’air froid descend naturellement sans assistance mécanique. Ce mode limite la ventilation et réduit les mouvements d’air. Il préserve l’humidité et limite le dessèchement des aliments.
Ce mode de refroidissement s’utilise pour des produits sensibles à l’humidité et non emballés, comme la viande fraîche à la coupe, les fromages affinés, les poissons frais sur lit réfrigéré ou les préparations traiteur non conditionnées. La température peut varier légèrement selon la hauteur de la vitrine, tout en restant compatible avec la chaîne du froid et la conservation des aliments.
Froid ventilé
Le froid ventilé, aussi appelé froid pulsé, repose sur une convection forcée. Un ventilateur accélère la circulation de l’air et homogénéise la température dans toute la vitrine.
Ce mode garantit une répartition homogène du froid et une température contrôlée sur tous les niveaux de la vitrine. Il convient aux produits emballés ou conditionnés, comme les boissons, les produits laitiers en libre-service, les desserts réfrigérés, les plats préparés sous film ou les produits d’épicerie fraîche. Il s’adapte aux zones de libre-service, où les ouvertures répétées nécessitent un refroidissement continu.
| Type de froid | Principe de fonctionnement | Produits adaptés | Points de vigilance |
|---|---|---|---|
| Froid statique | Circulation naturelle de l’air froid sans ventilation | Viande fraîche à la coupe, fromages affinés, poissons frais, préparations traiteur non conditionnées | Légères variations de température selon la hauteur |
| Froid ventilé | Circulation forcée de l’air par ventilation | Boissons, produits laitiers en libre-service, desserts réfrigérés, plats préparés emballés, épicerie fraîche | Risque de dessèchement pour les produits non emballés |
| Type de froid : Froid statique | |
|---|---|
| Principe de fonctionnement | Circulation naturelle de l’air froid sans ventilation |
| Produits adaptés | Viande fraîche à la coupe, fromages affinés, poissons frais, préparations traiteur non conditionnées |
| Points de vigilance | Légères variations de température selon la hauteur |
| Type de froid : Froid ventilé | |
|---|---|
| Principe de fonctionnement | Circulation forcée de l’air par ventilation |
| Produits adaptés | Boissons, produits laitiers en libre-service, desserts réfrigérés, plats préparés emballés, épicerie fraîche |
| Points de vigilance | Risque de dessèchement pour les produits non emballés |
Comment entretenir une vitrine réfrigérée ?
L’entretien d’une vitrine réfrigérée professionnelle garantit la sécurité alimentaire, la stabilité thermique et la maîtrise de la consommation énergétique. Il s’inscrit dans le respect des normes d’hygiène et des principes de la méthode HACCP, qui imposent un contrôle régulier des équipements de froid.
- Le nettoyage régulier des surfaces limite la condensation et l’accumulation d’humidité, susceptibles d’altérer la conservation des aliments.
- Le contrôle des joints de porte assure une étanchéité correcte et évite les entrées d’air chaud, responsables de variations de température contrôlée.
- Le dépoussiérage du condenseur favorise l’échange thermique et stabilise la performance énergétique de l’équipement.
- La vérification du thermostat, de la sonde de température et du dégivrage automatique permet de maintenir une température constante, conforme aux exigences du froid commercial et aux obligations de traçabilité prévues par la certification HACCP.
