Comment fonctionne une nacelle ciseaux ?

Le fonctionnement d’une nacelle ciseaux repose sur un système de levage vertical capable d’élever une plateforme élévatrice entre 6 m et 18 m de hauteur de travail, avec une charge utile comprise entre 230 kg et 500 kg selon la configuration. Le mouvement s’effectue grâce à un mécanisme ciseaux basé sur une structure en X, actionnée par des vérins hydrauliques ou par un moteur électrique alimenté par une source d’énergie dédiée. La montée se réalise à une vitesse moyenne de 0,2 à 0,5 m/s, avec un contrôle progressif permettant des arrêts précis à chaque niveau. L’ensemble du système intègre une sécurité intégrée avec clapets antichute, capteurs d’inclinaison et dispositifs de blocage automatique, afin d’assurer une élévation contrôlée et une descente contrôlée sur chaque cycle.

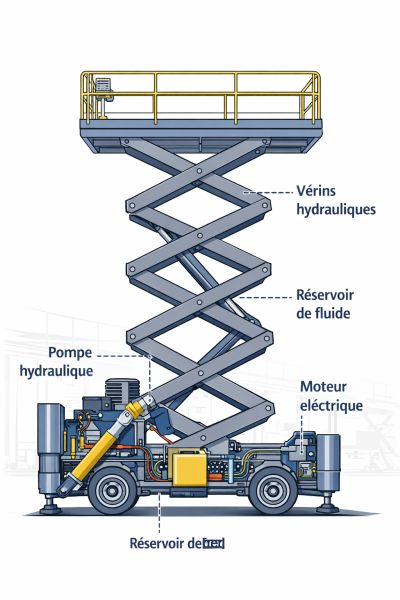

Le levage d’une nacelle ciseaux repose sur une géométrie pantographe, composée de bras métalliques croisés qui forment une structure en X. Ce mécanisme transforme une poussée linéaire, produite par un vérin ou un actionneur, en ouverture progressive des bras. Une nacelle ciseaux 10 m intègre souvent 2 à 3 étages de croisillons, tandis qu’un modèle de 16 m utilise jusqu’à 5 niveaux, afin de répartir les efforts mécaniques sur plusieurs points.

• La structure répartit la charge sur plusieurs bras pour limiter la flexion mécanique.
• Le mécanisme conserve une trajectoire verticale grâce à l’alignement des croisillons.
• La déformation en pleine élévation reste souvent inférieure à 1 % de la hauteur totale.
• Le pantographe assure une montée progressive avec une stabilité constante.

Les bras articulés constituent l’élément central du mécanisme de levage. Ils fonctionnent autour de points de pivot renforcés, soumis à des contraintes élevées lors du démarrage et en fin de course. Pendant l’élévation, l’effort réel transmis aux articulations dépasse souvent la charge nominale, atteignant 1,3 à 1,5 fois la charge utile.

• Les axes de pivot limitent le jeu mécanique avec des tolérances de 0,1 à 0,3 mm.
• Les guides latéraux synchronisent l’ouverture des bras sur toute la course.
• Les rails mécaniques empêchent un décalage entre les différents niveaux.
• Le mouvement reste uniforme même lorsque la plateforme approche de sa hauteur maximale.

Le mouvement vertical d’une nacelle ciseaux provient directement de la variation d’angle des bras en X. Contrairement à une nacelle articulée, ce système ne génère aucun déport horizontal. La plateforme reste centrée au-dessus du châssis, ce qui réduit les contraintes liées à l’équilibre. La vitesse d’élévation se situe généralement autour de 0,3 m/s, ce qui permet d’atteindre 12 m en environ 40 secondes. Le mouvement est contrôlé par un système proportionnel qui ajuste la vitesse selon la charge et la hauteur. La descente suit le même axe vertical, régulée par des valves de débit qui limitent la vitesse à une valeur stable, souvent inférieure à 0,4 m/s, afin d’éviter tout effet de chute.

La majorité des nacelles ciseaux utilisent un système hydraulique basé sur des vérins hydrauliques. Une pompe envoie un fluide sous pression depuis un réservoir de fluide vers un cylindre. Lorsque la pression augmente, le piston se déploie et pousse le mécanisme en X, provoquant l’élévation.

• La pression hydraulique atteint couramment 150 à 250 bars pour soulever jusqu’à 400 kg.
• Le débit fourni par la pompe varie entre 10 et 25 L/min, ce qui détermine la vitesse de montée.
• Un clapet anti-retour bloque automatiquement le vérin en cas de rupture de flexible.
• Un clapet parachute empêche une descente brutale et garantit une descente contrôlée.

Une nacelle équipée d’un moteur électrique fonctionne généralement sur batterie 24 V ou 48 V. Le moteur entraîne une pompe hydraulique ou un mécanisme de vis, avec une puissance typique comprise entre 3 et 8 kW selon la hauteur maximale. Une charge complète permet en moyenne 20 à 40 cycles complets de montée et descente avant recharge. Le système électronique ajuste automatiquement la puissance délivrée en fonction de la charge utile, ce qui évite les variations de vitesse en pleine élévation. Les commandes proportionnelles permettent une montée progressive, avec un arrêt précis à chaque niveau, ce qui facilite le positionnement de la plateforme.

La source d’énergie conditionne la capacité du système à maintenir une pression stable et à assurer des cycles répétés. Une batterie fournit une alimentation continue adaptée aux environnements intérieurs, tandis qu’un moteur thermique permet de maintenir une puissance hydraulique élevée sur des hauteurs supérieures à 15 m ou des charges proches de 500 kg. L’énergie alimente directement la pompe ou le moteur de levage, ce qui influence la vitesse, la fréquence des cycles et la capacité à maintenir une élévation constante. La stabilité du levage dépend directement de la capacité du système à conserver une pression hydraulique régulière pendant toute la course.

La plateforme de travail supporte une charge nominale de 230 kg sur les versions standard et jusqu’à 500 kg sur les configurations renforcées d’une nacelle ciseaux. Sa longueur varie souvent entre 2 m et 7 m, avec des extensions permettant d’augmenter la zone utile. Elle intègre un panneau de commandes avec montée, descente, arrêt d’urgence et parfois un affichage de diagnostic. La plateforme reste horizontale grâce à la symétrie du mécanisme ciseaux, ce qui garantit une stabilité constante pendant l’élévation. Le plancher est conçu pour supporter des charges concentrées, comme des outils ou des matériaux, tout en maintenant une répartition uniforme.

Le châssis constitue la base rigide d’une nacelle ciseaux. Une nacelle de 12 m pèse fréquemment entre 2 et 4 tonnes, ce qui améliore l’adhérence et limite les vibrations. Le châssis supporte les efforts transmis par les bras articulés et accueille les composants hydrauliques ou électriques. Sa rigidité est déterminante, car toute déformation augmente les oscillations en hauteur. Les points d’ancrage du mécanisme ciseaux sont renforcés pour absorber des contraintes répétées sur plusieurs milliers de cycles.

Le fonctionnement d’une nacelle cisesaux repose sur un système de pilotage comprenant des boutons de commande, un levier de commande proportionnel et un arrêt d’urgence. Les commandes agissent sur les distributeurs hydrauliques ou sur le variateur du moteur électrique, ce qui permet un contrôle précis de la vitesse. Une commande au sol permet de reprendre la descente en cas de problème opérateur. Lorsque la plateforme est levée, la vitesse de déplacement est limitée, souvent à moins de 1 km/h, afin de préserver la stabilité. Le système de commande intègre aussi des sécurités qui empêchent l’élévation si une anomalie est détectée.

La stabilité d’une nacelle ciseaux repose sur la base rigide et sur des capteurs intégrés. La plupart des machines bloquent l’élévation dès que l’inclinaison dépasse 3 à 5°, car une pente excessive modifie la répartition de charge sur la structure.

• Des capteurs d’inclinaison stoppent automatiquement le levage en cas de pente excessive.
• Des capteurs de surcharge interrompent la montée si la charge dépasse la capacité autorisée.
• Le système empêche l’élévation si les stabilisateurs ne sont pas correctement positionnés.
• La surveillance continue garantit un mouvement vertical compatible avec la sécurité opérateur.

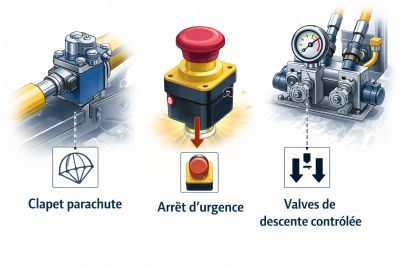

La nacelle ciseaux intègre plusieurs dispositifs pour interrompre immédiatement le mouvement. Un bouton d’arrêt d’urgence coupe la commande de montée et bloque le circuit. En cas de perte de pression, un clapet de rupture empêche la descente brutale du vérin. La descente reste régulée par des valves de débit qui maintiennent une vitesse constante. Un système anti-écrasement stoppe également le mouvement si un obstacle est détecté sous la plateforme. Ces dispositifs garantissent une sécurité opérateur pendant chaque phase d’élévation.

Le fonctionnement correct d’une nacelle ciseaux dépend aussi des vérifications opérateur. L’utilisateur contrôle le niveau de fluide, l’état des pivots, le bon fonctionnement des commandes et la réponse des capteurs. Il respecte aussi la charge utile maximale et les limites d’inclinaison. Une nacelle ciseaux fonctionne de manière stable uniquement si le circuit hydraulique, les dispositifs de blocage et les commandes restent opérationnels avant chaque cycle.Ces contrôles s’inscrivent dans un cadre réglementaire plus large, qui inclut la Vérification Périodique Générale obligatoire des appareils de levage.
