Comment fonctionne un brise-roche hydraulique ?

đź’ˇ Ce qu'il faut retenir :

• Un brise-roche hydraulique convertit la pression hydraulique du circuit auxiliaire de l'engin porteur en percussions rĂ©pĂ©tĂ©es, grâce Ă  un cycle piston-tiroir-azote qui se reproduit plusieurs centaines de fois par minute.
• Le cycle complet comprend quatre phases : montĂ©e du piston avec compression d'azote, dĂ©placement du tiroir distributeur, descente rapide du piston avec restitution d'Ă©nergie, puis impact sur le burin.
• La cadence de frappe varie de 300 Ă  1 500 coups/min et l'Ă©nergie d'impact de 300 Ă  10 000 J selon le tonnage de la pelle et le rĂ©glage hydraulique.
• Le poids du BRH ne doit pas dĂ©passer environ 10 % du poids de l'engin porteur, et le dĂ©bit ainsi que la pression doivent rester dans les plages constructeur pour Ă©viter l'usure prĂ©maturĂ©e et la perte de cadence.
• Une pression de retour anormale ou une tempĂ©rature d'huile dĂ©passant 80 °C signalent un point de laminage ou un coupleur inadaptĂ© Ă  corriger en prioritĂ©.
• La pression d'azote de l'accumulateur se contrĂ´le toutes les 100 Ă  200 heures selon la valeur constructeur ; un Ă©cart entraĂ®ne frappe irrĂ©gulière et perte de puissance.

Dans les secteurs du bâtiment et travaux publics, de la dĂ©molition et de l’extraction de matĂ©riaux, le brise-roche hydraulique (BRH) constitue un outil central pour fragmenter des matĂ©riaux rĂ©sistants comme le bĂ©ton armĂ©, la roche ou l’enrobĂ©. MontĂ© sur une pelle hydraulique, une mini-pelle ou un tractopelle, le BRH transforme l’énergie hydraulique produite par l’engin porteur en Ă©nergie mĂ©canique de percussion, capable de gĂ©nĂ©rer plusieurs centaines de frappes par minute.

Comprendre le fonctionnement d'un BRH permet de mieux interprĂ©ter ses performances sur chantier : pression hydraulique nĂ©cessaire, dĂ©bit hydraulique, frĂ©quence de frappe, Ă©nergie d’impact ou compatibilitĂ© avec l’engin porteur.

Sur chantier, le choix d'un marteau hydraulique permet de fragmenter des matĂ©riaux rĂ©sistants que les godets ou rippers ne parviennent pas Ă  attaquer directement. Il agit par percussions rĂ©pĂ©tĂ©es transmises au burin, provoquant la fissuration progressive du matĂ©riau jusqu'Ă  son Ă©clatement. La puissance disponible s'ajuste selon la taille de l'Ă©quipement et la nature du sol traitĂ©.

Situations de chantier oĂą le BRH intervient :

• DĂ©molition de bĂ©ton armĂ© sur des chantiers de dĂ©construction.
• Fragmentation de roche compacte avant extraction au godet.
• Ouverture de tranchĂ©es dans des sols durs ou rocheux.
• DĂ©construction de fondations en bĂ©ton massif.
• Traitement de blocs rocheux surdimensionnĂ©s en carrière avant concassage.

Le fonctionnement du BRH dépend directement du circuit auxiliaire de l'engin porteur, qui fournit la pression et le débit hydraulique nécessaires. Le bras articulé positionne l'outil, les flexibles transmettent l'énergie au marteau. La taille du BRH doit correspondre au tonnage de l'engin pour garantir une cadence de frappe stable et préserver les composants des deux équipements.

Le poids du BRH ne doit pas dépasser environ 10 % du poids de l'engin porteur. Un équipement sous-dimensionné réduit la productivité ; un équipement surdimensionné déstabilise la machine et surcharge son circuit hydraulique.

Principales machines compatibles :

• Pelle hydraulique sur chenilles ou sur roues.
• Mini-pelle pour chantiers urbains ou espaces contraints.
• Tractopelle et chargeuse-pelleteuse.
• Excavatrice lourde utilisĂ©e en carrière.

Ordres de grandeur observés sur chantier :

• Mini-pelle 2 Ă  5 t : BRH de 100 Ă  250 kg.
• Pelle 10 Ă  20 t : BRH de 700 Ă  1 500 kg.
• Pelle 30 Ă  50 t : BRH de 2 000 Ă  4 000 kg.

Points de vérification hydraulique avant couplage :

• DĂ©bit du circuit auxiliaire conforme Ă  la plage constructeur du BRH (gĂ©nĂ©ralement entre 40 et 250 L/min selon la taille).
• Pression de service dans la plage admissible (couramment 120 Ă  180 bars selon le modèle).
• Pression de retour vers le rĂ©servoir infĂ©rieure au seuil constructeur pour Ă©viter laminage et surchauffe.
• Coupleurs rapides adaptĂ©s et correctement connectĂ©s, entrĂ©e et retour bien identifiĂ©s.

Le principe de fonctionnement d'un brise-roche hydraulique repose sur la conversion de la pression hydraulique en mouvement mécanique. L'huile hydraulique envoyée par le circuit auxiliaire de la pelle circule dans le corps du marteau. Cette pression met en mouvement un piston dans un vérin, créant une énergie d'impact transmise au burin. La puissance disponible dépend directement du débit et de la pression fournis par l'engin porteur.

Principales Ă©tapes du transfert d'Ă©nergie :

1. Arrivée du fluide hydraulique sous pression depuis le circuit auxiliaire.
2. DĂ©placement du piston hydraulique sous l'effet de cette pression.
3. Accumulation d'énergie mécanique dans le système.
4. Transmission de l'impact au burin lors de la descente rapide du piston.

À titre indicatif, un circuit fonctionnant à 180 bars et 120 L/min peut générer plusieurs centaines de frappes par minute sur des matériaux résistants. Ces valeurs restent variables selon le modèle et le tonnage de l'équipement. Une pression de retour trop élevée ou un débit insuffisant réduisent la cadence et provoquent un échauffement progressif du circuit.

📌 Points clés

• La conversion pression hydraulique vers Ă©nergie mĂ©canique est au cĹ“ur du cycle.
• Le piston et le vĂ©rin constituent les organes moteurs de la percussion.
• La puissance dĂ©pend du dĂ©bit et de la pression fournis par l'engin porteur.

Le cycle de percussion d'un BRH comporte quatre phases qui se succèdent en continu. Un tiroir distributeur logé dans la chemise du corps de marteau joue un rôle de commutation : il oriente l'huile vers les différentes chambres pour piloter successivement la montée, le stockage d'énergie, la descente rapide du piston et le retour de l'huile vers le réservoir. Un gicleur de stabilisation temporise le déplacement du tiroir pour réguler la cadence.

Cycle de frappe observé dans la majorité des équipements :

1. Montée du piston sous pression hydraulique, avec compression simultanée de l'azote dans la chambre accumulateur.
2. Déplacement du tiroir distributeur lorsque le piston atteint sa position haute, commandé par les différences de surfaces exposées à la pression.
3. Descente rapide du piston, alimentée par la restitution d'énergie de la chambre d'azote.
4. Impact sur l'outil de frappe, le tiroir commute simultanément pour réorienter l'huile vers le retour réservoir.
5. Retour du piston en position haute, préparant le cycle suivant.

Les équipements professionnels atteignent 300 à 1 500 frappes par minute, ce qui permet la fragmentation progressive du béton ou de la roche sur chantier. La cadence effective dépend du débit fourni, de l'état du distributeur et de la pression d'azote dans l'accumulateur.

Dans le cycle hydraulique du BRH, la chambre d'azote stocke une partie de l'énergie lors de la montée du piston, puis la restitue lors de la phase de descente rapide. Ce double rôle, stockage et amplification, régularise la cadence de frappe et amortit les pics de pression dans le circuit auxiliaire. Certains équipements utilisent des amortisseurs d'azote distincts pour limiter les vibrations transmises au porteur.

RĂ´les principaux de l'accumulateur hydraulique :

• Stockage temporaire de l'Ă©nergie hydraulique lors de la montĂ©e du piston.
• Amplification de l'Ă©nergie de frappe lors de la restitution.
• RĂ©duction des variations de pression dans le circuit auxiliaire de l'engin.
• Stabilisation du cycle pour une cadence rĂ©gulière entre deux coups.

Ce dispositif améliore la performance de frappe et limite les pertes d'énergie. Sur chantier, cela se traduit par une productivité de démolition supérieure de 10 à 20 % selon le réglage et l'adéquation hydraulique entre l'engin et le BRH.

ContrĂ´le de la pression d'azote :

• La pression doit correspondre Ă  la valeur dĂ©finie par le constructeur du BRH, variable selon le modèle.
• Un contrĂ´le tous les 100 Ă  200 heures de fonctionnement est recommandĂ©.
• Une pression trop basse provoque une frappe irrĂ©gulière et une perte de puissance perceptible.
• Une pression trop Ă©levĂ©e augmente les efforts internes et accĂ©lère l'usure des joints et du piston.

Le vérin hydraulique transforme l'énergie du fluide sous pression en mouvement mécanique du piston. L'huile pousse le piston à l'intérieur du cylindre en acier traité. Dans les équipements utilisés en travaux publics, ce mécanisme fonctionne sous des pressions de 150 à 200 bars. L'étanchéité des joints conditionne directement l'efficacité de cette conversion.

Éléments principaux du vérin :

• Cylindre en acier traitĂ© supportant les pressions de service.
• Joints hydrauliques assurant l'Ă©tanchĂ©itĂ© des chambres de pression.
• Chambre de pression hydraulique oĂą s'exerce la force motrice.
• Guidage du piston hydraulique limitant les jeux latĂ©raux.

Des joints dégradés entraînent des fuites internes qui réduisent la pression effective dans la chambre de frappe. Le symptôme le plus courant est une perte de puissance progressive, accompagnée d'un échauffement anormal du circuit. Une fuite visible sur les flexibles ou raccords du vérin indique un remplacement nécessaire des joints avant toute utilisation prolongée.

Le piston hydraulique effectue un mouvement rapide dans le corps du marteau. Sous l'effet de la pression hydraulique, il se déplace vers le bas puis frappe le burin. Les bagues de guidage maintiennent l'alignement du piston lors de chaque cycle et absorbent les efforts latéraux qui pourraient s'exercer si l'outil n'est pas perpendiculaire à la surface traitée.

RĂ´le du piston et des bagues dans la percussion :

• Transformation de l'Ă©nergie hydraulique en impact mĂ©canique rĂ©pĂ©tĂ©.
• Transmission directe de l'Ă©nergie au burin Ă  chaque cycle.
• Maintien de la cadence de frappe grâce Ă  un guidage prĂ©cis.
• Absorption des efforts latĂ©raux pour protĂ©ger le corps du marteau.

La fréquence de frappe varie généralement entre 300 et 1 200 coups/minute. Un jeu excessif dans les bagues provoque des irrégularités de frappe, une usure accélérée du burin et, à terme, des détériorations du corps du marteau. L'inspection des bagues doit intervenir lors de chaque vidange d'huile ou après une intervention ayant entraîné des efforts latéraux importants.

Le burin constitue la pièce en contact direct avec le matériau. Sa forme conditionne la façon dont l'énergie d'impact se répartit dans la surface à fragmenter. Un burin inadapté réduit le rendement de fragmentation et accélère l'usure des bagues de guidage internes par les efforts mal orientés qu'il génère.

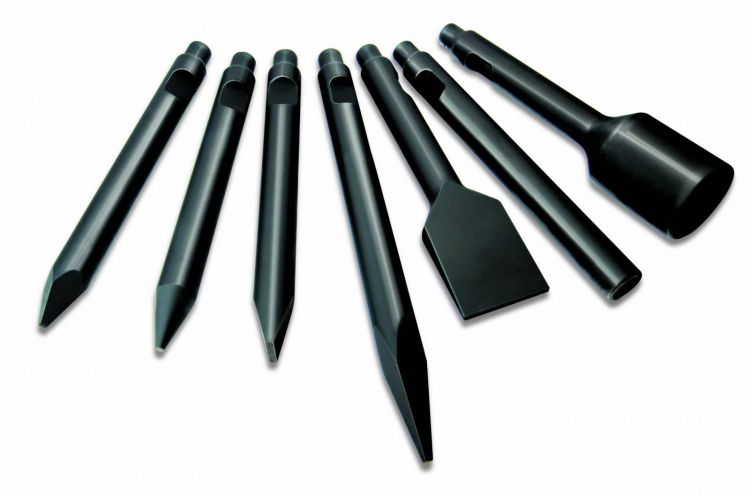

Principaux types d'outils de frappe et leur usage :

• Burin pointu (pic ou pointe diamant) : pĂ©nĂ©tration maximale dans les roches dures et le bĂ©ton armĂ©.
• Burin plat (burin) : dĂ©coupage et traçage de tranchĂ©es, travaux sur chaussĂ©es ou dalles.
• Burin conique (pilon) : transmission d'Ă©nergie sur large surface pour l'Ă©clatement de gros blocs rocheux.
• Burin bĂŞche : intervention sur enrobĂ© routier ou matĂ©riaux Ă  dĂ©couper en surface.

Le diamètre de l'outil peut varier de 45 mm à plus de 180 mm selon la puissance du BRH. Pour les matériaux très abrasifs, une pointe renforcée prolonge la durée de vie et limite les remplacements fréquents. Le diamètre du burin doit aussi rester cohérent avec l'énergie et le débit disponibles : un outil trop petit pour une forte énergie s'use prématurément, tandis qu'un outil trop large sur un petit BRH réduit la pénétration.

Le circuit hydraulique du BRH assure la circulation de l'huile sous pression entre l'engin porteur et le marteau. Le fluide hydraulique arrive dans le distributeur du marteau via les flexibles hydrauliques, actionne le piston via le tiroir, puis retourne vers le réservoir de la machine. La ligne de retour est souvent négligée lors du couplage, mais elle conditionne directement la régularité de la cadence et la température du circuit.

Composants du circuit hydraulique :

• Flexibles hydrauliques haute pression reliant porteur et marteau.
• Coupleurs hydrauliques assurant la connexion et l'Ă©tanchĂ©itĂ©.
• Distributeur hydraulique pilotant l'orientation du fluide.
• Conduites de retour vers le rĂ©servoir hydraulique de l'engin porteur.

Les débits observés varient souvent entre 40 et 250 L/min, selon la taille du marteau hydraulique. Une pression de retour excessive, causée par des coupleurs sous-dimensionnés ou une ligne de retour obstruée, crée un laminage de l'huile qui provoque une montée en température du circuit. Au-delà de 80 °C, la viscosité de l'huile chute, les joints se dégradent et la cadence de frappe devient irrégulière. Il convient alors d'identifier et de corriger le point de restriction avant toute reprise d'activité.

La fixation du BRH sur le bras articulé de l'engin porteur assure la transmission des efforts de percussion vers le sol tout en maintenant l'alignement de l'outil pendant chaque impact. Les vibrations générées à chaque frappe sollicitent fortement les axes et les liaisons mécaniques.

Principaux systèmes de fixation et points de contrôle :

• Attache rapide hydraulique ou platine de fixation mĂ©canique Ă  inspecter avant chaque vacation.
• Axes de liaison Ă  contrĂ´ler pour dĂ©tecter tout jeu ou ovalisation progressive.
• Silentblocs anti-vibrations Ă  remplacer dès signe d'Ă©crasement ou de fissuration.
• Boulons du corps du marteau Ă  vĂ©rifier au couple après les premières heures de chantier.

Un jeu dans les axes de fixation non corrigé entraîne une usure asymétrique de l'adaptateur et réduit la durabilité des équipements sur chantier. Les silentblocs protègent aussi les flexibles hydrauliques des chocs répétés transmis par le bras de la pelle.

La percussion répétée transmise au burin permet la démolition de béton armé ou de structures massives. Sur un chantier de déconstruction, l'énergie de frappe peut atteindre 1 000 à 10 000 joules, ce qui facilite l'éclatement progressif des dalles, murs ou fondations. Le BRH est préféré à la pince ou au broyeur lorsque la structure présente une forte compacité ou un armement dense nécessitant une percussion concentrée plutôt qu'une action de cisaillement.

Interventions courantes en démolition :

• Fragmentation de dalles en bĂ©ton armĂ© avant Ă©vacuation.
• Destruction de fondations en masse.
• DĂ©molition de piliers ou murs porteurs sur des chantiers de dĂ©construction.
• PrĂ©paration de structures pour reprise en sous-Ĺ“uvre.

Le BRH intervient lorsque les outils classiques d'excavation ne parviennent pas à pénétrer les sols rocheux. La percussion hydraulique permet alors la fragmentation de roche avant son extraction mécanique avec un godet.

Situations fréquentes en terrassement :

• Creusement de tranchĂ©es techniques en zone rocheuse.
• Ouverture de fouilles dans des sols compacts ou calcaires.
• Excavation de roche dure en fronts Ă©troits.
• PrĂ©paration de plateformes de construction sur terrain rocheux.

Une pelle de 15 à 25 tonnes équipée d'un BRH de 1 500 kg peut fragmenter plusieurs mètres cubes de roche par heure selon la dureté du matériau. En zone urbaine, les contraintes de bruit et de vibrations peuvent imposer des plages horaires restreintes ou le recours à des marteaux équipés d'options insonorisation.

Le principe de fonctionnement d’un brise-roche hydraulique est également exploité dans les carrières de pierre et les sites d’extraction minière. L’outil intervient pour réduire la taille de blocs rocheux après l’abattage ou pour préparer les matériaux destinés au concassage.

Utilisations dans les carrières :

• rĂ©duction de blocs rocheux
• prĂ©paration de matĂ©riaux pour concasseur
• dĂ©tachement de masses rocheuses
• entretien des fronts de taille

Sur les exploitations minérales, un marteau hydraulique lourd peut produire plus de 800 impacts par minute, ce qui accélère la préparation des matériaux.

Le fonctionnement brise-roche hydraulique intervient dans les travaux d’infrastructure lorsque les matériaux existants doivent être fragmentés avant reconstruction. Dans les projets de génie civil, l’outil permet de casser des structures existantes sans recours à des techniques explosives.

Domaines d’application dans les infrastructures :

• dĂ©molition de chaussĂ©es en bĂ©ton ou enrobĂ©
• travaux de voirie et rĂ©seaux
• interventions ferroviaires
• amĂ©nagement urbain et travaux portuaires

Ce type d’équipement permet de mécaniser les opérations et d’améliorer la productivité de chantier, notamment dans les zones urbaines.

Le principe de fonctionnement d’un brise-roche hydraulique doit être adapté au matériau traité. La dureté du matériau influence directement l’énergie de frappe, le diamètre du burin et la puissance hydraulique requise. Sur un chantier de démolition ou de terrassement, cette adéquation conditionne la cadence de fragmentation.

Un BRH délivrant 3 000 à 5 000 joules convient souvent pour des travaux de démolition de béton sur pelle de 20 tonnes.

Le fonctionnement du brise-roche hydraulique doit aussi être évalué selon la fréquence d’utilisation prévue sur chantier. Un usage ponctuel pour des travaux de terrassement ne nécessite pas les mêmes caractéristiques qu’une utilisation quotidienne en carrière ou en démolition lourde.

Situations d’utilisation observées :

• chantier ponctuel de dĂ©molition
• travaux rĂ©guliers de terrassement rocheux
• exploitation continue en carrière
• travaux urbains avec cycles courts

Un BRH utilisé 6 à 8 heures par jour nécessite une conception robuste : corps monobloc, amortisseurs de vibrations et système de graissage automatique pour limiter l’usure des composants.

Le fonctionnement d’un brise-roche hydraulique dépend d’un circuit hydraulique alimenté en huile sous pression. Une baisse du niveau d’huile ou une huile dégradée peut provoquer une perte de puissance ou une surchauffe du système hydraulique.

Points de surveillance réguliers :

• niveau d’huile hydraulique dans le rĂ©servoir
• Ă©tat des flexibles hydrauliques
• absence de fuites sur les raccords
• tempĂ©rature du circuit hydraulique

Un contrôle quotidien permet d’éviter une baisse de 10 à 20 % de performance de frappe liée à une mauvaise alimentation hydraulique.

Le fonctionnement brise-roche hydraulique génère des vibrations importantes. Les fixations mécaniques reliant l’outil au bras de la pelle doivent donc être inspectées régulièrement pour garantir la stabilité du système et la sécurité des opérateurs.

Éléments à inspecter avant utilisation :

• axes de fixation du marteau hydraulique
• Ă©tat des silentblocs anti-vibrations
• serrage des boulons du corps du marteau
• Ă©tat des coupleurs hydrauliques

Un défaut de fixation peut provoquer une usure prématurée des composants et réduire la durée de vie du matériel.

Le fonctionnement du brise-roche hydraulique entraîne une usure progressive du burin et des pièces en contact avec le matériau. Le remplacement régulier de ces éléments garantit une transmission optimale de l’énergie de frappe.

Pièces d’usure à surveiller :

• burin ou pointe de frappe
• bagues de guidage
• joints hydrauliques
• plaques de retenue du burin

Un burin fortement usé peut réduire l’efficacité de fragmentation de 15 à 30 %, ce qui augmente la durée d’intervention sur chantier.

Le fonctionnement d’un brise-roche hydraulique dépend fortement du dimensionnement par rapport à la pelle hydraulique utilisée. Chaque catégorie d’engin dispose d’une plage de poids et de puissance adaptée afin de maintenir une cadence de frappe stable.

Repères utilisés sur chantier :

• mini-pelle 1–5 t → BRH 80 Ă  250 kg
• pelle 8–15 t → BRH 400 Ă  900 kg
• pelle 20–30 t → BRH 1 200 Ă  2 500 kg
• pelle >40 t → BRH 3 000 Ă  5 000 kg

Un bon dimensionnement permet d’optimiser la productivité de chantier, notamment lors de la démolition de béton ou de l’excavation de roche.

Le principe de fonctionnement d’un brise-roche hydraulique implique plusieurs paramètres techniques qui influencent directement la performance sur chantier : pression, débit hydraulique et énergie d’impact.
