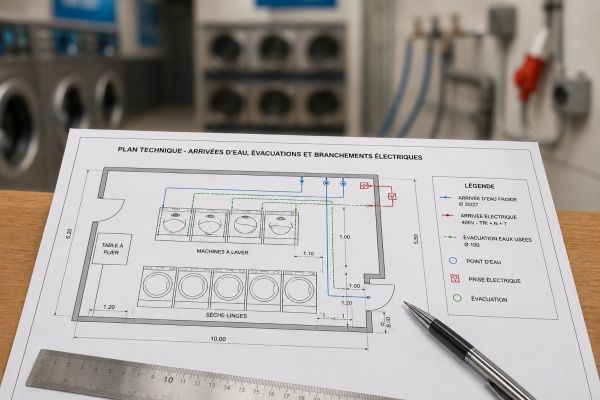

Dimensionner les arrivées d'eau, évacuations et branchements électriques d'une laverie exige d'inventorier toutes les machines avant travaux, car chaque lave-linge professionnel consomme environ 0,20 l/s d'eau froide et génère un rejet intermittent sur raccordement DN 40.
Le débit simultané d'eau s'estime avec la formule Q = (π × d² / 4) × V, en limitant la vitesse à 2 m/s sur les canalisations horizontales et à 1,5 m/s sur les colonnes montantes.
Les évacuations EU doivent respecter une pente minimale de 1 %, des vitesses comprises entre 0,6 et 3 m/s et un taux de remplissage de 50 % en réseau séparatif ou 70 % en réseau unitaire, conformément à la NF DTU 60.11 et à la NF EN 12056-2.
Les eaux pluviales se calculent avec une intensité de référence de 0,05 l/s/m² en France métropolitaine (0,075 l/s/m² en DOM), avec un diamètre intérieur minimal de 80 mm pour les descentes de toitures-terrasses et de 60 mm pour les balcons.
Une laverie de 6 lave-linges et 4 séchoirs affiche une puissance installée dépassant souvent 60 kW, ce qui impose un raccordement triphasé 400 V et une validation par un électricien agréé avant demande Enedis.
Valider la faisabilité technique d'un local avant de signer un bail ou de démarrer des travaux est une étape décisive pour tout porteur de projet de laverie automatique ou de pressing. Un local sous-alimenté en eau, dépourvu de réseau séparatif ou limité à un branchement monophasé peut rendre le projet non viable, même si l'emplacement commercial est parfait. Ce guide fournit une méthode de pré-dimensionnement des trois réseaux avec repères normatifs issus du NF DTU 60.11, de la NF EN 12056-2 et de la NF C 15-100 pour une laverie automatique.
Quelles données relever avant de dimensionner une laverie ?
Avant dedimensionner les réseaux d’une laverie, il faut relever les données techniques de chaque machine : capacité, débit d’eau, pression, puissance électrique, type d’alimentation et diamètre d’évacuation. Le nombre de machines, la durée des cycles et la présence d’un adoucisseur doivent aussi être pris en compte pour prévoir des raccordements adaptés.
Donnée à relever
Source
Exemple de valeur
Marque et modèle de la machine
Fiche technique constructeur
Lave-linge 9 kg professionnel
Capacité nominale en kg
Fiche technique
9 kg
Débit eau froide requis (l/s ou l/min)
Fiche technique
0,20 l/s
Débit eau chaude requis (ECS)
Fiche technique
0 ou 0,15 l/s selon modèle
Pression minimale d'alimentation (bar)
Fiche technique
1 à 3 bar
Puissance électrique installée (kW)
Plaque signalétique
2,2 kW (lavage)
Alimentation mono ou triphasé
Fiche technique
230 V monophasé
Diamètre de raccordement EU (DN)
Fiche technique
DN 40
Nombre de machines de ce type
Projet
4 lave-linges
Durée de cycle type (min)
Fiche technique
45 min
Présence d'un adoucisseur prévu
Projet
Oui, 1 adoucisseur commun
Au-delà des machines de laverie, trois paramètres du local conditionnent tout le reste.
La pression statique disponible au compteur doit être vérifiée auprès du gestionnaire de réseau : une pression inférieure à 2 bar en heure de pointe rend le projet fragile.
Le type de réseau public (unitaire ou séparatif) conditionne les possibilités de raccordement EU et EP.
L'altimétrie du plancher par rapport au réseau public détermine si l'évacuation gravitaire est possible ou si une pompe de relevage s'impose.
Les contraintes spécifiques à la laverie méritent également d'être listées : cycles simultanés générant des rejets brefs et intenses, vibrations des machines essorant à haute vitesse, rejet de chaleur et d'humidité des séchoirs, accessibilité au compteur d'eau et à l'armoire électrique pour la maintenance.
Vous êtes fournisseur de bungalow laverie ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Lecture des fiches techniques et calcul du débit de base
La NF DTU 60.11 attribue à chaque lave-linge un débit de base de 0,20 l/s en eau froide. Les machines professionnelles connectées à l'eau chaude sanitaire requièrent en plus un débit ECS selon leur fiche technique, entre 0,10 et 0,20 l/s. Ces deux réseaux se calculent séparément.
La formule de simultanéité du DTU 60.11 s'applique lorsque le nombre d'appareils raccordés à un même tronçon dépasse 5 : Y = 1 / √(X – 1) Avec X = nombre d'appareils, le débit probable s'obtient par Qprobable = Qbrut × Y.
Pour une laverie de 8 lave-linges raccordésà une nourrice commune, Qbrut = 8 × 0,20 = 1,60 l/s, et Y = 1 / √7 ≈ 0,38. Le débit probable est donc d'environ 0,60 l/s. Attention : une laverie fonctionne en usage intensif assimilable à celui d'un gymnase ou d'un internat, où la simultanéité réelle est souvent bien supérieure au coefficient standard. Il convient d'appliquer une majoration ou de retenir le débit brut pour la conception des tronçons principaux. Ce point doit être validé par un bureau d'études.
Dimensionnement des canalisations avec la formule Q = (π d² / 4) × V
Une fois le débit probable connu, le diamètre intérieur minimal d'une canalisation se déduit de la relation Q = (π × d² / 4) × V, où V est la vitesse d'écoulement admissible :
V = 2 m/s pour les canalisations horizontales (zones non occupées).
V = 1,5 m/s pour les colonnes montantes et les tronçons en zones occupées.
Pour un débit probable de 0,60 l/s (= 0,0006 m³/s) et V = 2 m/s : d² = (4 × 0,0006) / (π × 2) ≈ 0,000382 m², soit d ≈ 0,0196 m = 19,6 mm. Le diamètre intérieur retenu sera de 20 mm minimum, ce qui correspond à un tube cuivre 20/22 ou un multicouche de 26 mm extérieur. Pour une laverie de 12 machines, un collecteur d'alimentation en diamètre intérieur 26 mm constitue un ordre de grandeur réaliste.

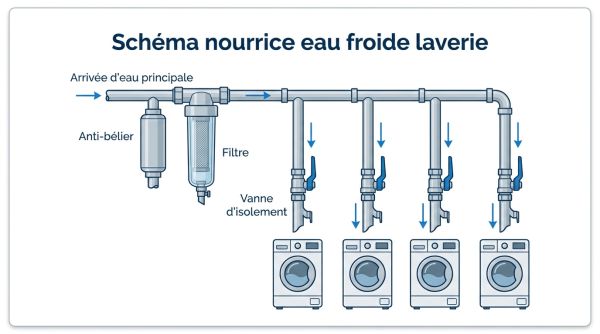

Repères concrets pour nourrice, vannes et anti-bélier
L'alimentation d'un rang de machines de laverie s'organise en nourrice : une canalisation principale alimentant chaque machine par piquage individuel avec vanne d'isolement quart de tour. Cette architecture permet d'intervenir sur une machine sans couper l'ensemble.
Chaque machine doit disposer d'une vanne d'arrêt accessible pour la maintenance.
Un clapet anti-bélier ou un limiteur de pression est recommandé en tête de nourrice pour absorber les coups de bélier liés aux électrovannes des machines.
Un filtre mécanique (80 à 100 μm) protège les électrovannes des machines des particules du réseau.
L'adoucisseur collectif se positionne après le compteur et avant la nourrice, avec un by-pass pour la maintenance.
Points spécifiques eau chaude sanitaire en laverie
Certaines laveries alimentent leurs machines en ECS produite par un ballon électrique ou une chaudière dédiée. La longueur du réseau ECS détermine si un bouclage est nécessaire : au-delà de 8 à 10 m de canalisation, l'absence de bouclage génère de longues purges à chaque démarrage de machine, gaspillant de l'eau et retardant le démarrage du cycle. Un ballon de 200 à 300 litres couvre généralement les besoins d'une laverie de 6 à 8 machines, mais ce dimensionnement dépend du nombre de cycles simultanés et du profil thermique des machines.
Comment dimensionner les évacuations d’une laverie ?
Rappel des règles de base NF DTU 60.11 et NF EN 12056-2
Les évacuations EU et EV gravitaires obéissent à trois contraintes fondamentales inscrites dans la NF DTU 60.11 et la NF EN 12056-2 :
Pente minimale de 1 % sur l'ensemble des canalisations de raccordement et des collecteurs.
Vitesses d'écoulement maintenues entre 0,6 m/s (en dessous, risque de dépôts) et 3 m/s (au-dessus, risque d'érosion des joints).
Pas de réduction de diamètre dans le sens de l'écoulement : un collecteur ne peut pas être de diamètre inférieur à la chute ou à la canalisation de raccordement qui l'alimente.
Les conduites de raccordement des appareils sont limitées à 10 m de longueur et 3 coudes à 90° maximum. Le taux de remplissage admissible est de 50 % en réseau séparatif et de 70 % en réseau unitaire. Ces taux conditionnent le choix du diamètre final via le calcul par la méthode de Prandtl-Colebrook.
Le débit d'eaux usées probable Qww découle de la somme des unités de raccordement (ΣDU) et d'un coefficient K selon la fréquence d'utilisation. Chaque lave-linge contribue pour 1 DU (débit de base 0,20 l/s selon DTU), ce qui conduit pour 8 lave-linges à ΣDU = 8. La charge hydraulique maximale à retenir correspond au maximum entre Qww calculé et le débit individuel de l'appareil présentant le plus fort DU.

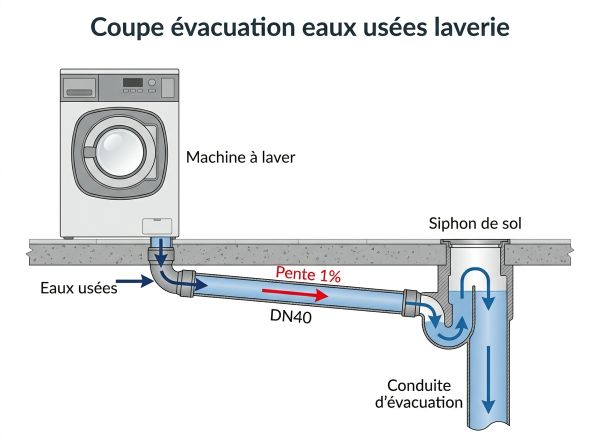

Raccordement des lave-linges et siphons de sol

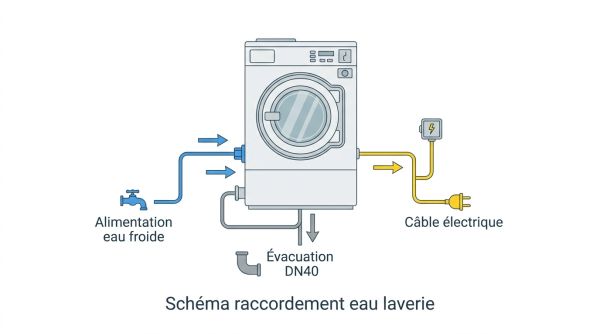

Le raccordement individuel de chaque lave-linge professionnel s'effectue sur une canalisation de DN 40, avec vidange intermittente par déversoir ou siphon de bac. Ce rejet est bref et intense : un lave-linge professionnel peut rejeter 15 à 20 litres en moins de 60 secondes lors de la vidange. Ce phénomène justifie de ne pas négliger les pointes lors du dimensionnement du collecteur.
Un siphon de sol DN 100 est recommandé dans la zone de machines pour recueillir les débordements accidentels, avec garde d'eau maintenue par remplissage manuel si la fréquence des rejets est faible.
Un regard de visite accessible est à prévoir sur le collecteur principal pour faciliter le curage.
Les siphons de sol doivent être équipés de clapets anti-odeurs si le local est utilisé en continu.
Ventilation des chutes et clapets aérateur
Toute colonne de chute EU doit être prolongée à l'air libre au-dessus du point haut du bâtiment, dans le même diamètre, pour équilibrer les pressions et éviter le désiphonnage des siphons. En cas d'impossibilité de percement en toiture, un clapet équilibreur de pression (soumis à Avis Technique) peut être installé, à condition que la réglementation locale ne l'interdise pas. Les tronçons horizontaux de ventilation doivent conserver une pente vers la colonne pour évacuer les condensats. Un signe d'une ventilation insuffisante est le gargouillement des siphons ou les odeurs remontant par les évacuations après chaque vidange de machine.
Cas nécessitant une pompe de relevage en laverie
La pompe de relevage s'impose lorsque le plancher du local se trouve en contrebas du réseau public, ou lorsque la longueur du collecteur ne permet pas de maintenir la pente de 1 % jusqu'au regard de branchement. En local commercial de rez-de-chaussée ou en sous-sol, c'est une configuration fréquente.
La station doit accepter des eaux chargées en fibres textiles et en produits lessiviers : une pompe à roue vortex ou à passage libre supérieur à 20 mm convient.
Un clapet anti-retour sur la canalisation de refoulement est obligatoire pour éviter le retour d'effluents en cas d'arrêt.
Une alarme de niveau haut et un accès de maintenance facilement praticable sont indispensables pour une exploitation sans risque de débordement.
Le dimensionnement hydraulique (débit, HMT) doit être confié à un plombier ou à un bureau d'études, conformément à la NF EN 12056-4.
Comment gérer les eaux pluviales d’une laverie ?
Le dimensionnement des EP relève de la NF DTU 60.11 partie 3, intégrant la NF EN 12056-3. L'intensité pluviométrique de référence est de 0,05 l/s/m² en France métropolitaine et de 0,075 l/s/m² dans les DOM. Le débit EP collecté se calcule en multipliant cette intensité par la surface projetée horizontalement.
Les descentes d'eaux pluviales doivent respecter un diamètre intérieur minimal de 80 mm pour les toitures-terrasses avec revêtement d'étanchéité, et de 60 mm pour les balcons et loggias. Aucune réduction de diamètre n'est admise dans le sens de l'écoulement des collecteurs EP. Si le réseau public est séparatif, les EP ne peuvent en aucun cas être rejetées dans le réseau EU/EV.
Quelle puissance électrique prévoir pour une laverie ?
Recensement des usages et calcul de la puissance installée
La première étape consiste à lister toutes les charges électriques avec leur puissance unitaire :
Lave-linges professionnels : de 1,5 à 3,5 kW par machine selon capacité et programme.
Le facteur de simultanéité (Ks) permet de corriger la puissance installée brute pour obtenir la puissance appelée. Pour 6 à 9 circuits, un Ks de 0,7 est couramment retenu. La puissance appelée intègre également un facteur de réserve (Kr = 1,25) pour anticiper les extensions futures.
Conversion kW en ampères en monophasé et triphasé
En monophasé 230 V : I = P / (U × cos φ), soit pour 10 kW avec cos φ = 0,95 : I ≈ 45,8 A.
En triphasé 400 V : I = P / (√3 × U × cos φ), soit pour 30 kW avec cos φ = 0,95 : I ≈ 45,6 A.
Ces formules montrent qu'une même puissance en triphasé divise le courant par ligne d'un facteur √3 ≈ 1,73 par rapport au monophasé, ce qui réduit les sections de câble et les pertes. Le cos φ est fourni par les fiches constructeurs ; en l'absence d'information, retenir 0,85 à 0,95 pour des charges résistives pures (séchoirs, ballons).
Arbitrage monophasé ou triphasé pour les machines
Le triphasé s'impose dès que la puissance souscrite dépasse 12 à 15 kVA, seuil pratique d'une laverie comportant plus de 3 séchoirs ou un ballon ECS de forte puissance. Les lave-linges professionnels de moins de 9 kg fonctionnent souvent en monophasé, mais les séchoirs de 14 à 18 kg et les machines de grande capacité sont généralement triphasés. La puissance souscrite auprès d'Enedis doit être cohérente avec la demande réelle : une sous-souscription entraîne des coupures intempestives par le disjoncteur de branchement, tandis qu'une sur-souscription augmente l'abonnement sans nécessité. Une demande d'augmentation de puissance ou de création d'un branchement triphasé prend plusieurs semaines ; cette démarche doit être anticipée avant la date d'ouverture.

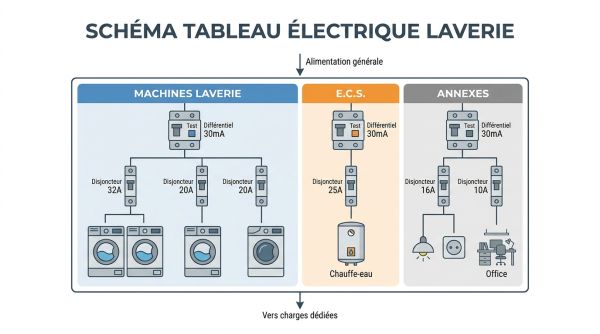

Organisation de l'armoire et protections à valider
L'armoire électrique d'une laverie se structure par circuits dédiés :
Un départ par machine (lave-linge ou séchoir), protégé par un disjoncteur et un interrupteur différentiel 30 mA de type A ou F.
Un circuit dédié au ballon ECS, protégé séparément.
Un circuit éclairage, un circuit prises de service, un circuit VMC.
Un interrupteur différentiel général en tête et une protection parafoudre si le local est exposé (à vérifier avec l'électricien).
La mise à la terre de toutes les masses métalliques et la liaison équipotentielle dans les zones humides sont obligatoires.
La conception finale de l'armoire relève de la NF C 15-100 et doit être validée par le Consuel avant mise sous tension par Enedis. Ci-après les erreurs fréquentes à éviter
Appliquer le coefficient de simultanéité standard à une laverie, alors que les cycles peuvent être déclenchés quasi simultanément en heures de pointe, conduit à sous-dimensionner le collecteur EU et la nourrice d'alimentation.
Oublier la ventilation de la colonne de chute génère des désiphonnages répétés et des odeurs dans le local.
Négliger les pointes de puissance des séchoirs et du ballon ECS lors du calcul électrique aboutit à une puissance souscrite insuffisante.
Omettre de vérifier l'altimétrie du plancher avant la signature du bail peut imposer une pompe de relevage non budgétée, d'un coût de 2 000 à 6 000 € selon les configurations.
Enfin, confondre le diamètre extérieur et le diamètre intérieur selon le matériau (cuivre, PER, multicouche) fausse l'ensemble du calcul hydraulique.
Comment pré-dimensionner les réseaux d’une laverie ?
Le tableau ci-dessous présente deux configurations types avec leurs ordres de grandeur. Ces valeurs sont des estimations destinées à amorcer le dialogue avec les professionnels, pas des résultats de conception.
Paramètre
Petite laverie 4 machines
Laverie moyenne 10 machines
Machines
4 lave-linges 9 kg + 2 séchoirs 14 kg
6 lave-linges 9 kg + 4 séchoirs 14 kg
Débit EF simultané estimé (l/s)
0,40 à 0,55
0,65 à 1,00
Diamètre intérieur collecteur EF (mini)
16 à 20 mm
20 à 26 mm
Ballon ECS (litres)
100 à 150 L
200 à 300 L
Collecteur EU principal (DN)
DN 80
DN 100
Nombre de siphons de sol recommandés
1
2
Pompe de relevage
Selon altimétrie
Selon altimétrie
Puissance installée totale (kW)
25 à 35 kW
50 à 70 kW
Alimentation électrique
Triphasé 400 V conseillé
Triphasé 400 V obligatoire
Puissance souscrite indicative (kVA)
24 à 36 kVA
45 à 72 kVA
Hypothèse Ks retenu
0,75
0,70
Quels branchements vérifier avant de louer une laverie ?
Réseau eau : contacter le service des eaux pour connaître la pression statique et dynamique disponible au compteur, le diamètre du branchement existant et le débit garanti. Un branchement de DN 25 minimum est généralement requis pour une laverie de plus de 4 machines.
Réseau EU/EV : vérifier si le réseau public est séparatif ou unitaire, identifier l'emplacement et le diamètre du regard de branchement, mesurer la différence de niveau entre le plancher du local et le fil d'eau du regard pour confirmer la faisabilité de l'évacuation gravitaire.
Réseau EP : confirmer l'exutoire disponible, la compatibilité avec le réseau séparatif et le dimensionnement des descentes existantes.
Électricité : interroger Enedis sur la puissance disponible au branchement, la tension (mono ou tri), l'emplacement du tableau de comptage et les délais de raccordement. Vérifier la possibilité physique d'implanter l'armoire principale à moins de 3 m du compteur.
Bail : s'assurer que les travaux de modification des réseaux sont autorisés par le bailleur et identifier qui supporte le coût des extensions de réseaux jusqu'au local.
FAQ : diamètres, pente, puissance et relevage
Quel diamètre de raccordement EU pour un lave-linge professionnel ?
Le raccordement EU d'un lave-linge professionnel s'effectue sur une canalisation de DN 40 minimum, compatible avec un débit de vidange de 15 à 25 litres par minute. Pour un rang de plusieurs machines raccordées sur un collecteur commun, le diamètre du collecteur augmente selon le nombre de machines et la pente disponible.
Quelle pente minimale pour les collecteurs EU d'une laverie ?
La pente minimale est de 1 %, soit 1 cm par mètre de canalisation. Cette pente garantit une vitesse d'écoulement suffisante pour éviter les dépôts de fibres textiles et de résidus de lessive. En pratique, une pente de 1,5 à 2 % est souvent retenue pour compenser les coudes et les raccordements.
Quand une pompe de relevage est-elle obligatoire ?
Une pompe de relevage est nécessaire dès que le plancher du local se situe sous le niveau du fil d'eau du réseau public, ou lorsque la longueur du collecteur ne permet pas de maintenir 1 % de pente sur l'ensemble du parcours. Ce cas est fréquent en sous-sol ou en local commercial avec radier bas.
Faut-il obligatoirement du triphasé pour une laverie ?
Le triphasé est nécessaire dès que la puissance souscrite dépasse environ 12 kVA ou lorsque les machines individuelles sont triphasées. Pour une laverie de plus de 3 séchoirs électriques, le triphasé est pratiquement incontournable.
Comment vérifier que la pression d'eau est suffisante ?
La pression minimale requise par les lave-linges professionnels est généralement de 1 à 3 bar selon les constructeurs. La pression doit être mesurée en heure de pointe pour tenir compte des variations du réseau. En cas de pression insuffisante, un surpresseur peut être installé, mais son coût et sa maintenance sont à intégrer au budget.
Peut-on raccorder les EP au réseau EU en laverie ?
Non, lorsque le réseau public est séparatif, tout raccordement des eaux pluviales au réseau EU est interdit. La vérification du type de réseau public est une étape obligatoire avant la conception des évacuations.
Quel organisme contrôle la conformité de l'installation électrique ?
Le Consuel délivre l'attestation de conformité de l'installation électrique avant la mise sous tension par Enedis. Cette attestation est obligatoire pour tout nouveau branchement ou toute modification importante d'une installation existante.
