Avant tout démontage, la bétonnière doit être hors tension (ou l'organe d'entraînement désengagé sur modèle thermique) et placée sur une surface stable.
La cuve se retire en premier, après avoir retiré les vis du flasque ou les circlips selon le modèle ; elle peut rester bloquée par la rouille et nécessiter un dégrippant suivi de chocs contrôlés.
Les roulements à billes sont les pièces d'usure les plus fréquentes : bruits métalliques et jeu de cuve sont les signaux à surveiller.
Deux architectures de transmission coexistent : pignon/couronne (le pignon moteur attaque une grande couronne fixée sur la cuve) et courroie/poulies (la courroie doit être retendue à une flèche d'environ 1 cm entre poulies après intervention).
L'outillage minimal comprend des clés, des tournevis, une pince à circlips, un dégrippant, un chasse-goupille et un pied à coulisse pour identifier les roulements.
Au remontage, vérifier que les circlips sont bien en place dans leurs gorges, que les serrages sont corrects et effectuer un test à vide avant toute mise en charge.
Devis gratuit pour une bétonnière
Le démontage d’une bétonnière nécessite une approche méthodique pour accéder aux pièces, réaliser l’entretien ou remplacer des composants défectueux. Cette opération implique la sécurisation de l’équipement, la connaissance des différents éléments constitutifs (tambour, moteur, cadre, transmission) et l’usage d’outils adaptés. Une bonne préparation et le respect des étapes permettent de limiter les risques pour l’opérateur et d’assurer un remontage efficace, garantissant ainsi le bon fonctionnement de la bétonnière pour les travaux de construction ou de chantier.
Quelles étapes respecter pour démonter une bétonnière ?
Étape 1 : Débrancher l'alimentation électrique ou le moteur
La mise hors énergie est la première action à réaliser avant tout démontage.
Modèle électrique : débrancher la prise du réseau, couper l'interrupteur général et apposer un panneau d'avertissement sur le tableau ou la prise pour prévenir tout redémarrage accidentel pendant l'intervention.
Modèle thermique : couper le moteur, fermer le robinet d'essence, retirer la bougie pour empêcher tout démarrage intempestif et désengager l'organe d'entraînement avant de toucher les pièces mécaniques.
Porter les équipements de protection individuelle (EPI) adaptés : lunettes de sécurité, gants de manutention, chaussures de sécurité antidérapantes. Positionner la machine sur une surface plane et stable afin d'éviter tout déplacement pendant les manipulations.
Étape 2 : Retirer le tambour ou la cuve
Le retrait de la cuve ou du tambour ouvre l'accès aux roulements, à la couronne et au reste des organes internes. Identifier d'abord le type de fixation utilisé sur le modèle :
Fixation par flasque et vis : déposer les quatre vis qui relient le flasque à la cuve, extraire la cuve en la guidant droite, puis retourner le berceau pour mettre l'arbre à la verticale et accéder au roulement logé dans la cuvette du flasque.
Fixation par circlips : retirer le circlips à l'aide d'une pince à circlips adaptée, puis descendre la cuve le long de l'arbre vertical.
Si la cuve reste bloquée après retrait des fixations, appliquer un dégrippant sur l'axe et les zones de contact, laisser agir au minimum 30 minutes, puis exercer des chocs contrôlés avec un marteau en caoutchouc sur la cuve en plusieurs points. En cas de béton durci infiltré autour de l'axe, utiliser un ciseau à lame fine pour décoller les dépôts sans frapper avec des outils lourds qui risquent de déformer les pièces. Ne pas forcer au levier si la cuve ne bouge pas : renouveler l'application de dégrippant et laisser agir plus longtemps avant de reprendre la dépose.
Étape 3 : Démonter les composants principaux
Une fois la cuve déposée, les sous-ensembles deviennent accessibles dans l'ordre suivant.
Transmission (pignon/couronne ou courroie/poulies) : repérer et photographier la position des pièces avant toute dépose pour faciliter le remontage. Déposer le carter de protection si présent.
Motorisation : débrancher les connexions électriques en notant leur polarité ou les repérer avec de l'adhésif de couleur. Sur modèle thermique, déposer le moteur thermique après avoir desserré ses fixations au châssis.

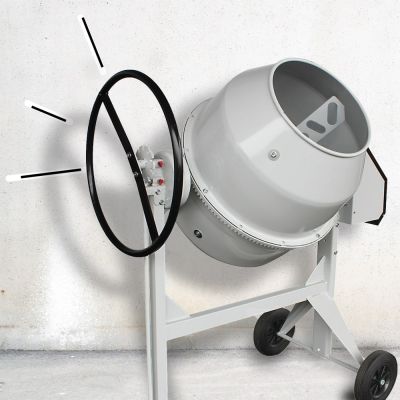

Volant de basculement : retirer le volant latéral qui contrôle l'inclinaison de la cuve. Le pignon du basculement est généralement maintenu sur son axe par une goupille cylindrique à chasser à l'aide d'un chasse-goupille au diamètre adapté.
Châssis/berceau : déposer les roues et le berceau si l'intervention porte sur la structure portante ou si un accès complet à l'axe central est nécessaire.
Étiqueter chaque ensemble de vis et de pièces dès leur dépose pour ne pas mélanger les références au remontage.
Étape 4 : Identifier la transmission avant de déposer pignon ou courroie
Deux architectures de transmission coexistent sur les bétonnières, et la méthode de dépose diffère selon le type.
Transmission par pignon et couronne : un petit pignon fixé sur l'arbre moteur engrène une grande couronne fixée sur la cuve. Pour accéder au pignon, déposer le carter de protection, repérer la position d'engrènement avant tout retrait, puis chasser la goupille cylindrique qui maintient le pignon sur l'axe. Conserver impérativement l'alignement entre pignon et couronne lors du remontage.
Transmission par courroie et poulies : une poulie fixée sur l'axe moteur entraîne une seconde poulie liée à l'arbre du pignon de cuve via une courroie trapézoïdale. Pour déposer la courroie, desserrer les boulons de fixation du moteur, déplacer le moteur dans ses trous oblongs vers la cuve pour détendre la courroie, puis la retirer de chaque poulie sans outil tranchant.
Sur les modèles à courroie, vérifier systématiquement l'état des poulies (rainures usées, fissures, jeux) avant de reposer une courroie neuve. Un alignement incorrect des poulies réduit la durée de vie de la courroie et provoque des bruits de frottement dès la première mise en charge. Repérer également la position exacte de la poulie sur son axe (cale ou clavette) pour la repositionner à l'identique au remontage.
Comment se préparer au démontage d’une bétonnière ?
Un démontage réussi repose d'abord sur un outillage complet et une organisation rigoureuse de l'espace de travail. Rassembler les outils suivants avant de commencer :
Clés plates et à pipe aux dimensions adaptées aux vis du modèle (généralement entre 10 et 19 mm).
Tournevis plats et cruciformes de différentes tailles.
Pince à circlips droite (pour retirer et repositionner les anneaux d'arrêt sans les déformer).
Chasse-goupille au diamètre approprié, accompagné d'un marteau de frappe.
Dégrippant (type pénétrant à l'huile), à appliquer sur les fixations rouillées et les zones de contact entre pièces grippées au moins 30 minutes avant la dépose.
Pied à coulisse pour mesurer les cotes des roulements ou pièces à remplacer (diamètre extérieur, diamètre intérieur, épaisseur).
Marteau en caoutchouc pour les chocs contrôlés sur pièces sans risque de déformation.
Appareil photo ou téléphone pour photographier les connexions électriques, la position des pièces et l'assemblage avant chaque dépose.
Prévoir des boîtes ou barquettes étiquetées pour stocker les vis, circlips et petites pièces par sous-ensemble. Travailler dans un espace dégagé d'au moins 1,5 m autour de la machine pour manœuvrer librement. Porter les EPI adaptés durant toute l'intervention et ne jamais intervenir seul sur des modèles de grande capacité.
Nettoyage et maintenance
Chaque pièce déposée doit être nettoyée avant inspection et avant tout remontage.
Résidus de béton : décoller les dépôts avec un ciseau à lame fine ou une spatule. Ne pas utiliser d'outils lourds (marteau de charpentier, masse) qui risquent de déformer les surfaces d'appui ou d'endommager les filetages.
Couronne et pignon : inspecter visuellement chaque dent. Des dents arrondies, cassées ou présentant des écailles indiquent un remplacement nécessaire. Une couronne usée fait patiner le pignon et provoque une rotation saccadée de la cuve.
Courroie et poulies : vérifier l'absence de craquelures, de déchirures ou de traces de glissement sur la courroie. Contrôler l'état des rainures des poulies (usure en V excessive).
Roulements : faire tourner chaque roulement à la main. Un roulement rugueux, bruyant ou présentant un jeu radial perceptible doit être remplacé avant remontage.
Gorges de circlips : nettoyer les gorges à l'aide d'une pointe à tracer ou d'un petit outil fin pour éliminer la rouille et les résidus avant de repositionner les anneaux.
Graissage : lubrifier les roulements neufs ou en bon état, les points de pivot du berceau et l'axe central selon les préconisations du fabricant.
Toute intervention à proximité des organes rotatifs après un nettoyage partiel impose la déconnexion totale de l'alimentation. Ne jamais faire tourner la machine pour contrôler un point de friction avec les mains à proximité des pièces en mouvement.
Comment remplacer un roulement de bétonnière lors du démontage ?
Le remplacement d'un roulement est l'intervention la plus fréquente lors du démontage d'une bétonnière. Trois signaux indiquent clairement un roulement hors d'usage : un bruit métallique type ferraille au démarrage ou en cours de rotation, un jeu radial perceptible de la cuve sur son axe, et une rotation irrégulière de la cuve même à vide.
Identifier le roulement à remplacer
Après dépose de la cuve (voir étape 2), accéder au logement du roulement dans la cuvette du flasque ou sur l'arbre central.
Retirer le circlips de retenue à l'aide d'une pince à circlips.
Relever la référence gravée sur la tranche de la bague extérieure du roulement usé : cette référence normalisée permet de commander un roulement identique auprès d'un revendeur spécialisé ou du SAV du fabricant.
Si la référence est illisible (rouille, usure), mesurer au pied à coulisse les trois cotes : diamètre extérieur de la bague, diamètre d'alésage et épaisseur.
Privilégier des roulements prégraissés (type 2RS) pour prolonger la durée de vie.
Extraire le roulement usé
L'extraction est souvent la partie la plus délicate. Appliquer du dégrippant dans le logement et laisser agir au minimum 30 minutes, en renouvelant l'application si nécessaire. Si le roulement reste bloqué, utiliser un burin ou un démonte-pneus en levier dans l'espace existant entre le fond de la cuvette et le roulement, en veillant à ne pas marquer les surfaces d'appui. Une chauffe légère au chalumeau propane peut aider à dilater le logement et libérer le roulement grippé par la rouille, à condition qu'aucun élément plastique (bague de guidage, joint) ne soit présent à proximité.
Poser le roulement neuf
Dérouiller et graisser le logement (cuvette) avant toute pose.
Présenter le roulement neuf bien droit dans son logement.
Emmancher en interposant un tube d'appui de même diamètre que la bague extérieure du roulement : frapper uniformément autour de ce tube au marteau pour éviter d'emmancher de travers et de pincer les billes.
En l'absence de tube adapté, poser l'ancien roulement sur le neuf comme plaque intermédiaire et frapper régulièrement jusqu'à mise en place complète.
Remettre en place le circlips dans sa gorge préalablement nettoyée et vérifier qu'il est correctement calé pour empêcher toute translation du roulement sur l'arbre.
Un roulement mal emmanché ou un circlips oublié se traduira par un dysfonctionnement immédiat au premier test à vide.
Comment déposer un pignon et une couronne de bétonnière ?
La dépose du pignon et de la couronne devient nécessaire lorsque les dents sont cassées, arrondies ou que l'engrènement produit un bruit persistant malgré un réglage correct des roulements.
Repérer l'engrènement avant toute dépose
Photographier la position relative du pignon et de la couronne avant d'intervenir.
Marquer au feutre la dent de référence sur le pignon et la dent correspondante sur la couronne pour retrouver la même zone d'engagement au remontage, surtout si la couronne est partiellement usée.
Déposer le carter et accéder au pignon moteur
Retirer les vis du carter de protection et le mettre de côté.
Le pignon moteur est fixé sur l'arbre par une goupille cylindrique.
Chasser cette goupille à l'aide d'un chasse-goupille de diamètre adapté, en frappant au marteau tout en maintenant un appui rigide derrière le châssis pour améliorer l'efficacité.
Si l'accès est trop restreint, percer un trou dans le flasque en face de la sortie de goupille pour permettre l'alignement de l'outil.
Éviter de frapper trop fort : des coups excessifs matent l'extrémité de l'axe et peuvent empêcher le remontage du pignon.
Déposer la couronne
La couronne est fixée directement sur la cuve. Après dépose de la cuve (étape 2), retirer les vis ou boulons qui maintiennent la couronne en place.
Réparer couronne bétonnière : une réparation (reprise/ajustement local) ne peut être envisagée que si l'usure est limitée et que l'engrènement reste régulier. Si plusieurs dents sont cassées, si les dents sont arrondies sur une large zone ou si l'engrènement présente des points durs, le remplacement est préférable.
Contrôler l'état des dents du pignon neuf et de la couronne avant d'assembler : un pignon neuf monté sur une couronne usée s'abîme rapidement.
Au remontage, serrer les fixations de la couronne progressivement en croix pour garantir une assise uniforme.
Vérifier l'absence de point dur en faisant tourner la cuve à la main avant de refermer le carter.
Effectuer un test à vide de 2 à 3 minutes en écoutant l'engrènement (absence de claquement ou de bruit sourd).
Comment retendre une courroie après démontage de bétonnière ?
Sur les bétonnières à transmission par courroie, la tension de la courroie se règle en déplaçant le moteur sur son châssis. Une courroie trop détendue glisse sur les poulies, réduit la puissance transmise à la cuve et s'use prématurément. Une courroie trop tendue surcharge les roulements moteur.
Desserrer les boulons de fixation du moteur sur ses platines de support.
Déplacer le moteur dans ses trous oblongs en l'éloignant de la cuve pour tendre la courroie, ou en le rapprochant pour la détendre lors du démontage.
Contrôler la flèche de la courroie entre les deux poulies en appuyant avec le pouce au milieu du brin libre : la déflexion doit être d'environ 3 à 5 mm pour une indication courante sur bétonnière, ou vérifier les spécifications du fabricant si disponibles (une référence de 1 cm est parfois citée pour les portées longues).
Vérifier l'alignement des poulies en regardant de face que les deux poulies sont dans le même plan. Un défaut d'alignement de quelques millimètres provoque des frottements latéraux et une usure accélérée de la courroie.
Resserrer les boulons de fixation du moteur en maintenant la position.
Effectuer un test à vide de 2 à 3 minutes après le réglage. Une courroie neuve peut s'étirer légèrement lors des premières heures d'utilisation : recontrôler la tension après les premières heures de fonctionnement.
Comment réassembler sa bétonnière ?
Le remontage suit la séquence inverse du démontage. Avant de remonter chaque sous-ensemble, vérifier les points de contrôle suivants :
Circlips en place : vérifier que chaque circlips est correctement positionné dans sa gorge nettoyée. Un circlips oublié ou mal calé permet la translation du roulement et entraîne une défaillance rapide.
Serrages : serrer les vis du flasque de cuve en croix et progressivement pour assurer une assise uniforme. Vérifier les fixations du moteur, du berceau et de la couronne.
Tension de courroie : sur modèle à courroie, contrôler la flèche après avoir fixé le moteur en position finale (voir section précédente).
Engrènement pignon/couronne : faire tourner la cuve à la main pour vérifier l'absence de point dur ou de claquement avant de fermer le carter.
Connexions électriques : rétablir les connexions en s'appuyant sur les photos prises avant la dépose et s'assurer que la mise à la terre est correctement raccordée.
Effectuer un test à vide de 2 à 3 minutes après remontage complet : écouter les bruits, observer la rotation de la cuve et vérifier l'absence de vibration anormale. Si tout est correct, réaliser un test en charge légère avant de reprendre une utilisation normale. Pour les modèles de grande capacité comme la bétonnière 1500 litres, le remontage de la cuve nécessite de l'aide ou un équipement de levage adapté.
FAQ
Démontage cuve bétonniere : que faire si la cuve reste bloquée ?
Après retrait des vis du flasque ou du circlips, appliquer un dégrippant pénétrant sur toute la zone de contact entre la cuve et l'axe. Laisser agir au minimum 30 minutes et renouveler l'application si la cuve ne bouge pas. Exercer ensuite des chocs contrôlés avec un marteau en caoutchouc en frappant en plusieurs points sur le pourtour de la cuve pour décoller les zones oxydées. En cas de béton infiltré, gratter délicatement avec un ciseau à lame fine avant de frapper. Si un espace existe entre la cuve et le berceau, un levier plat peut aider, en protégeant les surfaces avec une cale en bois. Arrêter l'effort si la cuve montre des signes de déformation : il vaut mieux renouveler le dégrippant et patienter que d'abîmer les portées.
Comment changer un pignon d'entrainement bétonnière sans dérégler l’alignement ?
Avant de déposer le pignon, marquer au feutre la dent de référence sur le pignon et la position correspondante sur la couronne. Photographier l'engrènement sous deux angles. Au remontage, aligner les repères pour retrouver la même zone d'engagement. Faire tourner la cuve à la main avant de fermer le carter : l'absence de point dur confirme un alignement correct. En cas de bruit sourd ou de résistance localisée, ajuster légèrement la position du pignon sur l'axe et contrôler de nouveau.
Changer pignon bétonnière altrad : quelles pièces contrôler en même temps ?
Lors du remplacement du pignon sur une bétonnière Altrad, contrôler simultanément l'état des dents de la couronne (usure, méplats, dents cassées), le jeu des roulements de la cuve (rotation à la main, détection de jeu radial ou de bruit), la propreté et l'état de la goupille de maintien du pignon, ainsi que l'absence de point dur en faisant tourner la cuve à vide après remontage. Un pignon neuf monté sur une couronne fortement usée s'usera rapidement : si la couronne présente des dents abîmées sur plus d'un tiers de sa circonférence, remplacer les deux pièces en même temps.
