Comment choisir une cabine de grenaillage industrielle ?

Quels critères dimensionnent une cabine selon les pièces ?
Quelle technologie de projection choisir pour le grenaillage ?
Comment dimensionner l'air comprimé et la pression nécessaire ?
Quel abrasif choisir pour le traitement de surface ?
Comment évaluer la récupération et le recyclage de l'abrasif ?
Comment dimensionner ventilation et dépoussiérage de la cabine ?
Quelles protections et normes respecter en cabine de grenaillage ?
Combien coûte réellement une cabine de grenaillage industrielle ?
Quelles questions fréquentes guident le choix d'une cabine ?

💡 L’essentiel à retenir :

Choisir une cabine de grenaillage industrielle commence par le volume utile, les dimensions intérieures et la capacité de charge des pièces à traiter.
La projection par turbine offre un recyclage de l’abrasif supérieur à 90 % et une consommation électrique environ cinq fois inférieure à celle de l’air comprimé.
Le besoin en air comprimé varie de 5 à plus de 100 CFM selon la taille de la cabine et le diamètre de buse.
L’investissement se situe entre 60 000 et plus de 300 000 € pour une grenailleuse automatique industrielle.
La conformité ATEX dépend de l’analyse de risque et de la classe de poussières St.1, St.2 ou St.3.

Choisir une cabine de grenaillage industrielle repose sur quatre leviers : les dimensions et la matière des pièces, le mode de projection, le besoin en air comprimé et l’abrasif, puis le système de récupération et de filtration. L’investissement se situe entre 60 000 et plus de 300 000 € selon l’automatisation et la filtration. Le recyclage de l’abrasif supérieur à 90 % réduit directement le coût d’exploitation. La décision suit une logique de dimensionnement, de choix technologique, de sécurisation et de chiffrage.

Obtenez des devis pour une cabine de grenaillage

Quels critères dimensionnent une cabine selon les pièces ?

Le point de départ du choix est la pièce à traiter. Ses dimensions, sa matière et la cadence déterminent le volume utile, la manutention et le niveau d’automatisation.

Volume utile et dimensions intérieures

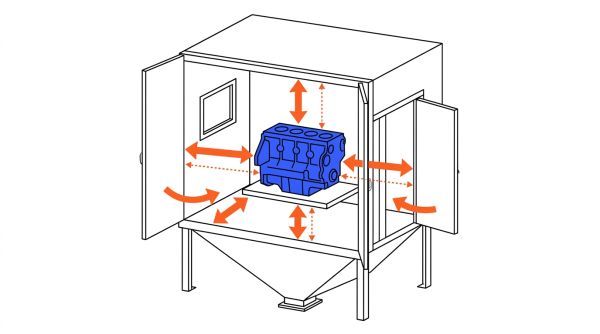

Dimensions intérieures cabine grenaillage

Les dimensions intérieures doivent accueillir la plus grande pièce avec un espace de manipulation suffisant pour l’opérateur et les outils. Les cabines industrielles courantes vont de 5 × 4 × 2,5 m à 20 × 8 × 6,5 m. Les critères à vérifier sont :

la hauteur, la largeur et la longueur utiles, supérieures aux cotes maximales des pièces
l’accès de chargement et le système de manutention, chariot extractible, table tournante ou pont roulant
la capacité de charge minimale, souvent à partir de 1,5 t
le dégagement périphérique pour la rotation et le contrôle visuel

Matière et géométrie des pièces

L’acier, la fonte, l’aluminium, l’inox ou les composites ne réagissent pas de la même manière à la projection abrasive. Les tôles fines et les alliages fragiles orientent vers le sablage ou un grenaillage à paramétrage strict pour éviter déformation et piqûres.

acier et fonte : grenaillage direct pour décalaminer et créer une rugosité d’accroche
aluminium et inox : billes de verre ou corindon à pression réduite
composites et plastiques : abrasifs plastiques ou végétaux

Cadence et volume de production

Une petite série, une retouche ou une opération de maintenance favorise la cabine manuelle. Une production répétitive et élevée oriente vers une cabine automatique, un tunnel ou un tonneau. Moins de 10 pièces par heure relève du manuel ; plus de 50 pièces par heure justifie une ligne continue.

Vous êtes fournisseur de cabine de grenaillage ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelle technologie de projection choisir pour le grenaillage ?

La technologie de projection conditionne la cadence, la répétabilité, la consommation d’énergie et l’emprise au sol. Deux procédés dominent : la turbine et l’air comprimé.

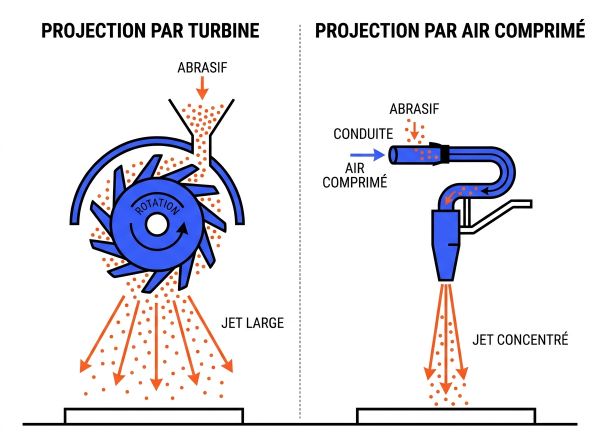

Projection par turbine ou air comprimé

La turbine propulse l’abrasif par force centrifuge à vitesse constante, sans air comprimé. La projection pneumatique utilise l’air comprimé pour accélérer l’abrasif dans une buse. La turbine convient aux process continus et répétitifs ; l’air comprimé apporte une souplesse pour les interventions ciblées et les géométries complexes.

Grenaillage et sablage comparés

Le grenaillage recycle le média à plus de 90 %, tandis que le sablage consomme 20 à 40 kg/h d’abrasif. La turbine consomme environ cinq fois moins d’électricité que l’air comprimé pour une surface équivalente.

Critère	Sablage par air comprimé	Grenaillage par turbine
Principe	Projection par air comprimé	Force centrifuge sans air comprimé
Pression ou vitesse	3 à 8 bars	Vitesse constante de 50 à 90 m/s
Cadence	Discontinue	Continue et répétitive
Consommation de média	20 à 40 kg/h	Recyclage supérieur à 90 %
Emprise au sol	Moins de 10 m² hors zone de travail	15 à 50 m²
Usage principal	Décapage ciblé, retouches, chantier	Préparation en série et process industriel

Mode manuel, automatique ou continu

L’automatisation augmente l’investissement initial mais réduit le coût unitaire sur les gros volumes.

mode manuel : un opérateur dirige la buse, adapté aux pièces variées et aux petites séries
mode automatique : buses, turbines ou bras programmés traitent les pièces avec répétabilité
mode continu : tunnel ou convoyeur pour les cadences élevées, avec intégration en ligne de production

Voir notre cabine de grenaillage

Comment dimensionner l'air comprimé et la pression nécessaire ?

Le besoin en air comprimé dépend de la taille de la cabine, du diamètre de buse, de l’abrasif et de la pression de travail. Un mauvais dimensionnement dégrade la projection et augmente les temps de cycle.

Besoin en débit d'air et CFM

Les fourchettes courantes sont de 5 à 15 CFM pour une petite cabine, 15 à 30 CFM pour une cabine moyenne, et 30 à plus de 100 CFM pour une grande cabine industrielle. Le débit réel se calcule à partir du diamètre de buse et de la densité de l’abrasif.

Taille de cabine	Besoin en air comprimé
Petite cabine d’atelier	5 à 15 CFM
Cabine moyenne	15 à 30 CFM
Grande cabine industrielle	30 à plus de 100 CFM

Pression de travail et diamètre de buse

La pression de travail se règle entre 4 et 8 bars selon le support et l’abrasif. Une règle indicative consiste à prévoir un débit d’air au moins trois fois supérieur au diamètre de buse. Une buse de 6,35 mm nécessitant 10 à 15 CFM implique un compresseur de 30 à 45 CFM.

Capacité du compresseur requise

Le compresseur doit délivrer le débit requis à la pression nécessaire avec un facteur de marche proche de 100 % pour un fonctionnement continu. Un débit insuffisant provoque :

une projection irrégulière de l’abrasif
un traitement de surface inégal
des temps de traitement plus longs
une surchauffe du compresseur et une visibilité réduite en cabine

Quel abrasif choisir pour le traitement de surface ?

L’abrasif détermine la vitesse d’exécution, la rugosité obtenue et la compatibilité avec le matériau. Le choix s’appuie sur la dureté, la granulométrie, la forme des particules et le degré de propreté visé.

Types d'abrasifs et usages associés

La grenaille d’acier convient au martelage et au décapage des pièces en acier. Le corindon et l’oxyde d’aluminium décapent rapidement les alliages résistants. Les billes de verre produisent une finition satinée sur les métaux tendres.

Abrasif	Caractéristiques	Usage habituel
Grenaille ronde d’acier	Dureté 40 à 60 HRC, masse volumique 7,8 g/cm³	Martelage, nettoyage uniforme des surfaces dures
Grenaille angulaire d’acier	Forme angulaire et tranchante	Élimination de rouille et de calamine
Corindon	Angulaire, dureté 9 Mohs	Décapage rapide de l’acier et des alliages résistants
Billes de verre	Sphériques, chimiquement inertes	Finition satinée des pièces de précision et des métaux tendres
Abrasifs plastiques et végétaux	Dureté faible, non abrasifs	Retrait de revêtements sur composites et surfaces délicates

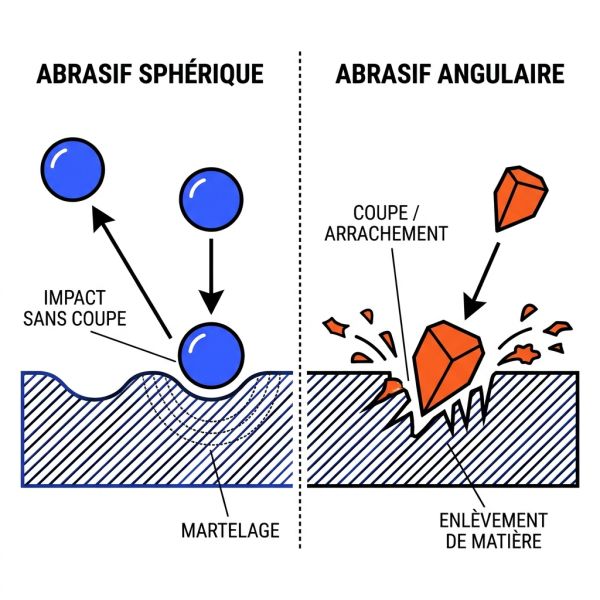

Dureté, granulométrie et rugosité visée

Un abrasif angulaire crée une surface irrégulière favorable à l’accroche. Un abrasif sphérique martèle ou écrouit la surface. La granulométrie et la densité influencent le débit d’air et le profil de rugosité. Le degré de propreté se qualifie selon la norme ISO 8501-1.

Compatibilité avec le matériau traité

La résistance du matériau et le degré de propreté recherché orientent le choix de l’abrasif.

acier : grenaille ronde ou angulaire, corindon
aluminium : billes de verre, abrasifs plastiques, grenaille tendre
inox : billes de verre, corindon brun, grenaille inox
composites : abrasifs végétaux ou plastiques, à pression réduite

Comment évaluer la récupération et le recyclage de l'abrasif ?

La récupération et la séparation de l’abrasif conditionnent la consommation, la propreté du média et les travaux de génie civil. Un circuit performant réduit les achats d’abrasif neuf et les déchets.

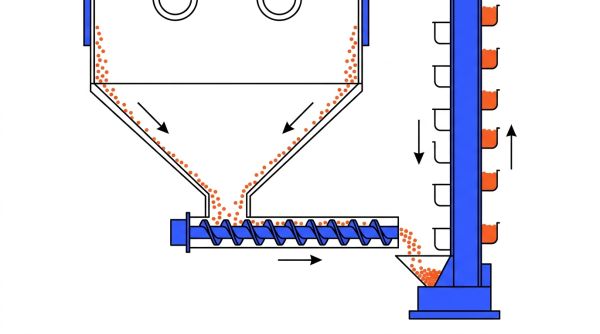

Systèmes de récupération et de séparation

La chaîne type comprend une trémie en fond de cabine, un convoyeur à vis ou des racleurs, un élévateur à godets et un séparateur aéraulique ou un tamis. Le séparateur évacue les scories et les poussières pour réinjecter uniquement l’abrasif réutilisable.

trémie de récupération
convoyeur à vis ou racleurs
élévateur à godets
séparateur aéraulique ou tamis rotatif
silo de stockage d’abrasif

Taux de recyclage et économies générées

Un système performant recycle plus de 90 % de l’abrasif. La consommation passe alors de 0,5 à 1 kg/h, contre jusqu’à 3 kg/h sans recyclage. Le recyclage réduit les consommables neufs, les déchets et les temps de recharge.

Conception du plancher et fondations

Un plancher de récupération intégré ou un système à racleurs réduit la profondeur de fondation à 130 à 300 mm, voire 300 à 500 mm selon la configuration. Les conceptions traditionnelles avec fosse imposent une excavation de 1 à 2 m et un génie civil plus lourd.

Comment dimensionner ventilation et dépoussiérage de la cabine ?

Le dépoussiérage maintient la visibilité, protège l’opérateur et évite l’encrassement. Le débit d’extraction se calcule à partir du volume de la cabine, de la granulométrie des poussières et de l’intensité de l’opération.

Débit d'extraction et vitesse d'aspiration

Une vitesse d’aspiration de 3 à 5 m/s est recommandée. La cabine fonctionne en dépression avec compensation d’air pour empêcher toute fuite de poussières vers l’atelier. Le débit se dimensionne selon le volume intérieur et le nombre d’opérateurs.

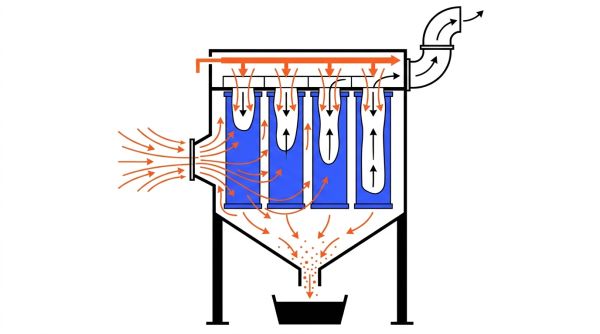

Types de filtres et efficacité de filtration

Les filtres à cartouches avec décolmatage automatique par jet pulsé équipent les installations industrielles. Une filtration complémentaire HEPA capte les particules fines avec une efficacité proche de 99,99 %. Certains dépoussiéreurs atteignent 20 000 m³/h.

Type de filtration	Capacité ou efficacité	Caractéristique
Filtres à cartouches	Jusqu’à 20 000 m³/h	Décolmatage automatique par jet pulsé
Filtration HEPA complémentaire	Efficacité proche de 99,99 %	Capture des particules très fines
Cartouches antistatiques	Selon le débit installé	Adaptées aux poussières combustibles

Visibilité en cabine et entretien des filtres

Une filtration efficace maintient la visibilité de l’opérateur et limite la surchauffe. Un filtre obstrué réduit le débit d’extraction et dégrade immédiatement le traitement.

contrôler la pression différentielle des filtres
remplacer les cartouches selon la fréquence d’usage
nettoyer le bac à poussière et les conduits
vérifier le fonctionnement du décolmatage automatique

Quelles protections et normes respecter en cabine de grenaillage ?

La norme NF EN ISO 23779 couvre la conception, l’installation et le fonctionnement des équipements de grenaillage. La sécurité repose sur trois piliers : les équipements de protection individuelle, la ventilation et le dépoussiérage, et la conception blindée de l’installation.

Protection respiratoire et EPI obligatoires

Seuls les appareils isolants à adduction d’air conformes à la norme EN 14594 conviennent. L’air respirable doit respecter la norme EN 12021 et être délivré à un débit minimal de 165 L/min.

casque ou cagoule à adduction d’air à pression positive
combinaison résistante à l’abrasion
gants renforcés et chaussures de sécurité
protection auditive

Conformité ATEX et risque poussières

L’analyse de risque détermine la conformité ATEX de l’appareillage électrique, de l’éclairage et du dépoussiéreur. La classe de poussière St.1, St.2 ou St.3 conditionne le matériel. Les abrasifs contenant plus de 1 % de silice cristalline sont interdits pour le sablage à sec en extérieur.

Asservissements et dispositifs de sécurité

Le cycle de grenaillage est asservi à trois conditions simultanées : portes fermées, éclairage en service, ventilation en service. Des capteurs de fermeture et des arrêts d’urgence sécurisent l’enceinte.

capteurs magnétiques sur les portes principales et de secours
arrêt d’urgence conforme EN ISO 13850
blindage intérieur en caoutchouc ou en acier manganèse
vérification de conformité avant la mise en service

Combien coûte réellement une cabine de grenaillage industrielle ?

Le coût d’investissement ne suffit pas. Il faut intégrer l’énergie, l’abrasif, la filtration, la maintenance et la main-d’œuvre. Le coût total installé compare les offres sur un périmètre identique.

Fourchettes de prix selon l'équipement

Les grenailleuses automatiques industrielles se situent entre 60 000 et plus de 300 000 €. Les cabines de sablage d’atelier sont bien moins coûteuses, mais ne couvrent pas un grenaillage industriel en série.

Équipement	Fourchette indicative
Cabine de sablage d’atelier	Environ 120 à 1 800 €
Grenailleuse automatique industrielle	60 000 à plus de 300 000 €
Grande cabine sur mesure	Sur devis

Coût total de possession et exploitation

La main-d’œuvre coûte de 30 à 60 €/h. L’automatisation alourdit l’investissement mais réduit le coût unitaire sur les gros volumes. Les postes à chiffrer sont :

l’énergie, avec un écart de consommation de l’ordre de cinq entre turbine et air comprimé
l’abrasif et son recyclage, de 0,5 à 1 kg/h avec un système performant
la filtration et les cartouches
la maintenance des turbines, buses et blindages
le traitement des déchets et les immobilisations

Données à préparer pour un chiffrage

Pour obtenir des devis comparables, il faut transmettre les dimensions et le poids des pièces, la cadence, le niveau d’automatisation et les contraintes de filtration. Le périmètre doit inclure le transport, l’installation, la mise en service et la formation.

longueur, largeur, hauteur et poids maximal des pièces
capacité de production journalière ou horaire
type d’abrasif et niveau de recyclage souhaité
contraintes de bâtiment, de génie civil et de filtration
périmètre installé : équipement, transport, montage, formation

Quelles questions fréquentes guident le choix d'une cabine ?

Les réponses suivantes couvrent les points de décision soulevés en phase d’achat.

Différence entre grenaillage et sablage

La différence entre sablage et grenaillage tient au mode de projection : le grenaillage utilise la projection par turbine et recycle l’abrasif à plus de 90 %, tandis que le sablage utilise l’air comprimé et consomme 20 à 40 kg/h de média.

Compresseur requis pour une cabine

Le besoin varie de 5 à plus de 100 CFM selon la taille de la cabine. Le débit d’air doit être au moins trois fois supérieur au diamètre de buse.

Durée de vie de la grenaille recyclée

La grenaille métallique peut durer jusqu’à environ 100 cycles selon le média et le paramétrage de l’installation.

Obligation de conformité ATEX

La conformité ATEX dépend de l’analyse de risque et de la classe de poussière St.1, St.2 ou St.3. Elle s’applique à l’électricité, à l’éclairage et au dépoussiérage.

Budget prévisionnel d'une installation

Une grenailleuse automatique industrielle coûte de 60 000 à plus de 300 000 €. Une cabine de sablage d’atelier se situe sur une autre gamme.

La comparaison des fournisseurs de cabines de grenaillage et les guides sur le sablage, le traitement de surface, les compresseurs et les dépoussiéreurs complètent le dimensionnement.
